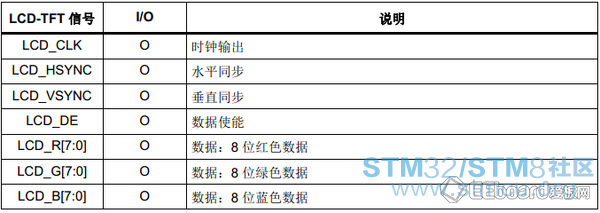

TFT的接口如下图：

LCD-TFT（液晶显示器——薄膜晶体管）显示器控制器提供并行数字 RGB （红色、绿色、蓝色）以及水平同步、垂直同步、像素时钟和数据使能信号，这些信号直接输出到不同 LCD和 TFT面板的接口。

主要功能：

24 位 RGB并行像素输出；每像素 8 位 (RGB888)。

2个带有专用 FIFO的显示层（FIFO 深度 64x32位）。

查色表 (CLUT) ，每层高达 256 种颜色（256x24位）。

支持高达 XGA (1024x768) 的分辨率。

可针对不同显示面板编程时序。

可编程背景色。

可编程 HSync、VSync 和数据使能信号的极性。

每层有多达 8 个输入颜色格式可供选择。

1、ARGB8888

2、RGB888

3、RGB565

4、ARGB1555

5、ARGB4444

6、L8（8位 Luminance或 CLUT ）

7、AL44（4位 alpha + 4位 luminance ）

8、AL88（8位 alpha + 8位 luminance ）

每通道的低位采用伪随机抖动输出。红色、绿色、蓝色的抖动宽度为 2 位。

使用 alpha 值（每像素或常数）在两层之间灵活混合。

色键（透明颜色） 。

可编程窗口位置和大小 。

支持薄膜晶体管 (TFT) 彩色显示器 。

AHB 主接口支持 16个字的突发。

高达 4 个可编程中断事件。

时钟：

AHB 时钟域 (HCLK) ：用于将数据从存储器传输到 FIFO层APB2时钟域 (PCLK2)：用于配置寄存器像素时钟域 (LCD_CLK) ：用于生成 LCD-TFT接口信号。LCD_CLK输出应按照面板要求配置。LCD_CLK通过 PLLSAI进行配置（见 RCC部分）。

时钟配置程序：

1. PeriphClkInitStruct.PeriphClockSelection = RCC_PERIPHCLK_LTDC;
   / q4 S! o! u2 B, U( {( |8 x
2.    PeriphClkInitStruct.PLLSAI.PLLSAIN = 192;

3.    PeriphClkInitStruct.PLLSAI.PLLSAIR = 5;

4.    PeriphClkInitStruct.PLLSAIDivR = RCC_PLLSAIDIVR_4;

5.    HAL_RCCEx_PeriphCLKConfig(&PeriphClkInitStruct);

复制代码

引脚

LCD-TFT最多可以使用28个引脚。

液晶时序配置

1. hltdc_F.Init.HorizontalSync = (RK043FN48H_HSYNC - 1);
   : c4 ?" o2 K( o; _0 d% e
2.   hltdc_F.Init.VerticalSync = (RK043FN48H_VSYNC - 1);

3.   hltdc_F.Init.AccumulatedHBP = (RK043FN48H_HSYNC + RK043FN48H_HBP - 1);

4.   hltdc_F.Init.AccumulatedVBP = (RK043FN48H_VSYNC + RK043FN48H_VBP - 1);
   3 G4 L  q+ U- Y- M6 I- d2 ]
5.   hltdc_F.Init.AccumulatedActiveH = (RK043FN48H_HEIGHT + RK043FN48H_VSYNC + RK043FN48H_VBP - 1);
   ) B( _' m# ~1 K- J3 R: m$ j
6.   hltdc_F.Init.AccumulatedActiveW = (RK043FN48H_WIDTH + RK043FN48H_HSYNC + RK043FN48H_HBP - 1);
     s; T' A4 [* c
7.   hltdc_F.Init.TotalHeigh = (RK043FN48H_HEIGHT + RK043FN48H_VSYNC + RK043FN48H_VBP + RK043FN48H_VFP - 1);

8.   hltdc_F.Init.TotalWidth = (RK043FN48H_WIDTH + RK043FN48H_HSYNC + RK043FN48H_HBP + RK043FN48H_HFP - 1);

复制代码

背景色配置：

1. hltdc_F.Init.Backcolor.Blue = 0;

2.   hltdc_F.Init.Backcolor.Green = 0;
   5 \" t" Y# f! A2 H0 b
3.   hltdc_F.Init.Backcolor.Red = 0;

复制代码

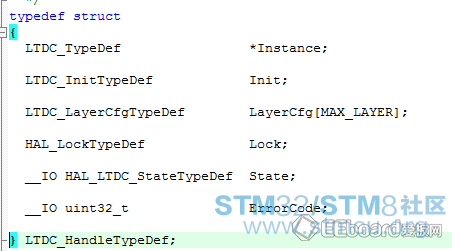

这里使用的hltdc_F 变量是一个LTDC_HandleTypeDef类型的结构体。

1 q# r" n- [7 e9 n3 M4 M3 r

窗口配置，这里只显示了一个图层。

配置开始、结束的像素位置坐标，也就是整个屏幕。

1. pLayerCfg.WindowX0 = 0;

2. pLayerCfg.WindowX1 = 480;
   % |! D$ p; C$ I
3. pLayerCfg.WindowY0 = 0;

4. pLayerCfg.WindowY1 = 272;

复制代码

像素格式配置成为RGB565。

1. pLayerCfg.PixelFormat = LTDC_PIXEL_FORMAT_RGB565;

复制代码

显示图像的起始地址：

1. pLayerCfg.FBStartAdress = (uint32_t)&RGB565_480x272;

复制代码

Alpha配置为255.

1. pLayerCfg.Alpha = 255;

复制代码

最后通过HAL_LTDC_ConfigLayer函数初始化TFT与配置图层。

HAL_LTDC_ConfigLayer(&hltdc_F, &pLayerCfg, 1)；

显示结果。

如果进行竖屏显示该如何配置呢？

接线的时候是RGB888,配置成565的?

请问如何在图片上写文字啊

楼主图片刷新速度如何

想请教，我也在测试这个部分，却遇到该层无法显示的问题，您有没有什么建议
