方法一：定时器定时I/O反转生成脉冲波形
6 p5 C* Q( H( ^: w$ j
: c" @, J  a& U: s8 ]+ R: a6 d* w1、建立STM32Cube选择STM32F429，我使用的STM32F429-discovery开发板，晶振是8MHz，时钟配置为180M，这样定时器内部时钟源为90HHz。

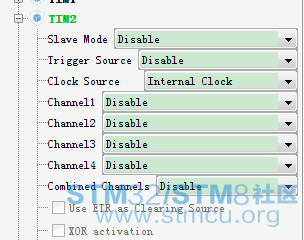

2、使能TIM2，时钟源选择内部时钟，如下图所示：

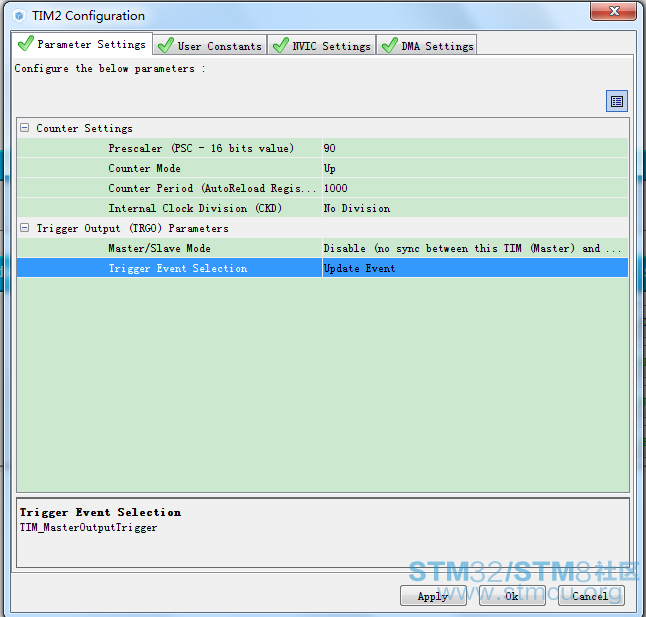

) n  I. W/ a$ s4 M3、这里采用通用定时器产生定时中断，在中断里面翻转芯片管脚，定时器配置如下：
8 y1 v* C1 Z9 A4 U4 M

! d% h3 p+ D1 {
4、生成源代码，设置在keil 5环境下，编译工程；

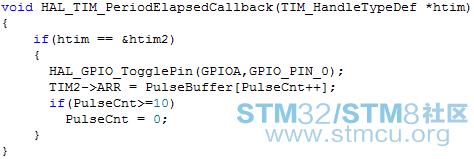

/ L3 r3 f* W$ L9 ]0 O1 e) K2 z5、中断回调函数处进行管脚翻转，另为了能够实现不同频率的脉冲波，同时添加了修改定时器的周期的命令，如下图所示：
  W2 i% u, P, W: \1 h& j8 H

" c( H8 o- Z# p) ?; R0 v3 L在主循环之前需要打开定时器，使用函数：HAL_TIM_Base_Start_IT(&htim2);
# ]2 k' _( i7 {+ H, s
% x1 }) e+ A) K2 N- K


方法二：使用定时器的PWM波功能可生成脉冲波形
, ~, P7 f1 O. k  U5 q
1、建立STM32Cube工程，与方法一相同；

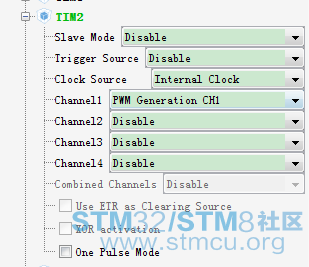

8 m8 Z8 p# h9 C, u) M! A9 ^6 J/ ?2、使能TIM2，时钟源选择内部时钟，选择channel 1，PWM Generation CH1功能，如下图所示；
$ w7 ^/ h6 n! l, B6 I$ i/ O1 \9 h

# y5 t) U. J; K

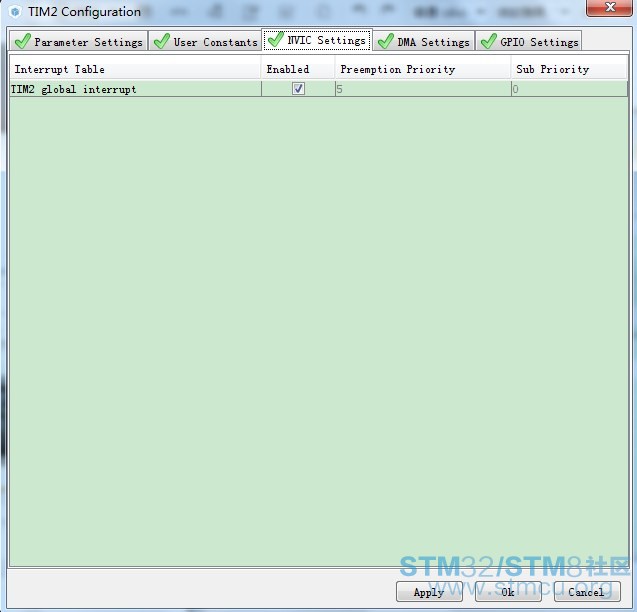

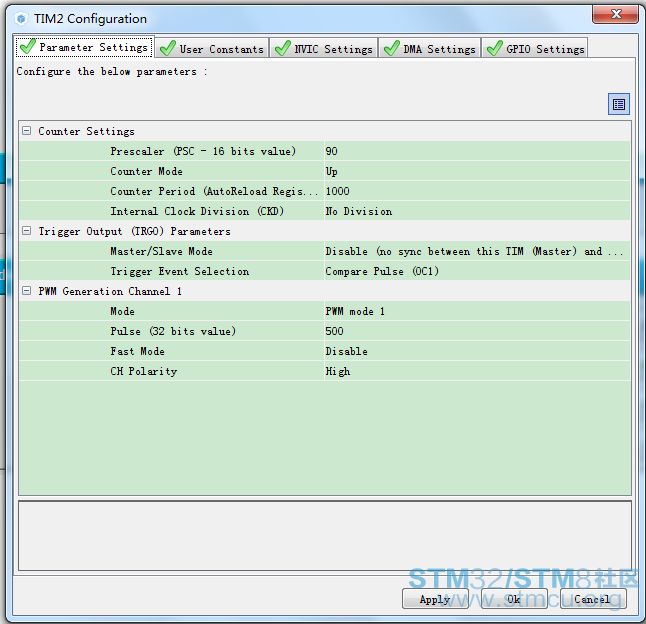

3、定时器配置如下图所示:
7 r7 b# Q: y( I1 q

7 o9 H0 _) {' ?+ g% g

1 j3 i0 P  j: O5 `1 n4、生成源代码，我的环境是Keil 5；

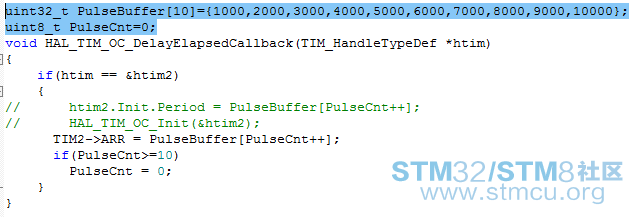

8 _( F6 P2 d: Y# i- e5、为了能够实现不同频率的脉冲波，我特意在中断回调函数的地方，添加了修改定时器的周期的命令，如下图所示
; k  B6 }* e8 W$ M7 F9 s

# `3 M; F; C1 r" m

   在主循环之前打开定时器，使用函数：HAL_TIM_OC_Start_IT(&htim2, TIM_CHANNEL_1);
注意：在这里必须直接使用寄存器设置，方能实现周期变化，如果使用HAL_TIM_OC_Init()，则波形出现乱码，具体原因没有查明；

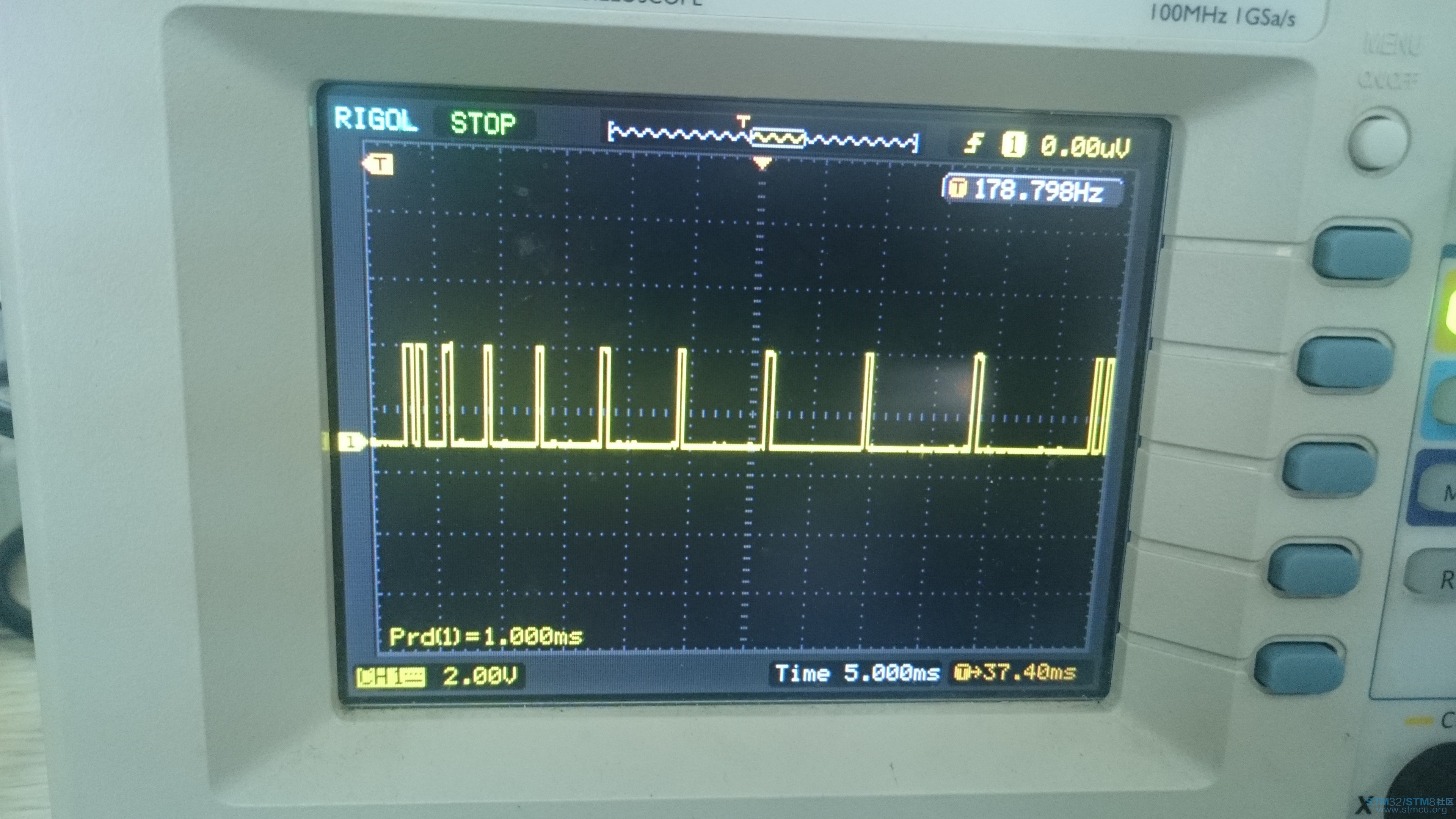

6、最终通过示波器，查看输出波形如下图所示：
8 r9 g! z! j  ^

3 L2 I: l) X- {1 n! i! p刚好10个周期为一个循环，高电平脉宽不变，而周期逐次增大。

学习了，真不错

正点原子有讲，那样操作会导致不稳定

可以整理一下写一个操作流程文档，供他人学习参考

学习了,学习了！
