第61讲 LCD彩色液晶屏工作原理

目录

61.1 LCD液晶屏描述

液晶产品其实早存在于我们的生活之中。如电子表、计算器、掌上游戏机等。按照分子结构排列的不同可分为三种：类似粘土状的Smestic液晶、类似棉花棒的Nematic液晶、类似胆固醇状的Choleseic液晶，这三种液晶的物理特性不尽相同，用于液晶显示器的是第二种液晶。采用此种液晶制造的显示器称为LCD。常见的液晶显示器分为TN—LCD、STN—LCD、DSTN—LCD和TFT—LCD四种，其中前三种基本的显示原理都相同，只是分子排列顺序不同而已；而TFT—LCD采用的是与TN系列LCD截然不同的工作原理。目前电脑上采用的都是这种液晶显示器。其工作原理是采用两夹层，中间填充液晶分子，夹层上部为FET晶体管。夹层下部为共同电板，在光源设计上要用“背透式”照射方式，在液晶的背部设置类似日光灯的光管。光源照射时由下而上透出借助液晶分子传导光线，透过FET晶体管层，晶体分子会扭转排列方向产生透光现象，影像透过光线显示的屏幕上，到下一次产生通电之后分子的排列顺序又会改变，再显示出不同影像。

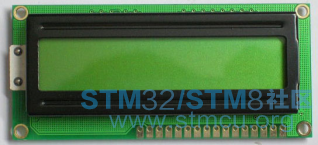

图61.1 1602液晶

61.2 触摸屏描述

所谓触摸屏，从市场概念来讲，就是一种人人都会使用的计算机输入设备，或者说是人人都会使用的与计算机沟通的设备。不用学习，人人都会使用，是触摸屏最大的魔力，这一点无论是键盘还是鼠标，都无法与其相比。人人都会使用，也就标志着计算机应用普及时代的真正到来。这也是发展触摸屏，发展KIOSK，发展KIOSK网络，努力形成中国触摸产业的原因。

从技术原理角度来讲，触摸屏是一套透明的绝对定位系统，首先它必须保证是透明的，因此它必须通过材料科技来解决透明问题，像数字化仪、写字板、电梯开关，它们都不是触摸屏；其次它是绝对坐标，手指摸哪就是哪，不需要第二个动作，不像鼠标，是相对定位的一套系统，我们可以注意到，触摸屏软件都不需要光标，有光标反倒影响用户的注意力，因为光标是给相对定位的设备用的，相对定位的设备要移动到一个地方首先要知道现在在何处，往哪个方向去，每时每刻还需要不停的给用户反馈当前的位置才不至于出现偏差。这些对采取绝对坐标定位的触摸屏来说都不需要；再其次就是能检测手指的触摸动作并且判断手指位置，各类触摸屏技术就是围绕“检测手指触摸”而八仙过海各显神通的。

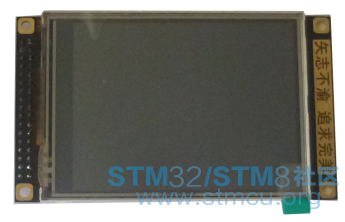

图61.2 3.2吋触摸屏

。

61.3 STM8与触摸屏连接方法

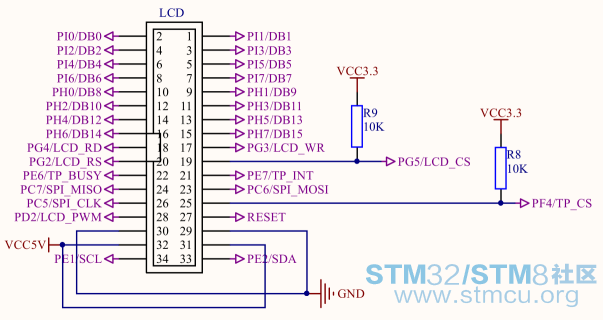

图61.3 剑齿虎开发板触摸屏原理图

PG5/LCD_CS：LCD片选信号。

RESET：LCD复位信号。

PG3/LCD_WR：写使能，连接LCD的RW脚。

PG4/LCD_RD：输出使能连接LCD的RD脚。

PG2/LCD_RS：命令/数据标志

（0，读写命令；1，读写数据）。

DB[15：：16位双向数据线。

PD2/LCD_PWM

CD背光控制。

61.4 触摸屏颜色设置

图61.4 触摸屏颜色设置位

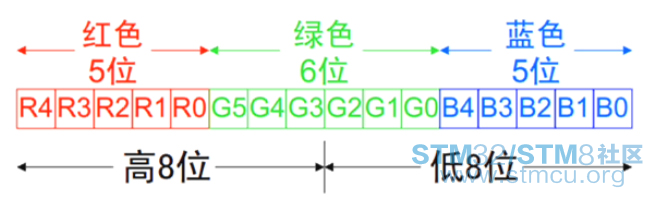

24位转成16位格式公式：

#define RGB565(r, g, b) ((r >> 3) << 11 | (g >> 2) << 5 | (b >> 3))

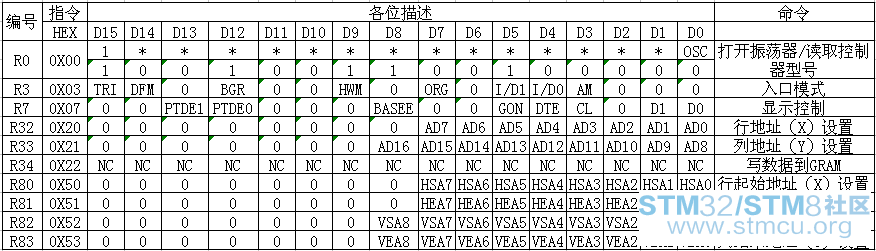

61.5 ILI9328常用命令

图61.5 ILI9328常用命令

（R0），这个命令，有两个功能，如果对它写，则最低位为OSC，用于开启或关闭振荡器。而如果对它读操作，则返回的是控制器的型号。

（R32、R33），设置GRAM的行地址和列地址。R32用于设置列地址（X坐标，0~239），R33用于设置行地址（Y坐标，0~319）。当我们要在某个指定点写入一个颜色的时候，先通过这两个命令设置到该点，然后写入颜色值就可以了。

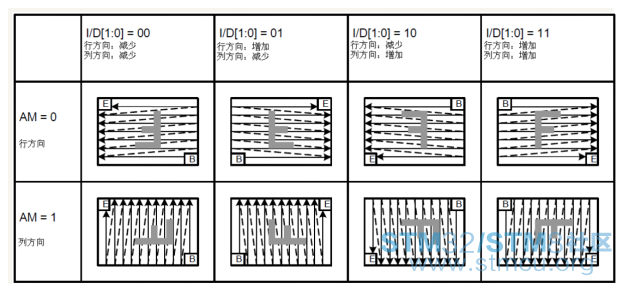

（R80~R83），行列GRAM地址位置设置。这几个命令用于设定你显示区域的大小，我们整个屏的大小为240*320，但是有时候我们只需要在其中的一部分区域写入数据，如果用先写坐标，后写数据这样的方式来实现，则速度大打折扣。此时我们就可以通过这几个命令，在其中开辟一个区域，然后不停的丢数据，地址计数器就会根据R3的设置自动增加/减少，这样就不需要频繁的写地址了，大大提高了刷新的速度。

（R34），写数据到GRAM命令，当写入了这个命令之后，地址计数器才会自动的增加和减少。该命令是我们要介绍的这一组命令里面唯一的单个操作的命令，只需要写入该值就可以了，其他的都是要先写入命令编号，然后写入操作数。
