小白是STM32初学者，遇到的一些问题在大神们面前太小儿科，还请大神不吝赐教。
9 w/ z+ T7 E4 G6 R& K3 E: S) U
【问题一：TE置位自动发送一个空闲帧】
    前几天看刘凯老师的STM32培训视频第18集学习USART这一模块，在MDK-ARM5.17上进行软件仿真过程遇到一个坎硬是过不去：按照参考手册配置完寄存器后，软件仿真调试时（无论是单步一条一条的运行程序，还是全速运行程序），TXE一直处于低电平（也就导致串口窗口收不到数据）。
% B# p4 H: {8 `    代码如下（与刘凯老师视频上的一致）：
# c1 _+ J8 U- n) l7 E* y

1. #include"stm32f10x.h"
   - k" ]! }  G& ?0 i/ k! h6 x0 d7 J: y
2.

3. #define RCC_APB2ENR_Addr        (RCC_BASE + 0x18)
   0 N! g3 k( ]$ F
4.

5. #define BitBind(Addr,BitNum)        *((__IO uint32_t *)((Addr&0xF0000000)+ 0x2000000 +\

6.                                                                 ((Addr&0x000FFFFF)<<5)+ (BitNum<<2)))
   ! U1 Q( m& z) Y1 m% n0 m
7.
   : @' y8 ]8 N) e& `
8. #define RCC_APB2ENR(n)        BitBind(RCC_APB2ENR_Addr,n)

9.
   & ^* L) x2 `5 Q. a: A/ v7 ]+ O, I8 O
10. /**********************************************************************

11. * Function Name : MAIN

12. * Description         : main program
    4 [" V) b9 s$ k5 Z' l8 i
13. * Input                 : None

14. * Output                 : None
    $ Z+ d* E# M8 w: A
15. * Return                 : None

16. **********************************************************************/
    , n2 i$ F4 A* s; M
17. int main(void)
    8 U+ s8 G; w* o, g
18. {/***UART寄存器方式编程***/

19.         uint32_t BAUD=9600;                                //波特率9600bps

20.         uint16_t DIV_Mantissa=0x00,DIV_Fraction=0x00;        //未经显示初始化的自动变量的值为未定义值（外部变量与静态变量将被初始化为0）
      A; c, h2 m8 G6 p# ]$ @1 v
21.         float USARTDIV=0.0;                                //浮点型（如果单精度能解决，尽量用单精度，双精度算术运算特别费时）

22.

23.         //寄存器配置：USART使能、字长、停止位、波特率、发送使能
    * v) G& y) M7 u( r/ E
24.         RCC_APB2ENR(14)=1;                                //USART1时钟使能

25. //        RCC_APB2ENR(2)=1;                                //GPIOA时钟使能（软件仿真不开启无影响）
    8 B3 ~! A2 {. j  V+ f
26. //        GPIOA->CRH |= (3<<4);                        //软件仿真选择通用推挽输出也有效果（但不建议）
    , E: `7 A, j% Z5 V
27.         GPIOA->CRH |= (11<<4);                        //PA9复用功能推挽输出（最大速度50MHz）【注意：此时实际是复用功能开漏输出模式】，PA10默认浮空输入模式

28.         GPIOA->CRH &= ~(1<<6);                        //PA9复用功能推挽输出（最大速度50MHz）
    / e9 Q- N, [( c# j
29.

30.         USART1->CR1 |= (1<<13);                        //USART使能

31.         USART1->CR1 &= ~(1<<12);                //1个起始位、8个数据位

32.         USART1->CR1 &= ~(1<<10);                //禁止校验

33.         USART1->CR2 &= ~(7<<11);                //1个停止位、禁止CK引脚（即异步）

34.         //波特率算法
    % Y- b, a' \1 p4 q# Y5 f% H
35.         USARTDIV = (72000000)/(16.0*BAUD);                                //注：整数除法会截掉右边的小数部分
    ! f2 J7 x, l1 z7 f( s/ r+ ?, u' t- b6 G
36.         DIV_Mantissa = USARTDIV;                                                //取整

37.         DIV_Fraction = (USARTDIV-DIV_Mantissa)*16+0.5;        //小数部分四舍五入并取整
    " R# }3 @( t4 u% J! I1 S  G
38.         USART1->BRR = (DIV_Mantissa<<4)+DIV_Fraction;        //也即：USART1->BRR = 0x1D4C;

39.
    5 K# b. U. Z; j/ ~0 J2 H7 q
40.         USART1->CR1 |= (1<<3);                        //发送使能
    1 l3 z6 i* k) _7 J
41.         USART1->DR  = 0x66;                                //注意：DR只有9位有效位（调试时，串口窗口选择Mixed HEX ASCII Mode——混合十六进制和ASCII模式）

42.
    " X. q: y! J2 V& V$ S- V; C* E& F9 M
43.         return 0;

44. }


复制代码

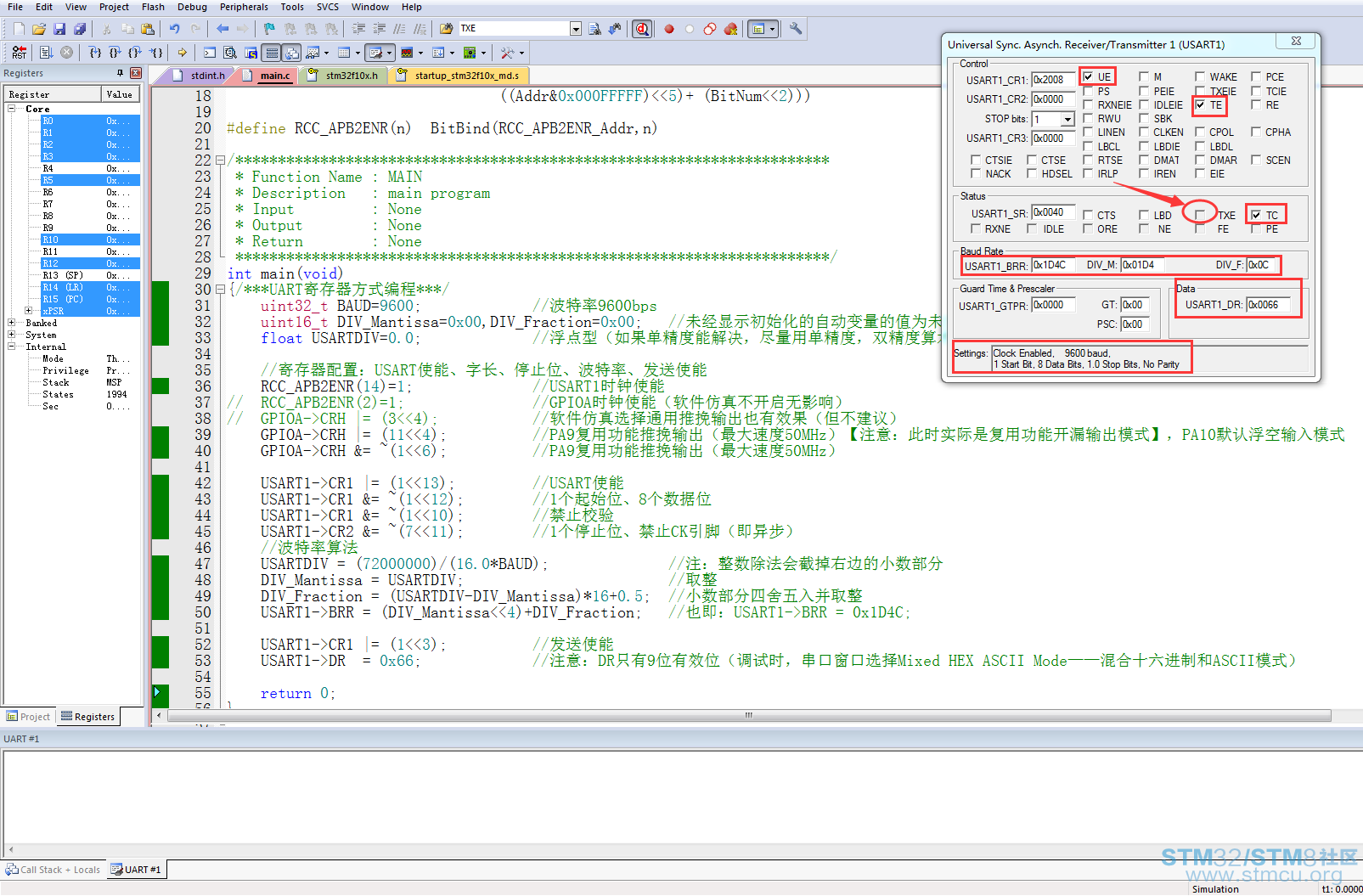

调试界面：


    起初以为是寄存器配置出错，所以把参考手册相关章节又看了一遍，后来发现并没有配置失误，于是又去查看了固件库里的USART配置函数，发现与自己的配置确实无异，就这样来来去去地鼓捣了两天……后来，在某一次调试时，小白将那全速运行按钮点了两次，奇迹出现——数据显示出来了！
) K* ], W$ L1 h6 X' [; C    那么问题是出现在这吗——因为刘凯老师视频里用的Keil版本是Ver4，而我的是Ver5，所以不同？而且网上也有很多吐槽Ver5有很多bug。怀着这种心态，刚开始那会小白也相信是这样。但小白的性格有点追求小小的完美，于是对自己刚发现的持半信半疑的态度，打算再看一看参考手册……或许是功夫不负有心人吧（实际是自己总是看视频，动脑太少），最终总算有了一个较满意的发现：将上面代码中的以下两句
+ n+ q, F2 W5 C0 ~. b! Z* f

1. USART1->CR1 |= (1<<3);                        //发送使能
   ! ?9 M  L. ^3 K; E
2.         USART1->DR  = 0x66;                                //注意：DR只有9位有效位（调试时，串口窗口选择Mixed HEX ASCII Mode——混合十六进制和ASCII模式）

复制代码

进行如下更改：

1. USART1->CR1 |= (1<<3);                                                        //发送使能

2.         while((USART1->SR & 0x40) != 0x40);                                //置位TE将使得USART在第一个数据帧前发送一空闲帧
   ) E5 I, s* l: q: Y6 s* d
3.         USART1->DR  = 0x66;                                //注意：DR只有9位有效位（调试时，串口窗口选择Mixed HEX ASCII Mode——混合十六进制和ASCII模式）
   $ G7 K: G! O% E& a7 o) U
4.         while((USART1->SR & 0x40) != 0x40);
   " o' D3 B3 n4 j0 I2 V7 \8 t
5.         USART1->CR1 &= ~(1<<3);                        //发送失能

复制代码

   经过以上更改后，再次在MDK-ARM5.17里进行软件仿真时，仅点击一次全速运行即可完成任务。如果是点击单步运行，仅在语句“while((USART1->SR & 0x40) != 0x40);”处单步一次无法单步到下一条语句（应该是MDK仿真发送完一个数据设定有一定的时间段），此处可以将光标定位在下一条语句后点击调试按钮“Run to Cursor Line”（Ctrl+F10）即可。

1 d7 j4 I3 U4 [' V更正后的完整代码如下：
1 [5 U8 R0 ~: S+ i% n- a

1. #include"stm32f10x.h"

2.
   , e1 _) N7 a. [+ K( o4 b: X
3. #define RCC_APB2ENR_Addr        (RCC_BASE + 0x18)

4.
   7 P. n0 u& _( D4 D8 u
5. #define BitBind(Addr,BitNum)        *((__IO uint32_t *)((Addr&0xF0000000)+ 0x2000000 +\
   % G0 Z2 j0 \1 I% w9 L2 s, V
6.                                                                 ((Addr&0x000FFFFF)<<5)+ (BitNum<<2)))
   4 d4 ]. W0 J# @3 S2 W# ^
7.
   7 o9 ]% g- H6 L2 z6 B. X' n& l
8. #define RCC_APB2ENR(n)        BitBind(RCC_APB2ENR_Addr,n)
   & n; r0 v. y! \- |" e  J
9.

10. /**********************************************************************

11. * Function Name : MAIN

12. * Description         : main program

13. * Input                 : None

14. * Output                 : None

15. * Return                 : None

16. **********************************************************************/

17. int main(void)
    $ F, `% ~3 v  g' g$ w' p; o' b7 V
18. {/***UART寄存器方式编程***/

19.         uint32_t BAUD=9600;                                //波特率9600bps

20.         uint16_t DIV_Mantissa=0x00,DIV_Fraction=0x00;        //未经显示初始化的自动变量的值为未定义值（外部变量与静态变量将被初始化为0）

21.         float USARTDIV=0.0;                                //浮点型（如果单精度能解决，尽量用单精度，双精度算术运算特别费时）
    4 {5 T5 w: S; i, J
22.
    8 {6 ^6 X' |% P- Q3 j
23.         //寄存器配置：USART使能、字长、停止位、波特率、发送使能

24.         RCC_APB2ENR(14)=1;                                //USART1时钟使能

25. //        RCC_APB2ENR(2)=1;                                //GPIOA时钟使能（软件仿真不开启无影响）

26. //        GPIOA->CRH |= (3<<4);                        //软件仿真选择通用推挽输出也有效果（但不建议）
    : x/ B/ D" `! }! \; w2 {
27.         GPIOA->CRH |= (11<<4);                        //PA9复用功能推挽输出（最大速度50MHz）【注意：此时实际是复用功能开漏输出模式】，PA10默认浮空输入模式

28.         GPIOA->CRH &= ~(1<<6);                        //PA9复用功能推挽输出（最大速度50MHz）

29.
    7 s/ Z  |2 h, w( \
30.         USART1->CR1 |= (1<<13);                        //USART使能
    , Z" C' ]/ U4 O* e3 ~
31.         USART1->CR1 &= ~(1<<12);                //1个起始位、8个数据位

32.         USART1->CR1 &= ~(1<<10);                //禁止校验
    4 Y5 t& b  Z! F2 Y. O
33.         USART1->CR2 &= ~(7<<11);                //1个停止位、禁止CK引脚（即异步）
    1 U' V9 C+ y0 o' L9 C  C
34.         //波特率算法
    7 X2 x4 `* M+ E. m* S1 Y2 M
35.         USARTDIV = (72000000)/(16.0*BAUD);                                //注：整数除法会截掉右边的小数部分

36.         DIV_Mantissa = USARTDIV;                                                //取整

37.         DIV_Fraction = (USARTDIV-DIV_Mantissa)*16+0.5;        //小数部分四舍五入并取整

38.         USART1->BRR = (DIV_Mantissa<<4)+DIV_Fraction;        //也即：USART1->BRR = 0x1D4C;
    & }6 I% V+ u' j# D& t6 L7 x
39.

40.         USART1->CR1 |= (1<<3);                                                        //发送使能

41.         while((USART1->SR & 0x40) != 0x40);                                //置位TE将使得USART在第一个数据帧前发送一空闲帧
    4 j: X1 ]' l' u+ P
42.         USART1->DR  = 0x66;                                //注意：DR只有9位有效位（调试时，串口窗口选择Mixed HEX ASCII Mode——混合十六进制和ASCII模式）

43.         while((USART1->SR & 0x40) != 0x40);

44.         USART1->CR1 &= ~(1<<3);                        //发送失能

45.
    0 w" |2 C0 R4 m, @7 Z
46.         return 0;
    ( |- U+ f7 _/ m. @  \" T
47. }
    / R4 A# y8 _/ v

复制代码

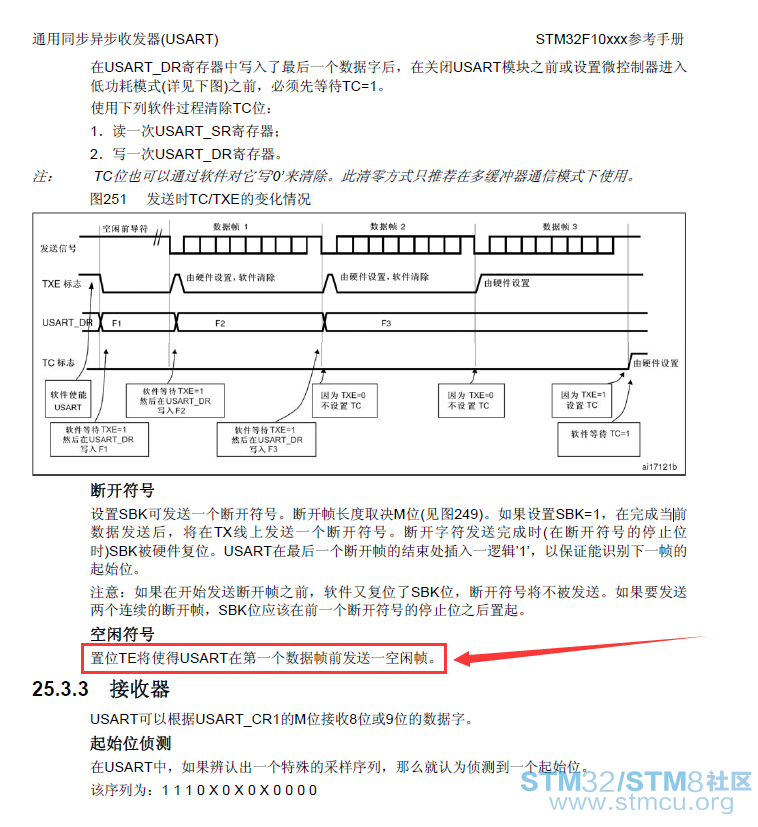

   问题的根源也就是置位TE将使得USART在第一个数据帧前发送一空闲帧（参考手册有说明。截图如下），由于版本不同导致MDK仿真发送完一个数据设定的时间段或许有所区别，所以在MDK-ARM5.17上缺少了以上检测语句就达不到刘凯老师视频上的调试效果。
5 C- b; _! X* C0 D) }, P+ K2 k- D
+ A1 \' G  i% T! W7 }
; V% h+ O4 D) C" t& r    同理，该视频刘凯老师给的第二个带有for语句的例子，也必须加上如上检测语句：
. _" p/ y- _1 O+ c. S# d

1. #include"stm32f10x.h"
   % W+ t9 E8 c% V) Z3 c  \# k) R
2.

3. #define RCC_APB2ENR_Addr        (RCC_BASE + 0x18)

4.

5. #define BitBind(Addr,BitNum)        *((__IO uint32_t *)((Addr&0xF0000000)+ 0x2000000 +\
   ' W; ?/ B! I  L! e" L* w
6.                                                                 ((Addr&0x000FFFFF)<<5)+ (BitNum<<2)))

7.

8. #define RCC_APB2ENR(n)        BitBind(RCC_APB2ENR_Addr,n)

9.
   1 Q6 I/ g. N8 O' g0 f" [
10. /**********************************************************************

11. * Function Name : MAIN
    ; b; w* L5 u  r8 \
12. * Description         : main program
    & @! S- w( h) z. U$ F, @: ^6 ~
13. * Input                 : None

14. * Output                 : None

15. * Return                 : None

16. **********************************************************************/
    6 P3 }6 s. x* E+ e/ i, ~/ y) b
17. int main(void)
    1 E" n# Q& \% P' `' B% [6 }. L
18. {/***UART寄存器方式编程***/

19.         uint8_t num=0x00,data=0x00;
    6 T$ R: H6 _; H" T( Q0 u* Y# r; t
20.         uint32_t BAUD=9600;                                //波特率9600bps

21.         uint16_t DIV_Mantissa=0x00,DIV_Fraction=0x00;        //未经显示初始化的自动变量的值为未定义值（外部变量与静态变量将被初始化为0）

22.         float USARTDIV=0.0;                                //浮点型（如果单精度能解决，尽量用单精度，双精度算术运算特别费时）

23.
    ) d7 C% j$ }8 i! v( |
24.         //寄存器配置：USART使能、字长、停止位、波特率、发送使能
    $ M7 Y) e4 N. t$ M2 K7 w) \! }- O- b/ {
25.         RCC_APB2ENR(14)=1;                                //USART1时钟使能

26. //        RCC_APB2ENR(2)=1;                                //GPIOA时钟使能（软件仿真不开启无影响）

27. //        GPIOA->CRH |= (3<<4);                        //软件仿真选择通用推挽输出也有效果（但不建议）
    3 t$ v" X9 @1 L4 Y8 I
28.         GPIOA->CRH |= (11<<4);                        //PA9复用功能推挽输出（最大速度50MHz）【注意：此时实际是复用功能开漏输出模式】，PA10默认浮空输入模式

29.         GPIOA->CRH &= ~(1<<6);                        //PA9复用功能推挽输出（最大速度50MHz）

30.
      `. y% V4 n$ N# J1 ?; _
31.         USART1->CR1 |= (1<<13);                        //USART使能

32.         USART1->CR1 &= ~(1<<12);                //1个起始位、8个数据位
    . o- U, b9 b4 `1 G* A. \9 `9 \2 W
33.         USART1->CR1 &= ~(1<<10);                //禁止校验
    & k- V! b' ^; v  S2 Y
34.         USART1->CR2 &= ~(7<<11);                //1个停止位、禁止CK引脚（即异步）
    , V8 _" e/ T1 i1 R$ y. e+ I7 I
35.         //波特率算法
    * `# K7 E9 Y4 W( e
36.         USARTDIV = (72000000)/(16.0*BAUD);                                //注：整数除法会截掉右边的小数部分

37.         DIV_Mantissa = USARTDIV;                                                //取整

38.         DIV_Fraction = (USARTDIV-DIV_Mantissa)*16+0.5;        //小数部分四舍五入并取整

39.         USART1->BRR = (DIV_Mantissa<<4)+DIV_Fraction;        //也即：USART1->BRR = 0x1D4C;

40.
    , e( Q* y( w  t, R$ [6 n: G, C# V
41.         data = '@';

42.         USART1->CR1 |= (1<<3);                                                        //发送使能

43.         while((USART1->SR & 0x40) != 0x40);                                //置位TE将使得USART在第一个数据帧前发送一空闲帧

44.         for( ; num < 64 ; num++)                                                //发送64个数据        40H~7FH（ASCII码表）

45.         {

46.                 USART1->DR  = data;
    & Z% Q4 m; [# y. i& Y
47.                 while((USART1->SR & 0x40) != 0x40);
    # L+ _% z7 e- S1 R7 N
48.                 data++;
    6 ], w: E5 p* M& W% W8 j
49.         }//跳出for循环时data为0x80
    $ ?1 B+ V8 ^: G3 l+ O4 @
50.
    + Z9 J, j" s) L. b. @
51.         return 0;
    5 r) f' j) \' [5 ^6 o9 E0 j
52. }
    3 V" `, X) O. z5 e( t* X5 k, b

复制代码

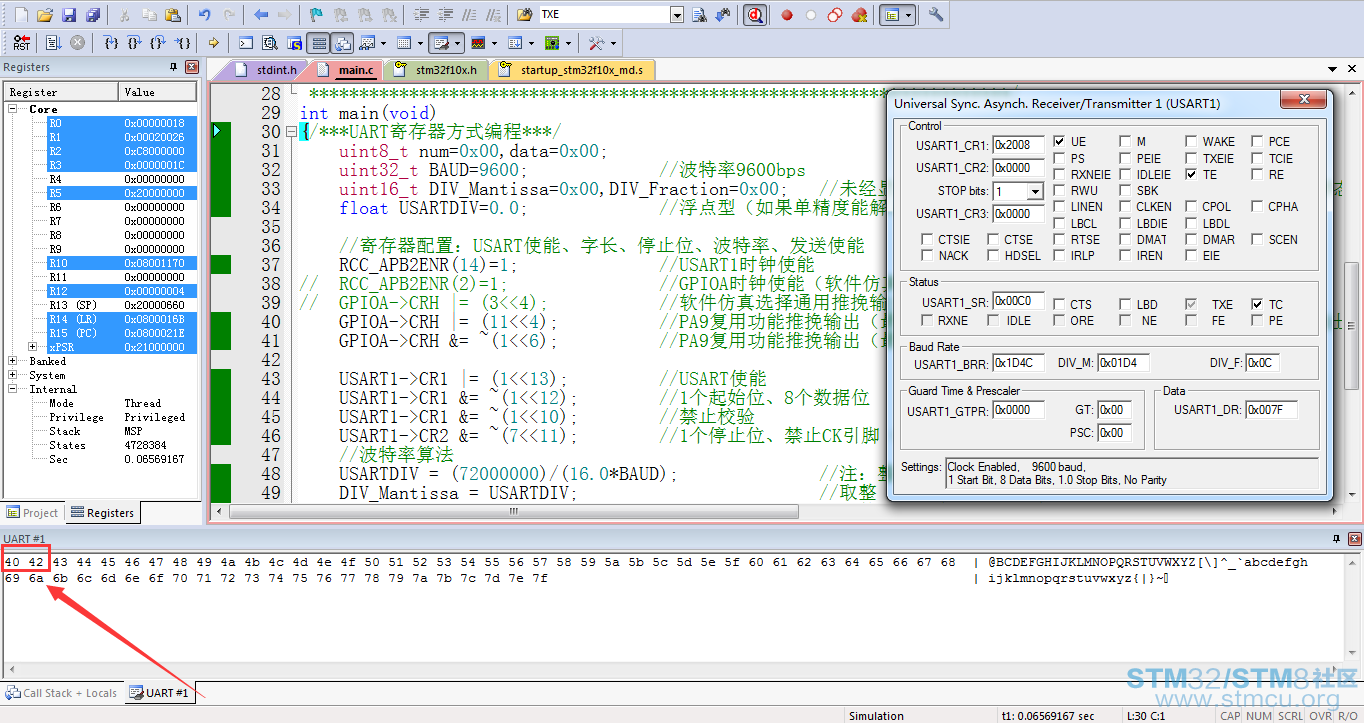

   经过小白测试，如果不加将导致第二个数据“41H”无法发送。
如下图所示：
3 S3 G& S; E2 E8 D
  [. j7 m( I" D0 h" n
1 A5 x* i& z% W9 R* B8 a

【问题二：使用printf函数】
: c1 a3 \" r( D0 e    用fputc重定向stdio库的printf函数后：文件流→串口USART1。使用printf函数将数据输出，如果没有提前进行代码配置（关于如何配置各论坛上有类似贴），或者将下图的“USE MicroLIB”勾选：
2 ?6 W, [0 R' ?) n

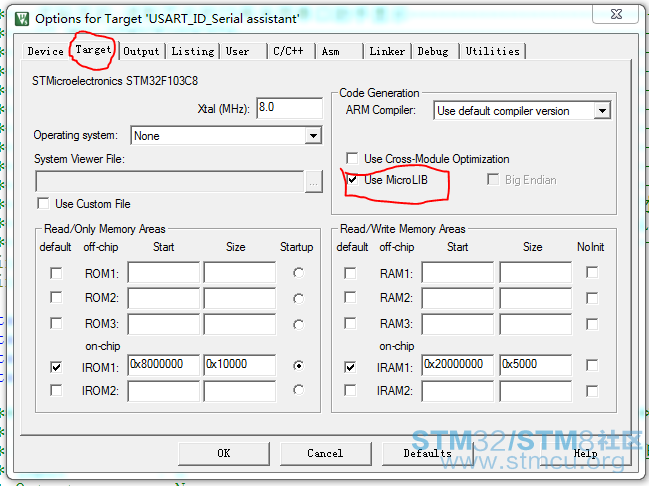

将导致：在Keil上进行软件仿真时，点击全速运行至少要点击三次（或者将光标定位在主函数里的某条语句，点击“Run to Cursor Line”也至少要点击三次）；若是将程序烧进硬件跑，程序短时间未见能工作（未测试时间过久些是否会工作），串口助手收不到输出的数据。

1 p& g* I1 R7 m1 k------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

    问题很简单，但困扰了小白好几天，写下来希望其他初学者遇到相同问题时有所参考。
    32初学之路，还请各位大神大大多多指教。

------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

100块买块开发板，谁知道模拟器有什么幺蛾子在里头。

这个只是软件仿真，不涉及硬件哈。

今天尝试用固件库函数编程，最终结果仍证明：在MDK-ARM5.17上，必须要在使能TE位后，加上如下语句

1. while(!USART_GetFlagStatus(USART1, USART_FLAG_TC));
   1 \8 V1 K+ j/ k5 [' A
2. 等价于寄存器方式编程中的：
   2 F# I6 k. j7 f& c  B% }
3. while((USART1->SR & 0x40) != 0x40);

复制代码

后面的发送才正常。

谢谢分享 学习

队长shiwo 发表于 2017-2-16 08:48
6 i7 T6 O, X- A9 ~7 Z谢谢分享 学习

初学过程，还请多赐教

现在应该很厉害了吧 最近在弄lora通信 有没有弄过？想找人交流一下 其实就是串口通信

对了 你这种软件仿真是怎么仿真USART的？我仿真不了的？
