# S* H* p3 P8 I) L1 s' F! v大三的时候就开始学画PCB，结果学完原理图之后就停了，然后毕设就选了个小四轴，想着锻炼一下自己，结果却是挺有难度的...ORZ
" W+ W/ H' @+ Z+ |
( c& i/ r0 C8 S& L在本论坛看到了这位兄台的帖子：新手两个月做出STM32四轴（五）——电源系统重新设计
4 l+ ~' h* I" P2 z; G9 p& d8 Qhttps://www.stmcu.org.cn/module/forum/forum.php?mod=viewthread&tid=611157&fromuid=3142323
  y( U8 E) |, |/ v(出处: 意法半导体STM32/STM8技术社区)
; t9 S9 ?$ b+ J2 f: }/ z
3 Z! ~6 X$ a0 M# |% ?: ?! r
受到了很大启发，也学到了很多知识，感谢【jiuwangbujiu】！！[]~(￣▽￣)~*

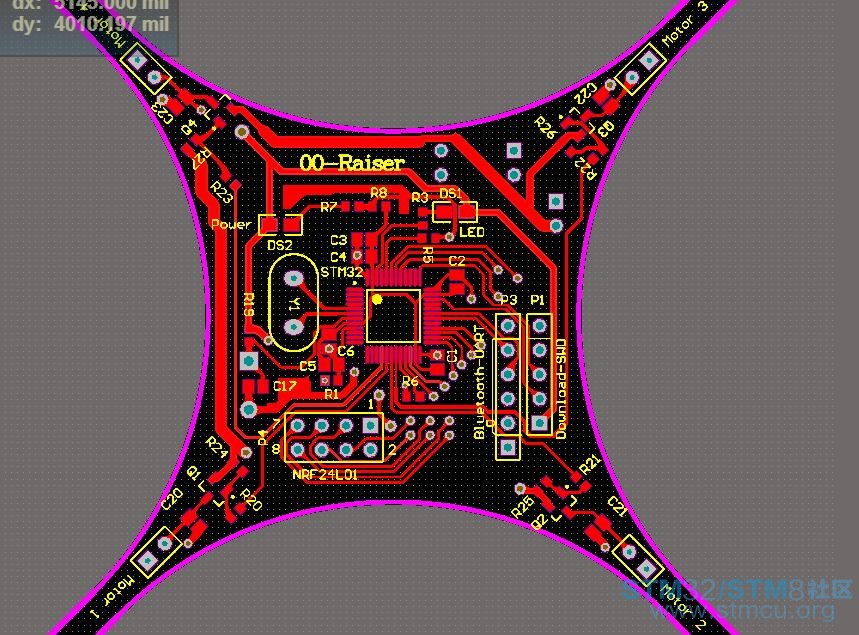

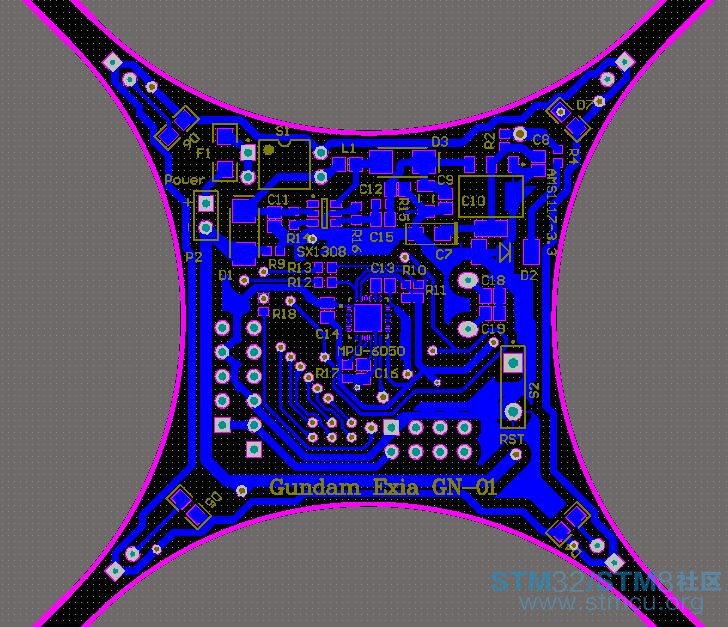

+ c+ R7 [% C% {: m2 K0 B下面我把我的原理图和PCB图放出来，各位大神帮我看一下哪里还需要改进，我修改之后再发给厂家印刷。


% S6 T5 V/ ^7 Q6 h) m' E. d9 m1 l5 P( j$ a
1 v. X, g  o/ R6 u0 o* i6 S还有PDF文件：
mini4.pdf (676.67 KB, 下载次数: 5)

2017-4-27 19:41 上传

点击文件名下载附件

5 \, n# R: M  z& D/ Y9 Z8 b- B; v
0 J; G5 Y0 X7 W  [
, y( [. [5 D7 K% H
/ v2 G6 n% j1 U4 z0 r

你这走线 真心的不讲究

Tcreat 发表于 2017-4-27 21:21
0 P, ^' e4 f" u/ X& @& O! d你这走线 真心的不讲究

第一次画板子，费了很大劲。。。

一开始元件布局有问题，画了10个小时给纯手动布完线之后，又推倒重来，重新按照原理图给器件布局，然后又手动布线，这次就快了，毕竟比第一遍熟练了，后来又修改了几处，跟帖子里上传的布线图有点不一样了，比如过孔都移到焊盘外面去了；

布线当中最让我头疼的地方就是NRF模块预留接口的焊盘走线和PWM信号线的冲突，要么NRF的线走过孔，要么电机的信号线走过孔，最终我还是让NRF的信号线走过孔了。。。。
* Y8 o" L# h* D3 U4 z9 H# I3 `
$ p: O. I$ p2 Z& M' t, `( z2 Q其他的问题还请指出，谢谢
