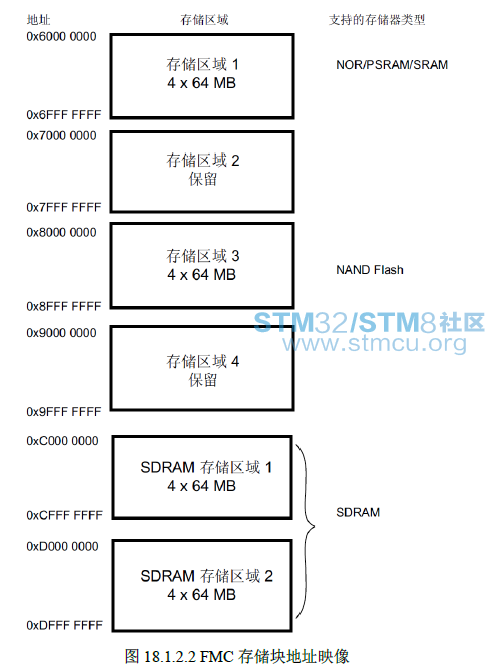

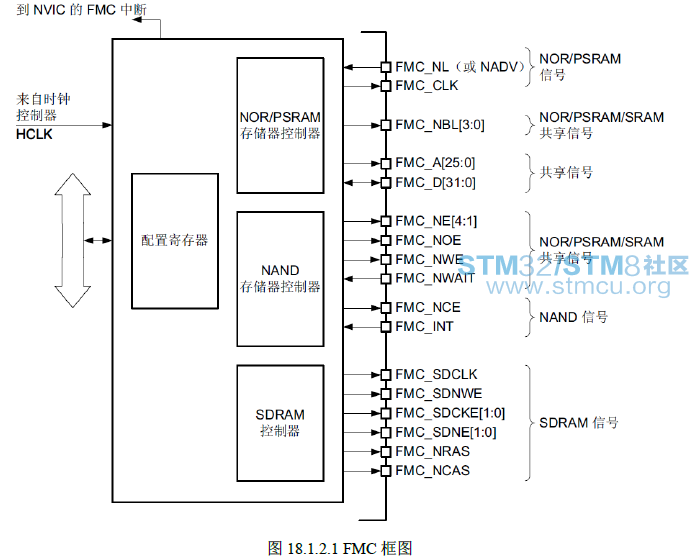

       STM32F767的FMC将外部存储器划分为6个固定大小的256M的存储区域，如下图

, p' x6 l+ Q/ n% Q7 u/ ^1 q

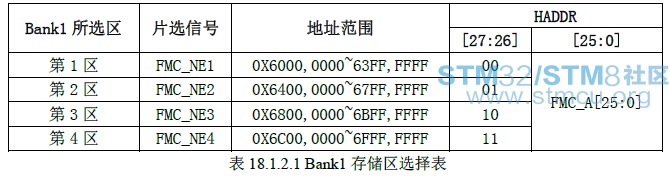

       STM32F767的FMC 存储块 1（Bank1 ）被分为4个区，每个区管理64M 字节空间，每个 区都有独立的寄存器对所连接储进行配置。Bank1 的 256M字节空间由  28 根地址线 根地址线（HADDR[27:0]）寻址。 这里HADDR[27:0]是内部AHB地址总线，其中地址总线HADDR[25:0]来自外部存储器地址FMC_A[25:0](FMC_A[25:0]会接到外部存储器的地址线上，也就是HADDR内部总线的[25：0]来自外部存储器地址线)，而 HADDR[26:27] 对4个区进行寻址。如表 18.1.2.1所示：

; O+ |* S0 P4 J4 \

      比如外部存储器接到FMC_NE1上面，那么外部存储器的地址为HADDR[26:27]+FMC_A[25:0]=0x60000000+FMC_A[25:0]。
​       HADDR[25:0] 位包含外部存储器地址，由于 HADDR为字节地址，而存储器按字寻址，所以根据存储器数据宽度不同，实际向存储器发送的地址也将有所不同，如下表所示。

​      因为一个地址对应1个字节数据，所以64M字节的地址量，就能表示64x8=512Mb的数据，也就是外部存储器最大容量为512Mb。

      当接的是8位宽度存储器的时候，也就是一个地址正好可以操作一个字节（8位）的数据，需要26根地址线：那么 HADDR[25:0] =FMC _A [25:0] ，就可以了。

      当接的是16位宽度存储器的时候，那么一个地址就可以操作一个字（16位）的数据那么就不需要26根地址线了，HADDR[0]就没有用到，所以：HADDR[25:1] = FMC _A[24:0] 。

7 r* E5 S  \/ ?1 `2 f! R/ B

     ​ 例如TFTLCD屏(16位宽存储器)的RS脚接到FMC_A18上面，使用FMC_NE1(就是使用BANK1的子bank1),

       外部存储器地址线寻址到A18为0时也即是FMC_A[24：0]=0x3FFFF，左移一位付给内部总线HADDR[25:1]=000000 0111 1111 1111 11111110=0x7fffe，所以内部总线读写外部存储器命令（REG）的地址（寻址）就变为0x60000000+0X7FFFE（FMC_A18即RS为0时）;

1 ^) F& \) q2 O" z+ d/ P8 a( l6 G4 F

​       部存储器地址线寻址到A18为1时也即是FMC_A[24：0]=0x40000，左移一位付给内部总线HADDR[25:1]=000000 1000 0000 0000 0000 0000=0x8000，内部总线读写外部存储器数据（RAM）的地址变为0x60000000+0X80000（FMC_A18即RS为1时）。

       32位宽的存储器也是如此。​​​

       无论外部接8位/16位/32位宽设备，FMC_A[0]永远接在外部设备地址A[0],HADDR[27:26]的设置，是不需要我们干预的，比如当你使用Bank1的第一个区，即使用FMC_NE1连接外部设备的时候，即对应了HADDR[27:26]=00,然后我们需要配置第一区的寄存器组，就可以使用了。

转自：冯冲123
