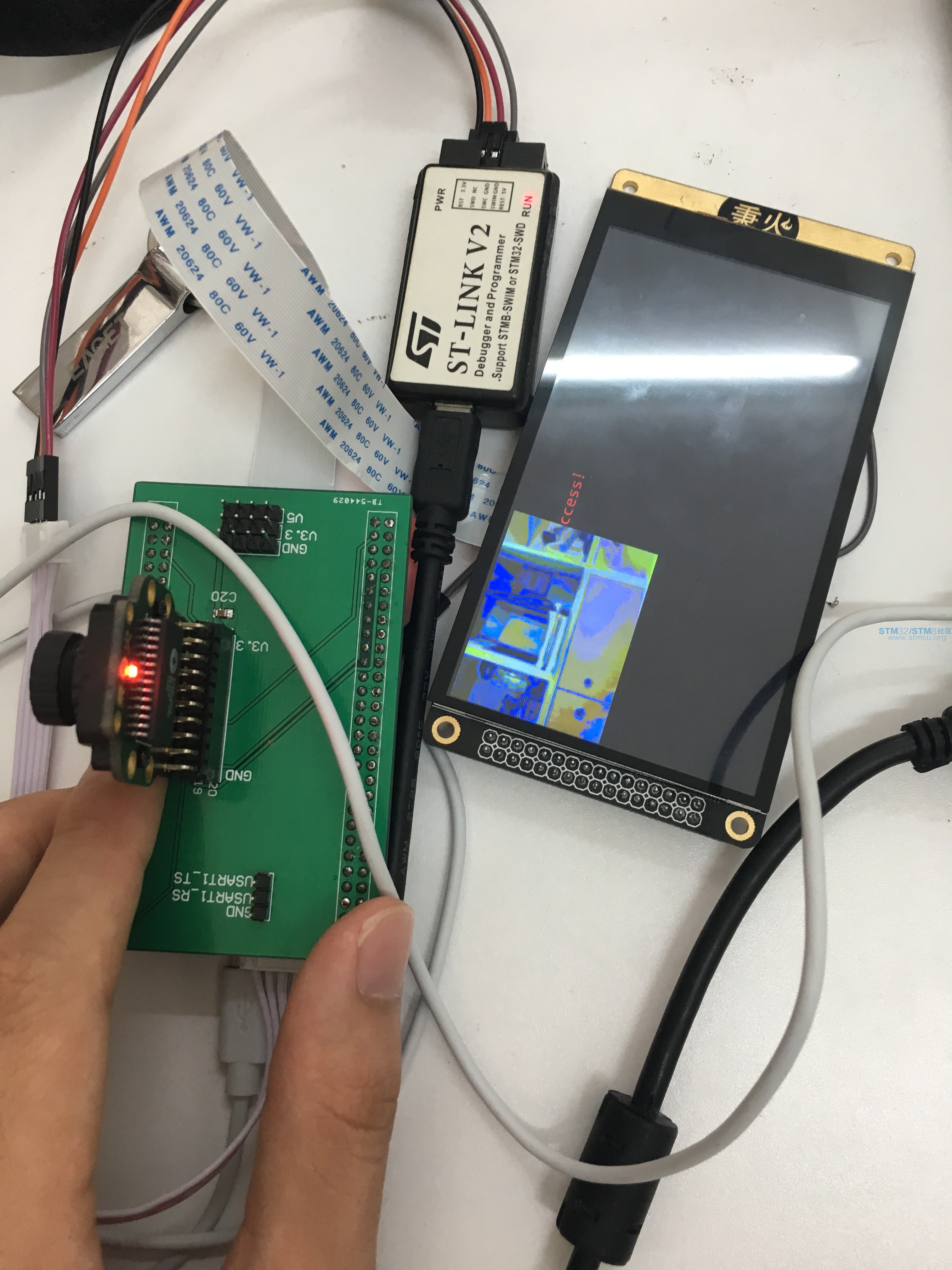

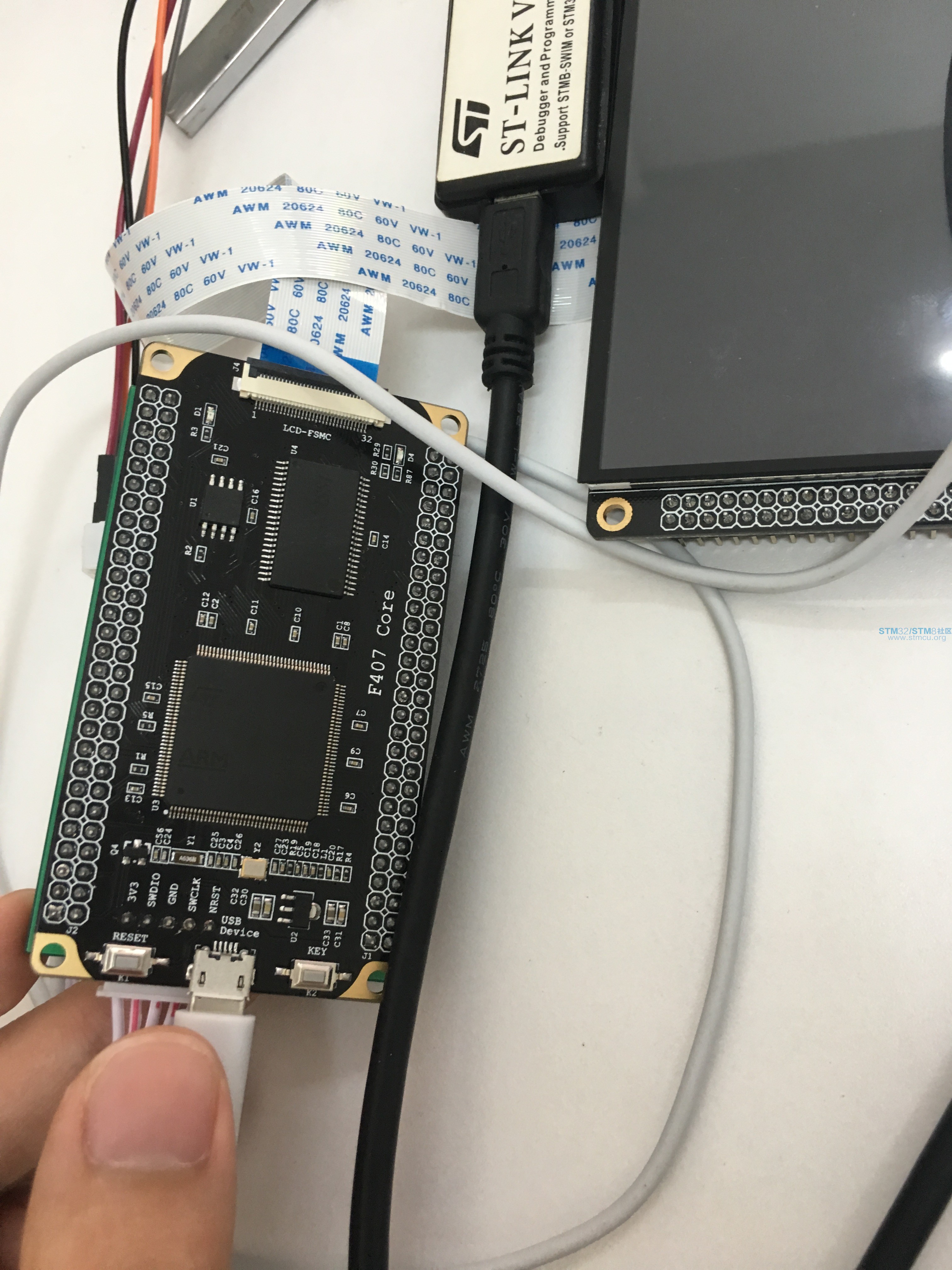

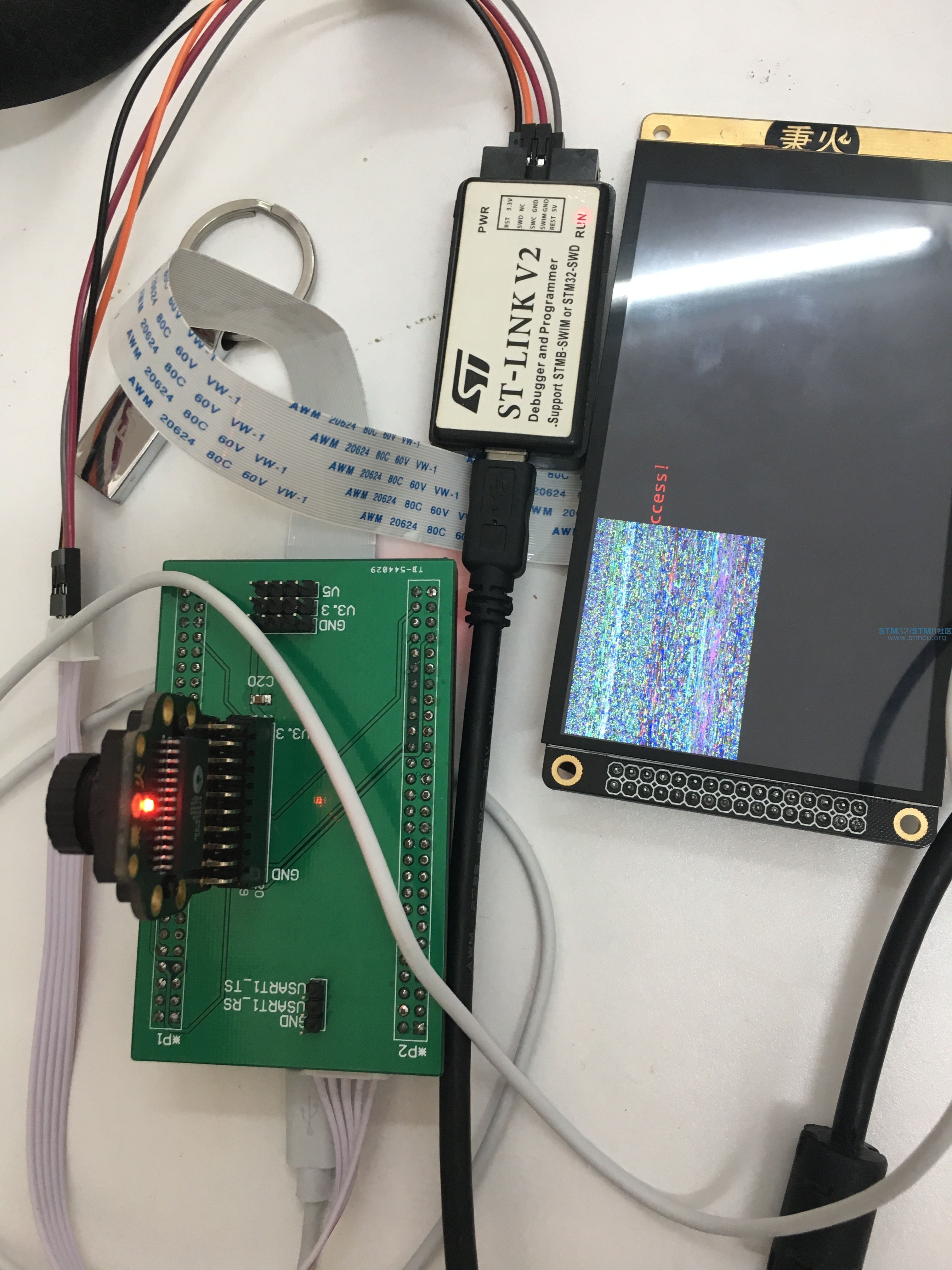

本帖最后由 chowalan123 于 2017-6-8 17:42 编辑 做了一块stm32f407的转接板,接摄像头ov7725,但是存在图像失真, 同时存在卡顿的问题,这个问题貌似是由输入使能引脚引起的,用手或金属物体触碰WRST引脚时图像可以显示,但失真问题依然存在 转接板在电源和地之间加了一个电容,其他都是直接和引脚直连 希望有做转接板经验的朋友指出转接板设计的缺陷和不足 未能及时回复联系qq:381128509 1)手指触碰WRST引脚能显示,图像失真 ![]() 2)不触碰时,对比能看出WEN干扰 ![]() 3)转接板图 ![]() 4)f407最小核心板 ![]() ![]() 6)pcb布线图 ![]() |
但还是有一点点失真(但是也不影响我的二值化的需求),估计是摄像头io口和屏幕传输有关的io口重复使用的问题
,我对这个问题也解释不清楚,欢迎对此有头绪的同学留言io口使用对此的影响

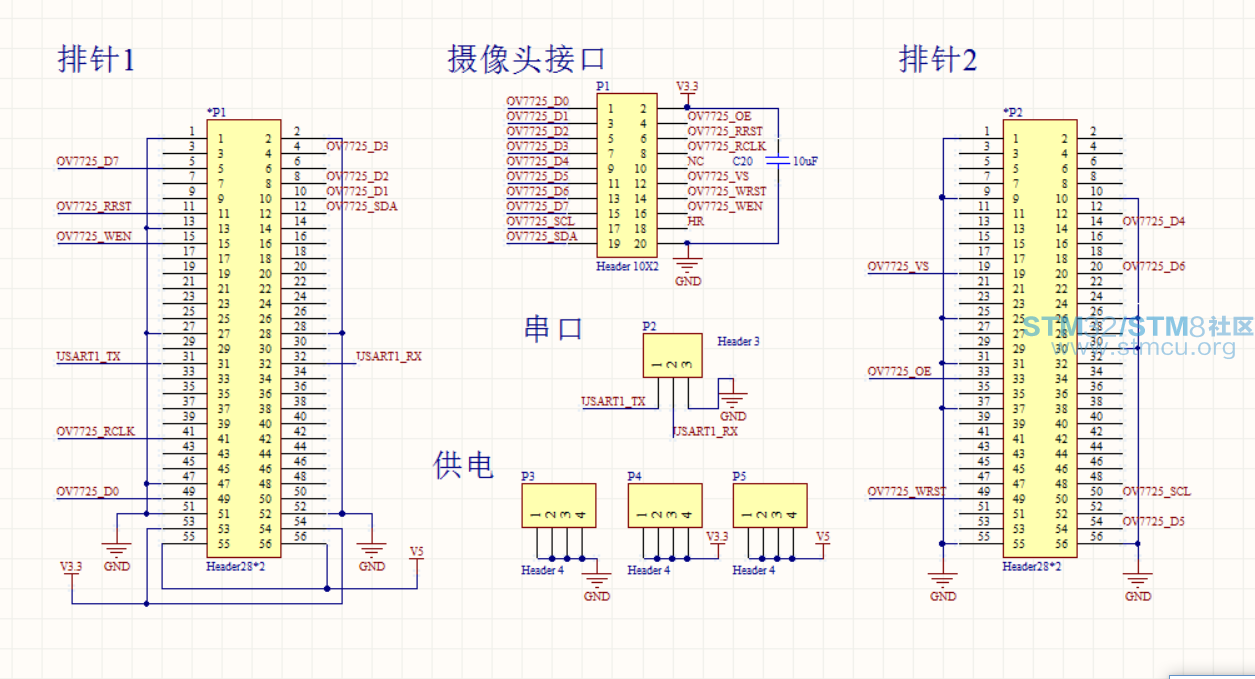

转接板的原理图和pcb图已经上传了,麻烦看一下,会不会可能是数据传输线的串扰或者其他干扰?
抱歉,不太能理解,什么叫电位没上来?哪里的电位没上来?是WEN脚吗??
pcb图和原理图上传了,麻烦看一下...貌似不存在电源干扰的问题,可能是线路串扰严重吗??
