一、stm32的pwm输出引脚是使用的IO口的复用功能。 二、T2~T5这4个通用定时器均可输出4路PWM——CH1~CH4。 三、我们以tim3的CH1路pwm输出为例来进行图文讲解(其它类似),并在最后给出tim3的ch1和ch2两路pwm输出的c代码(已在STM32F103RBT6上测试成功,大家放心使用!)。 四、给出了PWM频率和占空比的计算公式。 步骤如下: 1、使能TIM3时钟

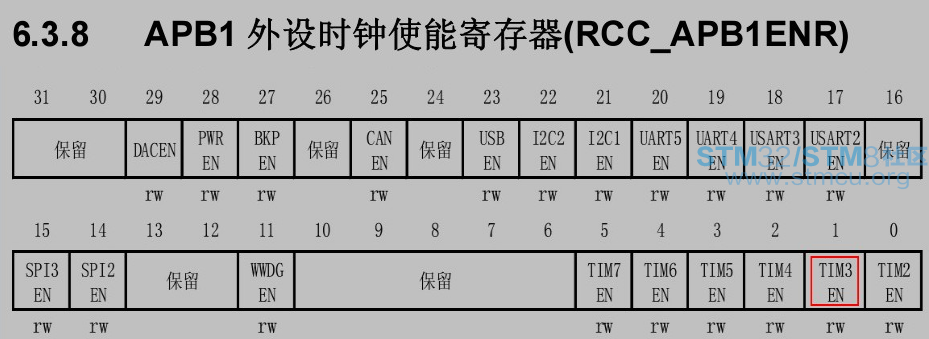

7 ]1 c. r) x, m4 t/ O7 v8 o/ fRCC->APB1ENR |= 1 << 1; 2、配置对应引脚(PA6)的复用输出功能

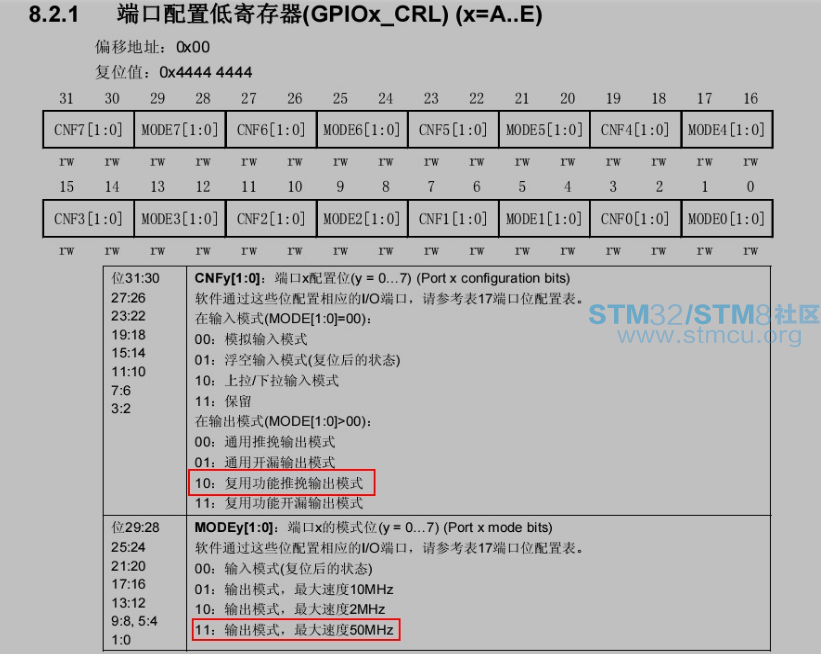

GPIOA->CRL &= 0XF0FFFFFF;//PA6清0
' S) M$ p |5 W& X2 ?7 ?9 _" wGPIOA->CRL |= 0X0B000000;//复用功能输出(推挽50MHz输出)8 n0 k0 d8 V. @3 _" G2 q" u
GPIOA->ODR |= 1 << 6;//PA6上拉 3、设定计数器自动重装值及是否分频 TIM3->ARR = arr;//设定计数器自动重装值(决定PWM的频率)# s7 H3 j \7 M, A. P3 w2 b$ a. z
TIM3->PSC = psc;//预分频器,0为不分频 4、设置PWM的模式(有1和2两种模式,区别在于输出电平极性相反),根据需求选一种即可

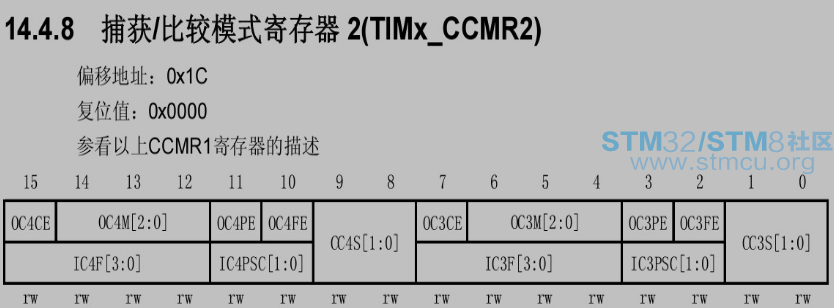

注:TIMX_CCMR1决定CH1~CH2路,TIMX_CCMR2决定CH3~CH4路。

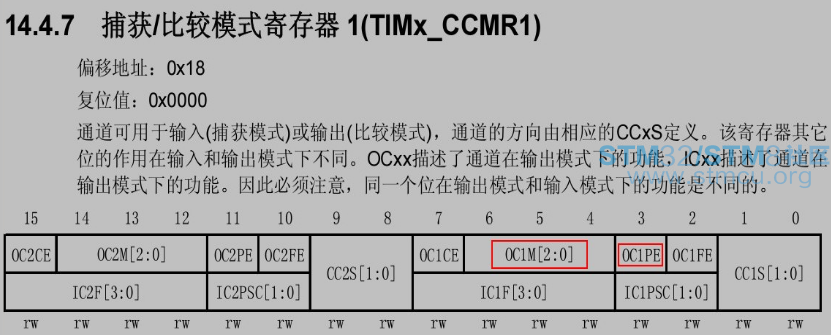

//TIM3->CCMR1 |= 6 << 4;//CH1 PWM1模式 TIM3->CCMR1 |= 7 << 4;//CH1 PWM2模式 & {6 |7 P4 G# a, {$ L5 Y# `! V3 j( v
TIM3->CCMR1 |= 1 << 3;//CH1预装载使能 5、输出使能设置

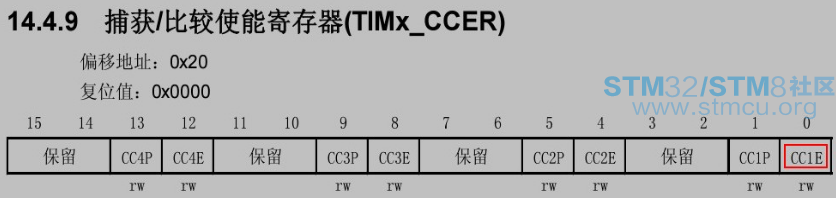

TIM3->CCER |= 1 << 0;//输入/捕获1输出使能 6、自动重装载预装载允许位(ARPE) 及 定时器 使能

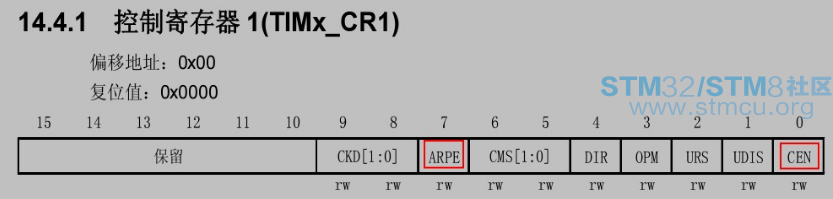

TIM3->CR1 = 0X0080;//ARPE使能(此句不配置也行)
" r, \$ ?) t, Y6 M vTIM3->CR1 |= 0X01;//使能定时器3 下面给出TIM3_CH1及TIM3_CH2的PWM输出代码: - void PWM_Init_TIM3_CH1(u16 arr, u16 psc)
" }" L e; |& X9 I# p& t7 j - {
; V$ H% ?) d: M4 R - //1、使能TIM3时钟 3 m% r% p t: ]
- RCC->APB1ENR |= 1 << 1;//使能TIM3时钟( R G! D" c1 H7 Y* O
- //2、配置对应引脚(PA6)的复用输出功能9 g# J5 ]% O' a0 j( \
- GPIOA->CRL &= 0XF0FFFFFF;//PA6清0
: i+ _8 \( s7 ~) }3 w, X% y - GPIOA->CRL |= 0X0B000000;//复用功能输出(推挽50MHz输出)
6 x" A3 c/ @1 f - GPIOA->ODR |= 1 << 6;//PA6上拉
' R2 x Y% _- l& ?5 u - //3、设定计数器自动重装值及是否分频
M9 ?4 ]+ U/ r& Q - TIM3->ARR = arr;//设定计数器自动重装值(决定PWM的频率)
! z0 G; L5 g( U - TIM3->PSC = psc;//预分频器 0为不分频
* o: {& z( S; _1 [6 B1 k$ [: I5 v - //4、设置PWM的模式
Q2 x" C5 C5 ~, K - TIM3->CCMR1 |= 7 << 4;//CH1 PWM2模式 * S+ i: ^+ g7 D' A# N
- TIM3->CCMR1 |= 1 << 3;//CH1预装载使能
& e& I1 E% P$ U- I+ k9 c& i( k - //5、输出使能设置4 L& ~& \* |; B
- TIM3->CCER |= 1 << 0;//输入/捕获1输出使能8 f5 R) ?3 n6 Q: k1 F1 q
- //6、自动重装载预装载允许位(ARPE) 及 定时器 使能6 f9 t, ?: G& g- Q1 i: ]
- TIM3->CR1 = 0X0080;//ARPE使能
. Y7 S) w' g9 f. y$ D5 _ - TIM3->CR1 |= 0X01;//使能定时器3: C }% j6 B& I. A) L
- }# \- W' a$ p2 X7 [. E& [
- void PWM_Init_TIM3_CH2(u16 arr, u16 psc)
, k: b& S" M+ @) V2 | - {; O Y) j2 R9 J9 U7 I6 v- A6 R
- RCC->APB1ENR |= 1 << 1;//使能TIM3时钟; s* g: w4 @( K1 i6 Z
- : k4 `* L7 U' H- X. ^
- GPIOA->CRL &= 0X0FFFFFFF;//PA7清0
5 }3 r# ^2 U9 m2 f% z - GPIOA->CRL |= 0XB0000000;//复用功能输出(推挽50MHz输出). C7 W" m% S+ Z; R& C
- GPIOA->ODR |= 1 << 7;//PA7上拉
1 B$ p6 E; l# ~4 m. k - TIM3->ARR = arr;//设定计数器自动重装值(决定PWM的频率)0 I1 F# q8 w2 U, C: i( H
- TIM3->PSC = psc;//预分频器 不分频+ ^9 e1 ^- r" x' O1 z- U
- TIM3->CCMR1 |= 7 << 12;//CH2 PWM2模式; o9 h# @& J. ?" G1 u0 V
- TIM3->CCMR1 |= 1 << 11;//CH2预装载使能
; Y& B8 ]2 ]- B4 F' K - TIM3->CCER |= 1 << 4;//输入/捕获2输出使能) _+ H9 N! J0 z f: d9 P
- TIM3->CR1 = 0X0080;//ARPE使能& ?/ s3 C% X$ m$ V* T
- TIM3->CR1 |= 0X01;//使能定时器3/ q$ I9 ]5 r/ E9 ^3 q- \
- }
复制代码 * k5 {) i! }3 B! C
频率: //Fpwm = 72M / ((arr+1)*(psc+1))(单位:Hz)
9 I( @2 M2 m7 X# I4 U! W8 p% x占空比: //duty circle = TIM3->CCR1 / arr(单位:%) 注:本文方法的一个定时器4个通道的pwm输出的频率是相同的,但占空比可以不同! ; _2 Z+ w! ?3 ^! I
|
