STM32学习笔记3——时钟系统

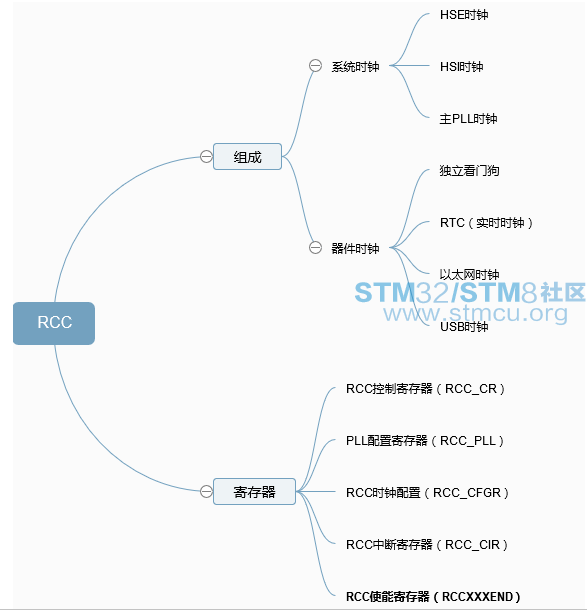

时钟系统结构大致如下图：

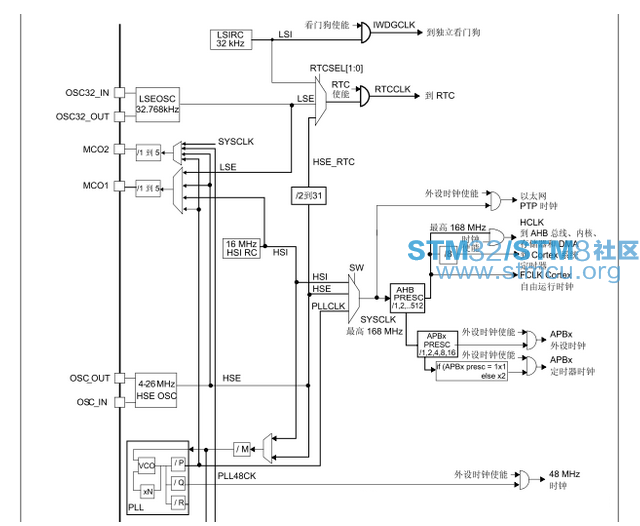

1.时钟树详解
  B- {' I6 J, H1 E
6 C/ B" O8 |* O# W& e, v" X
' J7 x, L- _, q* y先看上半部分。
* ?  i' f, k# e+ w1 `) C3 D从上往下有：
" @; m  M" M3 Y& D$ ~" Y1. 独立看门狗时钟由LSI即低速内部时钟（RC时钟）产生，大致为32kHz，由于是RC电路产生，故时钟不稳定
2. RTC可以选择上面的LSI时钟产生，也可以由低速外部时钟（LSE）产生，大小为32.768khz，具有功耗低，精度高特点
3. MCO1/2是时钟输出管脚，每个管脚可以输出4种时钟源大小，具体可在图中看出，但最高不能超过100MHZ
4. 系统时钟有三个来源；高速内部时钟（HSI）大小为16MHZ，高速外部时钟（HSE）通过OSC_OUT/IN接外部时钟或晶振，以及锁相（PLL）输出时钟，一般采用锁相环可以达到最大值168MHZ
5. 主锁相环主要通过HSE（常用）或者HSI作为输入，然后*N/（M*P） 作为系统时钟的输入源之一，走/Q则供给USB,随机数发送器及SDIO时钟。

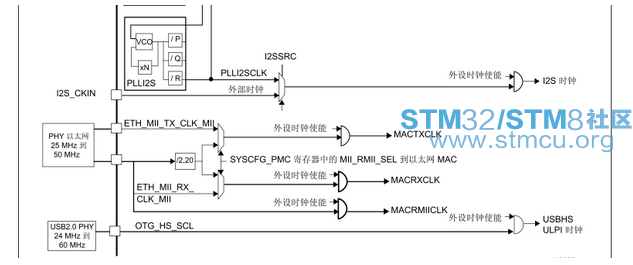

8 E% v% \, z, m副锁相环则是专用供给I2S（音频总线）时钟，可以来源外部时钟输入，HSE或者HSI
5 {% v- w1 ?' s8 ^4 |0 @- b& D* C. p6. 以太网和USB时钟

相关寄存器
# m) O6 J7 ?* |7 Z8 L4 {4 x1 }- }

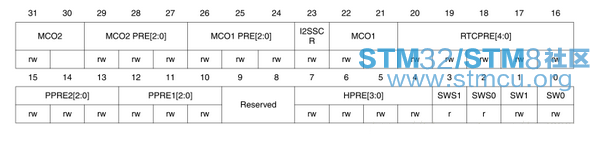

2 u% W2 t: Q; E一般来说，我们希望HCLK能达到最大速度即168MHZ，故我们常常采用锁相环输出。首先看CFGR寄存器：
0 C0 U* L( l# K- b* z8 T
  N  @  |  e) \HPRE是HCLK时钟分频，一般我们在此直接设为0000
" ]8 p+ D! p/ g' U/ hPPRE1/2为APB1/2时钟分频，其大小如下图:

) l  @: Q; z2 m1 d
按需要设置即可

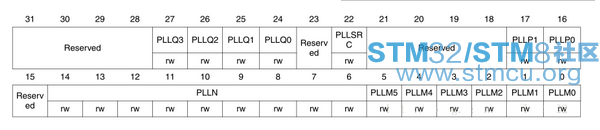

$ T5 E, R" l$ R3 a! rPLL_CFGR寄存器：

1 n- u2 f8 R0 }1 C+ Q; `主要设置主/副PLL中 PQR分频系数的值和选择HSE/HSI作为时钟输入

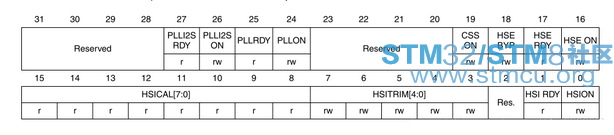

RCC时钟控制寄存器，主要控制PLL和HSI,HSE时钟的使能和开关


0 H- f; H; {" h2 g* }# M时钟使能寄存器：任何外设开始时候都必须使能时钟。操作非常简单，寄存器置1即使能。

4 D+ j: s& c& X7 D) @" r实例：

1. <font size="2">//返回值:0,成功;1,失败。

2. u8 Sys_Clock_Set(u32 plln,u32 pllm,u32 pllp,u32 pllq)

3. {
   6 B3 J9 n% G: e
4.     u16 retry=0;
   * K% N/ h$ @3 }$ s, R
5.     u8 status=0;

6.     RCC->CR|=1<<16;             //HSE 开启
   $ h$ T, j# `( @2 ?& z
7.     while(((RCC->CR&(1<<17))==0)&&(retry<0X1FFF))retry++;//等待HSE RDY

8.     if(retry==0X1FFF)status=1;  //HSE无法就绪
   5 _. x" |! C! S: O% w& H5 M8 {
9.     else
   & d8 O; ^; ~0 J# Q! P: t  b
10.     {
    " U9 ]& Z* e* S4 R  P" s) p- w
11.         RCC->APB1ENR|=1<<28;    //电源接口时钟使能

12.         PWR->CR|=3<<14;         //高性能模式,时钟可到168Mhz

13.         RCC->CFGR|=(0<<4)|(5<<10)|(4<<13);//HCLK 不分频;APB1 4分频;APB2 2分频.
    3 d* ?$ J8 z4 y1 M! C6 a
14.         RCC->CR&=~(1<<24); //关闭主PLL
    % Y6 ?, j" c/ ?. v$ d
15.         RCC->PLLCFGR=pllm|(plln<<6)|(((pllp>>1)-1)<<16)|(pllq<<24)|(1<<22);//配置主PLL,PLL时钟源来自HSE
    ; ]0 S) ]0 n9 j8 i! N
16.         RCC->CR|=1<<24;         //打开主PLL

17.         while((RCC->CR&(1<<25))==0);//等待PLL准备好

18.         FLASH->ACR|=1<<8;       //指令预取使能.
    + N" b" t8 z7 k1 e; X' W0 I
19.         FLASH->ACR|=1<<9;       //指令cache使能.

20.         FLASH->ACR|=1<<10;      //数据cache使能.
    " E& Q# W# @. R8 D
21.         FLASH->ACR|=5<<0;       //5个CPU等待周期.

22.         RCC->CFGR&=~(3<<0);        //清零
    ' l* ?/ w3 j: K5 e7 {
23.         RCC->CFGR|=2<<0;        //选择主PLL作为系统时钟
    8 X3 o+ S# [! f) n
24.         while((RCC->CFGR&(3<<2))!=(2<<2));//等待主PLL作为系统时钟成功.
    % O) D0 F* {" ?8 W  x$ z2 s
25.     }
    / U5 Y: E% a* G& W( w
26.     return status;
    . g  r' y2 v8 g) `3 ~
27. }</font>

复制代码
