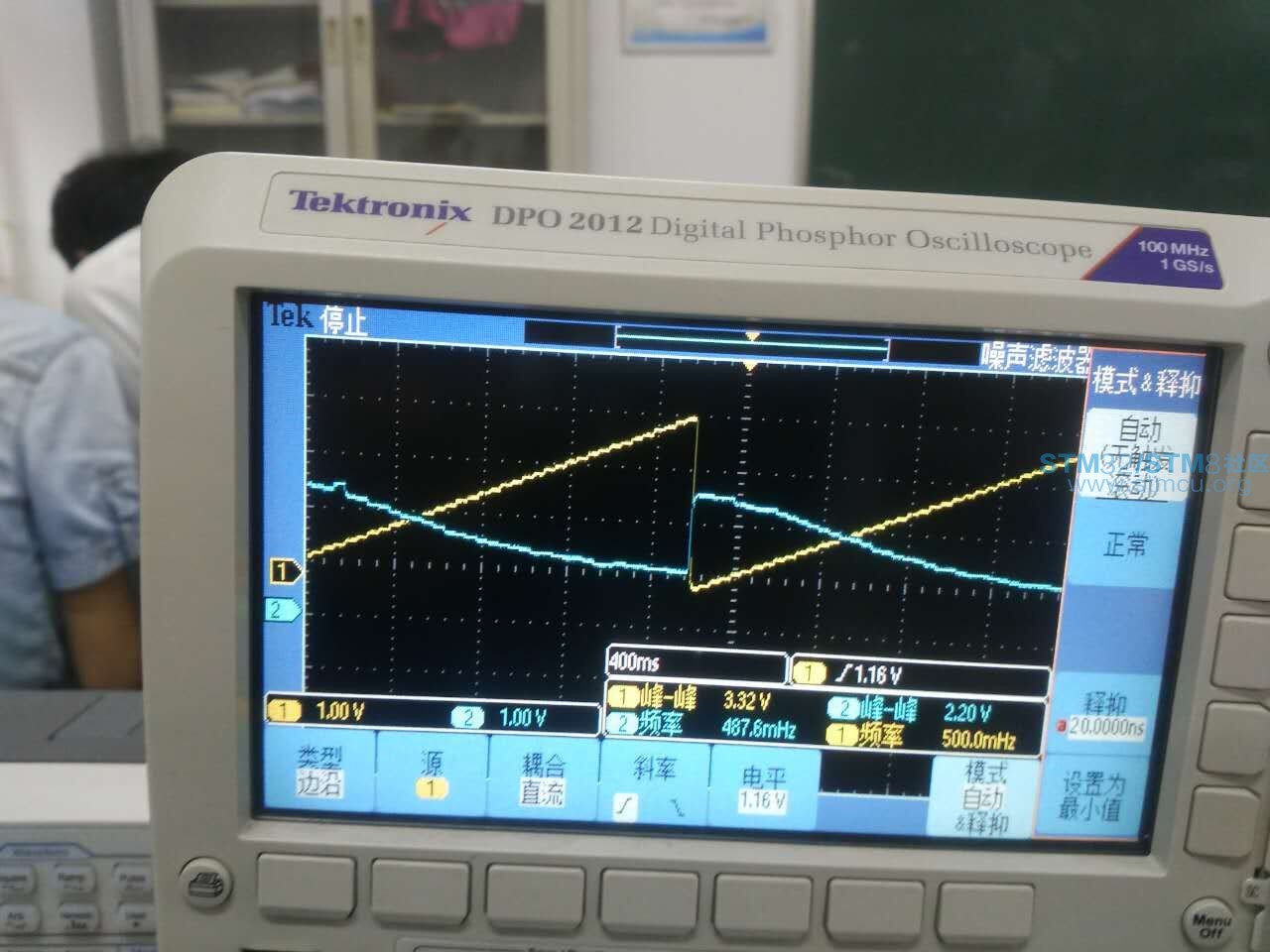

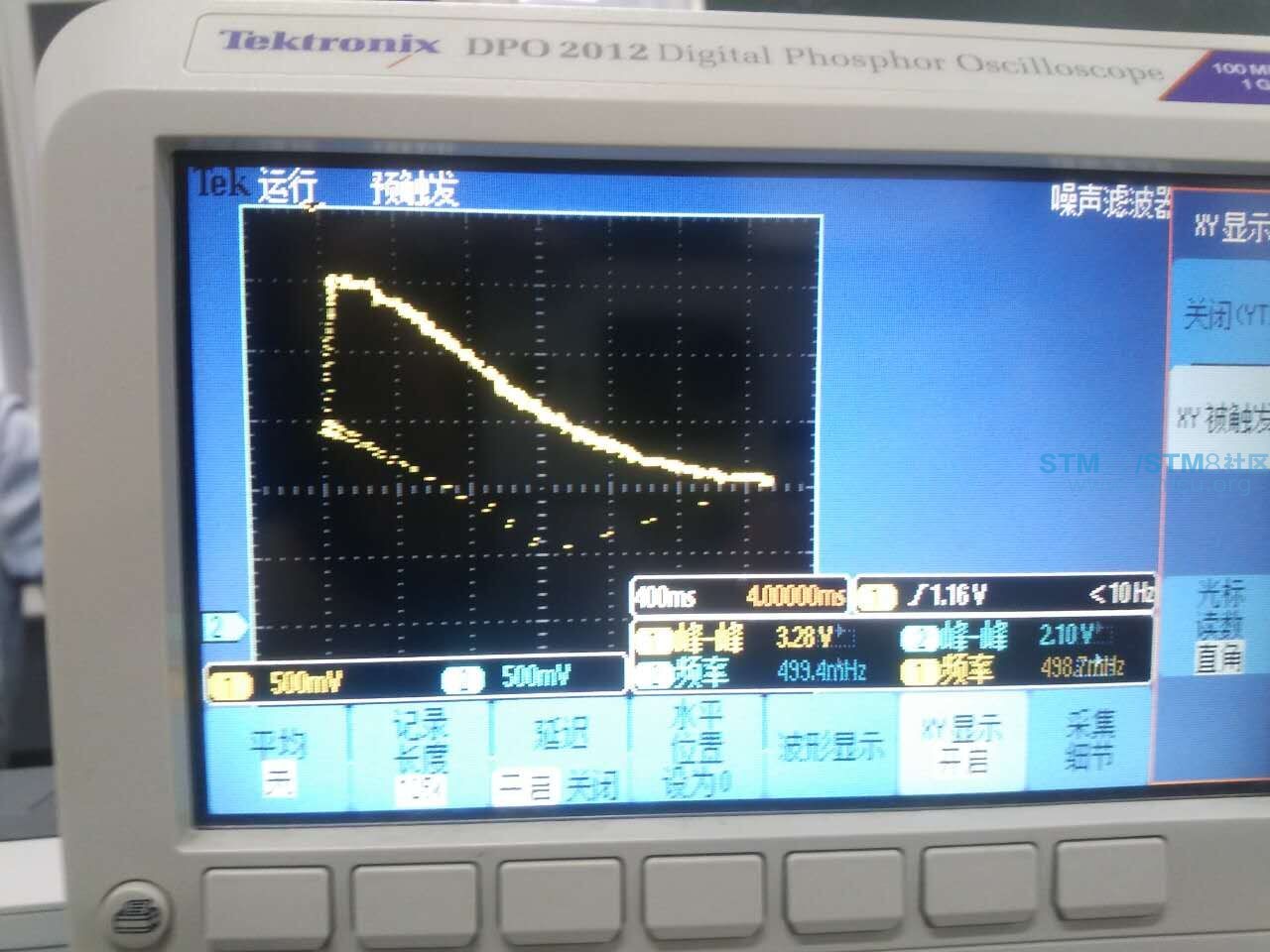

基础部分用的是用两个STM32F103实现，一个控制DDS，在自动扫频模式下，写1M频率字之前，输出一个trig信号，每50ms改变一次；另一个采集电压，DDS输出的信号在两级放大+乘法器+OP07下，采集幅度信息（平方），收到trig信号后，输出一路幅度PWM波，和频率PWM波，经过LPF和OP07送往示波器的两个通道，用 XY模式看幅频曲线；
& J; z# j% a7 d; w/ U提高部分，用金升阳模块就行5V转-5V和+-15V供电，双绞线进行传输，搭建调制解调电路；wifi放弃了；

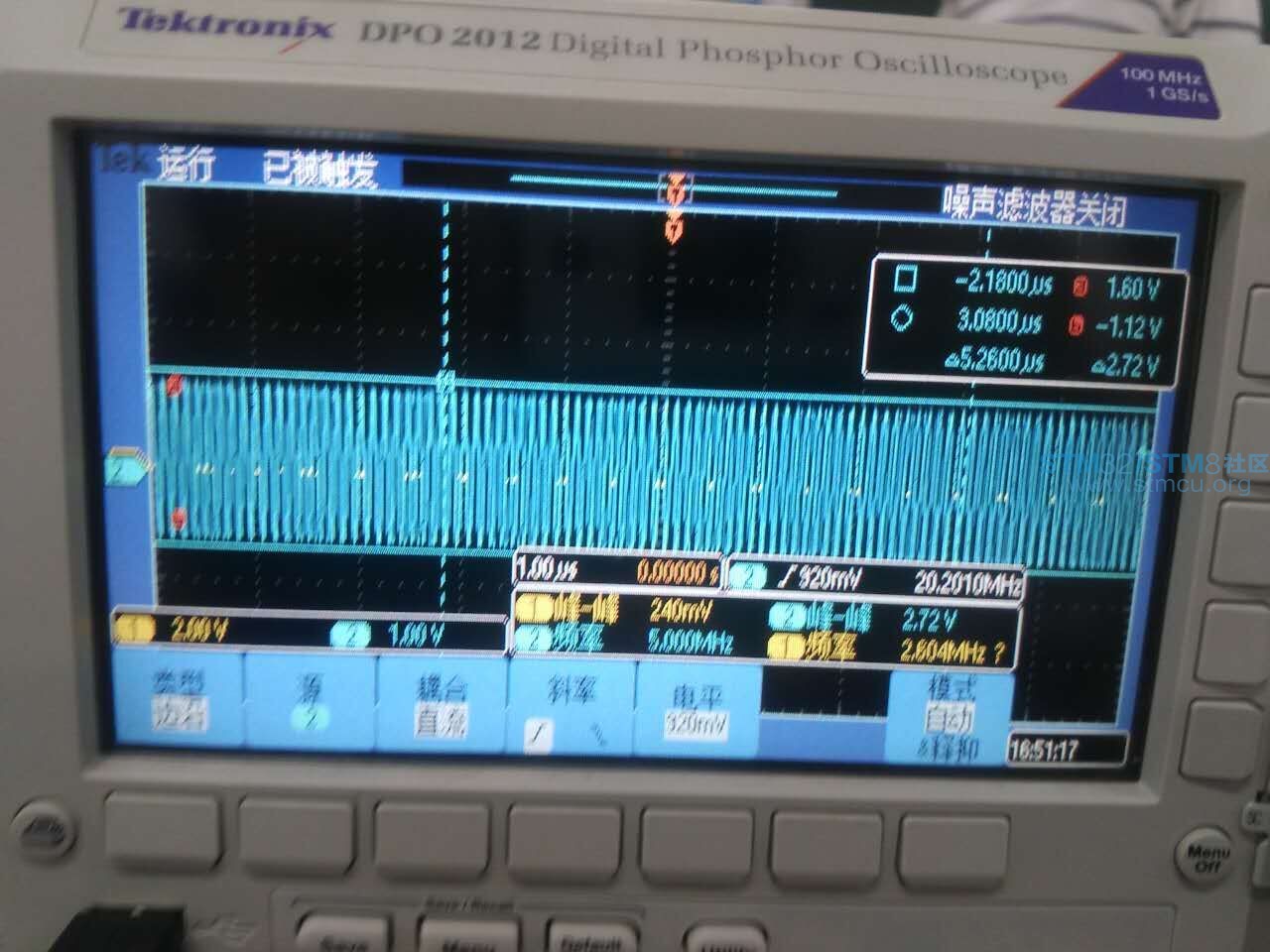

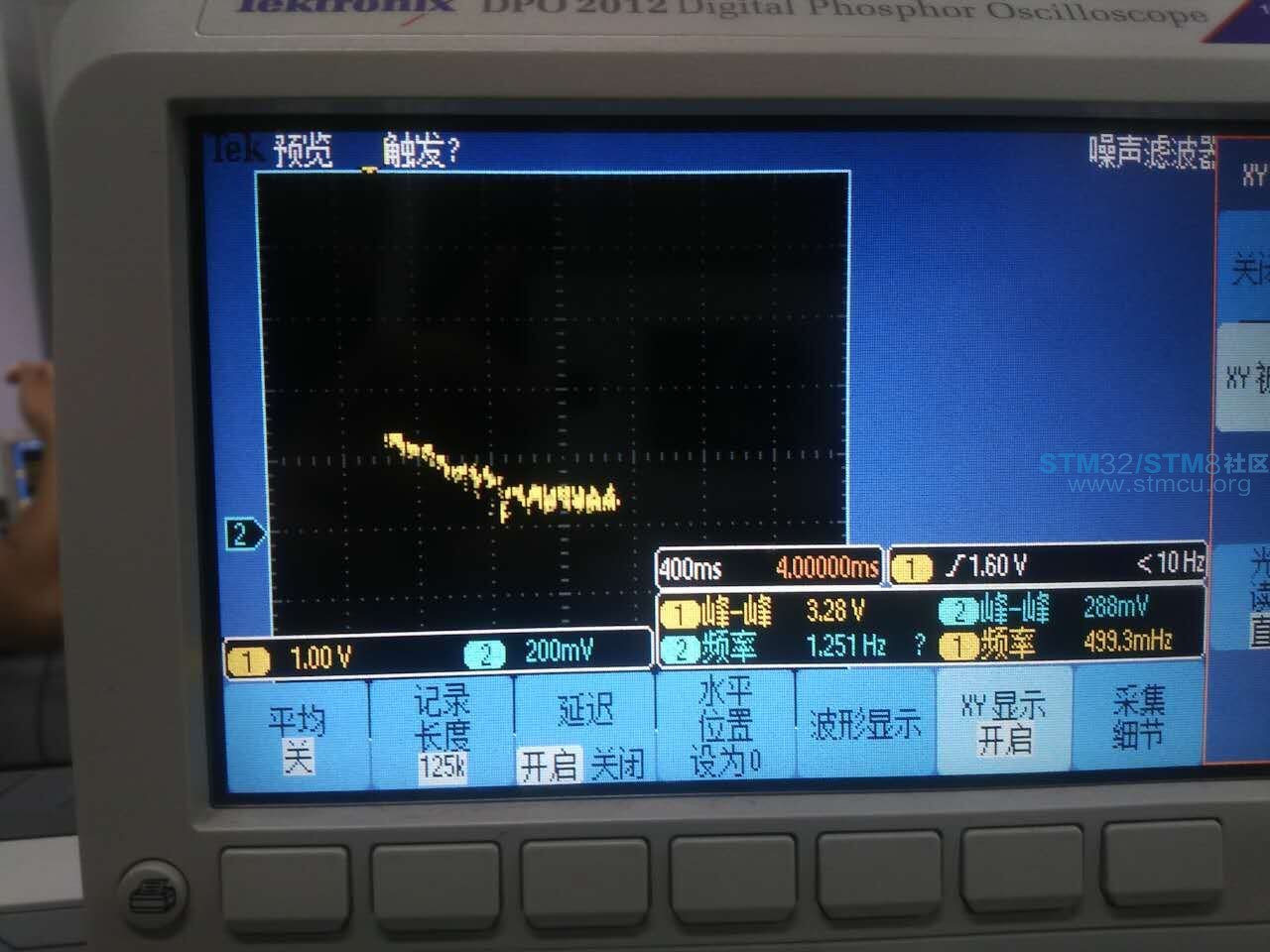

PS：幅频曲线有点往下，是因为程序里忘了开根号了

( ]7 }/ l  e9 h: L
! t/ ]. n, c$ a2 P6 u) [软件我就不上传了，比较简单：
信号源板子：设置一个DDS的频率字，延时50Ms，在设置1M的时候哦，输出一个高电平，作为触发使用；
3 _) X+ D  E$ k1 \* K! V- {采集板子：接收到触发信号，采集幅度信息，进行处理，输出两路PWM波，一路作为X信号，另一路作为Y信号，送到示波器上；
" }! m7 h/ R- J) S4 u  Y

gujiamao 发表于 2017-8-14 18:08
$ q  i* }8 T9 r9 K把PWM信号，通过一个trig信号，调制上去，通过双绞线之后哦，再把电平降低解调。PS：双绞线要用带特性阻抗 ...

你这个不只是在一个扫频周期内只给一个作为开始标志的触发信号吗，然后在采集的那板子上采集幅度信息。我一直纠结在传输这个问题。

小龙人FX 发表于 2017-8-14 16:28
8 T. E: P  x+ o请问一下通过一根双绞线传输频率信息和放大器输出信号你是怎样解决的

/ ?+ I  a/ ?, @  y  O把PWM信号，通过一个trig信号，调制上去，通过双绞线之后哦，再把电平降低解调。PS：双绞线要用带特性阻抗的...否则衰减的根本不能看

  |+ ~. `4 {$ J3 \5 w0 T  D

小龙人FX 发表于 2017-8-14 22:18
你这个不只是在一个扫频周期内只给一个作为开始标志的触发信号吗，然后在采集的那板子上采集幅度信息。我 ...

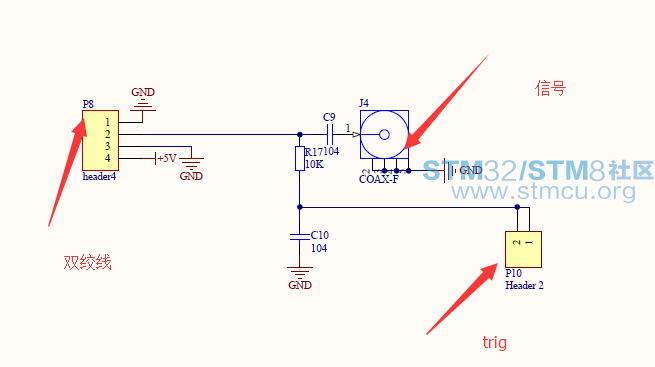

9 ~1 N- R3 F5 R% d提高部分，trig和信号需要调制解调的，否则没法传的看附件的图，我从原理图中剪切过来的

欢迎讨论！

下载下看看

赵工123 发表于 2017-8-14 10:00
下载下看看

/ {8 A5 Q# l& r0 P: F% F8 ?9 k: G报告上写的比较简单...

期待楼主用STM32作出好东西啊

顶大神

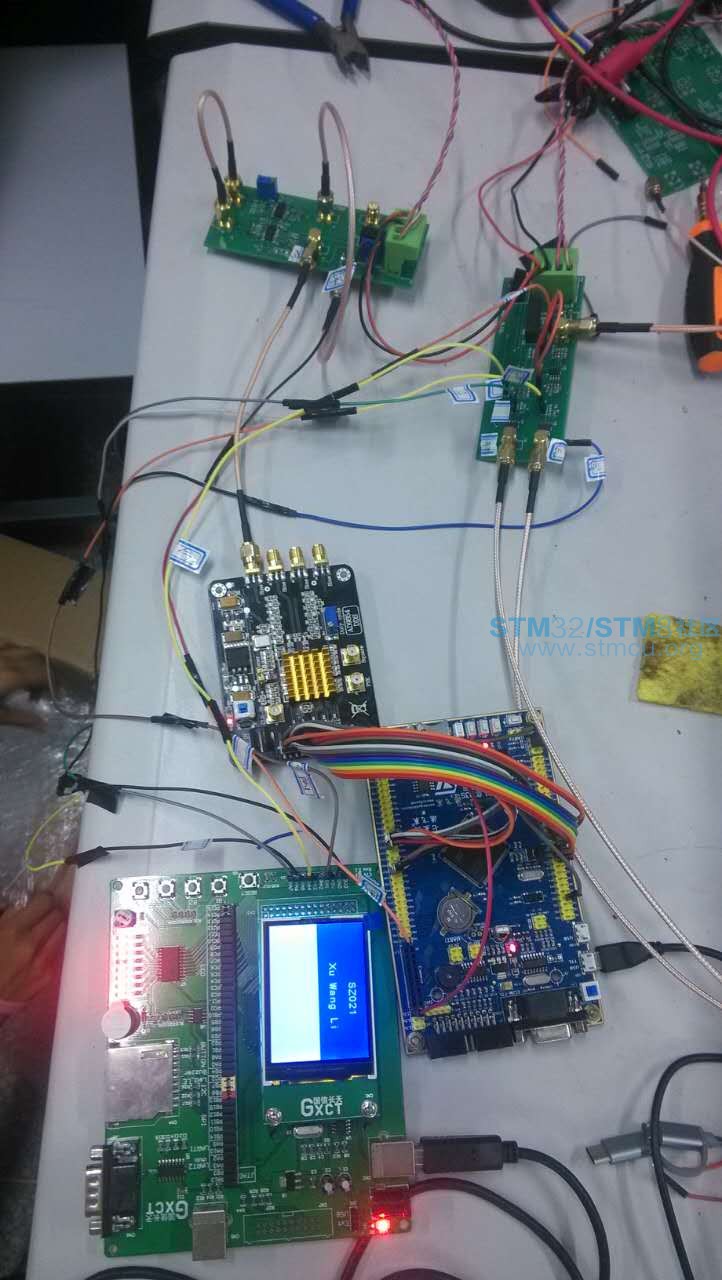

上传了原理图和实物图！！

不错

顶一下 不错

顶一顶，顶一顶

不错 顶一下

不错，顶一下。

顶一下，不错

顶
/ t; i( ?0 }( U6 F3 y

请问一下通过一根双绞线传输频率信息和放大器输出信号你是怎样解决的
