1 e# d5 g1 ?; c      STM32F769-DISCO 上面有个WM8994可以用于音频解码。WM8994具有高性能低功耗体积小等优点，曾用在早期的三星安卓手机上用到。下面的测试主要是使用WM8994播放WAV文件。


1、串行音频接口（SAI）
8 }. d' a" C  e& H9 j$ r6 H2 _SAI 接口（串行音频接口）灵活性高、配置多样，可支持多种音频协议。该接口适用于许多立体声或单声道应用。例如，它可配置为支持 I2S 标准、 LSB 或 MSB 对齐、 PCM/DSP、TDM 和 AC’97 等协议。将音频模块配置为发送器时， SAI 接口可提供 SPDIF 输出。SAI 通过两个完全独立的音频子模块来实现这种灵活性和可配置性。每个模块都有自己的时钟发生器和 I/O 线控制器。SAI 可以配置为主模式或配置为从模式。音频子模块既可作为接收器，又可作为发送器；既可与另一模块同步，又可以不同步。
* \. h8 H- z/ l& cSAI 主要由两个各自带有时钟发生器的音频子模块组成，每个音频模块集成一个 32 位移位寄存器，该寄存器由模块自身的功能状态机控制。数据存储和读取都是通过专用的 FIFO 来完成。 FIFO 可通过 CPU 访问，也可通过 DMA 访问以减轻 CPU 的通信负担。每个音频模块是独立的。这两个音频子模块可彼此同步。SAI 中指定音频模块的 4 个专用引脚IO口（ SD、 SCK、 FS、 MCLK）。
: z; K( A2 d3 E9 \$ X3 P

功能框图如下：

% u$ A* h; Y1 b7 Q
: v& a# o1 Q. M5 f3 ?9 h! a7 [, }STM32F769-DISOC 上面的WM8994通过SAI1_Block_A和MCU进行解码数据通信，WM8994的初始化和各项配置则通过IIC实现。
+ C# Y% ]$ v+ p) J

( T" y9 S$ d, ], m4 S
1 _2 J3 x" X* F$ S
# {4 Q& @5 _/ _( K! ]2、WAV格式文件
5 {! P* }+ s$ a2 P! s% i; [WAVE文件是计算机领域最常用的数字化声音文件格式之一，它是微软专门为Windows系统定义的波形文件格式（Waveform Audio）。WAVE是录音时用的标准的WINDOWS文件格式，文件的扩展名为“WAV”，数据本身的格式为PCM或压缩型。简单的理解WAV文件有一个文件头和数据部分组成，文件头里面包含该WAV的详细信息。一个典型的文件头格式如下：

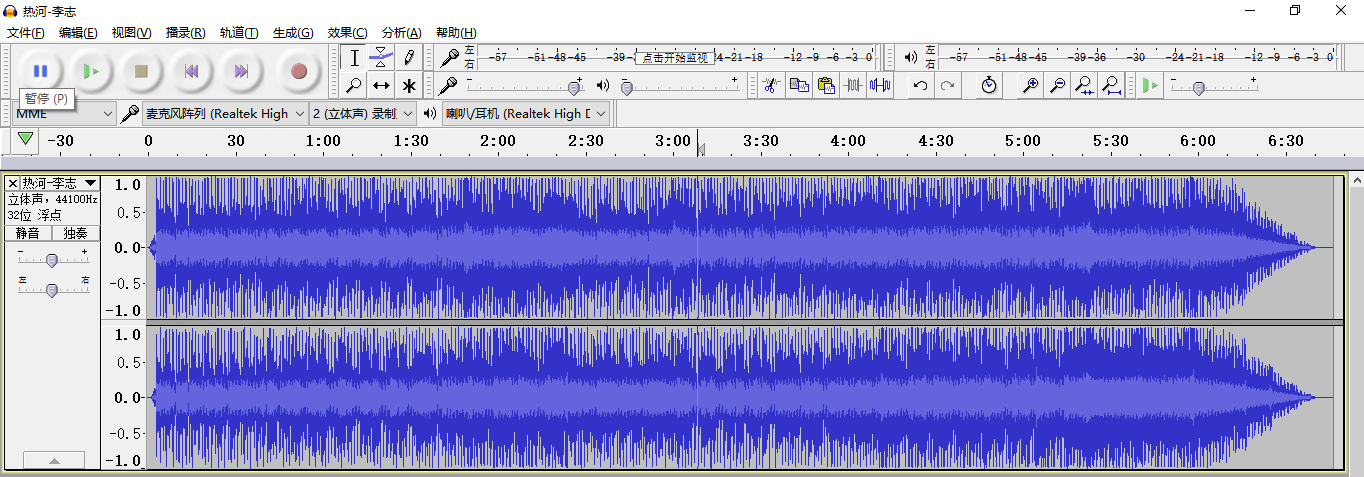

9 p0 M7 Q2 v- N5 ]9 B; Z9 f  ?; L3 M 这个文件头共有44字节，不同的格式文件头可能长度不同，为了方便处理我使用开源软件Audacity将WAV的头文件格式都转为相同的44字节模式，其他的参数为立体声44.1KHZ.
0 T. V0 u' S! C2 T. L% Y4 E: k



3、软件解码
1 y  `- ^; M: z7 D
   播放的WAV文件放在TF卡里面，文件系统使用开源的FATFS,为了支持较长的歌曲名字，需要在FATFS中打开长文件名支持模式。同时为了支持中文显示，我把汉字点阵放到了
7 j4 s, I* D8 a5 l: z9 F3 dSTM32F769-DISCO 的外置NORFLASH里面,具体的操作可以查看之前的帖子。

WAV的播放是使用DMA 循环模式把数据从SD卡搬送到codec进行解码，其中DMA使能了HalfTransfer和TransferComplete来不断的更新要解码的数据文件。
最开始的时候先将要解码的缓存写满，然后开始DMA传输，当传输完成一半时在使能标记开始更新前半部缓存，等传输完成继续更新后半部分缓存，这样可以实现更新缓存和
' P0 a5 y2 H7 J) ]2 m界面数据“同时进行”，当然这样做的前提是更新缓存数据速度要快于解码的数据，通过测试STM32F7完全没有压力。
. g+ `4 ~: G8 n* m% M
程序的流程如下：

• 先扫描SD卡找到WAV文件，将找到的WAV文件信息放入到一个链表中。
• 显示找到的WAV文件名称到LCD上，并更新要播放的文件（名称为绿色字体）。
• 根据预设的要播放的文件序号找到要要播放的WAV文件的信息，从SD卡里面读取填充播放缓存。
• 开始播放WAV后不断的填充播放缓存直到播放完成。
• 播放完成一个WAV文件后，根据播放模式（单曲循环、列表循环、随机循环）播放下一个WAV文件。
• 播放的过程中可以通过用户按键切换下一个WAV文件进行播放。
  1 J. Y$ I4 E5 J: ^) w" }4 n

7 n1 q1 _$ x% {) L6 \, L程序下载后的：

0 `2 ^  ?; o# @2 g/ |1 d1 y
" |4 S# _5 f0 g( G1 S0 ?$ H5 f! A
使用按键切换歌曲:

) H+ {7 y- z$ ]: _- Y  @: v) [
& F; M! J/ q9 I  O( Y) M) P4 U
mian 函数如下:

1.     _listfile_list *playfile;
   6 k0 n( |4 ]! _9 ?+ t$ F0 G% t
2.     CPU_CACHE_Enable();
   5 X$ J2 h0 q& ]1 f
3.     HAL_Init();
   ( }" f# U. n7 z0 |! @5 N9 [
4.     SystemClock_Config();
   ; r4 ?+ \( a# @7 a7 j) \1 l" c
5.     USART1_Init();
   % m6 O5 o0 X8 d# x, |7 c7 m
6.     HAL_Delay(200);

7.     BSP_LED_Init(LED_GREEN);

8.     BSP_LCD_Init();

9.     BSP_LCD_LayerDefaultInit(0, LCD_FB_START_ADDRESS);

10.     BSP_LCD_SetTextColor(LCD_COLOR_RED);
    # a2 U6 r$ y: i
11.     BSP_LCD_SetBackColor(LCD_COLOR_BLACK);

12.     HAL_Delay(500);

13.     BSP_QSPI_Init();
    # d4 I) h, t  l! ]% J
14.     CopyFont2NorFlash();

15.     BSP_QSPI_EnableMemoryMappedMode();

16.     CheckGBKFont4NorFlash();

17.     BSP_LCD_Clear(LCD_COLOR_WHITE);
    + N" }2 x  b7 J; i
18.

19.     FatFs_SD_Init();

20.     wavfilenum = ScanWavFiles("/");
    " p7 [7 d4 \0 h( O- J2 H; f# _
21.     PrintfWavFileTest();
    * r9 c: S) t- A( Z1 E3 k
22.     UpdateWavFileColor(playfilepos,playfilepos);

23.     playfile = list_search(WavFileList, playfilepos);
    % i  L& |: d3 u* V9 p, ]8 w$ w
24.
    + W0 W5 J0 A8 _% n
25.     if(playfile == NULL)while(1);
    ' k& s! R4 N4 p9 i
26.
    ; v7 X( ~1 X( S( F1 M* B9 w
27.     //´

28.     wavFileLen = OpendWavFile(playfile->filename);

29.     //
    ' S0 z. Z% K6 M1 A( ?5 U
30.     ReadWaveFile(BuffHead, PLAY_HEADER);

31.     //
    $ i( d3 `3 @0 f  x8 P( l5 v, k- F
32.     ReadWaveFile((uint8_t *)PlayBuff, PLAY_BUFF_SIZE * 2);
    ) ]/ |& m4 o/ l4 I" h
33.     Playback_Init();

34.

35.     /* Start the playback */
    - q+ v( P0 k1 h) u/ o' _
36.     if(0 != audio_drv->Play(AUDIO_I2C_ADDRESS, NULL, 0))

37.     {
    + C- a5 w3 \* ~  a) e2 j4 S
38.         while(1);
    : d) T; y4 |' x
39.     }

40.

41.     if(HAL_OK != HAL_SAI_Transmit_DMA(&SaiHandle, (uint8_t *)PlayBuff, PLAY_BUFF_SIZE))

42.     {

43.         while(1);
    , v7 ]2 G8 Z& Y- P& ]- {
44.     }

复制代码

需要注意的是程序里面默认播放是44.1KHZ立体声的WAV文件，如果是其他的格式的要在播放之前更新SAI的配置。
/ l! x' M: w: @3 y

1.    SaiHandle.Init.AudioMode      = SAI_MODEMASTER_TX;
   ; E  a7 S! A4 l7 f6 l) c6 {$ }3 y6 v& P
2.     SaiHandle.Init.Synchro        = SAI_ASYNCHRONOUS;
     e7 v: o' e5 f' O+ B: s" k8 x7 E
3.     SaiHandle.Init.OutputDrive    = SAI_OUTPUTDRIVE_ENABLE;

4.     SaiHandle.Init.NoDivider      = SAI_MASTERDIVIDER_ENABLE;

5.     SaiHandle.Init.FIFOThreshold  = SAI_FIFOTHRESHOLD_1QF;

6.     SaiHandle.Init.AudioFrequency = SAI_AUDIO_FREQUENCY_44K;
   * F9 H2 T2 w/ o9 r$ ~
7.     SaiHandle.Init.Protocol       = SAI_FREE_PROTOCOL;

8.     SaiHandle.Init.DataSize       = SAI_DATASIZE_16;

9.     SaiHandle.Init.FirstBit       = SAI_FIRSTBIT_MSB;
   3 s/ Z- H; @2 y7 w! h; }! i
10.     SaiHandle.Init.ClockStrobing  = SAI_CLOCKSTROBING_FALLINGEDGE;

11.
    ; Z3 ]$ c, P8 S, H! o9 S+ E) z
12.     SaiHandle.FrameInit.FrameLength       = 32;
    ! `. u* e8 |6 x7 L/ J
13.     SaiHandle.FrameInit.ActiveFrameLength = 16;
      ^0 d4 ]7 Z7 M: q; N1 p* ^
14.     SaiHandle.FrameInit.FSDefinition      = SAI_FS_CHANNEL_IDENTIFICATION;
    ' p6 u- J0 D5 G( h2 r# q
15.     SaiHandle.FrameInit.FSPolarity        = SAI_FS_ACTIVE_LOW;

16.     SaiHandle.FrameInit.FSOffset          = SAI_FS_BEFOREFIRSTBIT;

17.
    / a: d& l6 b; E
18.     SaiHandle.SlotInit.FirstBitOffset = 0;

19.     SaiHandle.SlotInit.SlotSize       = SAI_SLOTSIZE_DATASIZE;
    - v( B; \! W2 Y: V3 [+ |& D# Q
20.     SaiHandle.SlotInit.SlotNumber     = 2;

21.     SaiHandle.SlotInit.SlotActive     = (SAI_SLOTACTIVE_0 | SAI_SLOTACTIVE_1);
    7 ~1 k9 U7 @% N2 O

复制代码

) l1 C7 o9 \  e: I: G  V



4、最后

     使用STM32F769-DISOC配合论坛之前送的小音箱，播放音乐的效果和我手机电脑播放的听不出区别。我用手机语音备忘录录制了一段放在附件里面，感兴趣可以试听下。


PS：附件的源码里面我默认关闭了汉字库下载到NORFLASH,如果是第一次运行程序请打开相应的宏定义加载字库。
$ ^$ f7 N7 j  t# H& F6 c
8 B4 m# S- Q9 J' |0 L* ?
测试代码和文件：
audio.rar (3.89 MB, 下载次数: 378)

2017-8-19 20:56 上传

点击文件名下载附件
20170819 195724.rar (951.44 KB, 下载次数: 94)

2017-8-19 20:55 上传

点击文件名下载附件
热河-李志.rar (10.41 MB, 下载次数: 473)

2017-8-19 21:06 上传

点击文件名下载附件
