本篇文章三个主题：FSMC有关配置、一串字符显示原理、汉字显示原理。。下面进入正题
9 m6 Y% U4 l9 W8 r: C一、FSMC的有关配置（博主用的是FSMC_A10）：
      FSMC的介绍就不介绍了，网上一大片。我们就讨论讨论为什么用FSMC的地址线与TFTLCD的RS引脚相连？以及我们如何往LCD写数据/命令？
, ^- Q+ |0 L. u% E) k- J7 ~, ?      FSMC称为可变静态存储控制器。可变：之所以称为“可变”，是由于通过对特殊功能寄存器的设置，FSMC 能够根据不同的外部存储器类型，发出相应的数据/地址/控制信号类型以匹配信号的速度。（这点很重要，后文会提到。。）
      简单说明一下吧~为什么不拿STM32的IO口直接接LCD的对应引脚？（看看我上边发的链接就清楚了），大致就是操作麻烦，效率低嘛。。好，FSMC是吧TFTLCD当成SRAM设备来用的，其操作时序和SRAM的控制完全类似，唯一不同的就是TFTLCD有RS信号，但是没有地址信号。
      TFTLCD是通过RS信号来决定传送的数据是数据还是命令，本质上可以理解为一个地址信号，比如我们把RS接在A10上面（当然A0-Axx都可以）。那么LCD到底是怎么判断我们写的是命令还是数据呢？下面是重点！！!
3 o& l9 k6 H5 [* T' s6 P      以战舰的程序为例：

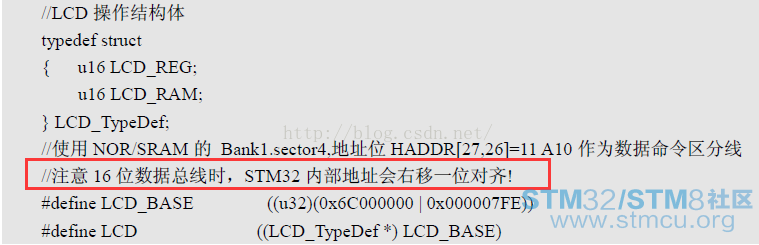

9 b) @* u! U! a5 c! E8 S      这里因为数据线宽度是16位时，HADDR[25:1]->FSMC[24:0]，相当于右移一位。下面是战舰给出的A10偏移量：

      0x6c000000相比大家都没有问题。按理说A10的偏移量应该是2的11次方（0-10）=2048，转换为16进制就是800，那也比7FE大两位！
0 G& f# K6 V# Q6 ]* @      （这里复习下基础知识：RS=0，写命令；RS=1，写数据。）
      为什么呢？我是这么理解的（倒推法）：按我的思路推，如果我们取LCD->LCD_REG的地址0x6c000800的话，当地址右移时，第10位就不是0了，而是1。对应RS=1，那么对于LCD就不是写命令了，而变成写数据了；又因为结构体内部成员对齐规则，LCD->LCD_RAM的地址就是0x6c00802了，当地址右移时，第10位也是1，对应RS=1。还是写数据！！！！
7 @2 w9 y; a- o0 w. \2 G      推到这应该明白了。如果按正常算法来计算的话，RS就只会等与1，就不会区分写命令和写数据了。
1 z0 e  z- e* w6 ~$ e      故我们要将A10的偏移量减去两位。就得到图中战舰的0x000007FE了。LCD->LCD_REG的地址就是0x6c0007FE了。当地址右移一位时第10位是0，对应RS=0，为对于LCD就是写命令了；而因为结构体内部成员对齐规则，LCD->LCD_RAM的地址就是0x6c000800了。当地址右移一位时第10位是1，对应RS=1，为对于LCD就是写数据了。这样FSMC就能区分传送的是数据还是命令了。。大功告成！
) E% I# H/ {( a7 ]) M! ~      到这里，问题来了：我们就控制A10这一根线怎么就可以完成读写了呢？那些十多个引脚的电平又是谁在控制呢？
      这个神秘的‘人物’就是上文我们提到的FSMC啦！先看一个战舰上的写寄存器函数：

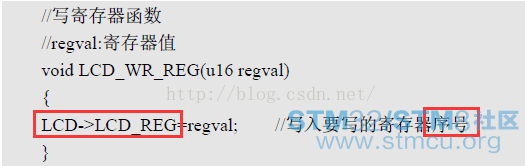

      第一个图：这里的LCD->LCD_REG是一个地址（0x6c000007FE），这里的寄存器序号哦：是指LCD手册里定义的寄存器地址。只要我们往LCD->LDC_REG这个地址里写一个变量（地址）。因为LCD->LDC_REG这个地址是FSMC管辖的。所以这时候FSMC就要勇敢的站出来管了~FSMC会自己生成相应的时序，包括CS、WR、RD和IO方向都是由FSMC控制！这就大大便利了我们对LCD的控制。

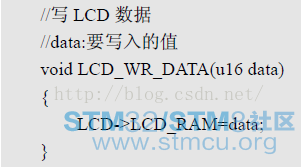

( F0 q! F  K" Z. n) m7 Y$ r& T; i         第二个图：这里的LCD->LCD_RAM也是一个地址（0x6c00000800），LCD->LCD_RAM=data;是往该寄存器地址里面写入数据。

% z7 L, R6 [- w( f7 {二、一串字符的显示原理（战舰）
      1、比如我们要显示一个字符串LCD_ShowString(x,x,x,"hello STM32");x：是一些坐标哦和字体大小参数，先不管→_→
9 ~8 \" q5 n4 g1 q' x      2、那我们就得调用字符显示函数：LCD_ShowChar();来把一个字符的点阵全部取完。
      3、字符是有点组成的，故在字符函数中不断调用画点函数LCD_DrawPoint();来画点（往LCD->LCD_RAM里写颜色值，这个颜色值在lcd.h里被定义为16位的地址）。
      4、至此，在lcd_init()中有过LCD屏的初始化（设置显示参数），就可以显示了。

$ Y9 ~& i% C- L7 z8 N) _6 K& v5 {      5、简析一下叠加和非叠加的原理吧→_→
      叠加就是字符点阵中是‘1’就用赋画笔颜色，是‘0’就赋背景颜色（那个字符的背景颜色，与全屏背景颜色无关），没毛病！因为最后显示的时候有个覆盖的作用。就是先把全屏颜色显示出来，再在全屏颜色的基础上覆盖上你的字符。所以就显示出叠加和非叠加（只有一个画笔颜色）了。
: @# I$ y8 C. T7 q# ~5 p! N三、汉字显示原理
      其实汉字显示和英文显示一个原理。很简单！显示的原理就是根据你的汉字字模字节大小来画点。
  ~+ r8 C3 y1 G" T0 U" S1 ?4 W      简单说说哈：大家都知道，字母的显示原理就是两个for循环（博主就知道这个），第一个for是控制‘行’的，第二个for是控制‘列’的。先给两个例子：比如显示一个16*08的字母，第一个for是循环16次，第二个for是循环8次；显示一个24*24的汉字，第一个for是循环72次，第二个for还是循环8次。不知道到这里大家看没看出来什么规律来→_→
      规律：第一个for是字模所占的字节数，第二个for是每次画8位（从列最高处往下描8个点），字符显示函数中间会有y-y0的字样，这是判断一列点数是否达到16或者24个了，是就x+1，换下一列。
      总的来说，汉字的字模字节说就是比字母字模字节数大。修改的也就是第一个fo和y-y0里面的参数。
9 S' j0 S" }) E% h/ c      博主不才，大牛不喜勿喷哦~！
