单独买的X-NUCLEO-IHM07M1扩展板可以正常使用！

网事悠悠 · 2017-08-31T11:51:27+00:00

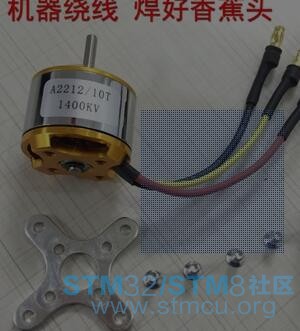

本帖最后由网事悠悠于 2017-8-31 19:52 编辑 " M: b8 J& m i . ^$ e7 L" s! O自己单独买的将X-NUCLEO-IHM07M1扩展板和NUCLEO-F302R8，接好后，参照https://www.stmcu.org.cn/module/forum/thread-613143-1-1.html提供的接法，& r( m) g4 }5 x. R. M+ L : t) H3 U9 p6 {- o - |" o( G' S+ o" [7 A) U0 X. H, b# c5 C Q) b 在NUCLEO-F302R8 核心板上确保JP1断开，JP5电源跳线选择E5V，JP6短接；8 t" s7 X2 B5 l0 d( S Q: N; Y 在X-NUCLEO-IHM07M1扩展板上，确保JP9和JP3跳线短接。3 U2 I+ E4 s3 q- O4 K$ S 选择矢量(FOC)控制算法，需要将JP1和JP2闭合，同时J5和J6选择3SH边短接。4 ~& V. u& c9 K% [ 4 `! c- }5 l+ P4 s l7 B8 z6 c提示一下，单独使用F302R8时需要将JP5跳U5V，通过U口供电。" [, B" G7 J/ t8 j: L( B* \5 i, U + i0 w, a. }9 N: f 测试电机套件时，使用外部供电方式，所以将JP5跳E5V。2 S7 C2 Z: w. @9 m* D( H 7 U# {3 @/ r3 Z8 [) b: r2 d 6 h+ c5 ~5 q2 I) `7 J使用STMotorProfiler操作时，能正确更新固件，可以正常使用。! e! }2 N2 C3 j( J& r) l # Z% T1 J7 }1 D' `' @ % Z) A7 O+ \2 F! E' Z6 [7 h4 I+ |# T+ r. m; k1 \ 8 w' ~' \7 }# x3 p * j+ X9 N/ H. F8 n, G使用的电机是新西达，淘宝购入15元。 ( j5 N# ~0 v4 [/ o. m 9 h& H* k3 H& }% |( n1 ~ + [" ^4 e$ W7 C0 W. F0 N( @" P# |' O$ i , b1 g5 o( z% r( W8 M 9 E8 t5 y, n2 y% O' l5 ]& ~1 B & ?9 b, ]/ f2 q' E1 S6 c0 |( h+ J2 p @- `+ ~) L ( ]; @0 k6 ^. n/ s 0 ~, F, M) ~& Q6 G8 ~1 |" ^2 ]

[复制链接]

网事悠悠发布时间：2017-8-31 19:51

技术帖
文章封面:	-
文章简介:	-

本帖最后由网事悠悠于 2017-8-31 19:52 编辑

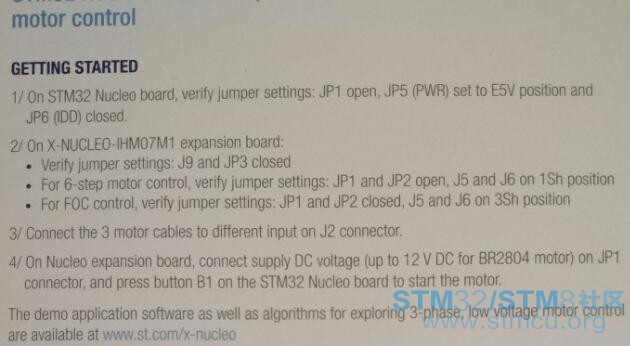

自己单独买的将X-NUCLEO-IHM07M1扩展板和NUCLEO-F302R8，接好后，参照https://www.stmcu.org.cn/module/forum/thread-613143-1-1.html提供的接法，

在NUCLEO-F302R8 核心板上确保JP1断开，JP5电源跳线选择E5V，JP6短接；
在X-NUCLEO-IHM07M1扩展板上，确保JP9和JP3跳线短接。
选择矢量(FOC)控制算法，需要将JP1和JP2闭合，同时J5和J6选择3SH边短接。

提示一下，单独使用F302R8时需要将JP5跳U5V，通过U口供电。

测试电机套件时，使用外部供电方式，所以将JP5跳E5V。

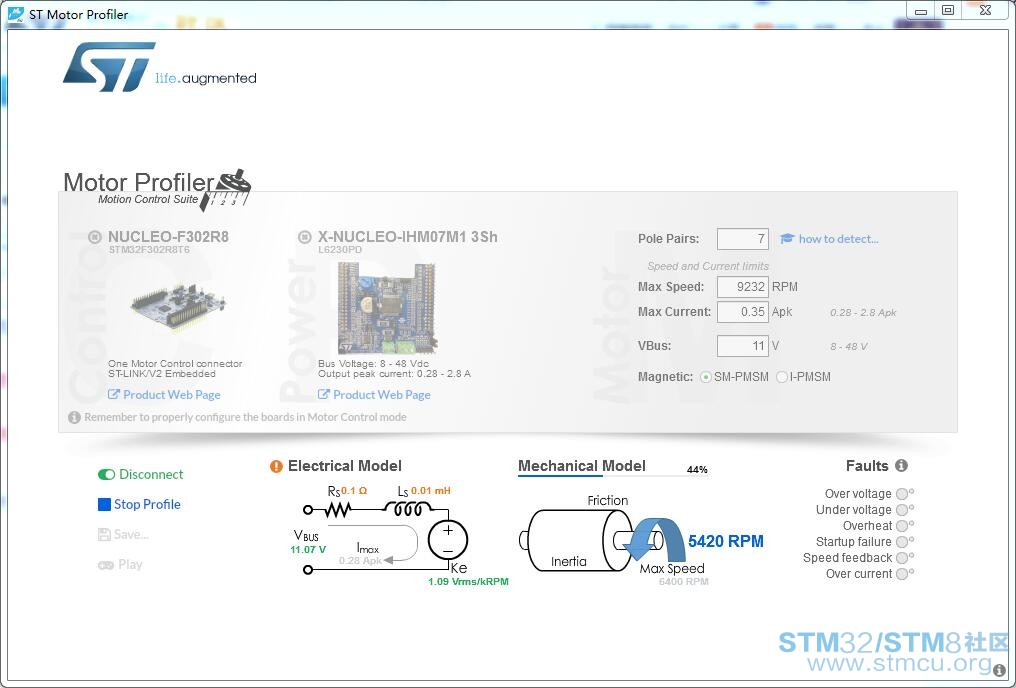

使用STMotorProfiler操作时，能正确更新固件，可以正常使用。
