AN4991
% P( _+ Q& w5 D应用笔记
' m0 R* u7 d! s' ~: B% L; c如何使用USART或LPUART将STM32F0/F3/L0/L4微控制器从低功耗模式唤醒

. d: V& i7 K( l' N
前言
1 g) V/ B% w3 A, H3 X通用同步/异步收发器（USART）和低功耗通用异步收发器（LPUART）以先进的低功耗模式功能为特色，即使在MCU处于低功耗模式且APB时钟被禁用时也可以正常接收数据。在本文档中，STM32仅指表 1中列出的产品系列。

$ @! C( c$ ]" s7 i6 S7 u" o! s5 o
) S+ ~, \: E' Y! j; n' C3 s' g

- d' N! b7 ]1 D+ [* B* ]2 |7 E
4 R" k2 c2 g2 S* ?1 可通过USART/LPUART唤醒MCU的低功耗模式

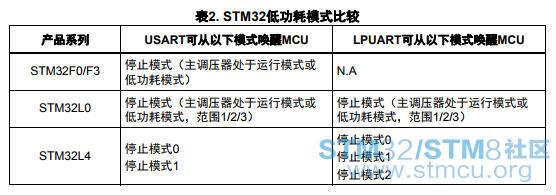

USART和LPUART可将STM32 MCU从低功耗模式唤醒。表 2给出了不同MCU系列的低功耗模式的总结。
* e" D  z# u4 A2 j

& [" z7 e" N9 P% _; q2 o关于以上低功耗模式的详细描述，请参见相应参考手册的功率控制部分。

) Z5 R; F8 u/ J0 S
3 x" L& Y5 [4 f4 Q2 USART/LPUART唤醒功能
2.1 双时钟域
仅当外设支持双时钟域时，USART/LPUART才能将MCU从低功耗模式唤醒。这意味着可通过独立于APB时钟的时钟为USART/LPUART提供时钟。此时钟可以是HSI或LSE时钟。因此，即使USART/LPUART时钟被禁用且MCU处于低功耗模式，USART/LPUART也能够接收数据。

2.2 USART/LPUART唤醒源
, ]! O5 a. v& u有不同的USART/LPUART唤醒源可用于将MCU从低功耗模式唤醒：
1 B, |9 @; Z- |( Q& X$ G$ ]• 通过USART/LPUART_CR3寄存器的WUS位字段选择的特定事件。
00：在地址匹配时唤醒（按照USART/LPUART_CR2寄存器的ADD[7:0]和ADDM7的定义）
+ i9 b) o2 \  K! c) U9 N: @01：保留
' G6 h5 _) @$ X+ Z+ d  v) n0 f* J10：检测到Start位时唤醒
11：在每次接收到数据时唤醒（即USART/LPUART_ISR寄存器中RXNE置位）

6 u! g% z- b- q" B! G当唤醒事件得到验证时，通过硬件将USART/LPUART_ISR寄存器中的WUF标志置位，无论MCU处于低功耗模式还是运行模式。如果USART/LPUART_CR3寄存器中的相应中断使能位（WUFIE）置位，它将生成唤醒中断。
• RXNE中断
% z6 \* z- o1 E+ i" W; D8 U7 d在进入低功耗模式前，必须通过USART/LPUART_CR1寄存器中的RXNEIE位置位来使能RXNE中断。
为使USART/LPUART能够将MCU从低功耗模式唤醒，在进入低功耗模式前，USART/LPUART_CR1控制寄存器中的UESM位必须置位。
5 r: d( L7 e! j% E  i$ \( L; ^- V
; |7 V, C1 n7 G: K& {2 T.....
' j- x7 h  w9 O( D, [
9 i6 K" i, s- d$ |0 ]1 q! t
阅读更多内容，请下载文档：
