AN4908
' ?4 j1 T" p) s  x. U/ C3 n应用笔记
STM32 USART自动波特率检测

, _2 \5 n; y0 |
0 f: e  X- w% r/ R( t前言
1 p4 G# y6 Z% j1 Y" L* T( `0 W正确的USART通信要求发送和接收波特率的匹配度足够高，否则可能发生通信错误。
当在两个设备之间建立通信链路时，自动波特率检测十分有用，因为从设备能够检测到主控制器的波特率并进行相应的自我调整。这需要使用一种自动机制来确定波特率。
9 E( i  b+ r2 k8 Q+ m. o. S6 r- N$ q' E某些STM32器件中内置的USART外设提供许多功能，包括硬件自动波特率检测。
2 B% m. f9 E( C: n$ L; [- G本应用笔记旨在介绍STM32微控制器的自动波特率检测功能，并为没有在硬件中实现此功能的STM32器件提供替代软件方法。
* O: D$ D2 L8 s; s" p& \. \
1   硬件自动波特率检测
1.1  特性概述
自动波特率检测（ABR）使接收设备能够接受来自各种以不同速率工作的发送设备的数据，无需事先建立数据速率。
5 M7 c) |+ U! N! X+ \, e0 U2 T在一些STM32产品中，USART能够使用专用硬件自动确定波特率。

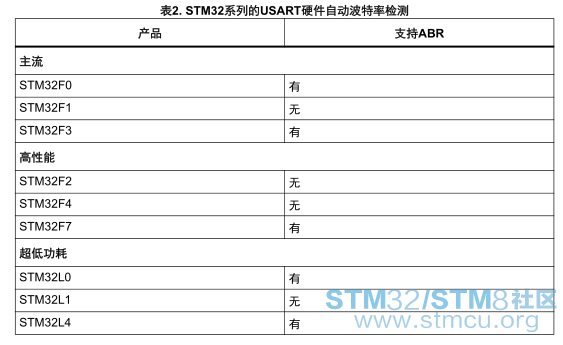

表  2提供了支持自动波特率检测的STM32系列设备的概述。


% l2 v, e7 |( E- B! W& S对于内置ABR的STM32系列设备而言，并非所有实例化USART接口均支持自动波特率检测。

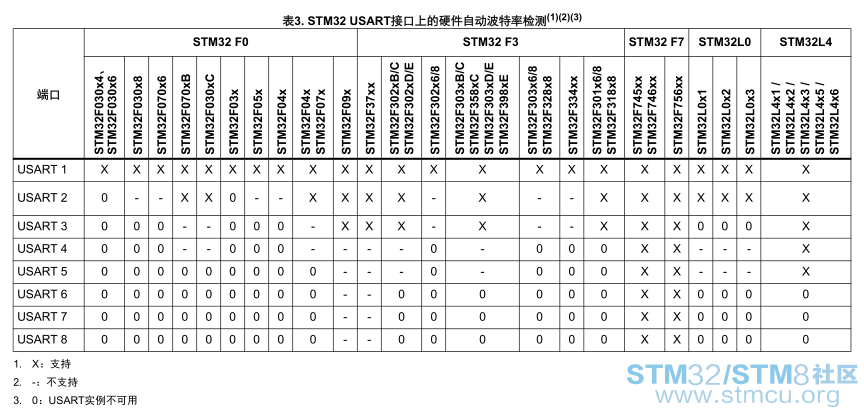

, q3 A  b0 B2 C6 K  z" F表  3详细说明了这一限制。
. e. v) X$ B* z  a) S1 z, O
8 c3 Y% r& f: J9 m9 G
1 t9 B8 e) a% C5 o* F" q
  g1 e7 N! v* b# S! ~1.2  自动波特率检测模式
ABR是指接收设备通过检查第一个字符（通常是预先选择的标志字符）确定传入数据速率的
8 B2 K* }+ p2 c" p+ [过程。

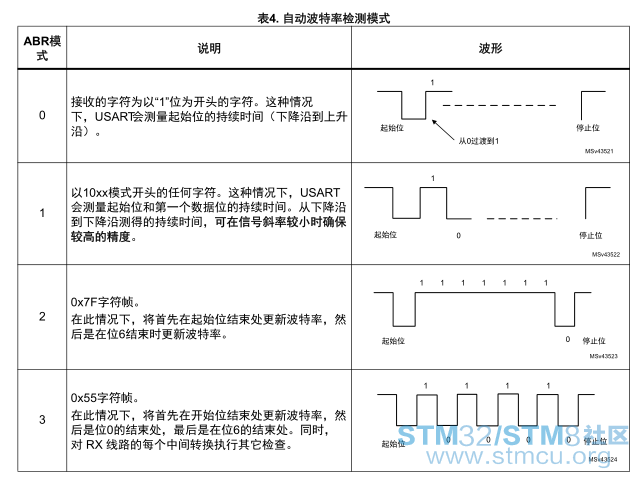

5 C/ v- b4 k5 u8 o5 |) xSTM32产品上的自动波特率检测功能内置的各种模式基于不同字符模式：
• 以“1”位为开头的任意字符： 模式0
• 以10xx模式开头的任何字符： 模式1
• 0x7F： 模式2
• 0x55： 模式3

* T( z  c# X1 l9 i
; Q: h& t! a5 W. D) V# `- g; k5 v
阅读更多内容，请下载文档：
