STM32使用DMA加串口空闲中断接收数据

[复制链接]
jinyi7016 发布时间:2017-12-25 22:47
本帖最后由 jinyi7016 于 2017-12-25 22:51 编辑
$ @( {* l0 U& @: ^
  ^5 `1 O5 W+ O7 T# I5 m
    STM32中,需要用串口接收数据,是使用串口中断来接收数据。但是用这种方法的话,就要频繁进入串口中断,然后处理,效率就比较低。于是就想到用DMA来接收串口数据,这个STM32也是支持的。但是关键的一点,怎么知道数据接收完毕了呢?如果接收的数据长度固定,那就好办,直接设置DMA的接收数据个数就行了。但是如果长度不固定了,那应该怎么办了?

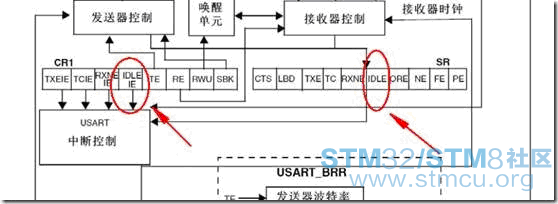

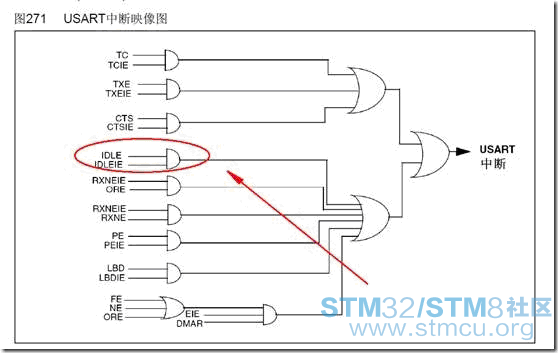

         这个时候,就要用到STM32在串口中提供的另一个好用的东西了,就是串口空闲中断。在STM32的串口控制器中,设置了有串口空闲中断,即如果串口空闲,又开启了串口空闲中断的话,就触发串口空闲中断,然后程序就会跳到串口中断去执行。有了这个,是不是可以判断什么时候串口数据接收完毕了呢?因为串口数据接收完毕后,串口总线肯定是会空闲的嘛,那这个中断肯定是会触发的了。
; w! x* L0 D4 \/ n. }
+ c5 k0 E, t/ ~3 a4 s3 Y
  \- Z: C+ C1 R% E
还有一个问题,这串口空闲中断是只要串口空闲就会产生吗?其实不是的,串口空闲中断要触发的话,是要RXNE位被置位后,串口总线空闲才会触发的。所以我们不用担心,串口数据发送完毕后,会不会触发串口空闲中断了。

- V4 K/ {6 D- {  ?/ l
- O/ b+ f- ^1 B+ S" X, k
1、  配置串口。包括设置串口的引脚配置,串口的配置,串口中断的配置,串口的接收DMA的配置
void USART_init(void){   GPIO_InitTypeDef   GPIO_InitStructure;    USART_InitTypeDef  USART_InitStructure;   6 |" j) k$ l$ q: ^0 J& V3 a  J
NVIC_InitTypeDef   NVIC_InitStructure;     //开启时钟
2 m6 Q. O& `! r" m1 i4 e! ~ RCC_APB2PeriphClockCmd(USART_RCC,ENABLE);    //配置TX端口
, D8 v7 ~) _, IGPIO_InitStructure.GPIO_Pin = GPIO_USART_TX;    0 F+ h+ @6 O1 l( m
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;    4 f, S8 R. K" g% S6 X4 |, Q# v
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
4 Z1 ~+ ?) _/ h$ T( sGPIO_Init(GPIO_USART_TYPE,&GPIO_InitStructure);    //配置RX端口  3 s8 x) A# p+ M/ J( [  O
  GPIO_InitStructure.GPIO_Pin = GPIO_USART_RX;
' g; T3 t$ i8 d' I' b, RGPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;    # @+ Y+ ^( {  s/ q# C6 Q
GPIO_Init(GPIO_USART_TYPE,&GPIO_InitStructure);     //配置串口模式   8 Z6 E' f) Z. `# S0 }3 @
USART_InitStructure.USART_BaudRate = 115200;   / @1 f$ ^) J" w! w
USART_InitStructure.USART_WordLength = USART_WordLength_8b;
4 m! x# ~7 X( L USART_InitStructure.USART_StopBits = USART_StopBits_1;   ! ?3 ~3 e/ t. v0 Y
USART_InitStructure.USART_Parity = USART_Parity_No;
* o3 ]$ V) n$ j) W  f( C$ NUSART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;
" ~* N' |+ f) H- ~ USART_InitStructure.USART_Mode = USART_Mode_Rx | USART_Mode_Tx; ; c* T: j* i1 c$ K4 o$ r
   USART_Init(USART1,&USART_InitStructure);       //中断配置   ; n, ]) c* C+ F3 c0 d# ?$ t
NVIC_InitStructure.NVIC_IRQChannel = USART1_IRQn;   ; I( K; W) I" |5 x
NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 1;   ( f1 W  T: q, s5 q. s. S! ?
NVIC_InitStructure.NVIC_IRQChannelSubPriority=0;   , i& J% c' }+ h: N- H
NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;    + `6 C% n! t! m+ D
NVIC_Init(&NVIC_InitStructure);     /* 若总线空闲,产生中断 */    3 q/ x, d/ L) a: N
USART_ITConfig(USART1, USART_IT_IDLE, ENABLE);     /*开启串口DMA接收*/
  L1 ]% R7 b) `USART_DMACmd(USART1,USART_DMAReq_Rx,ENABLE);       USART_Cmd(USART1,ENABLE);1 C. A9 Y+ E) @. ^3 Q# }
}
' C2 F6 @2 Y6 a9 A* N5 L5 o2 {/ k6 {$ A9 P( F0 E1 K
         代码比较简单,一看就明白了,这就是使用库函数开发的好处,代码易懂。这里,关键的是要开启总线空闲中断,并且开启串口DMA接收。注意,不要开启串口接收中断,不然接收数据就会一直产生中断了。
2、  DMA配置

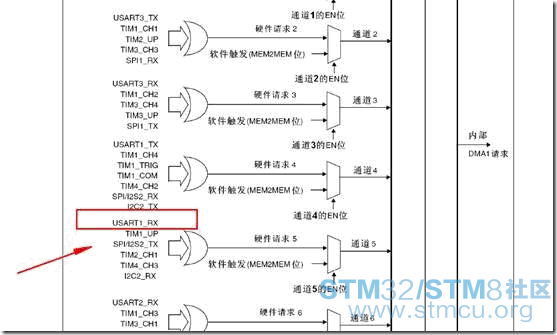

DMA配置,要先查看串口接收是使用的哪个DMA的哪个通道,对于USART1_RX使用的是DMA1的5通道。
4 e: ~) m; C% r! F& b: e8 }

  ]4 H# m6 Q- ^
         然后就是代码配置DMA了。
void DMA_init(void)4 c4 I7 G) ~# M! D; c. ^2 O4 L6 j) y
{
3 u5 k( i  r/ u6 S2 W DMA_InitTypeDef    DMA_Initstructure;
9 c  A$ u, c3 K) o; b+ ?2 J//   NVIC_InitTypeDef   NVIC_Initstructure;      /*开启DMA时钟*/   % O: Y) ^' v% E! N0 K
RCC_AHBPeriphClockCmd(RCC_AHBPeriph_DMA1,ENABLE);  //   /* Enable the DMA1 Interrupt *///   NVIC_Initstructure.NVIC_IRQChannel = DMA1_Channel4_IRQn;       //通道设置为串口1中断//   9 t/ S! D- G" a7 R+ l! k
NVIC_Initstructure.NVIC_IRQChannelSubPriority = 1;    / ^+ I/ Z  S/ R- H) q, W5 ?
//中断响应优先级0//   NVIC_Initstructure.NVIC_IRQChannelPreemptionPriority=1;9 K( P' a4 g* `' X7 o% t
//   NVIC_Initstructure.NVIC_IRQChannelCmd = ENABLE;
1 b- T8 ?* m/ `0 x8 l8 t) f) m//打开中断//   NVIC_Init(&NVIC_Initstructure);    /*DMA配置*/
* k2 [( l5 e5 S8 d5 \$ f; v( [ DMA_Initstructure.DMA_PeripheralBaseAddr =  (u32)(&USART1->DR); ; i' I% x' f! I- Y8 l- t. o# V
DMA_Initstructure.DMA_MemoryBaseAddr     = (u32)receive_data;
6 M9 p  x  e$ a DMA_Initstructure.DMA_DIR = DMA_DIR_PeripheralSRC;
, A# O5 I1 Y& [0 wDMA_Initstructure.DMA_BufferSize = 128;
0 U" G" U4 g# S* kDMA_Initstructure.DMA_PeripheralInc = DMA_PeripheralInc_Disable;   6 \9 ~8 \. w) _4 |6 }2 R
DMA_Initstructure.DMA_MemoryInc =DMA_MemoryInc_Enable;
4 x9 q' N8 N: W9 J/ q- B7 f DMA_Initstructure.DMA_PeripheralDataSize = DMA_PeripheralDataSize_Byte;
; ]% t7 c! F2 A- [& ^) @DMA_Initstructure.DMA_MemoryDataSize = DMA_MemoryDataSize_Byte;  ! l3 P0 i) [, A8 `6 m
DMA_Initstructure.DMA_Mode = DMA_Mode_Normal;
" S4 T. q9 ?1 X9 h0 T, i DMA_Initstructure.DMA_Priority = DMA_Priority_High;  ) x1 }+ x& S+ s$ g
DMA_Initstructure.DMA_M2M = DMA_M2M_Disable;   ( U: J- z$ P: ^  D5 F
DMA_Init(DMA1_Channel5,&DMA_Initstructure);     //启动DMA
5 R# W7 F( h3 ZDMA_Cmd(DMA1_Channel5,ENABLE);    //开启DMA发送发成中断
* y) C: F& O" J1 X# I, T5 C//DMA_ITConfig(DMA1_Channel4,DMA_IT_TC,ENABLE);
/ [& c4 z' Q! U/ A) A}
9 Z0 l4 c, v+ u5 ~
         因为这里,不需要用到DMA中断,所以DMA中断就不要使能了。因此DMA中断配置也就不需要了。这里,关键的是要设置DMA_DIR为DMA_DIR_PeripheralSRC,表示数据是从外设到内存。这里设定的DMA_Mode是普通模式,即数据传输就只能一次。
3、 串口中断程序编写
这个就是关键的地方了。在这里,需要做什么了。需要对DMA设置下。当进入这个中断的时候,串口接收的数据,已经在内存的数组中了。通过读取DMA的计数值,就可以知道接收到了多少个数据。然后再把DMA给diable掉,重新设置接收数据长度,在开启DMA,接收下一次串口数据。为什么要这么做了,因为在STM32手册中有如下说明:
& n1 l5 E* d, K9 h
1 x+ c- b, F9 Q* j

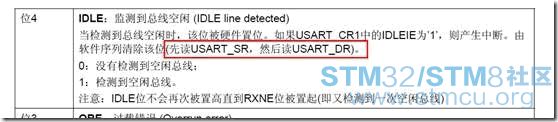

另外还有一点,串口空闲中断触发后,硬件会自动将串口空闲中断标志位给置1,我们是需要将给标志位给置0的,不然又要进中断了,这个在手册中也有说明。
) I& e) ?' m8 }% F
0 E- j+ I" T, R  ?' M
         代码就如下了:
; j* f7 A  D/ R0 I, Y
void USART1_IRQHandler(void)
7 [% [' t* D% K7 [" C7 Q{    W# E, z8 \. V, v2 O0 y8 d; d
  unsigned char num=0;   9 u1 s$ {$ F- @- Z# N
if(USART_GetITStatus(USART1,USART_IT_IDLE) == SET)
; P. l4 \/ @/ {9 V{       num = USART1->SR;      9 q* k* y9 e2 Y3 j1 g, a1 z6 X
num = USART1->DR; //清USART_IT_IDLE标志
2 r0 Q- r6 F2 Z: K0 Z6 k; GDMA_Cmd(DMA1_Channel5,DISABLE);    //关闭DMA
/ m2 A1 v3 e% q% ~5 Inum = 128 -  DMA_GetCurrDataCounter(DMA1_Channel5);      //得到真正接收数据个数
; I1 e9 r) O9 M2 T  o" V. J( W% { receive_data[num] = '\0';       DMA1_Channel5->CNDTR=128;       //重新设置接收数据个数          " O1 @$ }6 U' K0 A4 `# v
DMA_Cmd(DMA1_Channel5,ENABLE);  //开启DMA     ( Q! p4 p0 ]; M: u, j8 P5 z! k7 ]
  receive_flag = 1;           //接收数据标志位置1
% G$ W0 q. b) c }$ W* g$ a9 V, L+ U  `/ \
}
         关键的一点,就是要读取SR,DR,将USART_IT_IDLE标志给清掉,然后DMA设置要注意下。
         在主函数中,使用下面代码测试:
         int main(){    periph_init();    printf("hello world\n");    while(1)    {       while(receive_flag == 0);       receive_flag = 0;       printf("%s",receive_data);    }}
         当串口接收数据后,中断程序会使receive_flag为1,然后就跳出while循环。打印接收到的数据。
8 I& S) |) P6 l6 J  e

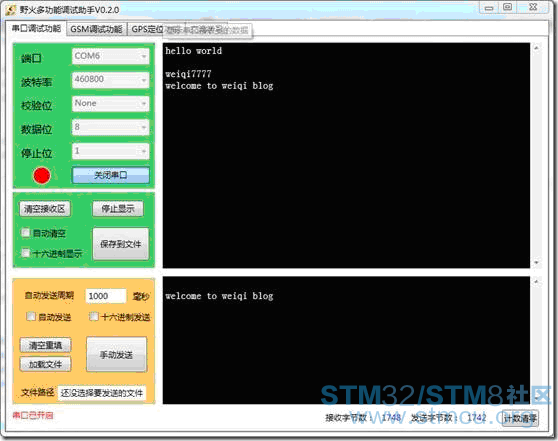

    测试结果:
6 @0 z# L; @! a

5 G$ L+ G1 t3 _( P7 D
发送什么,就接收什么。
还测试了下,在波特率460800下,都还是能正常的工作的。
3 ~/ n$ |& w5 b: ?9 ^$ n9 P

7 A5 c' Q* z& i: m
8 t  w1 z# @, K5 a% P. ?( @- {* E& _1 A: i+ K
; z1 U; `" n; w6 A3 x3 w$ X7 y
赞 收藏 3 评论7 发布时间:2017-12-25 22:47

举报

7个回答
秾秾电 回答时间:2018-1-24 14:18:35
请问楼主是用哪款STM32,我想移植到STM32F030上,在修改一些寄存器。
秾秾电 回答时间:2018-1-24 14:21:26
我对照了手册看了一下,应该是STM32F103吧
yyz1111 回答时间:2018-7-5 10:34:15
楼主你好!我现在正在调试,为什么我的程序没有进入串口中断呢
西点钟灵毓秀 回答时间:2018-7-5 12:44:36
标记一下,回头再看
ZDPHPN 回答时间:2018-7-10 17:11:54
我再搞一个现在使用的串口DMA收发的(收使用空闲中断的)

RS232.rar

下载

1.69 KB, 下载次数: 101

ssssss 回答时间:2018-7-11 14:57:15
如果一帧数据中几个字节间隔有点大,是不是会误判呢
tinaxiayuwei 回答时间:2018-7-21 17:00:42
yyz1111 发表于 2018-7-5 10:34" d4 F3 a4 P% p9 h0 W
楼主你好!我现在正在调试,为什么我的程序没有进入串口中断呢

. r. n' N; d% o6 {! D我的也是中断进不去,我用的是串口3  DMA空闲中断进不去,初始化代码一样的
