接上篇:艾克姆IK-ZET6开发板Cube之UART
1 G( q" H- {: e. n" r6 ] 艾克姆IK-ZET6开发板串口(USART1)测试基础上添加ADC实验,实验采集数据通过串口发送至PC端经串口助手显示。8 g& L! h9 p& I' c: v8 ?
一、实验资源; d8 f- \; z/ @2 e$ b% f( W
1、艾克姆IK-ZET6开发板;8 L- ]. f4 u5 d5 d" {: D% C) m
2、keil 5.24
; x8 k5 B. ^4 V3、STM32CubeMX 4.23% ?, ~' P6 Z2 Y% I8 Z( A
4、J-LINK9 N" O1 d2 k6 R- L7 [0 H! A' P0 }8 m
5、sscom5.13.1
' d* B4 Z8 i5 f6 Y& G1 j1 [1 y% g6 w5 j* g5 W/ |$ q
二、实验内容( ~4 e$ ]7 T2 E; Y$ U

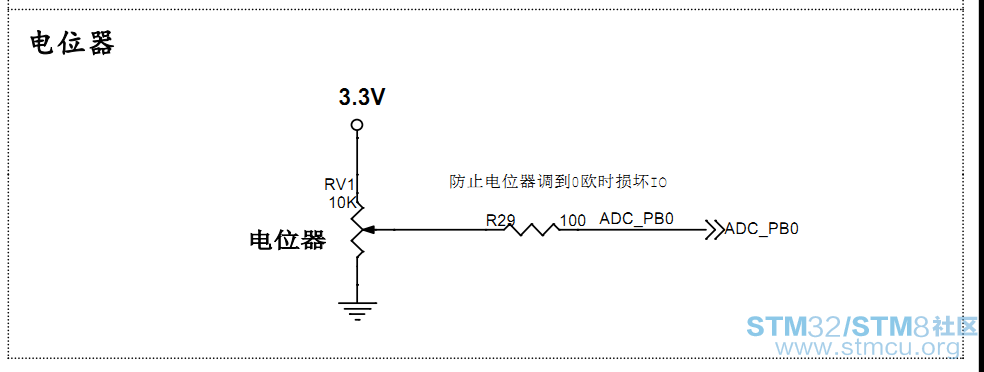

1、利用ADC1的通道8(PB0端口)采集由半可变电阻(RV1)产生的VCC分压,MCU的VREF+、VREF-分别与电源+3.3V、GND相连。
V0 ^, k/ s7 l: ~! p8 j3 I! v G
1 b( R! w) H3 ^* p; e$ W& f
- l5 ?3 T( b! P5 E% f
+ u- {% s9 R8 A8 h. H6 _' c5 Y' D" f" M

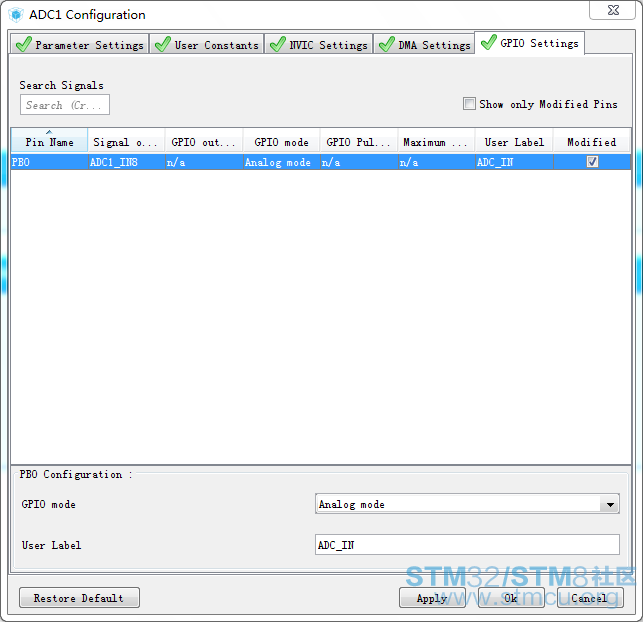

2、增加ADC1_IN8
, {; @2 ?' V) m' Z; \6 H# P3 g, |
) B6 {" P u5 J/ Y1 T/ ?
+ S0 l; x! T' I4 e* S- t
! J2 F4 u3 }3 g9 w; E8 @
" J% f. F2 e ?* K8 D$ N3、主要代码
7 Y! G& g9 b6 P/ \/ [- while (1), o/ x7 K9 f$ q; f* j$ a% a
- {4 V: R+ K0 Z& {! o: a9 U( y
- HAL_ADC_Start(&hadc1);
) B/ k: \$ e" i6 G2 J, W - HAL_ADC_PollForConversion(&hadc1, 50);
( Q; r$ C; ~3 i% a+ E - if(HAL_IS_BIT_SET(HAL_ADC_GetState(&hadc1), HAL_ADC_STATE_REG_EOC))
/ G: ], S3 h" I* V9 |5 w - {
) F& _: x( f% Z - AD_Value = HAL_ADC_GetValue(&hadc1);* ?* s# A1 x$ u7 S& s$ C1 T
- printf("\n AD_Value = %d mv\r\n" ,AD_Value);' P1 }: X- z; k* K0 X `' o' ]" ~ J
- }
复制代码
5 Z# O8 _& o P( ^3 p5 R8 C, S+ L* i* f, f5 R

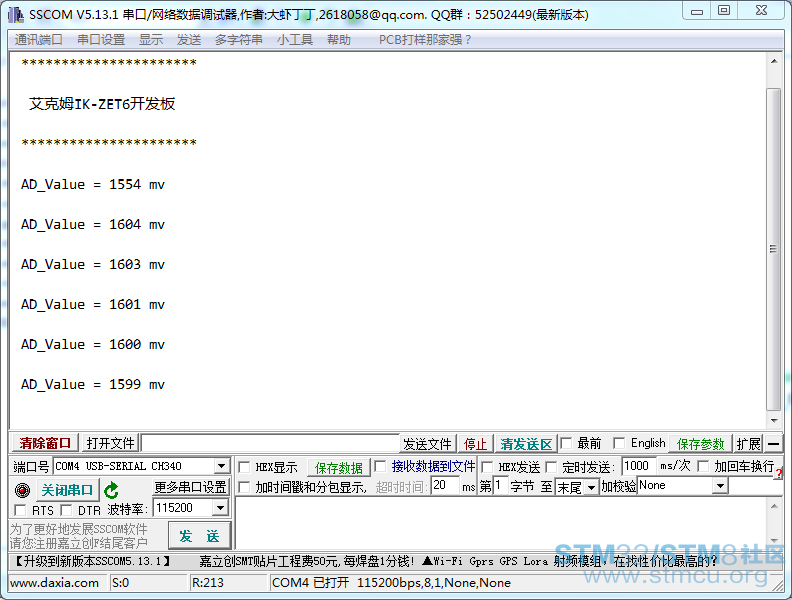

三、实验结果。上电后第一次的采集较后面的数值偏小,应该加滤波改进。( X- v- S- R/ j: Y! S6 s9 y
