一、概述
: i% l# r2 i0 o3 P( N) \" f

1、看门狗简介

     在由单片机构成的微型计算机系统中，由于单片机的工作常常会受到来自外界磁场的干扰，造成各种寄存器和内存的数据混乱，会导致程序指针错误，不在程序区，取出错误的程序指令等，都会陷入死循环。程序的正常运行被打断，由单片机控制的系统无法继续正常工作，会造成整个系统陷入停滞状态，发生不可预料的后果。看门狗就是定期的查看芯片内部的情况，一旦发生错误就向芯片发出重启的电路。看门狗命令在程序的中断中拥有最高的优先级。
2 Q: M8 ~" t8 E3 ^

2、IWDG简介
3 m# P* C  L  o! ~2 _0 ~( m4 \' U

     此器件具有两个嵌入式看门狗外设，具有安全性高、定时准确及使用灵活的优点。两个看门狗外设（独立和窗口）均可用于检测并解决由软件错误导致的故障；当计数器达到给定的超时值时，触发一个中断（仅适用于窗口型看门狗）或产生系统复位。
, V/ h' z9 A9 ^; ?! C

     独立看门狗（IWDG）由其专用低速时钟（LSI）驱动，因此即便在主时钟发生故障时仍然保持工作状态。窗口看门狗（WWDG）时钟由APB1时钟经预分频后提供，通过可配置的时间窗口来检测应用程序非正常的过迟或过早的操作。IWDG最适合应用于那些需要看门狗作为一个在主程序之外，能够安全独立工作，并且对时间精度要求较低的场合。WWDG最适合那些要求看门狗在精度计时窗口起作用的应用程序。

3、IWDG主要特性

• 自由运行递减计数器。
• 时钟由独立RC振荡器提供（可在待机和停止模式下运行）。
• 当递减计数器值达到0x000时产生复位（如果看门狗已激活）。

    k, J# P4 |: x6 f! M

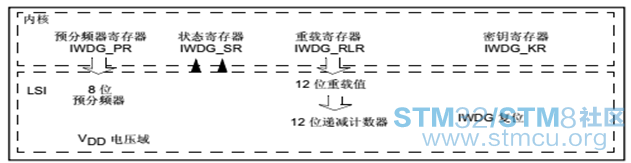

           图6_0独立看门狗框图

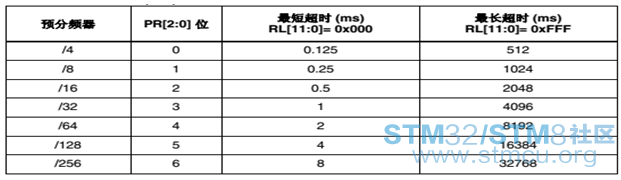

   图6_1  32kHz(LSI)频率条件下IWDG超时周期的最小值/最大值框图

二、硬件电路

                  图6_2引脚分配图

                图6_3电路原理图

在iCore3双核心开发板中，采用一个独立的按键与STM32F407的PH15相连，限流电阻为1K。

三、实验原理

STM32内部包含独立看门狗，通过看门狗可以监控程序运行，程序运行错误时，未在规定时间喂狗，自动复位ARM。本实验通过按下，停止喂狗，制造程序运行错误，从而产生复位。

四、源代码

1、主函数

1. /*

2. * Name                : main

3. * Description         : ---
   3 @* n2 [+ R$ N$ y! Q* [& ?: M$ _
4. * Author              : ysloveivy.

5. *

6. * History
   # _+ W$ o" f7 j/ n* ~- C& W
7. * --------------------
     [- f* Q/ I' u
8. * Rev                 : 0.00

9. * Date                : 11/21/2015

10. *
    * f! \5 e) q" j2 X6 F' c: K  ~
11. * create.
    ' C; Y" T& F, ~5 X5 H
12. * --------------------
    $ z% r1 j+ R) M, [$ w
13. */
    * p8 J) V' ^( d& U5 B
14. int main(void)

15. {

16.         int i;

17.         for(i = 0;i < 10000000;i++);

18.         led.initialize();

19.         key.initialize();

20.         iwdg.initialize();
    " y- {# u) N. X* A6 ?( p* O5 }# @* d
21.         while(1){

22. while(!KEY_INPUT);                          //按键按下进入循环，不再喂狗，1秒后灯熄灭

23.                 iwdg.feed_dog();

24.                 for(i = 0;i < 5000000;i++);

25.                 LED_RED_ON;
    ' i' n) p8 P* Q2 m: ~# w
26.                 LED_GREEN_OFF;
    1 k' S' k8 A' `% B9 G8 E! Y
27.                 LED_BLUE_OFF;

28.                 for(i = 0;i < 5000000;i++);
    0 g8 R# \& p" ^# N- s4 G& \
29.                 LED_RED_OFF;

30.                 LED_GREEN_ON;

31.                 LED_BLUE_OFF;
    1 w1 m3 }  f+ b0 [
32.                 for(i = 0;i < 5000000;i++);

33.                 LED_RED_OFF;

34.                 LED_GREEN_OFF;

35.                 LED_BLUE_ON;

36.         }
    3 E. u4 A) Y( y+ ^
37. }

复制代码

2、初始化函数和喂狗函数

1. /*

2. * Name               : initialize

3. * Description        : ---

4. * Author             : ysloveivy.

5. *

6. * History

7. * -------------------

8. * Rev                : 0.00

9. * Date               : 11/21/2015

10. *
    - o2 o3 ~9 V& D5 r* R
11. * create.

12. * -------------------
    3 ]' Q8 F2 g( X& F
13. */
    7 B- }& N9 O% G! |. f: |) q6 V0 A, K
14. static int initialize(void)
    " s# v/ L5 @, m
15. {

16.         //1s喂狗

17.         IWDG_WriteAccessCmd(IWDG_WriteAccess_Enable);         //取消寄存器的写保护

18.         IWDG_SetPrescaler(4);                                 //设置独立看门狗的预分频系数
    " k( w0 p) F$ J
19.         IWDG_SetReload(625);                                  //设置独立看门狗的重装载值
    % r: p0 B& z8 I" }! k
20. IWDG_ReloadCounter();                                 //重装载计数器

21.         IWDG_Enable();                                        //使能独立看门狗

22.
    4 C6 |/ v( o6 k& x
23.         return 0;

24. }
    % U" s8 R1 ?9 O
25. /*
    9 z5 T  b/ |, F
26. * Name               : feed_dog
    " M$ j6 I* y% T% D* I9 K& \
27. * Description        : ---

28. * Author             : ysloveivy.

29. *
    6 s% D4 q0 d1 w& f  l. r6 U8 f
30. * History
    * J" S# F; H/ V3 u1 Z7 t) |) ^6 M
31. * -------------------
    4 {: Z8 m$ U/ ^) }: w
32. * Rev                : 0.00

33. * Date               : 11/21/2015
    / p0 P7 Q* z6 d
34. *

35. * create.
    ) Q* j0 b! n. c! {+ f' m  ]
36. * -------------------

37. */
    # h( v* [( w  R
38. static void feed_dog(void)

39. {

40.         IWDG_ReloadCounter();
    0 g9 }. j: Y1 g3 J
41. }

复制代码

       五、实验现象

iCore3双核心板三色LED交替闪烁i，当按键按下超过1s，看门狗复位ARM.。

六、代码包下载

网盘：https://pan.baidu.com/s/1c0frjHm
