【专题教程第4期】SEGGER的J-Scope波形上位机软件，HSS模式简单易用，无需额外资源，也不需要写目标板代码 % W$ p$ R! ~- M9 d
说明：
; @2 l6 c5 ~) A+ V) s" o( Z2 p* w1、在实际项目中，很多时候，我们需要将传感器或者ADC的数值以波形的形式显示。通常的解决办法是用串口上位机，USB接口上位机或者MDK的逻辑分析仪功能，使用这三种方式都比较繁琐。本期专题为大家讲解的J-Scope波形软件简单易用，不占用系统额外资源，无需用户写目标板代码，仅需将JLINK插上即可。
& V: V4 s+ p& p% P$ E2、J-Scope波形显示软件主要有RTT和HSS两种工作方式。本期专题教程为大家讲解HSS模式的使用方法。HSS模式只需使用J-Scope加载MDK或者IAR的可执行文件即可，而且随时随地都可以连接目标板，不影响目标板的正常功能，不需要额外资源。同时可以设置上升沿，下降沿或者双沿触发。5 V e: H! U. F* n+ K: ]' B g/ w: y
3、大家买的D版JLINK，基本都是来自JLINK BASE，需要使用V9或者V10版本才行。而JLINK PRO或者JLINK ULTRA使用V4及其以上版本即可。
+ c2 ^9 C0 } d, |1 s# u( S1 |' A4、J-Scope专题教程的RTT模式将放在第6期专题教程做，这个模式更加实用，就是稍麻烦些，需要移植SEGGER的RTT组件，即使是普通的JLINK，速度也可以狂飙到500KB/S左右的上传速度。0 p8 p! j% l$ }5 f9 H9 s$ @5 c
5、更多相关内容和注意事项，看教程即可。
( M( Y) Q) o; k0 U. {6 J _1 }. ? A" ?. ]+ ?$ O. `
 ' W! ?" |1 F4 w7 {
专题教程下载：
& c6 N# L5 K% i# u6 d, z 专题教程第4期：J-Scope波形软件使用方法（上）.pdf (1.59 MB) 0 k9 r/ N6 Y' t' s
! F* F: t4 r% }# [: b: B0 G4 I9 s配套例子（含MDK和IAR）：
# z4 e: X3 s* O, t& n# w! x5 VSTM32F103ZET6开发板：  V4-J-Scope波形软件之HSS模式.7z (936.52 KB) 1 _$ K: G# z5 g
STM32F407IGT6开发板： V5-J-Scope波形软件之HSS模式.7z (2.1 MB) * \5 V. p# G$ a' t
STM32F429BIT6开发板： V6-J-Scope波形软件之HSS模式.7z (3.04 MB) $ |6 A/ R5 e. h4 ]
. X3 ^( o! T0 o7 d教程目录：
2 P' U/ |* B* O/ r

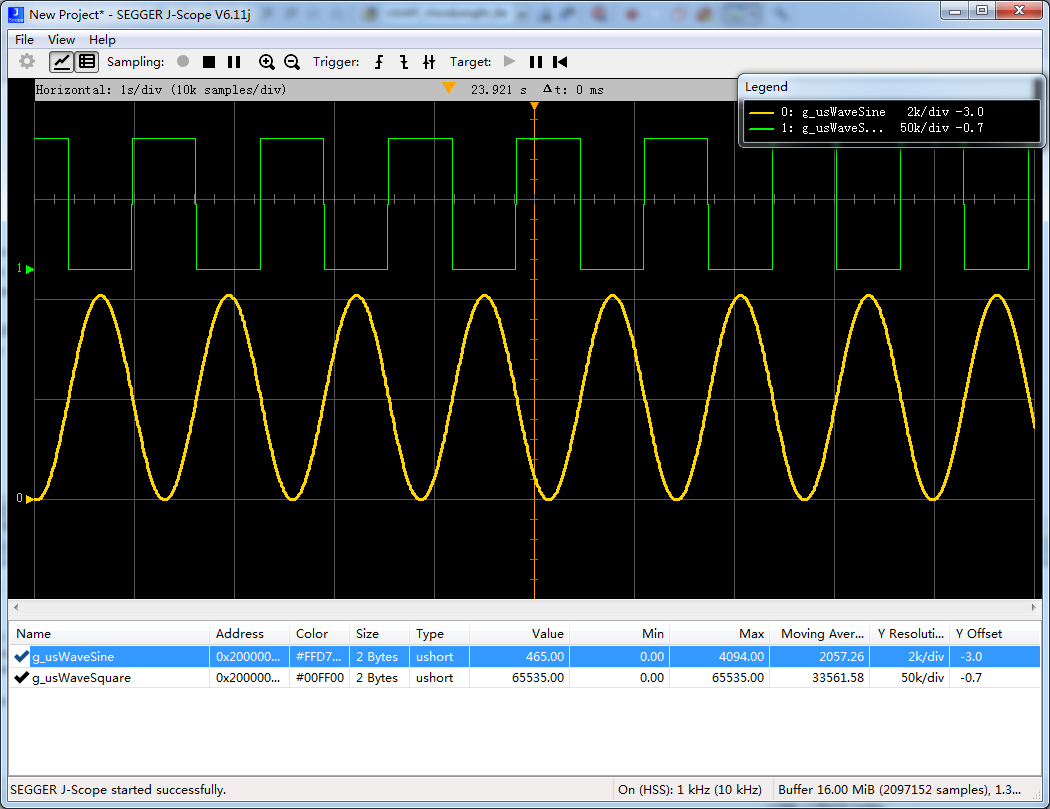

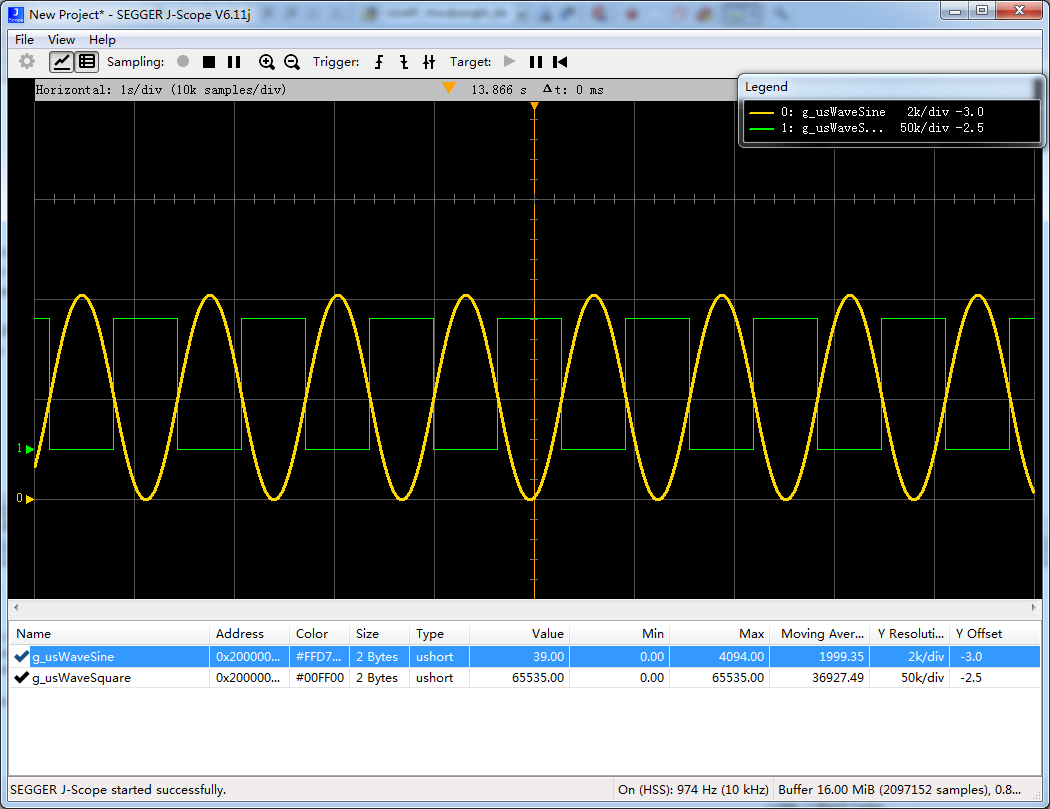

* D4 ?+ D( t Q# h5 {# kHSS效果截图：# Z) B7 {: \+ \$ g1 A
6 ~: w+ r/ b% R" r7 d
+ J3 E6 Q8 x" [" E3 i" B9 y9 d e/ ^! ]5 J' L U
简单的动态图，未设置触发，普通JLINK可采集10路波形。
