本帖最后由与龙共舞于 2018-5-2 15:24 编辑

硬件准备：
PB8低电平则LED1亮起，现在PB8用于TIM4CH3
硬件原理图：

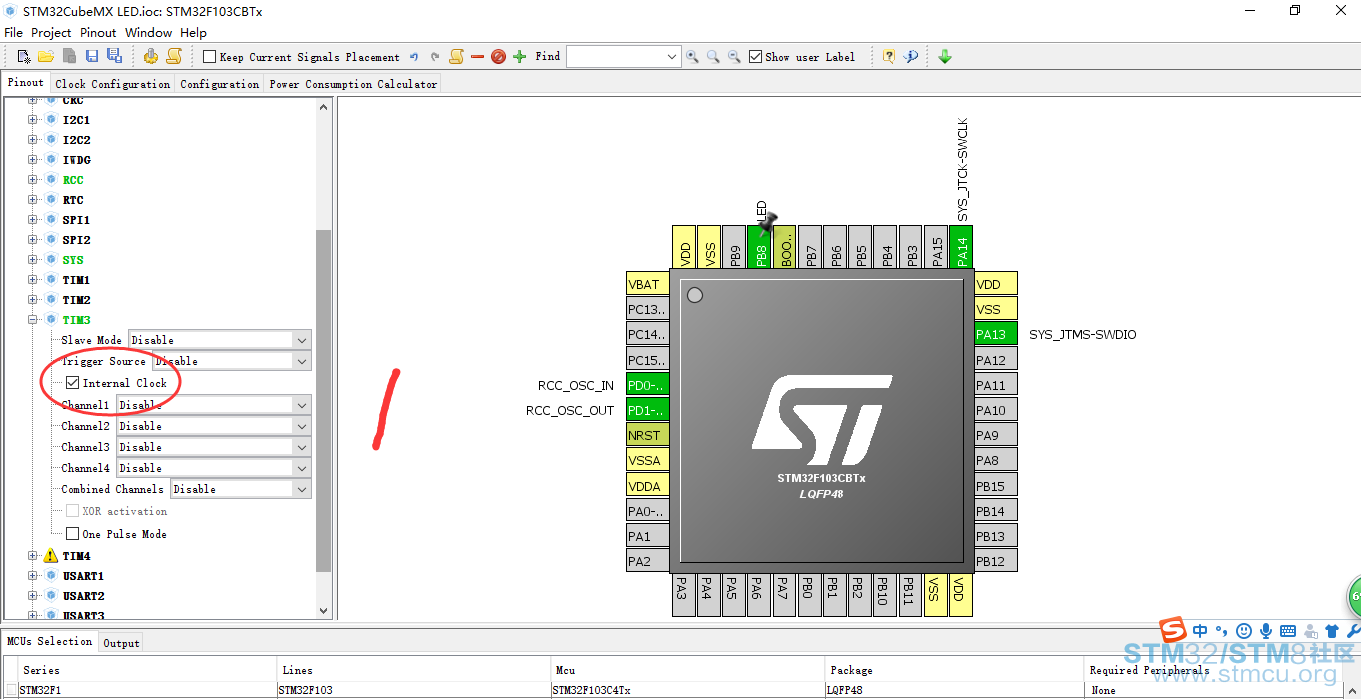

GPIO管脚图：

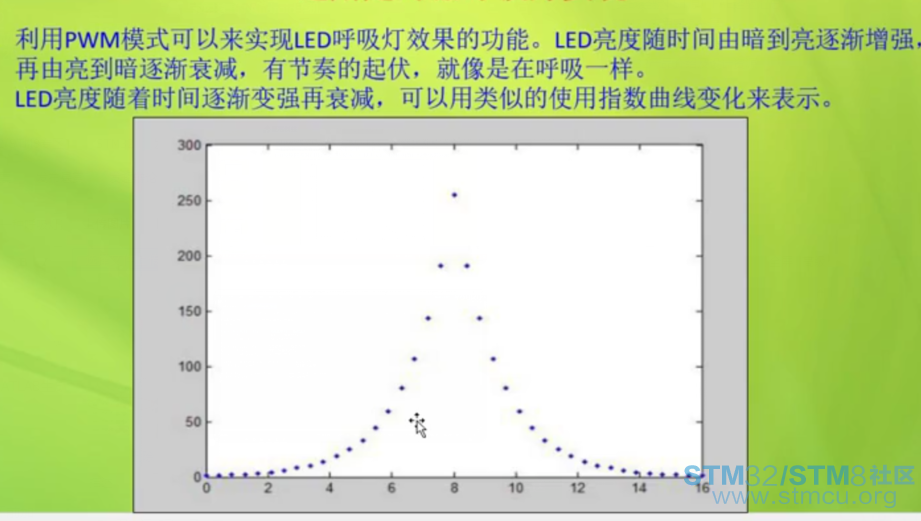

数学准备：

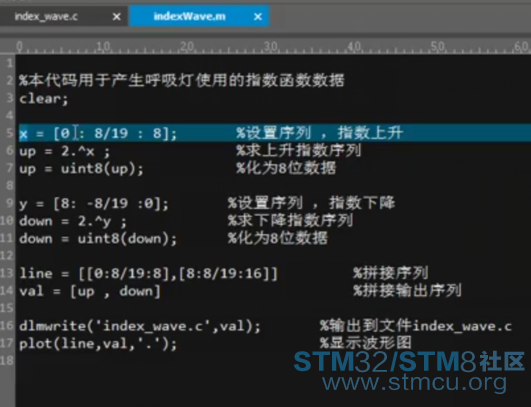

呼吸的的函数图用MATLAB生成，两个指数函数拼接，亮度全开的时候变化快。

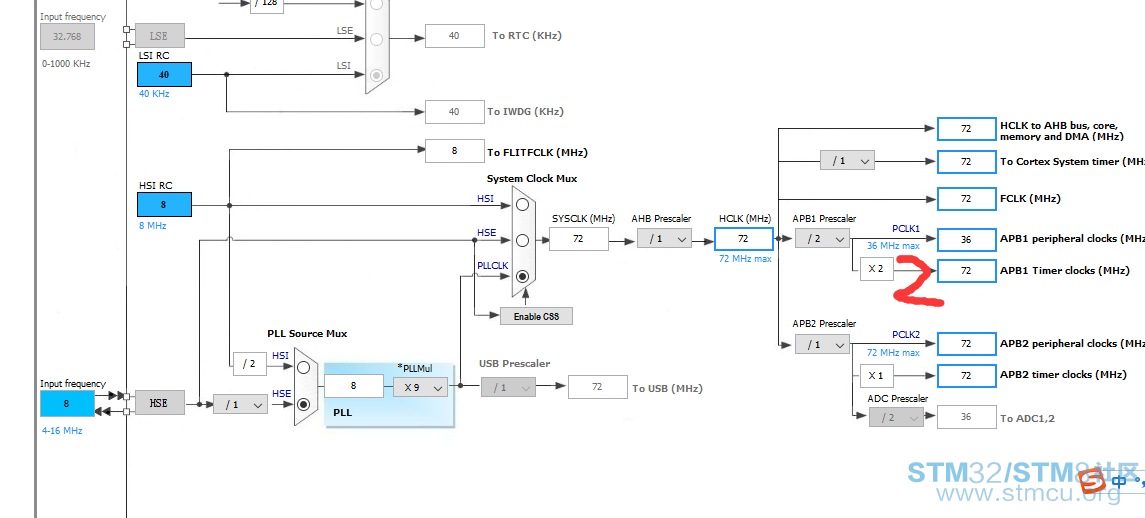

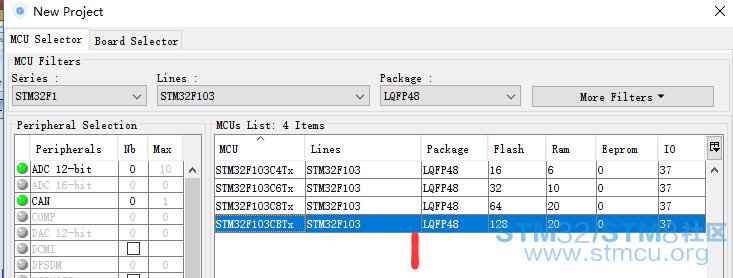

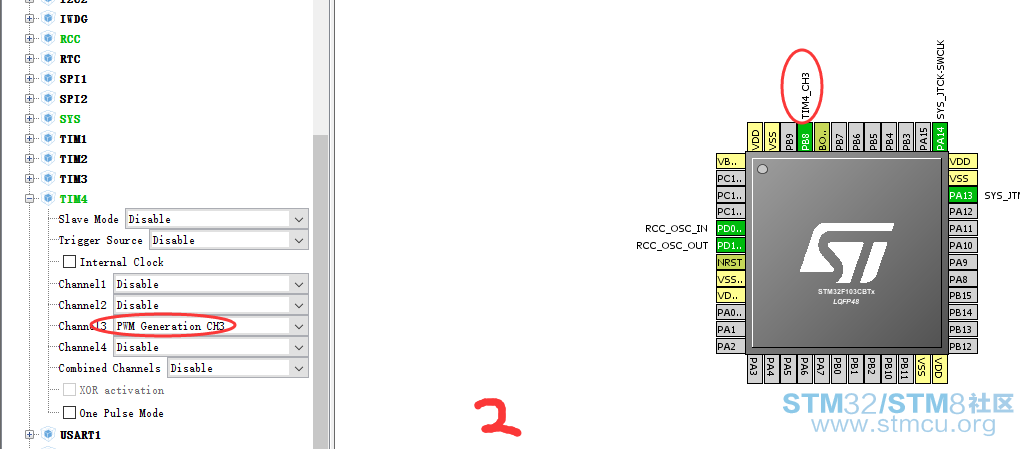

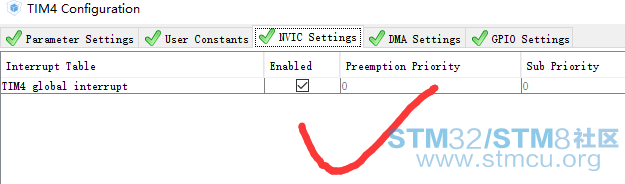

软件准备：

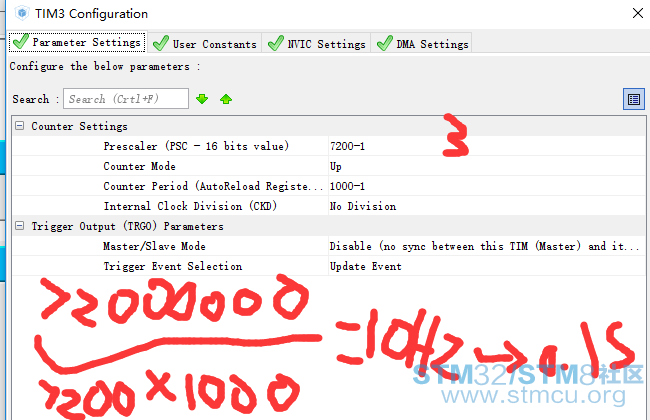

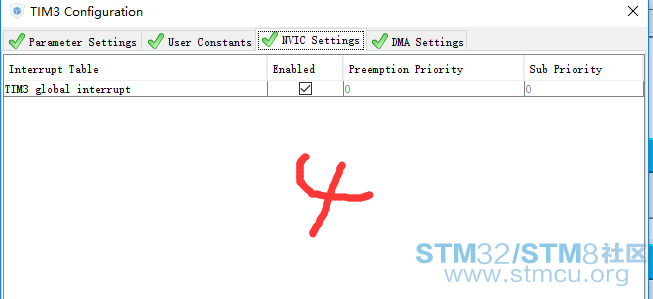

对生成的代码修改：
第一步：main死循环前加
HAL_TIM_Base_Start_IT(&htim4);
HAL_TIM_PWM_Start(&htim4,TIM_CHANNEL_3);

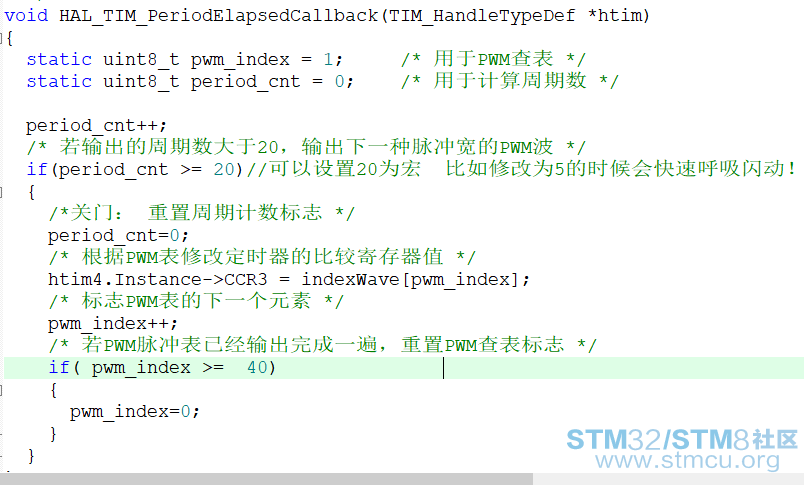

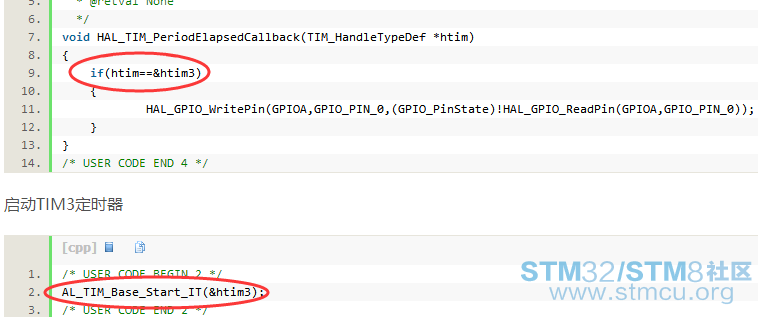

第二步：main.c最后实现函数

第三步：全局变量数组
uint8_t indexWave[] = {1,1,2,2,3,4,6,8,10,14,19,25,33,44,59,80,107,143,191,255,
255,191,143,107,80,59,44,33,25,19,14,10,8,6,4,3,2,2,1,1};

第四步：修改初始化的PWM初始值（可要可不要）

全部逻辑就是：设置定时器，更新的时候触发中断做一件事。
这个事就是修改PWM寄存器的值。

+++++++++++++++实际测试了一下效果不是很好我的板子是低电平亮灯修改一下为定时器初始化 sConfigOC.OCMode = TIM_OCMODE_PWM2可以获得想要的效果+++++++++++++++

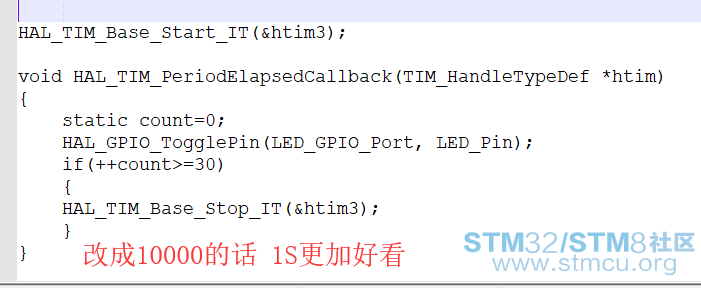

++++简化逻辑：设置定时器--打开定时器---更新的时候触发中断做一件事--这个事情自己定义，在回调函数中写（类似滴答定时器weak的回调函数）++++
