我们先来详细分析“方法一”的操作：
' R8 G9 S3 J& i' E( A1 {8 H( f, L6 R

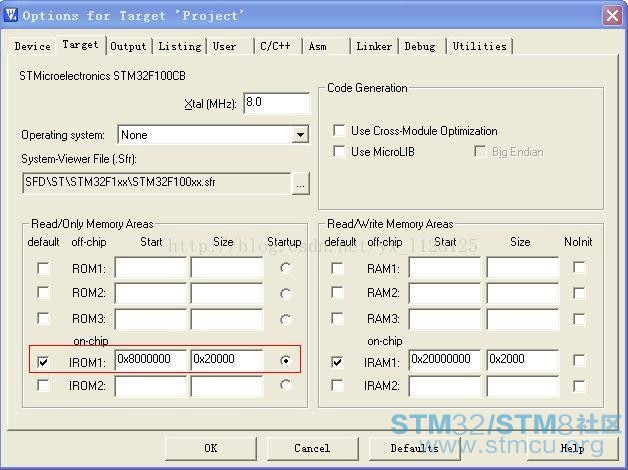

/ l- ^0 P3 \' W+ K* S1.我们设置编译 程序的编译器（如图），这个设置意思是把程序下载到flash 的 0x0800 0000开头的位置，然后编译程序：
! k/ B8 f4 C" v1 I9 t" O
+ z  ~% S! J) c( D: y" B3 C6 X/ E7 X
2.编译完程序后，在工程目录的output文件夹中找到编译后生产的.hex文件；

2 m2 J/ G; c4 z& w  \$ i: B用 notepad++  或者 UltraEdit 打开 程序 的.hex文件
! U. d2 E7 _! ]8 [& t; s
hex文件格式：

(1)以行为单位，每行以冒号开头，内容全部为16进制码（以ASCII码形式显示）

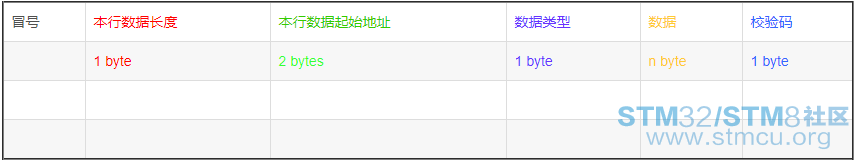

(2)在HEX文件里面，每一行代表一个记录。记录的基本格式为：
" r1 O/ e2 T: H1 Q

$ I  _7 r) j  Y/ k, ^
第一个字节 表示本行数据的长度；

第二、三字节表示本行数据的起始地址；
% J7 Z6 h- U4 \5 B# R& C. q3 @
第四字节表示数据类型，数据类型有：0x00、0x01、0x02、0x03、0x04、0x05。

'00' Data Rrecord：用来记录数据，HEX文件的大部分记录都是数据记录

  ?, [$ `1 N* h9 z7 t8 T'01' End of File Record:用来标识文件结束，放在文件的最后，标识HEX文件的结尾

'02' Extended Segment Address Record:用来标识扩展段地址的记录
& I& T$ X& C8 L) Y* Z7 \
; z# K3 X5 d0 B; L: p'03' Start Segment Address Record:开始段地址记录

3 ^" h+ g, _! z& u6 e" Q5 e. r'04' Extended Linear Address Record:用来标识扩展线性地址的记录

+ Z, [: K8 p$ U+ o'05' Start Linear Address Record:开始线性地址记录
3 H* k! N# j9 R4 ~0 |6 Y) M
然后是数据，最后一个字节 为校验和。

- Q" z8 v4 z, x6 h; I, n校验和的算法为：计算校验和前所有16进制码的累加和(不计进位)，检验和 = 0x100 - 累加和

打开.hex内容如下：（中间部分数据略去）

1. [plain] view plaincopy
   1 V+ g( I  n, W' P2 S% \
2.

3. <strong>:020000040800F2
   0 m/ s8 L1 n6 U
4. :10000000B80B00207D250008850300088703000841</strong>
   * [0 b( G& P, Y2 n7 U
5. :100010009B0300089F030008A303000800000000E2

6. :10002000000000000000000000000000A70300081E

7. :10003000A903000800000000AB030008AD0300089E
   / [. C% y# ]7 c! a. Q' o
8. 。

9. 。

10. 。
    4 E& S5 B0 H/ ^9 F, i3 W" q9 H
11. :102B40000400000000000000000000000000000081
    8 V6 J6 m+ X0 v. E+ p* p8 \( Q7 W
12. :102B50000000000000000000000000000000000075
    5 C0 y" a( }% ^, A* M& n- M6 l0 P' `6 E
13. :102B6000010203040102030406070809020406081F
    - \' V  N) M+ S7 q' F7 ~
14. :102B700000366E01000000000000000001020304A6

15. :042B80000607080933
    6 Z" E! V+ R9 ^6 Y! U2 l& r' ^, [
16. <strong>:0400000508000121CD
    6 I  Z: r5 |0 \, _2 \
17. :00000001FF</strong>

复制代码

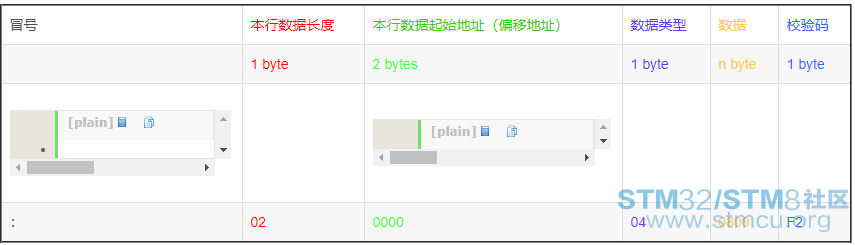

先分析第一条语句---- “：02 0000  04 0800  F2”



在上面的数据类型后2种记录(04，05)都是用来提供地址信息的。每次碰到这2个记录的时候，都可以根据记录计算出一个“基”地址。对于后面的数据记录，计算地址的时候，都是以这些“基”地址为基础的。以我们的语句为例：
第1条记录的长度为02，LOAD OFFSET为0000，RECTYPE为04，说明该记录为扩展段地址记录。数据为0800，校验和为F2。从这个记录的长度和数据，我们可以计算出一个基地址，这个地址为(0x0800 << 16) = 0x0800 0000 ,后面的数据记录都以这个地址为基地址。

) f0 K" U& r' p第二条语句----“ :10000000B80B00207D250008850300088703000841”
& Z7 Y* v' S7 }% Y0 M

9 Y. S" j8 R4 y; u2 V
9 p8 k* C  F8 l8 P第2条记录的长度为10（0x10=16字节），LOAD OFFSET为0000，RECTYPE为00（'00' Data Rrecord：用来记录数据，HEX文件的大部分记录都是数据记录），数据为B80B00207D2500088503000887030008  校验码为41；此时基地址为：0x0800 0000  加上偏移地址：0x0000   这条记录的16个字节的数据的起始地址为：0x0800000 + 0x0000 =0x0800 0000

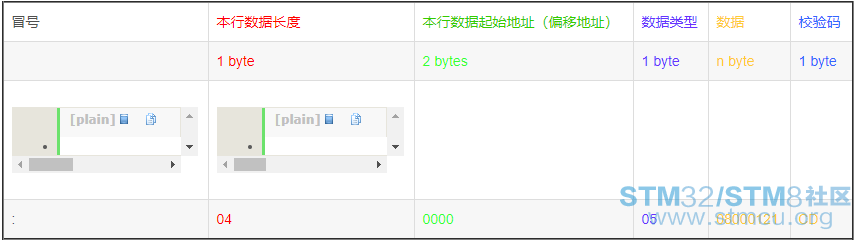

第3条语句----“:0400000508000121CD”
4 s+ [2 O9 E* }
- q6 A- x2 j! O5 i( n$ m' u4 X
) f- K" @# Z) l) t, Z, ^. c

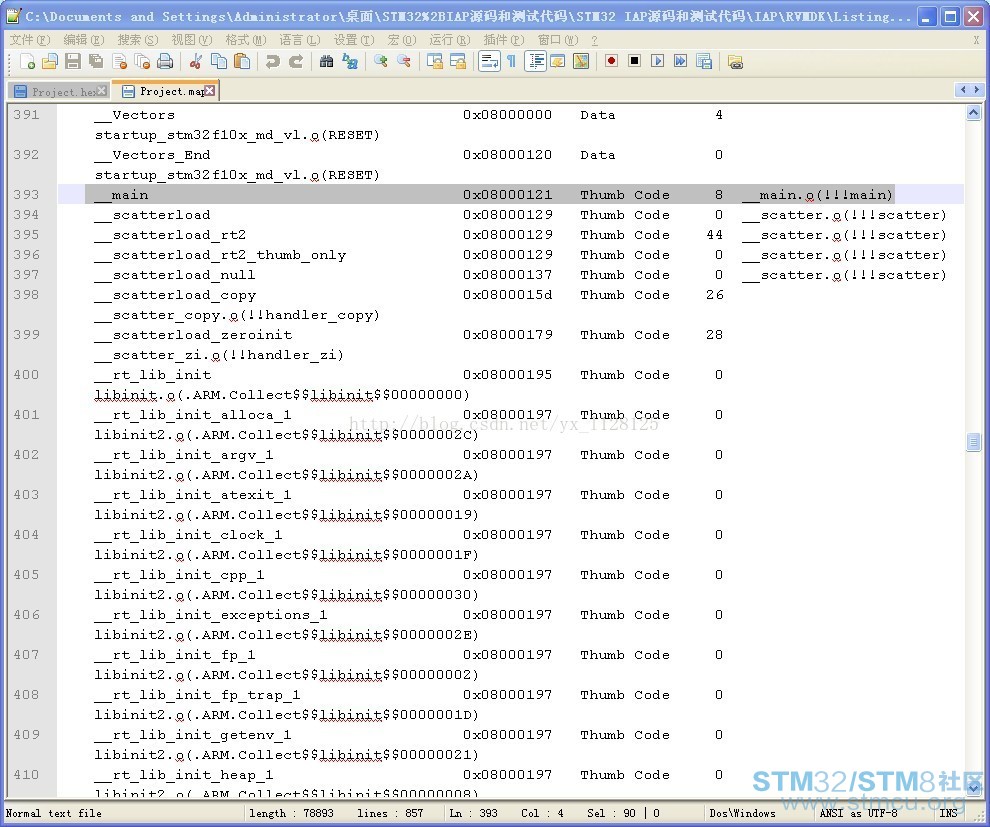

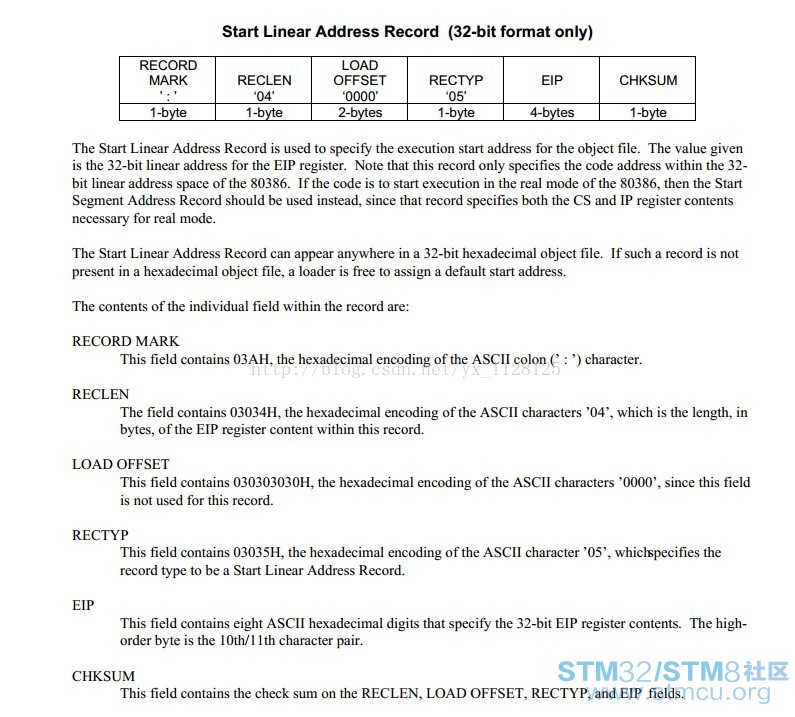

" Z3 j7 ?0 L5 z0 [- J1 P  F5 T记录的长度为04，LOAD OFFSET为0000，RECTYPE为05 ，此时，EIP寄存器里存放的地址：0x0800 0121; 即IP指向下一个要执行的指令所在地址，我们来看一下IAP工程list目录下的.map文件，其中第393行处如图：
  F, l' l7 m9 F) J) {; j* G* w3 @

: v6 b" C- N  I' G. ^
6 C" _3 L! \9 g+ r4 l9 [2 aEIP是32位机的指令寄存器, IP是指令寄存器，存放当前指令的下一条指令的地址。CPU该执行哪条指令就是通过IP来指示的

4 R; _8 x7 C! e. d8 [# b
: g  e& @7 y7 R# \/ D9 z* A

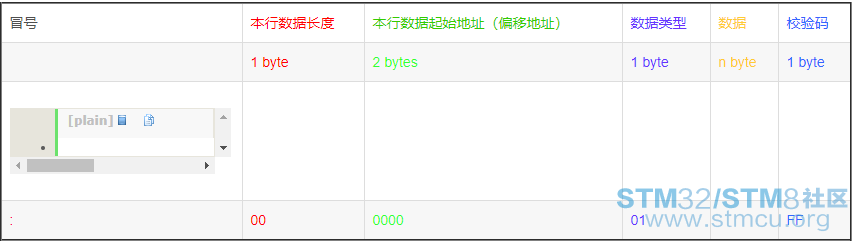

第4条语句---“:00000001FF”  (每一个.hex文件的最后一行都是固定为这个内容)

' u9 S8 N7 u5 x9 d, n

(每一个.hex文件的最后一行都是固定为这个内容)
记录的长度为00，LOAD OFFSET为0000，RECTYPE为01  （01' End of File Record:用来标识文件结束，放在文件的最后，标识HEX文件的结尾）

8 X1 A. |3 }' B8 R; t/ R

% m  H% M0 a8 \; ?2 ~' ~

; {' j& S/ u3 Q; S5 g" `6 d转载自yx

* G3 u" E: ?6 N5 v& t& p" t

厉害厉害，但是有什么实际的用处吗？难道可以反推出代码

谢谢分享, 关于05记录【开始线性地址记录】的说明对我帮助很大, 这样看来我们如果自已做这bin文件转hex的时候这条记录可以不用加了对吧, 一个是现在的ARM内核MCU用不到, 二一个是自已转换好像也没有参考数据
