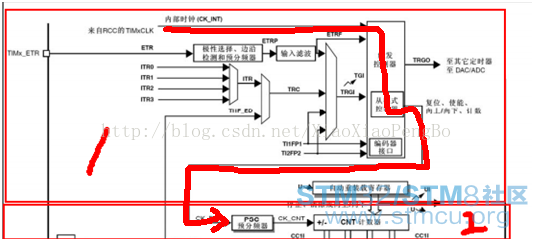

一.TIMER stm32框图![]() 如图: 1为时钟源 ● 内部时钟(CK_INT) ● 外部时钟模式1:外部输入脚(TIx) ● 外部时钟模式2:外部触发输入(ETR) ● 内部触发输入(ITRx):使用一个定时器作为另一个定时器的预分频器,如可以 配置一个定时器Timer1而作为另一个定时器Timer2的预分频器 本历程采用内部时钟源,也就是以下的path 此处需要注意一点:如果使用内部时钟,如果TIMER所在的总线是1分频,那么就是所在总线的时钟频率,如果不是1分频,那么时钟频率就是所在总线频率*2 如系统时钟为72M,TIMER2所在APB1为1分频,那么TIMER时钟频率为72M*1 如系统时钟为72M,TIMER2所在APB1为2分频,那么TIMER时钟频率为36M*2 虽然都为72M,但是计算方法也不同,对于频率系数比较大的就能看出差异,例如stm32 f407 ![]() 2为时基单元 PSC预分频数,还有重装载值,计数器CNT是寄存器根据重装载值和方向进行递增递减 3为输入捕获,最基本的用途可以计算上升沿和下降沿的时间 4为输出,即PWM,可以自己输出波形,控制占空比 二.寄存器图 ![]() Timer的寄存器比较多,本历程只是实现最基本的定时功能,输入捕获,PWM暂时不做讨论 三.编程步骤 1. 使能TIMER时钟 2. 设置重装载值和分频系数 3. 计数器清零 4. 设置触发中断的方式 5. 使能TIMER 6. 使能TIMER NVIC中断 7. TIMER中断函数编写 四.程序解析 程序调用API
![]()
![]()

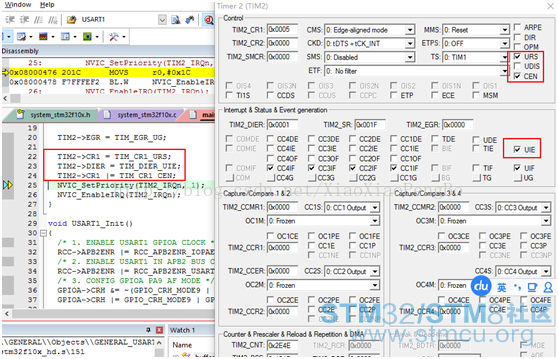

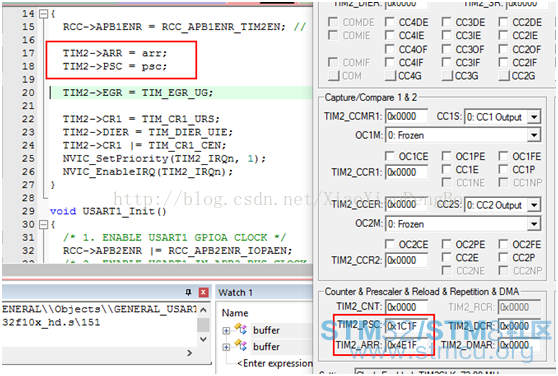

5.使能TIMER,如图: ![]()
程序运行图 ![]() 每2s产生一次中断 72M = 72000000HZ 分频7200 72000000/7200 = 10000 所以一个周期是 1/10000 然后出发中断时20000个周期,所以2s一次中断 |
