基于STM32的ESP8266使用教程(二)

[复制链接]
aimejia 发布时间:2018-5-31 11:00
本帖最后由 aimejia 于 2018-5-31 11:15 编辑
) ?7 F6 y! J1 Z6 l  K& T% H" E; r, f. G
基于STM32的ESP8266使用教程(一)
- _1 g/ [3 P) w; I" e; g$ k基于STM32的ESP8266使用教程(二)/ a8 v5 s; f2 N3 P
基于STM32的ESP8266使用教程(三)/ O5 ~. Z! P  y% h1 H0 a' N" n2 Y
基于STM32的ESP8266使用教程(四)(短篇), p7 O- _3 F2 M' X; f  H
/ D* |" u  }% Z4 j6 p, r

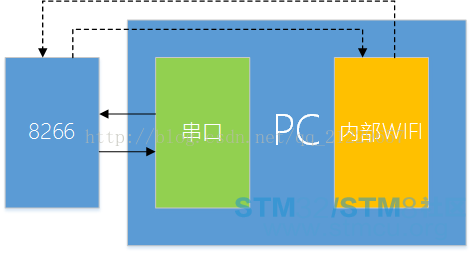

上篇完成了对ESP8266的配置,本篇想要实现通过电脑内置WIFI模块与8266通信。首先说一下博友的问题,说是电脑连接到WIFI模块后提示“无法连接到Internet”。于是我画了一张结构图,简略的说下通信的模式。; t, o  V( f" K  W

7 A$ J. K7 {8 ?6 w! j9 L

+ s, q& ]0 C7 t# A4 l/ e由上图可知,我们之前通过串口完成了WIFI模块的配置,而屏幕上显示的返回信息如“OK”是8266返回给串口的,它们都是有线的通信。现在,我们想要实现其与电脑内置WIFI模块的通信,这是无线通信,故用虚线表示。- b/ L0 l, U+ N3 k

* t3 o0 H5 v- ?" Q8 @这时候可能有博友要问,我们最终想要实现通过单片机连接WIFI模块实现数据的收发,为什么要在电脑上做这么看似无用的测试呢?事实上,通过单片机实现数据收发,需要通过“发数据函数”将“数据”发送后通过“接收函数”得到“返回的数据”。也就是说只要其中任一环节出现错误,就会导致失败。这对于排错是很困难的一件事。但是由于上位机做好了封装,完成了如“发送函数”、“接收函数”的功能,我们只需要保证“数据”是无误的,即可完成收发数据,模块化的完成功能可以加快开发进度。不信的话可看下图:
, U) A' |" i% @, F+ k7 c+ v- O9 K8 G: i1 i0 t, E) {

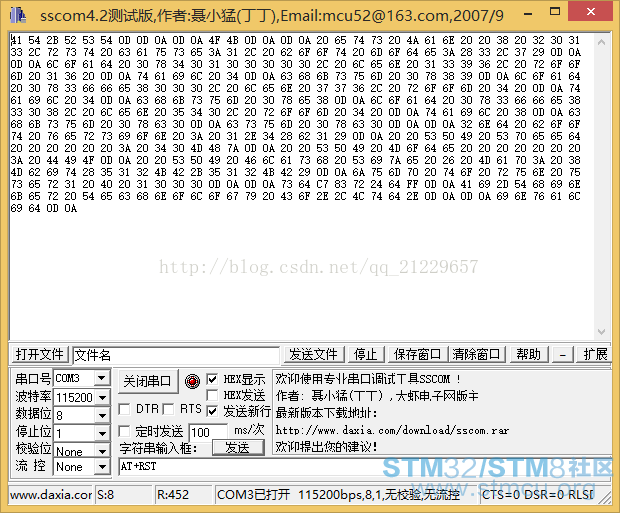

' X6 H% n: b* \2 K4 k4 M* N这是“AT+RST”指令,可以看到前面的“41 54 2B 52  53 54”对应着6个字符,但是后面还有“0D 0D 0A”,如果通过单片机发送,不加上后面的字符就会导致发送失败。2 B/ Z$ Z: V  {: U

5 i( C- l4 d5 [6 Q6 T4 ~' s好了,那么来到本篇的重点,在电脑连接到WIFI模块后,如何与其进行通信呢?下面介绍另一个软件如下图所示:
8 B$ `0 j+ @* K7 o, D/ z" M$ k1 Y. L0 r% @  \: a
" c. W6 q6 a' q& c$ c" V

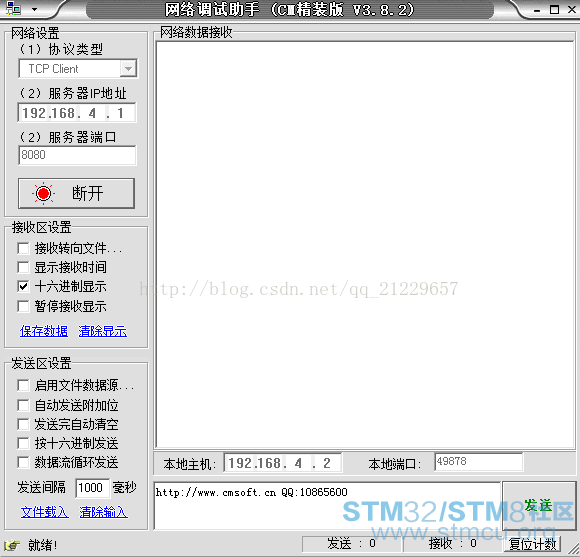

这是网络调试助手,可以理解为电脑内置的WIFI模块收发的数据,而之前的sscom是串口的收发数据。
) t+ @9 N$ H6 X, Q4 `, V
# v& P0 b* q! b" ~2 @) X) F其中,我们设置“协议类型”为“TCP Client”,即“TCP客户端”,“服务器IP地址”设置为“192.168.4.1”,这部分是固定的,如果不放心可以使用“AT+CIFSR”查询,“服务器端口”设置为8080,这对应着“AT+CIPSERVER=1,8080”。查询指令界面如下:
  b0 v0 O6 Y8 y' ]3 i+ g/ M1 p
3 m  S' @; L/ D: q& }
+ Y, |2 X4 K" j
点击连接后应该如上图所示。此时可见串口部分收到的信息如下:$ @! m. d5 E& b0 H5 q5 g0 V3 g/ w

: _, ]+ |1 s- u0 i 5.png 9 F  A8 D! Q: H* I

: M# M# R1 o. p! g" @+ J! ?- C4 R点击“HEX显示”,即为:7 R/ Q8 ~7 g4 h" n. T
  |1 X2 C2 j& `7 L
6.png . C- H6 f: B3 R; z+ v2 A$ c
3 ~2 u: i6 b( E7 m" M3 T& G3 h
事实上这是我们“实际”接收到的字符串,也就是说串口收到的是这11个字符,特别注意下是以“0D 0A”结尾的。2 _) H* ]8 b8 w
8 l2 t3 g5 g* d0 c! f
在完成握手之后便可以发送数据了,查询手册后可知发送数据的命令为“AT+CIPSEND=0,5”,其中第一个数为多链接中的序号,即“0,CONNECT”中的“0”,而后面的数字为想要发送的字符个数,如下图所示:
+ U& t3 H( J& R
4 Z' m0 W' B5 V$ f9 S: _3 K 7.png 5 M+ l0 b* ?* F, e4 G0 P

5 s9 {$ r7 F" X* M需要查看对应的十六进制数,如下图所示:0 \7 r+ w1 k0 i1 t
3 _0 s8 f, G5 x( f" T
8.png 8 q+ k! B9 P: f, R6 e4 U

+ G4 V8 o% {% L* H; F其中“41”到“0D 0D 0A”是我们发送的字符串,而后面的全为8266返回给我们的数据,并等待我们键入5个字符。
2 Z: \* q0 z+ B8 r$ I4 K5 v! v  M, H2 W: P2 c
接下来我们输入“HELLO”并点击“发送”,结果如下图所示:' J: k- N! N1 S6 h7 @
; H+ [4 Z/ x5 V% ]
9.png ( q8 S3 g$ M5 g; [2 K. ~+ N7 V

) L$ T( H3 f; Z% U对应的十六进制数为:  |8 f5 D9 a. l$ U6 |
' P1 r5 |+ s5 x% u. {
  W) @: B+ G+ _; m) a5 ~
, V& v$ r$ t/ n至此便完成了从ESP8266向电脑发送数据的功能,事实上网络调试助手端有显示接收到的数据,但是数据有软件添加的冗余部分,没有参考意义,故不展示,从8266接收到的数据才是我们需要的数据(因为单片机与8266直连,收发数据全是通过8266的)。5 K6 N! K" h1 ]
: b% o2 W/ E: B
我们通过网络调试助手,发送“HI”,在SSCOM中可接收到如下信息:
( r* a5 |$ h/ \3 q8 w1 u! E2 d
* c/ `# ~9 g$ ]* G 11.png
8 w$ Z8 Y$ g& q' r# u
/ N6 ?/ {2 ?1 x  J& N9 `对应的十六进制数为:
  c8 d7 Q$ i, S9 N
$ g' J& `9 k  \4 e 12.png
5 ~/ }# }/ z$ ?& Y- U0 i) _
8 s& [; `% ~7 k2 F  R其中“+IPD”是固定部分,“0”是链接序号,“2”为字符数量,冒号后的为内容。5 v" }, H* e2 [5 w6 ?2 f/ I

" {6 d) O, \, c总结一下:在建立链接后(关于怎么建立链接以后再讲),想要发送数据,便传入“41 54 2B 43 49 50 53 45 4E 44 3D”+“链接序号”+“,”+“字符数量”+“0D 0A”,等待8266准备完成返回字符串(实际上我进行了一段时间等待,并没有进行字符串反馈的判断,这样比较方便,哈哈),继续传入想要发送的字符,注意,此时不需要在后面跟“0D 0A”,发送完成后读取返回数据,读到“SEND OK”对应的ASCII码即发送成功。读取时,将读到的数据保存在字符数组中,按照前述的格式进行解码即可。6 t# m7 s4 ^8 i% u
; z6 r) V% h3 Y. t# i4 I

! \. {/ P# k9 K# K4 M
) H% s; u: ]* p* w2 U9 I/ h转载自codingindex: H, {5 O# P4 `" K
