AN4861：STM32 MCU上的LCD-TFT显示控制器（LTDC）

数据摘要

! ^# M# g* d: m0 Y7 n前言
移动、工业和消费应用的发展使得对图形用户界面（GUI）的需求更强，并且所需硬件资源 也有所增加。这些应用需要更高质量的图形、更多的硬件和软件资源（比如图形基元或帧缓 冲区的内存）以及更高的处理性能。
0 B3 b4 W' [$ V2 t4 a- v为了应对这种日益增长的需求，通常会使用微处理器单元，而这导致了成本更高、设计更复 杂，而且上市时间也更长。为了应对这些要求，STM32 MCU提供了丰富的图形产品组合。 由于采用了嵌入式LCD-TFT显示控制器（LTDC），STM32 MCU可以直接驱动高分辨率显 示面板，无需任何CPU干预。另外，LTDC可以自主访问内部存储器或外部存储器来获取像素 数据。
本应用笔记介绍了 表 1中所列STM32微控制器的LCD-TFT显示控制器，并演示了如何使用和 配置LTDC外设。还重点阐述了为获得最佳图形性能所需要的一些硬件、软件和架构考虑因素。


4 r5 B4 w+ m! n1 显示器和图形概述
; b7 I' D' N$ F6 o: v, \$ z. [: y本节介绍了显示器和图形内容中使用的基本术语，对通用显示器和图形环境进行了概述。本 节还总结了STM32 MCU所支持的显示接口。
1.1 基本图形概念
' s* l& L: i2 ]; o& C6 J/ T本节介绍基本的嵌入式图形系统、显示模块类别和显示技术。
基本嵌入式图形系统

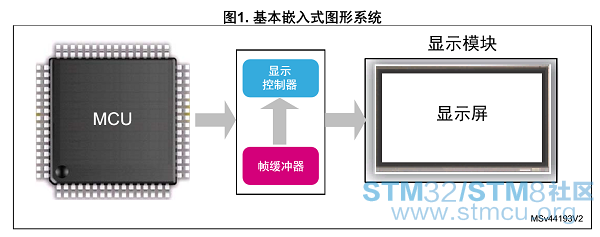

" w# \6 Q/ w# W) U- p& [一个基本嵌入式图形系统可简化为如 图 1所示。
; H; S+ C$ Z: n

, Z/ R) l4 s" I8 D+ Q7 h基本嵌入式图形系统由微控制器、帧缓冲器、显示控制器和显示屏组成。
• 微控制器对要在帧缓冲器中显示的图像进行计算，以组成图标或图像等图形基元。CPU 通过运行图形库软件来执行此过程。该过程可以由图形库使用专用硬件（如DMA2D Chrom-Art Accelerator®）来加速。帧缓冲器更新的频率越高，动画越流畅（动画每秒 帧数）。
+ D6 G6 o6 D) B• 帧缓冲器是一个易失性存储器，用于存储要显示图像的像素数据。该存储区通常称为图 形RAM（GRAM）。所需帧缓冲器大小取决于显示器的分辨率和色深。关于所需帧缓冲器 大小的更多信息，请参阅 第 4.2.1 节：帧缓冲存储器大小要求和位置 。
0 I, _& Y4 e' N: j – 双缓冲技术使用两个帧缓冲器，可以避免显示正在写入帧缓冲器的内容。
• 显示控制器持续“刷新”显示器，以每秒60次（60Hz）的速度将帧缓冲器内容传送到显 示屏。显示控制器可以嵌入显示模块或MCU中。
! l9 f) V6 s, x• 显示屏由显示控制器来驱动，并负责显示图像（由像素矩阵组成）。
  显示器特性为：
– 显示尺寸（分辨率）：由显示像素数定义，表示为水平（像素数）×垂直（行 数）。
6 G' W: R9 j7 D9 T' k – 色深：定义可以绘制像素的颜色数量。它以每像素位数（bpp）来表示。对于24 bpp的色深（也可以用RGB888表示），一个像素可以有16777216种颜色表示。
– 刷新率（以Hz为单位）：显示面板每秒刷新的次数。因为刷新率较低时产生的视 觉效果不佳，所以显示器每秒钟刷新60次（60 Hz）。
- `! ^3 I! N) m* O& Q0 R
/ D. h, {' |$ M- p& }# f
. B0 t: ?: C6 y.....................................
! H, A5 I5 ~% M+ G5 c+ R# g
# n/ m) @- f/ ~" K% b' s1 \% |& G& F
