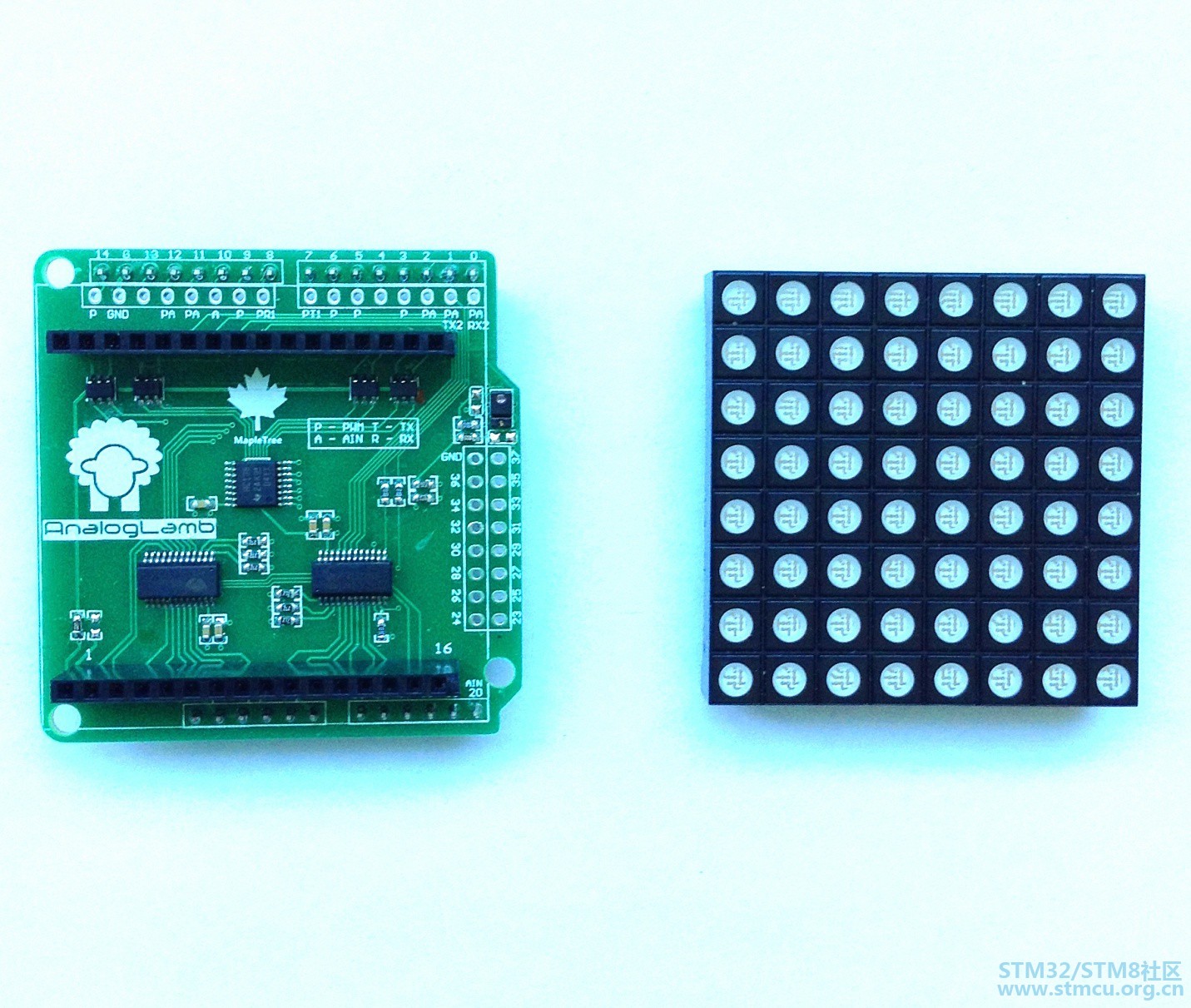

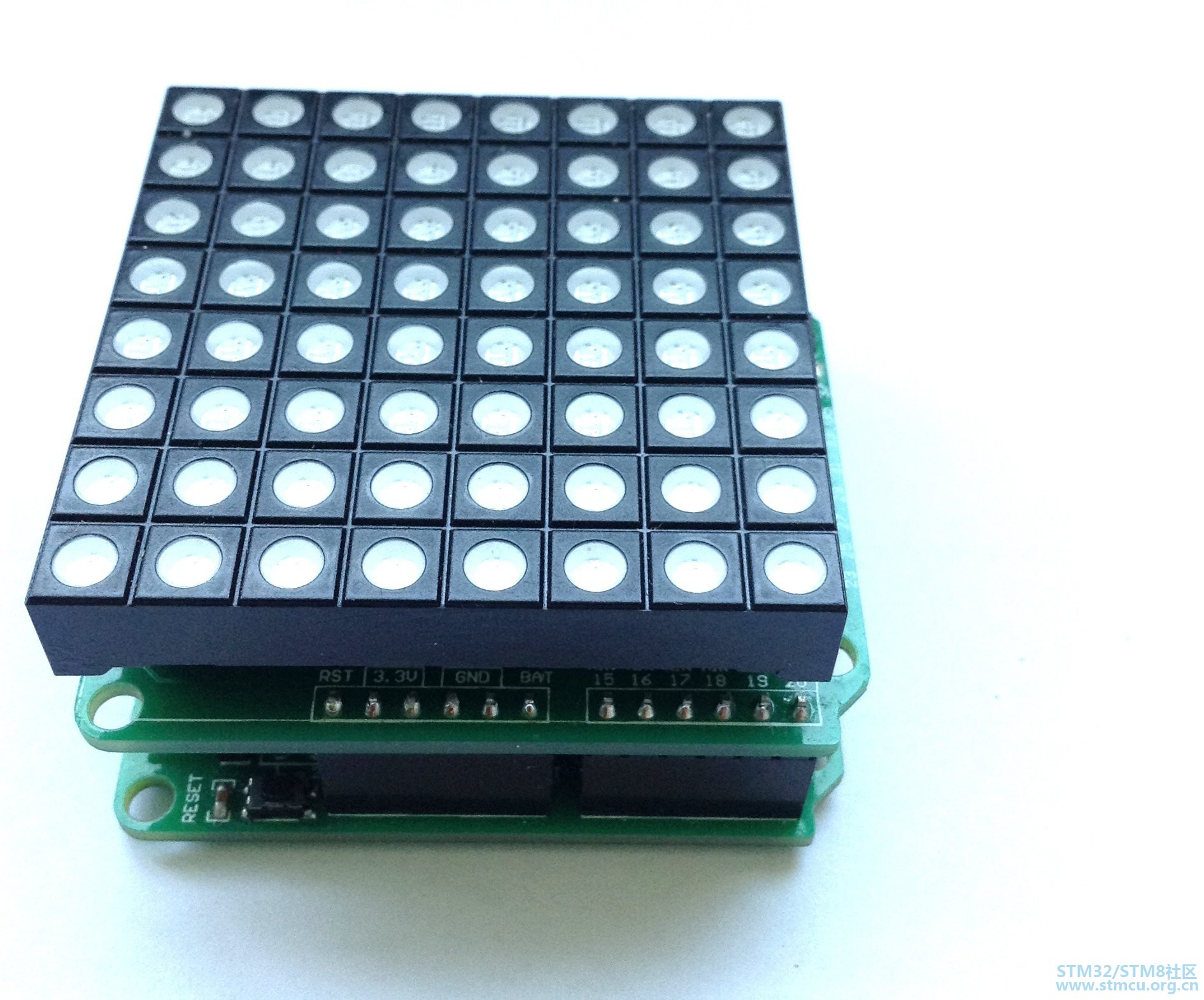

彩色矩阵是一个专业的多路LED驱动模块。它可以驱动8x8 5.0mm的RGB Led矩阵。


描述

ColorMatrix使用两个MY9221芯片，它是一个12通道(R/G/B x 4)恒流自适应脉冲密度调制(APDM)。彩色矩阵与为Arduino Duemilanove或Diecimila和Maple或MapleTree设计的产品兼容。

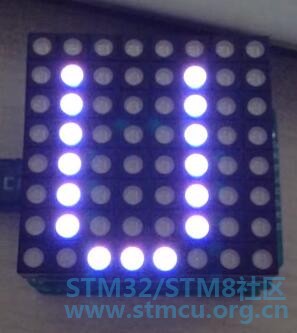

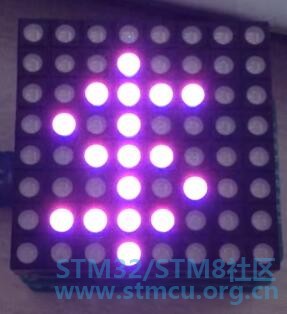

视频效果






特性


驱动:MY9221
16 / 14 / 12 / 8位灰度选择
3 - 5.5V工作电源电压
提供2 x 16引脚头连接多路led
PWM或APDM控制选择。
恒流(20.8mA) led驱动器
包括RGB点阵LED。
尺寸:5.2 x5.7cm



文档


欢迎您与我们联系领取文件。有任何问题，请发送至电子邮件


组件

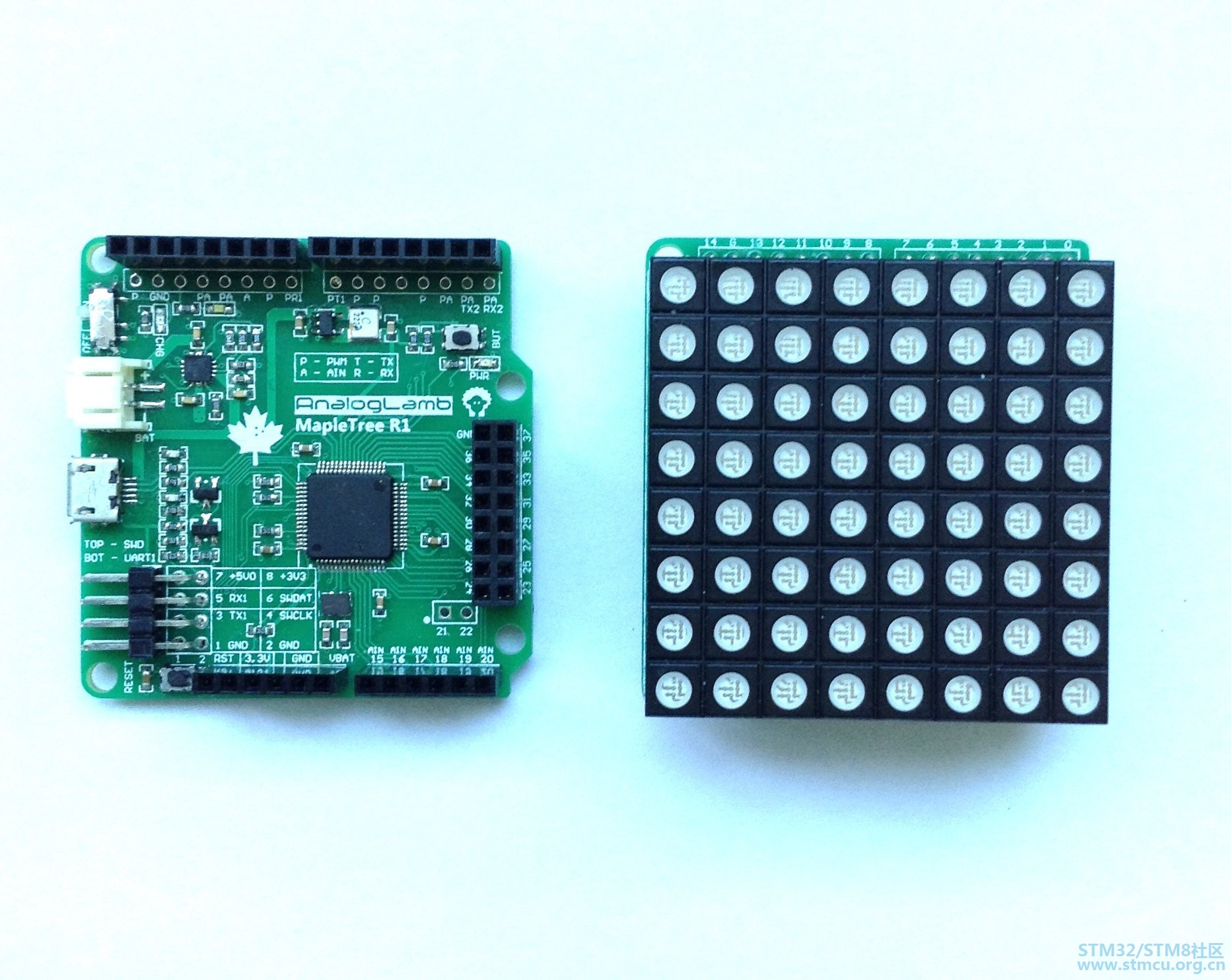

1×STM32F103RB
微处理器、微控制器、DSPs /微控制器(MCUs)
1×MY9221

原文请见hackaday

很有趣
