这是一款cortex m4 f的智能手表。

描述

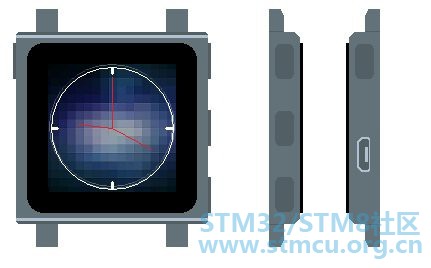

3 P+ f3 s5 x# b这款智能手表是基于stm32l4，配备了1.44英寸的tft触摸屏、32位STM32 ARM处理器、额外的QSPI flash和加速度计，所有这些都在一个简洁的盒子里。
这个想法是基于Retrowatch和Piwatch。
6 E2 S1 X( D+ [/ i3 |# N它有一个230毫安的锂电池。

细节
作为pix项目中的“zerowatch”的后续产品，Pix-Watch应运而生。

. W6 H1 u2 H- ^( }9 ^) E% dPix-Watch使用ST单片机，使用Arduino IDE，并为其编写了定制软件。

* F6 ~! e) P$ F! X; u" s它的硬件规格是:
3 ~: n/ m$ L- S5 j* Y-最高80mhz皮质M4F单片机
- 128kb RAM
$ X; B" a4 n$ ]- 512kb系统FLASH，主机固件
- 1.44英寸高彩色tft屏(ili9163,128 *128px)，电容式触控输入
-额外flash (4mbyte)
- 3轴加速度计
——振动电机

2 k3 c+ g0 m7 R& r3 \$ _4 v一些特点:
, h( N9 A' T5 }% C% p2 u——framebuffer
# J' H+ f9 N# v——快速绘图
9 Y; }, T% p: Y" c5 T7 ^6 y——易于扩展api
——阿尔法混合
——开源软件和硬件


# _0 x4 _" ]" ~( q$ P+ ?# i目前已完成的工作:
, R3 t( t6 O4 [2 X- I6 V9 |% Q: u* M——建立开发平台


正在进行的工作:
! F) G. a# M! R; p8 m; H  A% K——内联应用框架
——案例设计
——编写初始测试代码


( t' F# ]+ A5 l% d" n) l目前需要做的工作:
* d. Q0 E2 U1 Y" D-pcb设计
/ G" Z/ A8 j. u( O8 |-更好的图形命令集
; C* ~' y0 {* |/ x0 o-暂时使用机载RTC
! x7 Y6 v& b3 R( ?& l6 J1 P-外部flash图像/应用程序加载支持
1 ~4 r/ j& ^7 k5 x0 C-创建SDK
-应用程序eeprom存储(在eeprom仿真中存储变量)
% v9 f  v5 w4 n+ \2 z) z-应用程序同步和闪烁使用USB
2 Y" _- q) Q  D  R% t3 N) V- O) u3 J
组件
0 H; |* Z6 U1 R3 S) V9 K1×pix-watch板  主板
1×230 mah锂电池  30 x20x5mm
8 k: a: y  w9 U- X, V: C  \# a& m1×外壳   3 d印制
( u" @, E9 B6 q  T1×Ili9361c  电容触摸
0 ?9 v$ O5 ?& v& C4 `3 }/ W4 M2 [
tft速度测量

$ X" u, @5 e$ M: X! ^
: J4 }  q# E% i/ ?* V我只是想分享我对面包板系统的基准。
, q1 _  m! o/ r$ ]5 E" }* n0 ~全屏刷新(fillScreen命令):15ms(66fps)
% N: o; d3 Z7 c& o: Q使用sdfat lib从microsd加载的全屏幕(128*128)位图:略大于125ms(即8fps)

您可能想知道为什么位图加载如此低效?
因为我们从缓冲区中的microsd读取了一条水平的像素数据线，将其绘制到屏幕上，并对每条垂直线(总共128x)重复这个过程
这真的想要我去一个framebuffer，加载整个位图到它，然后调整像素在需要的地方，然后像fillScreen命令一样推送它。

. j. C0 a# T0 w; B( R这将大大加快速度。
* k0 _- P* P4 I- l9 L$ m; E! ^$ U然而，它也有它的缺点:单个framebuffer都会消耗50%的RAM。

注意:我们不能从屏幕上读取,没有味噌线在屏幕上,否则我们可以使用,作为framebuffer,拯救我们32 kb的内存的成本30-40ms(猜测)绘制速度framebuffer内部ram(如果我们做我需要像20-25ms(猜测))

告诉我们你认为最好的是什么，不加帧缓冲还是用帧缓冲?

( V* t) b0 ~2 l" d3 R: Q

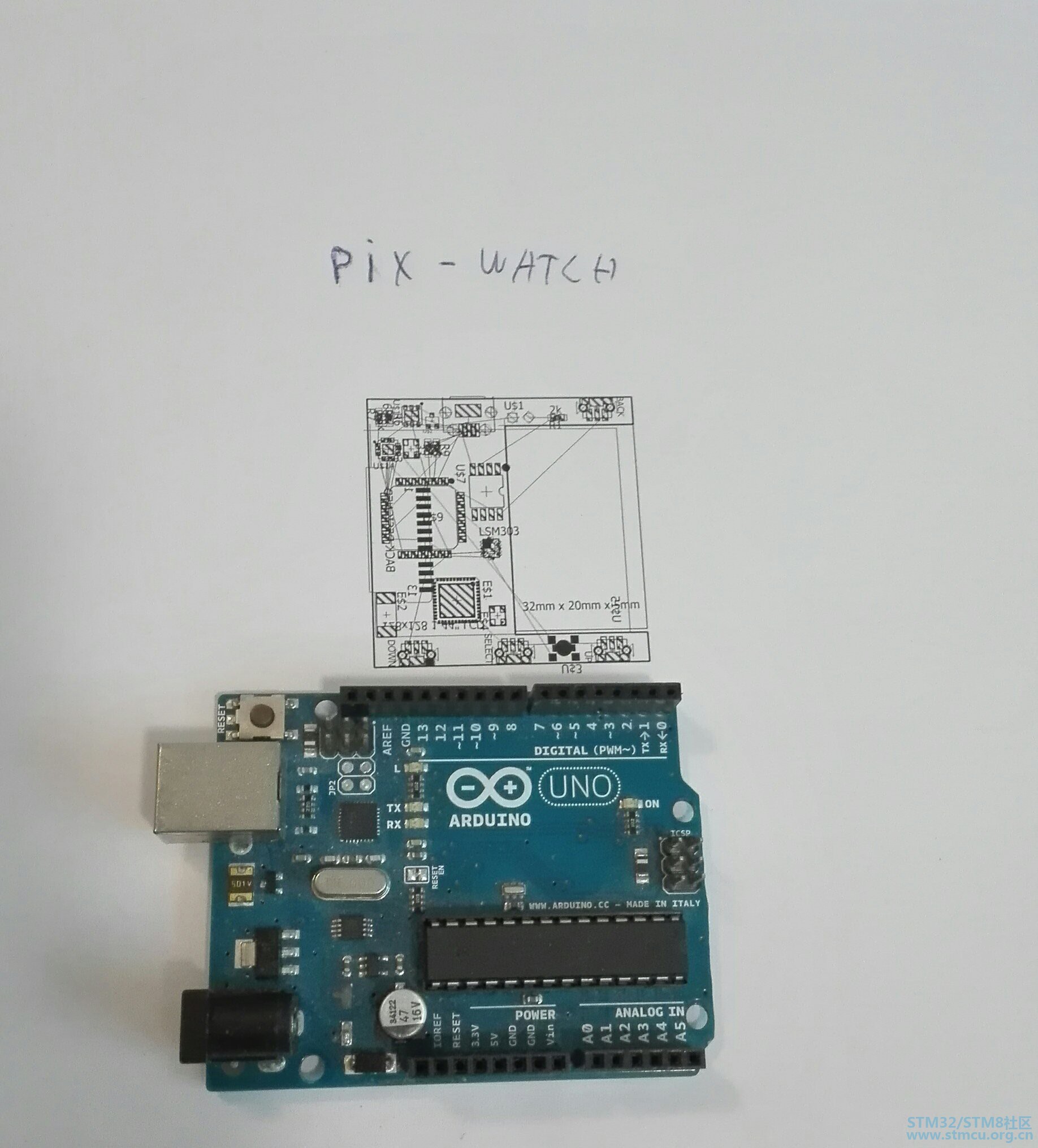

: ?! Q$ {! I$ _- v0 k. spcb越来越小
/ H* W* Z9 H7 r7 t# @! O( S' X* g

4 |" o7 v! o) R& ], ~6 F0 z我得到的pcb长度从50mm到43.5 mm，但仍然具有相同的功能(移动轨迹和组件)
也就是说它只比我的zerowatch项目长3.5毫米(它的长度为40mm)
% H$ A$ S6 r7 Y4 x, d仍然想要一个framebuffer。
' d+ v: c/ q! x6 x
+ F# r/ F7 g& }" L. S5 |+ `, @" V:framebuffer都恢复正常了，电池续航时间很长

, q: |7 N% |5 h# y
几天前我又在手表上工作了，脑子里有两件事:framebuffer和延长电池寿命
) i; K3 n! Z5 ]% e! l7 L1 A7 H我在这两方面都取得了成功，主要是在电池寿命方面:370小时待机(17小时运行@ 24mhz)时间(还没有加速度计)(总功耗:1.35mA)
& \+ }$ W3 G# t7 H4 m; y0 b
" I) O/ o9 d2 D* u这相当于500毫安时的15天待机时间!
1 |  r+ Z7 J" H' q+ O现在我正在移植所有使用framebuffer的图形命令。
2 U$ F1 Z" ]; \: Z7 X! s  V
framebuffer的唯一缺点是:它消耗了teensy 3.2的一半RAM。
但是多亏了rossum的microtouch框架，我们仍然可以为应用程序提供9kb的RAM，这比Arduino兆字节多1/8 !
同样，framebuffer很酷的一点是:alpha混合是可能的，有些人可能看过我演示的视频。但对于那些没看过的人，这个是视频
( S0 \: x( c4 `: M8 j' I7 ^  {


切换蓝牙模块

现在我遇到了一个新的蓝牙模块，即ble113模块，它是蓝牙低能量的，并且有非常低的功率模式(几百nA)。
与hc06相比，它的尺寸只有hc06的1/2，耗电量更少。
* |, `6 L* ?$ m2 \6 D* d这也导致了更小的pcb尺寸(理论上)。
到目前为止，我还没有进一步研究编码。但是我很快就会恢复编程(希望在一周内)

是的，这个项目还远远没有结束!
9 v6 u: l6 z4 x0 i1 b! v话题:我只是看了看时间，凌晨3:45，我该睡觉了。
: o( q, i( |0 B. B1 y7 U" v
( J* @2 t& l4 G; f- _, B/ e
+ s2 h; @. L5 H2 L* z- o注释和图形
* l" A3 U# @* ]5 T: o* E3 D+ c, u
. c( g" f8 Q- ~' ~0 P
因为ble113很难正常(Atomsoft是这么说的)(它需要pcb上一个额外的swd来编程)，所以我们放弃了它，转而使用BC118模块，该模块也可以在uart上工作，在睡眠模式下只使用9uA
这两个模块的价格大致相同(在digikey上为11刀)，所以这不是问题。
我还开始清理代码，并将其分散到多个库中，否则我们将拥有一个包含1500多行代码的库。
; u' i5 Z/ I2 r& [! Q# M0 g希望代码很快就会出现。

/ `9 Y5 f- |% Y7 y9 |& C
我还创建了一个图形命令，即:循环加载条(log结尾的demo vid)，并在RAM中添加了同样多的图形命令，因为它可以简单地加快速度。
" w. ]2 s" K5 _% M+ q8 r. U我也尝试过超时计时，它稳定运行到144mhz，任何更高的将会导致系统失败(我认为是在mcu的电压下)。
请注意，这是推荐的mcu clockspeed的200%，所以我不建议超过96mhz(这在teensy上已经是超频了)。
圆形加载条图的视频
* J0 \3 d8 {8 O2 B. Q  Z

* [9 K4 Z/ \" u* Z- T4 S5 j$ u
+ S6 {2 C; y, q& l缺乏动力和延迟
! M: X& ]3 D. V: s; p
0 [" L( m! h5 g6 I
$ S. {4 r+ r, |; A) A8 M你们可能已经注意到这个项目最近没怎么更新，因为我实在找不到继续下去的动力。(别担心，项目会完成的!)
; ^& L  ?: C; ^5 Q7 X  L9 o
( r, g% h7 X1 k$ J, ^; jAtomsoft(谁会做pcb设计)没有让我知道任何关于设计的当前状态遗憾。(到现在已经超过两周了)
总之，在某种程度上是积极的:

% I; @$ ~; j& p( q; j* a) W我有一些时间来重做一小部分代码，我计划一旦我得到我的动机重新做内联应用程序API。
' ?. n: N6 a5 H/ i现在，有一个视频演示一些图形化命令，包括反别名圆圈。
% L; B; m7 N$ G. \( g; v) |* [3 o* X
$ K3 T! k9 L; H% g( B. y
改变计划!
# p& L* {: s4 K% k" f, H2 \

, U1 Y, G6 H& u* }7 C' }正如一些人可能已经注意到的，我不满意teensy作为单片机，并将切换到stm32l4单片机，我已经有了显示工作，我将抛弃蓝牙，因为我想保持它的简约。
5 P1 n5 ^  d0 [7 z/ J) G
智能按钮将被电容式触摸屏所取代，其行为方式与Android wear类似(基本手势控制!)
* F4 `6 _2 c4 j另一个设计变化是整个PCB，我的目标是34*15mm 4层。
我将尽我最大的努力使它有点防水(pogo针充电/编程它使用一个码头，没有按钮应该允许我实现这一点。
: i* b& W2 \8 |( b另外，teensy 3.2没有fpu，因此alpha混合速度非常慢，这可以通过切换MCU来解决，在同一个MCU时钟上增加7x的增益=)

# O; Q0 i6 L, X5 S
& Y: |. v8 Q4 ?8 R; F# o性能提升

$ M4 c  z# {* R0 i+ s
. H: U4 X0 X8 l$ c8 J) z" Z, N我只是想说明在最初的设计(teensy 3.2)和新设计(stm32l4)之间的浮点数(alpha混合/反混叠)每瓦特的性能增加
首先，我想指出的是stm32l4至少是teensy 3.2规范中节能3倍
实际上更像4x的teensy 3.2需要一个单独的引导装载程序ic，它也使用电源。
然后浮点数学....teensy 3.2根本没有fpu，所以计算肯定会很慢，但是在stm32l4上，速度比teensy要快7倍，因为stm有fpu。
与功率效率相比，这大约是28倍(fpu数学/瓦特)

; c$ h+ ]9 J/ U4 Q( \- K0 F5 N此外，未来可能会从stm32l476改为stm32l496，使用320k的sram，用于更大的应用程序，而且它也更节能。(91微安/兆赫与100微安/兆赫)
7 `* L5 K$ _) Y/ R! A; w
pix-watch相关资料
* q6 G. s, y" Y3 X8 c
" m; f1 M, e5 D3 l  C1 q
- v  {/ u* f3 t. L# F' }原文请见hackaday
