简单的iCE5LP FPGA开源开发板与stm32 下载器

描述

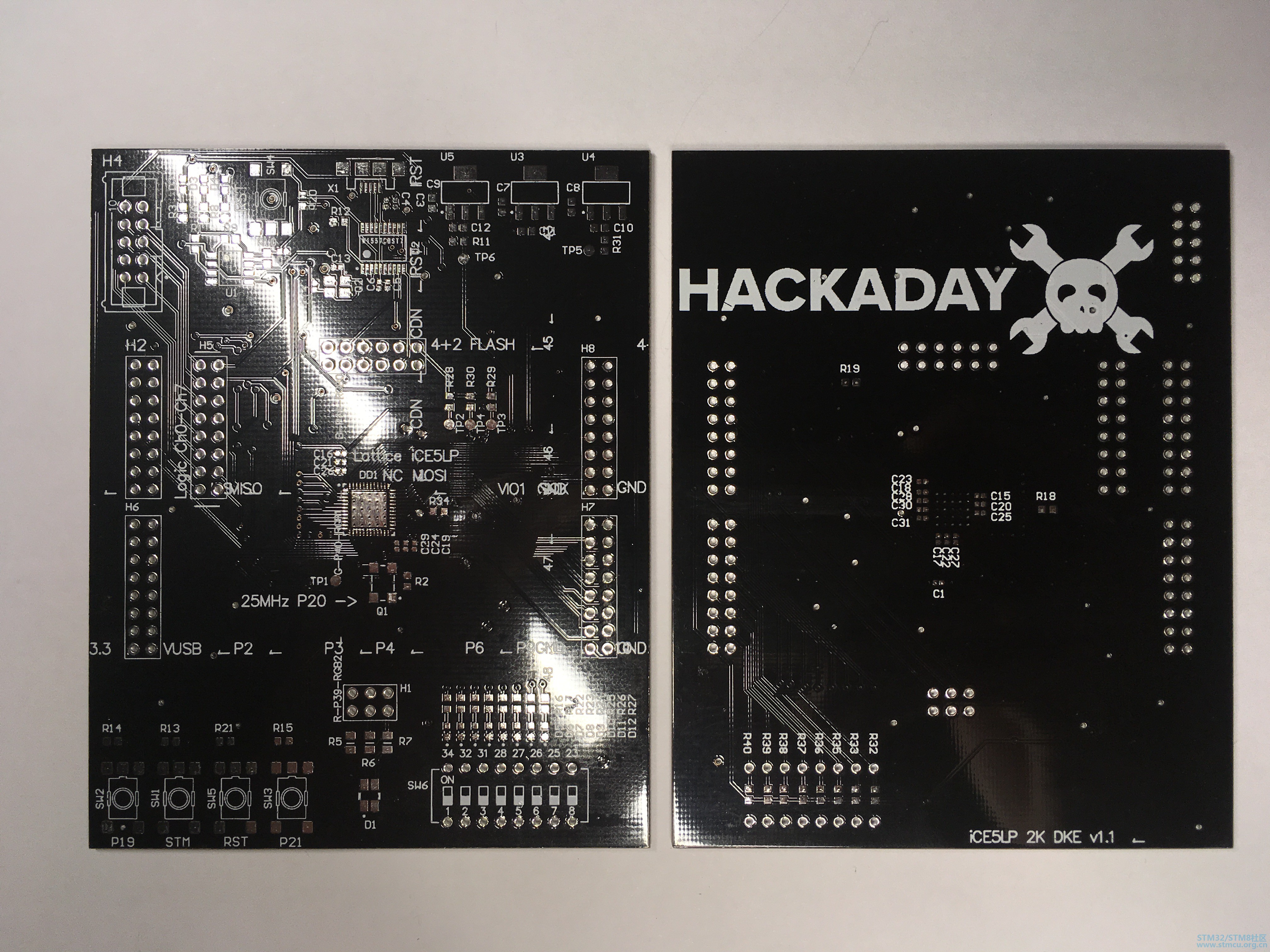

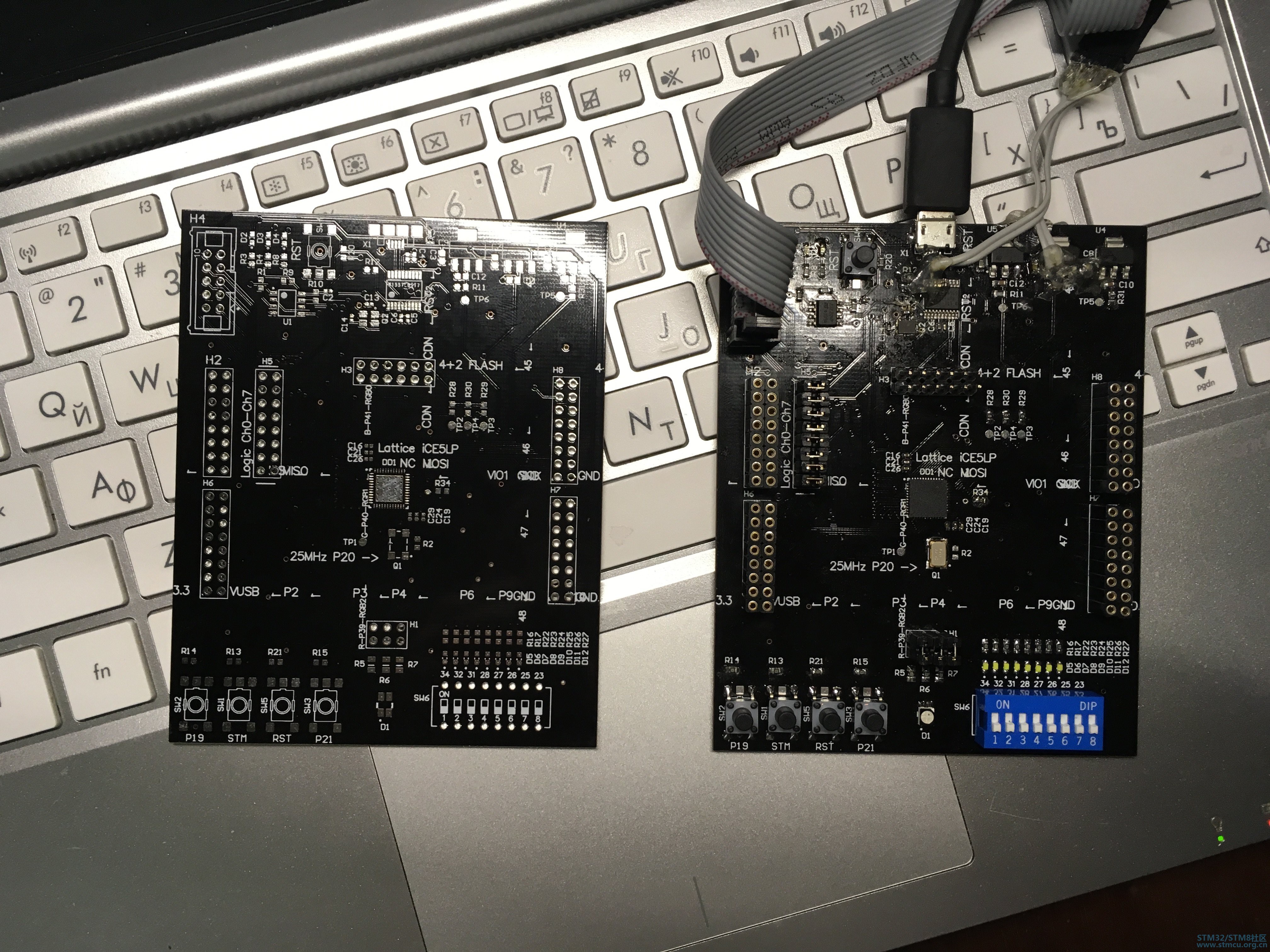

, \5 D) @  B0 S7 Y$ X. @. E5 q这是我为Lattice iCE40 (iCE5LP) FPGA开发的开源开发板。

8 d% i* ~5 ?: d0 ~  U它的特点嵌入式stm32 下载器，M25Pxx系列spil - flash板，一些led \swithces\按钮，PLS\PLB头和Saleae逻辑兼容连接器。它甚至还有一个超级功能——Hackaday logo!
. @8 D- `8 ?- o; n' E/ Z! v
+ i, _6 ~( F. w7 @' K* ]) E& lSTM32软件创建使用STM32HAL和Labview从PC端。在当前版本中，它可以使所有Flash相关的读\写操作，加载配置到FPGA，执行自定义SPI命令。本协议基于USB-CDC，命令格式简单:
\r(例如FLSHEPO;代表执行Flash enter到deep power down mode命令。

在优化的代码上，大约需要4s来加载70kB的配置文件。
" Q* b  R2 p. ?% X* t
计划:
1)代码优化
/ p8 B) R% `- D2)配置文件压缩解压缩
3) FPGA演示项目

8 i1 f7 U) G) Y也许在将来:
修复HW bug
2)新布局
3)Lite版本
! j8 g1 O. i7 s, ]$ C% f+ e
1×ice5lp QFN48   FPGA
$ w5 K) N, q8 N* Z- w. v1×stm32f070f6p6   配置加载程序\ USB-CDC \ USB-SPI
1×m25pxx SO8(容量大于1 Mbit)   用户存储或串行配置器
# H0 i# q( a) I; ~1 I11×0603LED
3×ld1117 ldo (1.2 v, 2.5 v, 3.3 v 800 ma)
, z  \, h( J* Q$ t" Q( X1×8 DIP 开关
1×rgb LED
1×25mhz晶振
1×16mhz晶振
5 X7 S( g& c* [! Z5 u9 F  M5×按钮
* F( a3 E$ _4 [* J8 D) @8 f1×许多电阻和电容
6 B# `$ Z6 ^% b+ y% _
* U$ n$ k3 `. P9 o9 V. B
- }( X& p+ b; D' v5 u: \4 w, T5 M

- b. ?; f( V) s

& t3 ]' G: O, ^! V

8 x6 T# |( R) t  _  _: V相关文件见GitHub
& O( `; o: K/ O7 Z1 n( z
& ~2 t+ n# R, P: o+ R  T# G. C
# o7 x; G- l  @* x( R0 r原文请见hackaday
