执行声学密码分析的简单设备

1 i5 m* h6 r; e+ D
描述
7 U( p8 [: F) X
, p7 S; G+ n2 b( i- J该项目将被用于声学密码分析——“声密码分析是一种利用计算机或其他设备发出声音的侧信道攻击,”。


我将使用一个ARM STM32单片机和SPH0641LU4H-1 MEMS麦克风。
这些麦克风能够达到大约80 khz的超声波频率。他们产生一个脉冲密度调制输出,这意味着它们输出二进制信号,我们将能够解码单片机本身和现在的解码信号计算机通过USB接口。

* d& O! \6 D) o9 T
细节

# U7 k, p8 z" p7 X目标

项目的目标是创建一个简单的USB超声波麦克风接收到80千赫的能力。

6 y: H3 Z1 W- \
作为一个主要目标是使您能够执行“声密码分析”,将创建一个简单的软件程序使潜在的有趣的信号来监控和解码。
' N/ |  l$ e* L, E& a( K( W  ]( t

例如数据可能会“很可能”SMPS的电脑,导致处理器画高或低的权力,导致超声波发出SMPS改变。SMPS的信号将被我们的软件解码了。

/ Z, b* r: S& R3 S. ?; r2 X4 q, B示意图

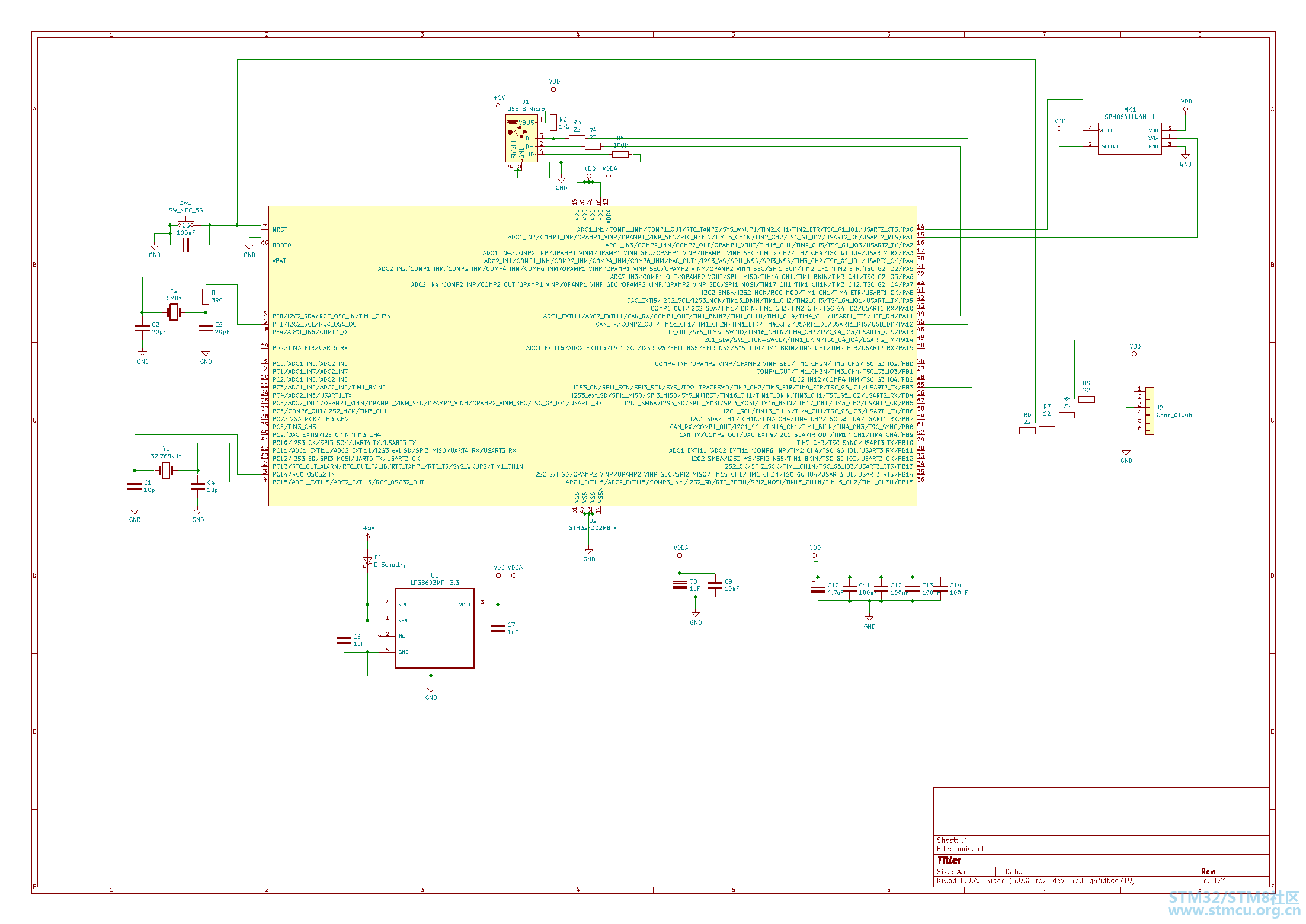

这示意图描述了一个STM32单片机以及MEMS超声波麦克风。它是通过USB驱动和可访问。你会注意到有一个6针头单片机程序。
9 E0 P, v* L$ H( h6 T




, q. [- r, G. t9 H8 m0 d. f
6 ]. ]  G9 V. K印刷电路板
: L: ?, [2 ~9 U: P

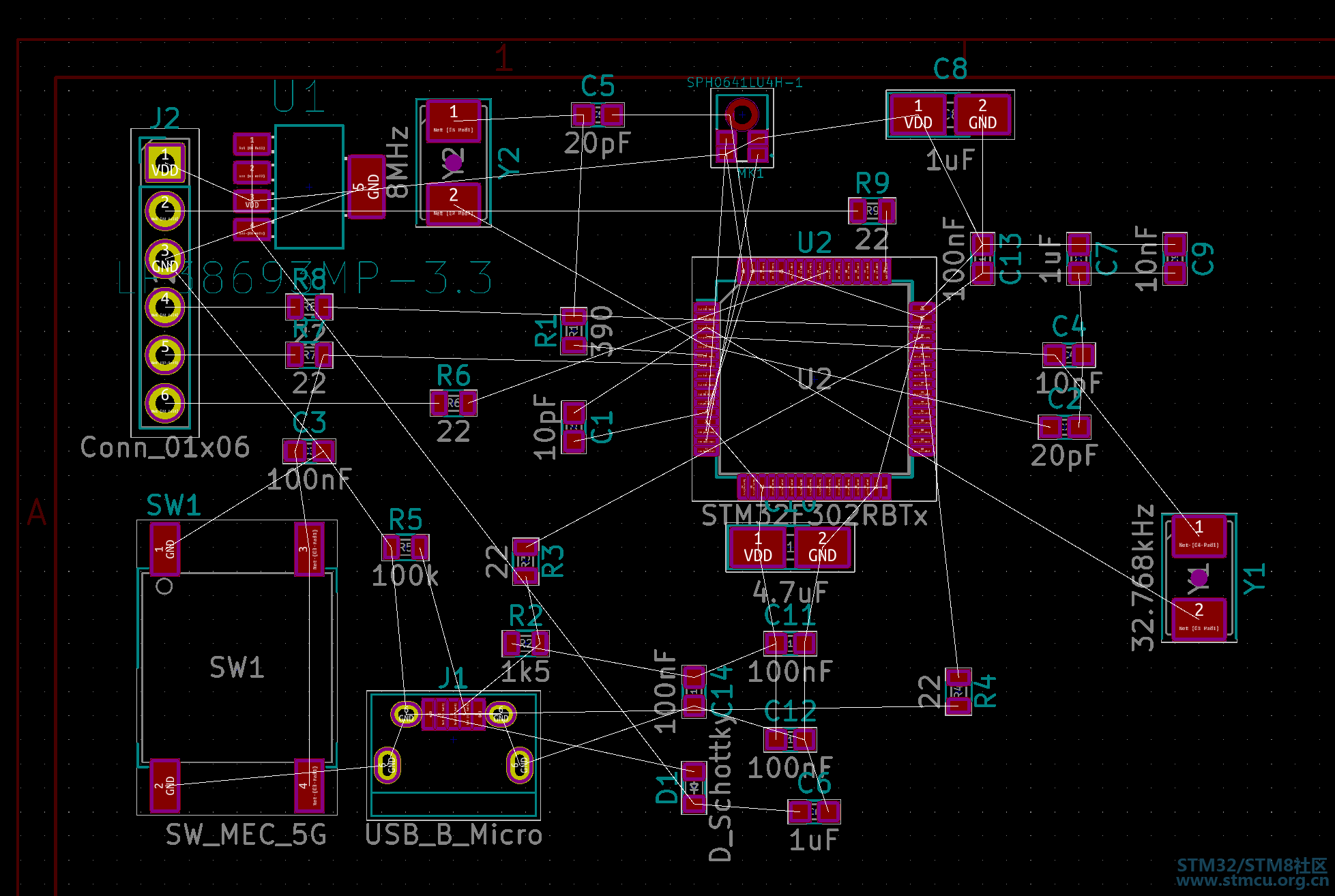

7 T% r# z1 K5 W* d8 A/ g下图描绘kicad组件的当前位置,之前我发送它们。
; L8 y' C! ?. w% [

我很新的pcb设计,特别是单片机有这么多针!所以我要花一段时间直到我满意自己的位置定位组件之前路由。

7 g- X; `/ \7 f# c, H1 B- b
3 o: z) ]4 c1 H2 l1 r: U( f/ ~# W

6 i4 l8 L* m7 L9 t. v8 t6 i0 g
) `- Y  Z0 L1 U! z
; @' Z- }8 Q+ h

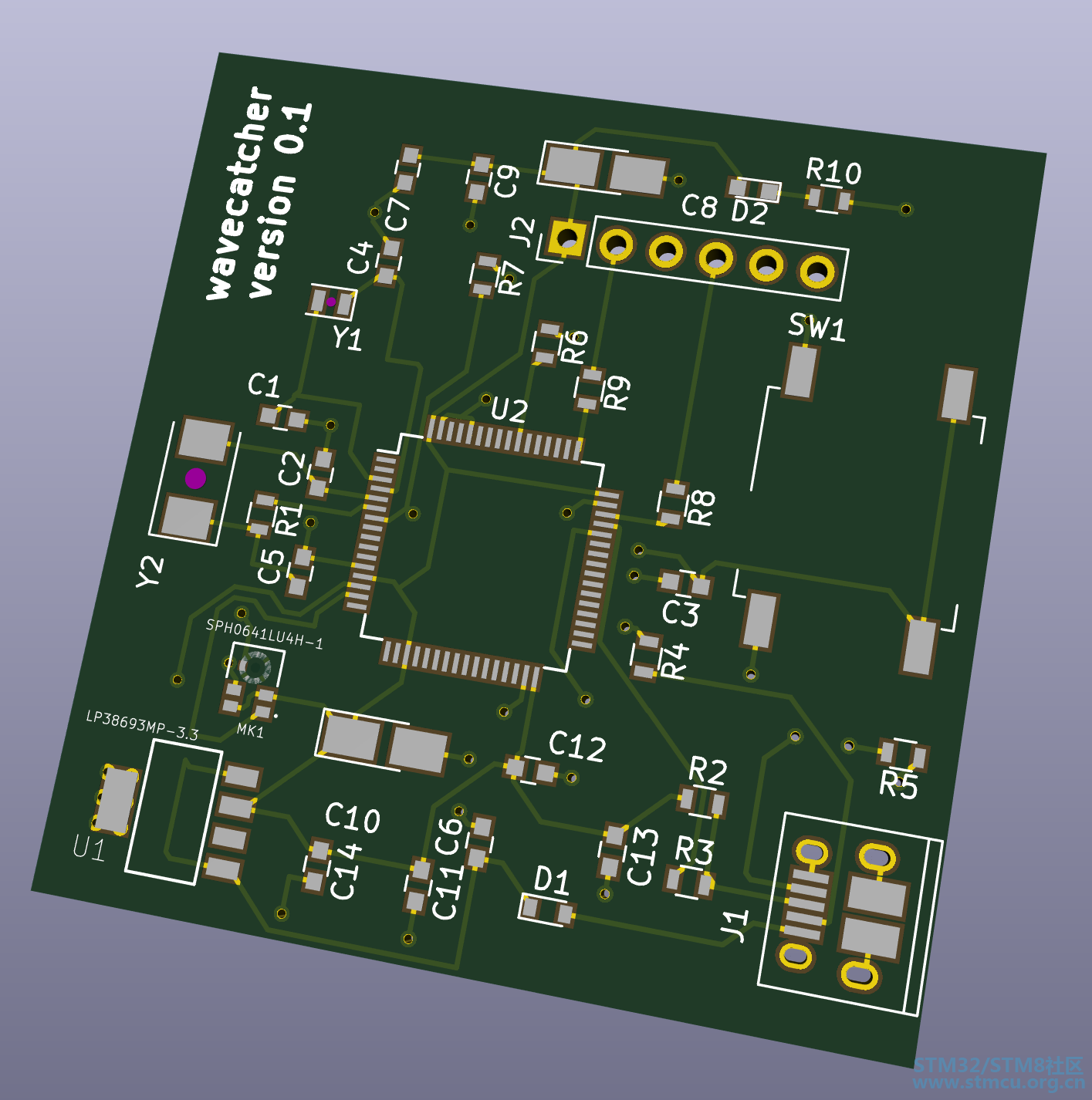

路由PCB看起来如下:

* C8 a1 j+ N8 E' X8 U) n1 g
" V# a" L* d3 |/ @3 U

$ U: Y& F2 E$ Z( T
4 S8 j& P9 ~# W& e" M) ]
我只是发送它为创建一个原型MacroFab,希望我没有犯过任何错误!
- W$ {4 d: A& R' M: E; e

组件

1×STM32F302RBT
& Z. [% X" g7 ]2 p# k
单片机
( n- P* d( a7 N( |: b' e
1 K% i+ {, C5 \* h9 t( I1×SPH0641LU4H-1

0 ^, u1 ?" ^  h2 ?, rMEMS麦克风

. I" f  `% ^, ?2 f0 q; P7 n! @$ Q  l1×lp38693mp - 3.3

2 q! Q: g4 Y" r. w$ n: S" G  ]8 v1 x电源管理ic /监管机构和ldo线性电压

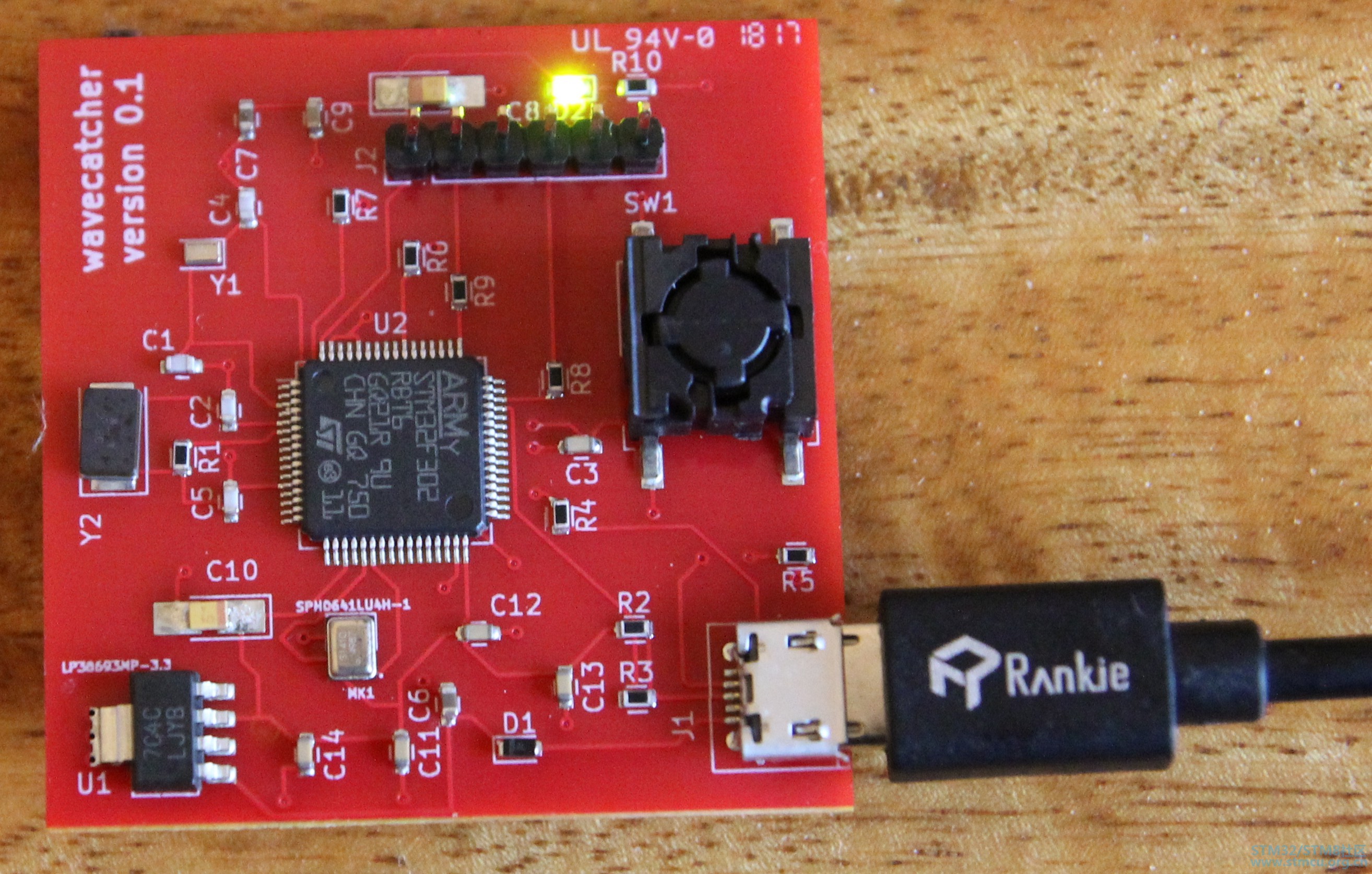

3 _  f; y3 P* a( s# x% a9 a" Q& U哇!我们有音频



我之前设法从话筒中提取音频,利用一个简单的加法PDM PCM转换器,并播放音频。
8 B3 _* s3 M' i# e
' b. q! E5 @4 r

我现在计划采用一个基于智能过滤方法来转换。
" V' V$ `' m! d* x. j; G
' Z- `3 l5 ?% N/ y; y- j
详情请见GitHub和项目细节
