7 R4 n* t$ |. Y  |一个更好看的二进制时钟

( D* R+ m( T/ C9 K2 x) K* w0 g9 {6 G描述
由三组10mm发光二极管组成的二进制时钟，代表小时、分钟和秒。
" H4 z0 E, d# p4 F+ J% i6 k由内置电池后备RTC的STM32F 051供电。

组成
1× STM32F051CxT6
2 r4 k: S2 _5 z0 \0 Q4 E% j+ T- L
& k, o: K) K- o17×10mm RGB发光二极管
共阳极LED

1×CR1220
电池和电池附件/电池

/ k6 p/ g4 P* {# J& O7 m1×32 kHz晶振
2 R4 a) J& F+ A$ N7 ^4 q+ c7 i
  {9 h& n* v# C6 X5 T开关元件(high side switch)

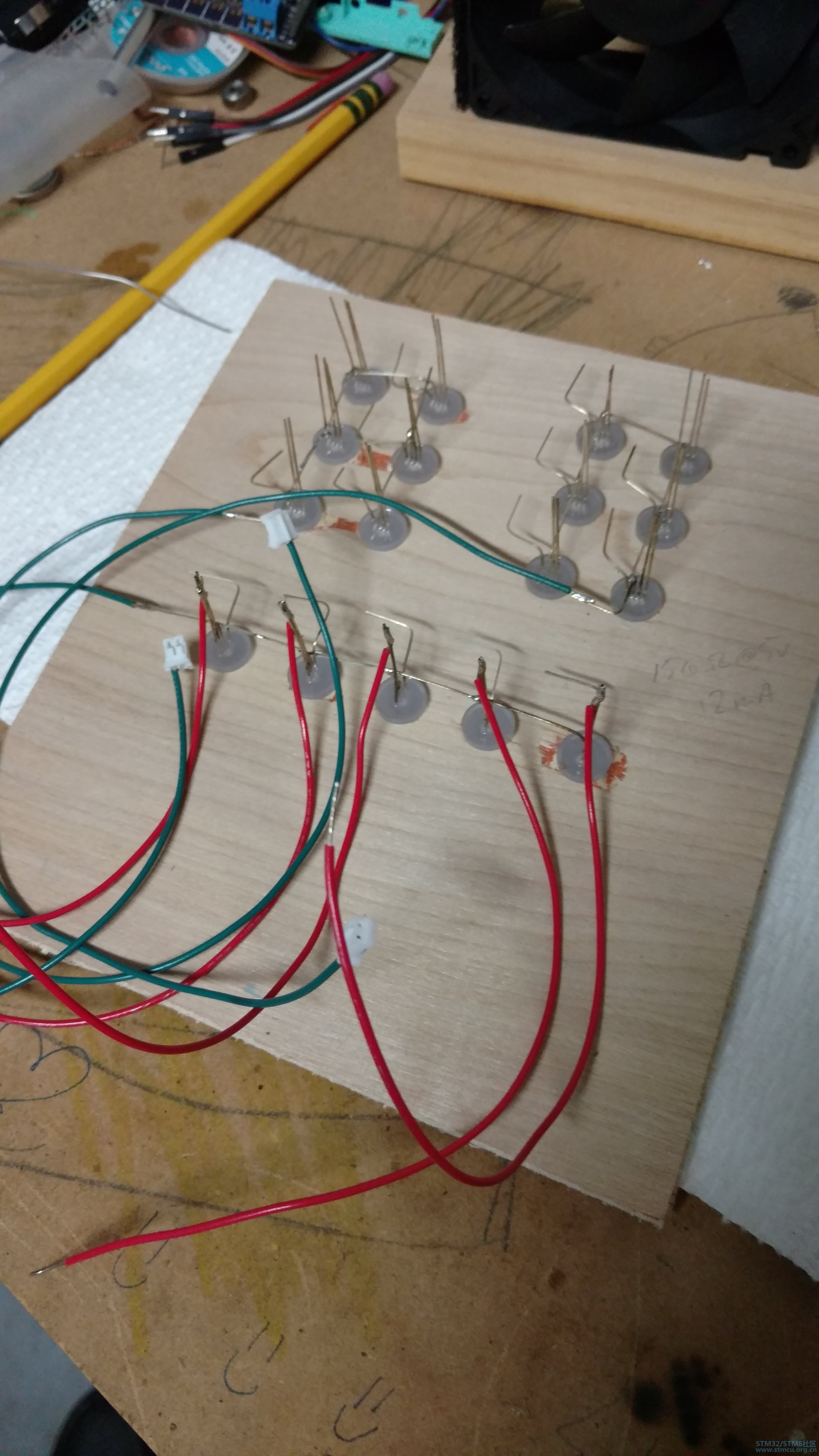

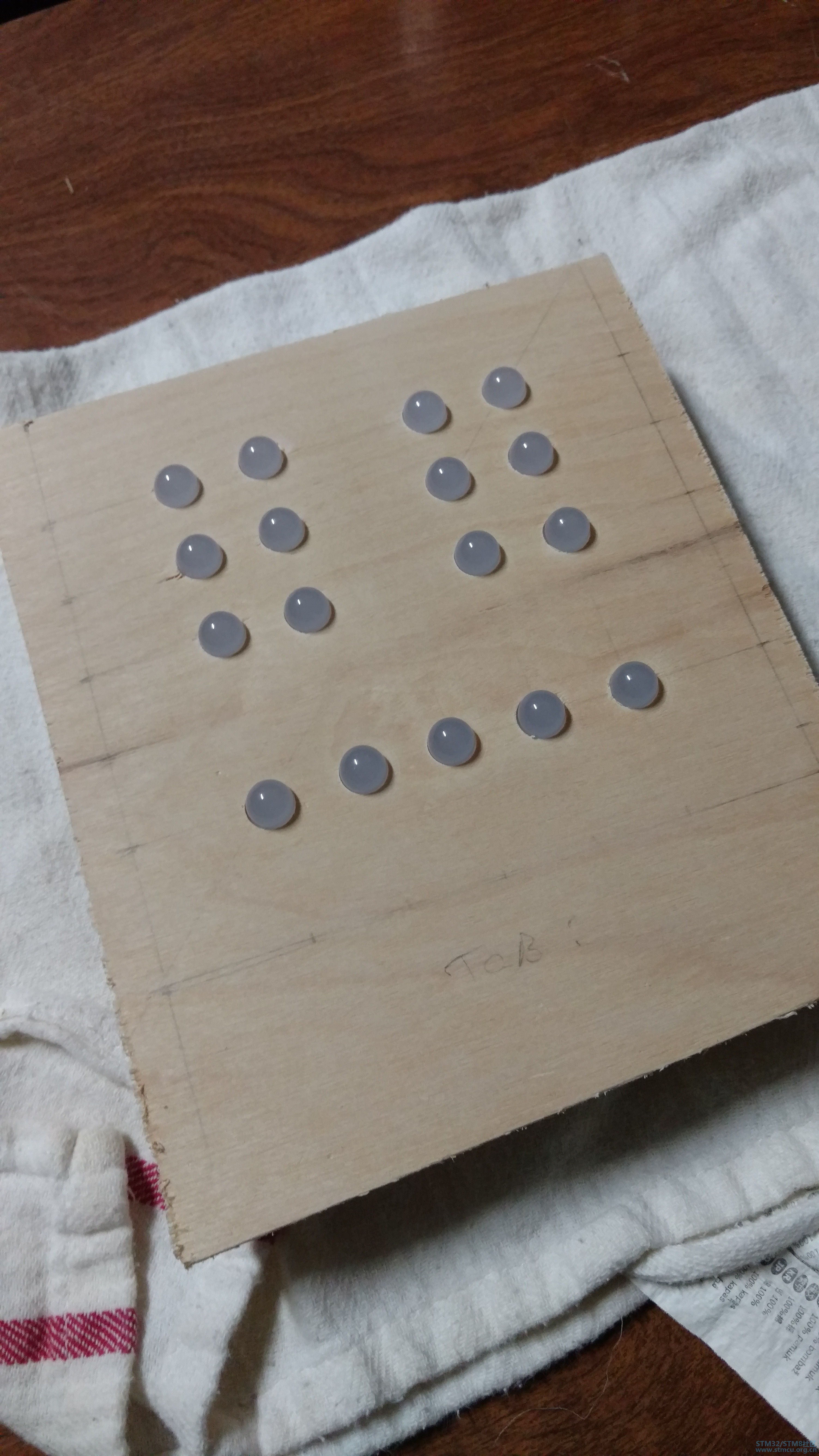

时钟的面板是我设计的一块木板，它可以嵌入8个mos管通道。该电路板有自己的微型开关调节器和8个2针JST-PH插口，在一个引脚上提供5v的Vin (最高20+伏)，在另一个引脚上是GND。
7 @2 _# h4 O3 Q! W/ n  j3 P+ N

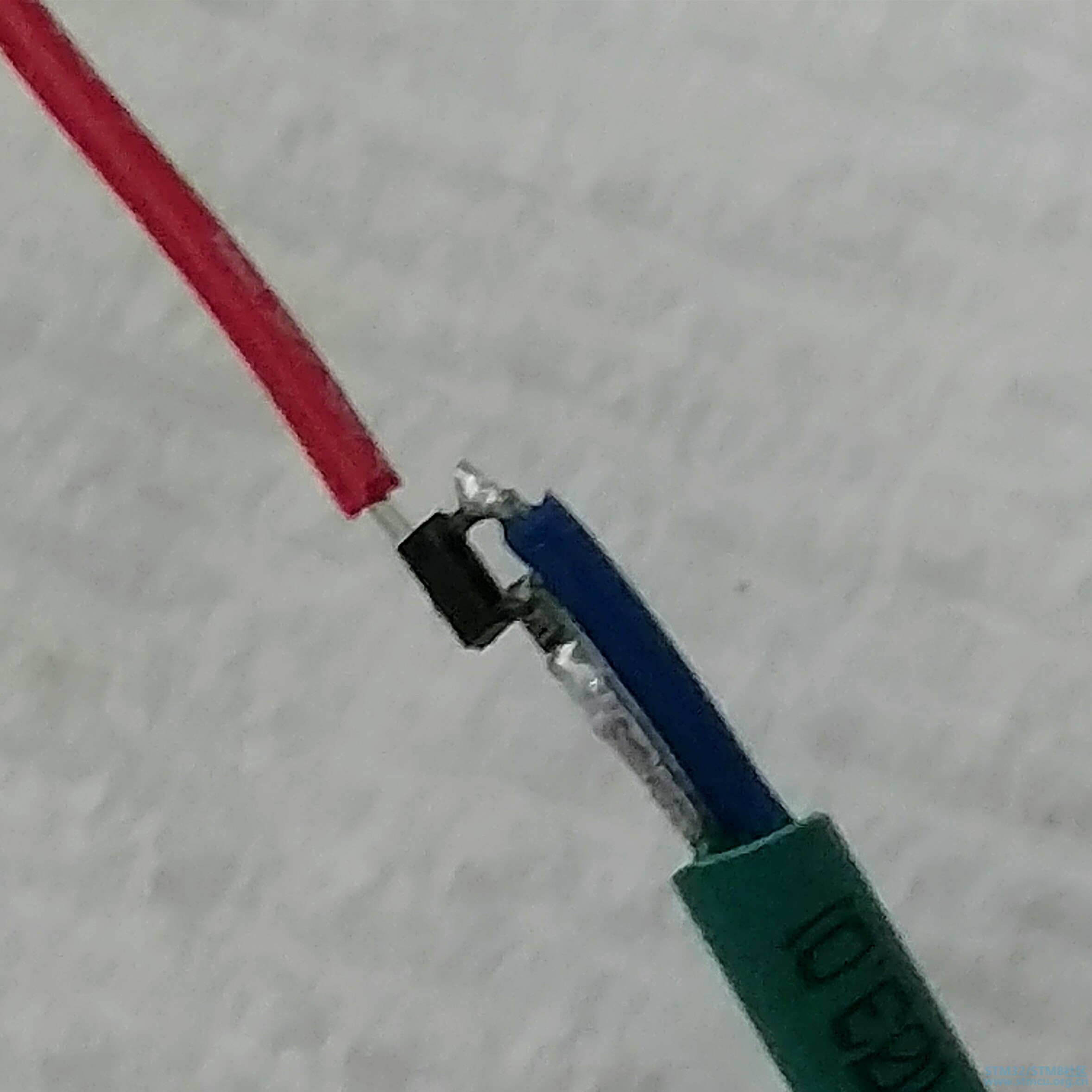

0 V( o, P9 I. ]( Y0 ]但是这个项目需要high side switch。我只有一些贴片式MMBT2907'A。经过焊接和热缩，当你把控制信号接地时，我通过一根电线将5V从蓝色切换到红色。并通过0603 3k3电阻限制基极电流。我没有设置很多过孔。

, z$ h, E* c: y" L" `

, [" A+ H( h3 j7 S

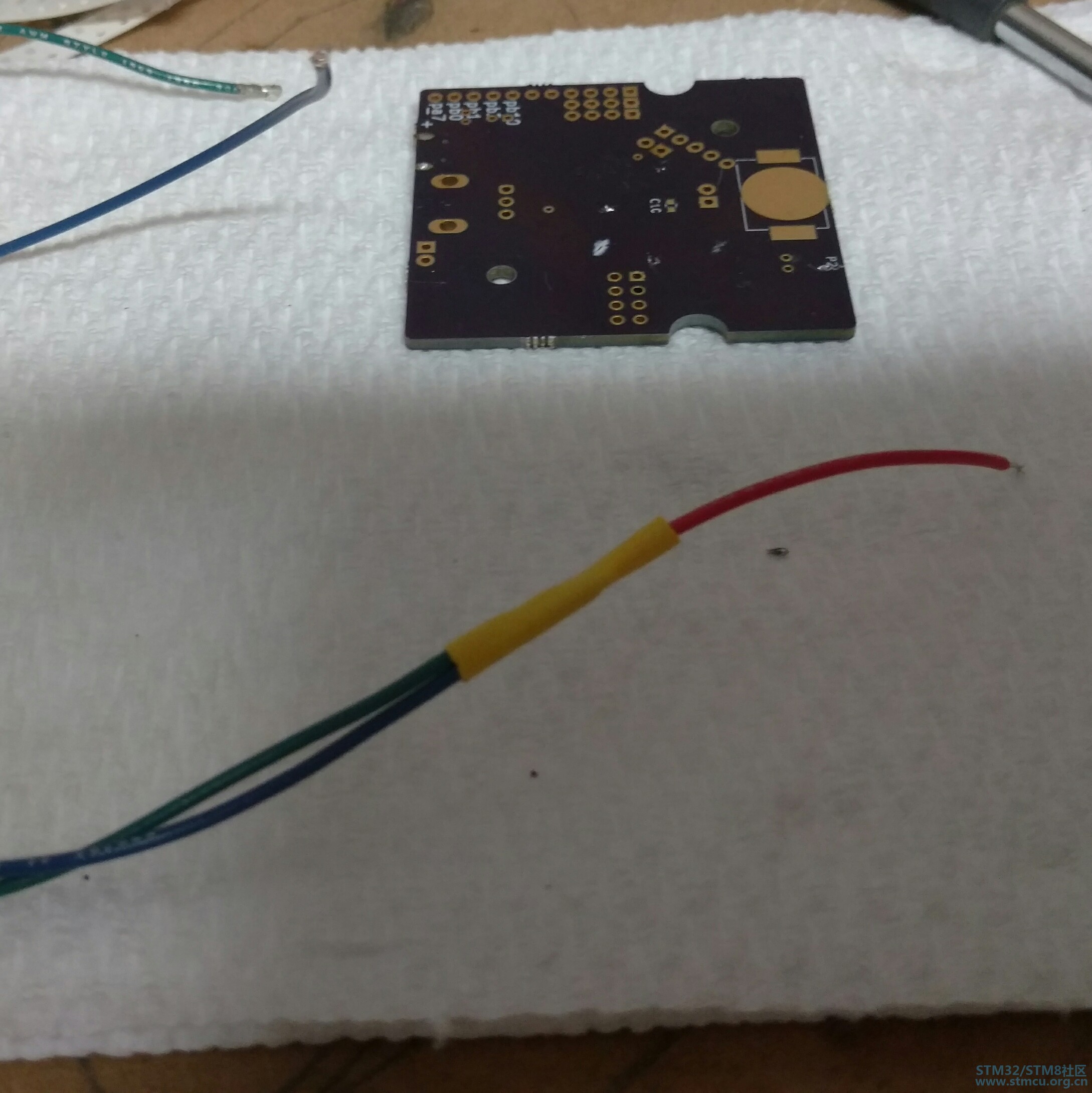

这一小块PCB的背面是不易燃的面，不过可以焊接。
9 L  [( S! _1 y' [5 B5 `6 x晶体管同一侧的两根电线感觉出奇的牢固，但是红线似乎就没有那么牢固了，但是依然可以正常工作。

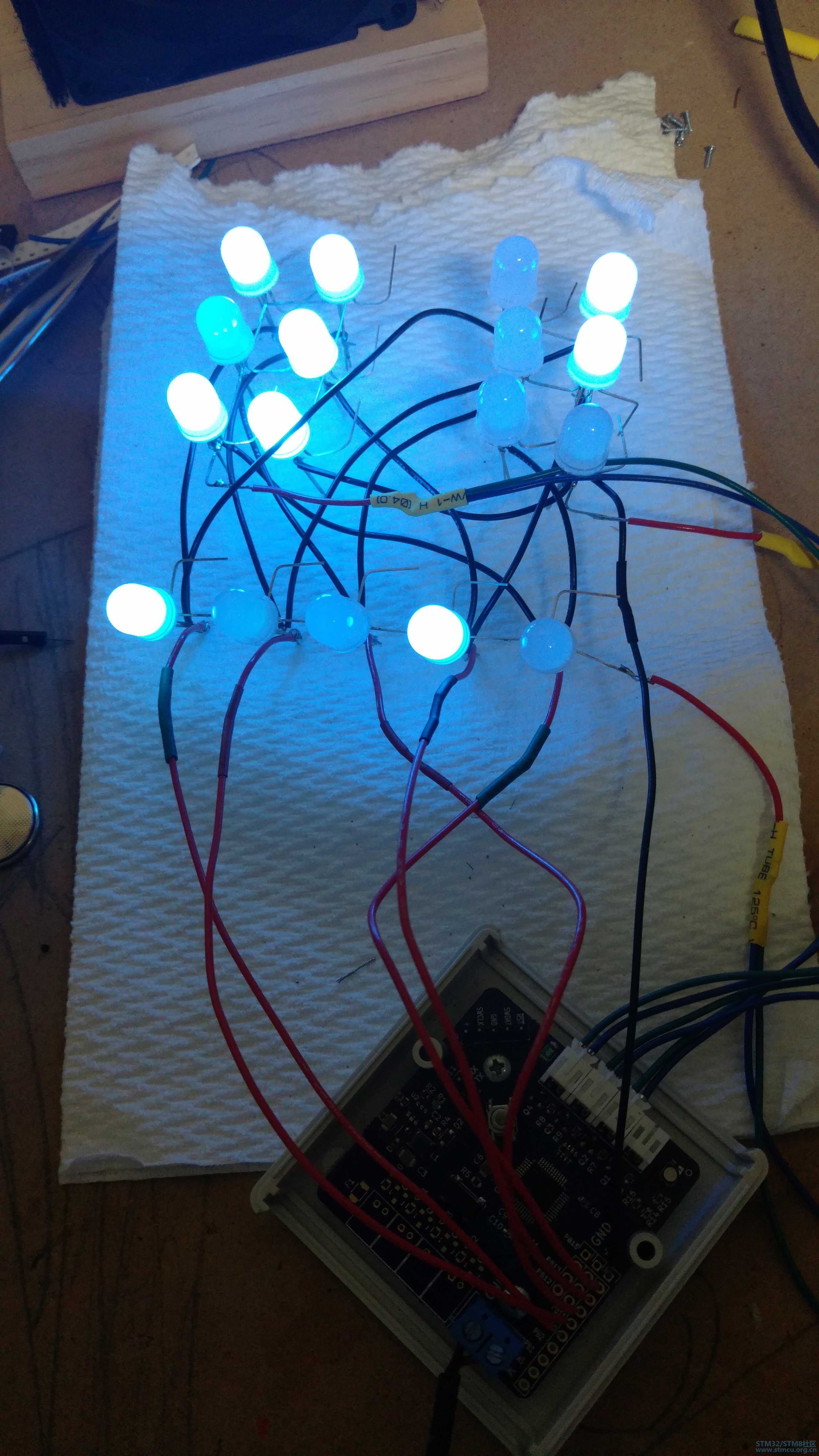

5 D+ l3 T: }2 m' u( h7 U第一次点亮



3 U5 R" L- ~9 R6 P9 w% q# g成功
- R" d3 @5 l0 S7 h+ s( Z4 A

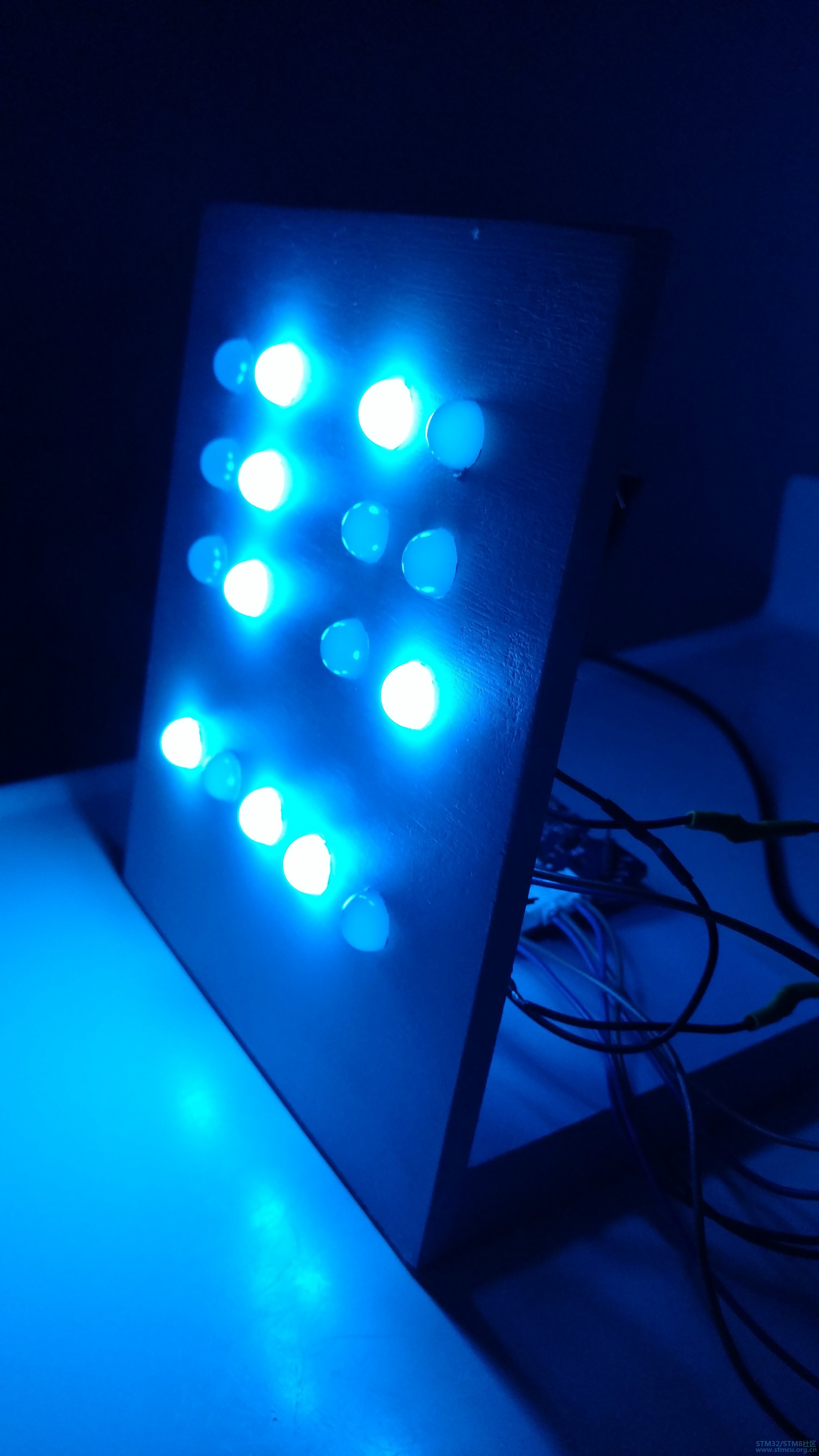

从图片中我们可以看出来，我有一个工作的二进制时钟。
! f4 o5 {, Z4 ^! i8 s回顾一下，分钟和秒从左到右、从上到下是1、2、4、8、16、32，小时从左到右在底部1、2、4、8、16排成一行，显示24小时时间；
. k  ]+ t+ @$ x* o- c. _
图片中的是13:42:33

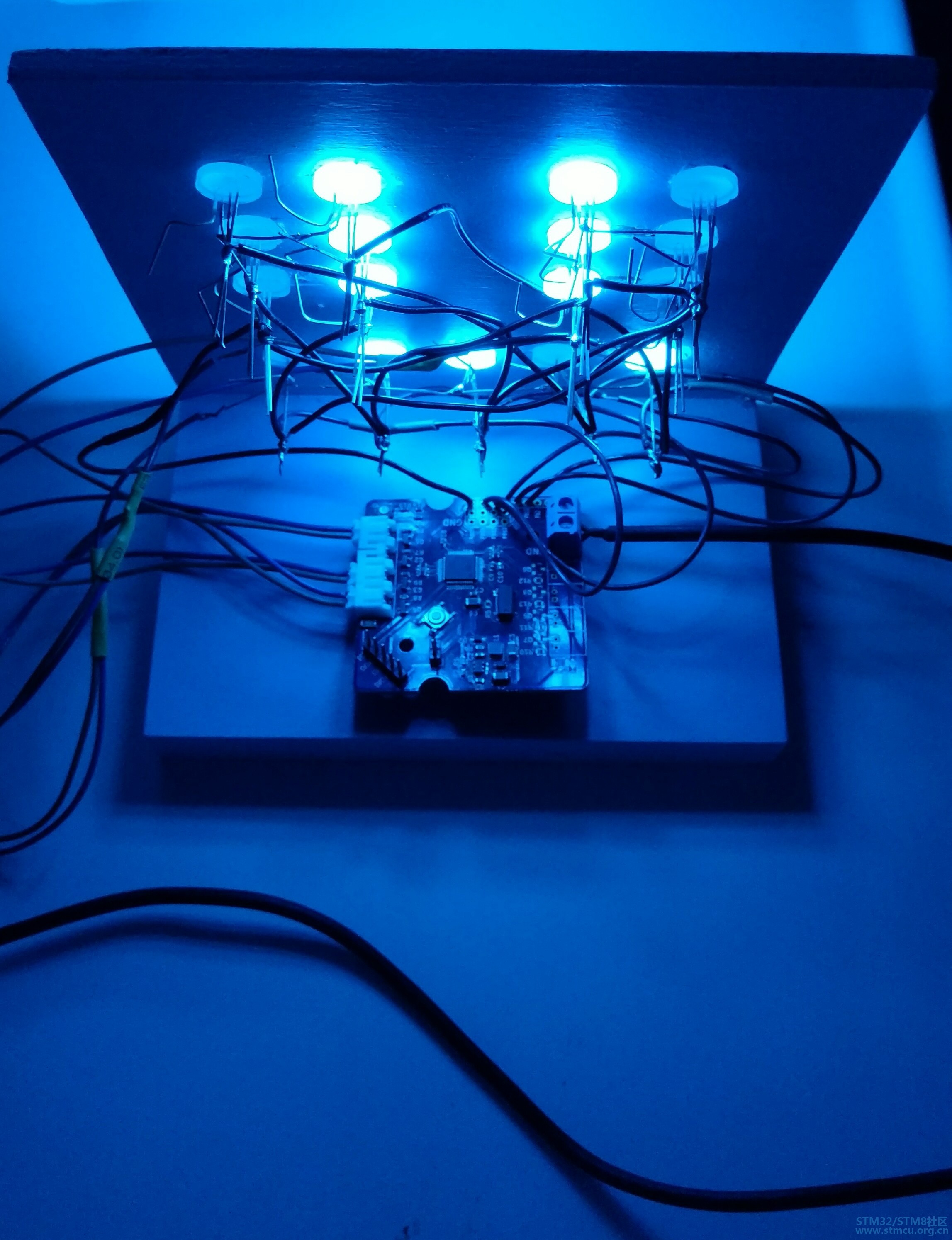

硬件是STM32内置电池支持的RTC时钟，和一些简单的LED多路复用。
与我的旧钟不同，这款时钟采用32kHz晶振，即使拔掉电源一两年，也能保持时间。
" H. F1 H0 I$ ~


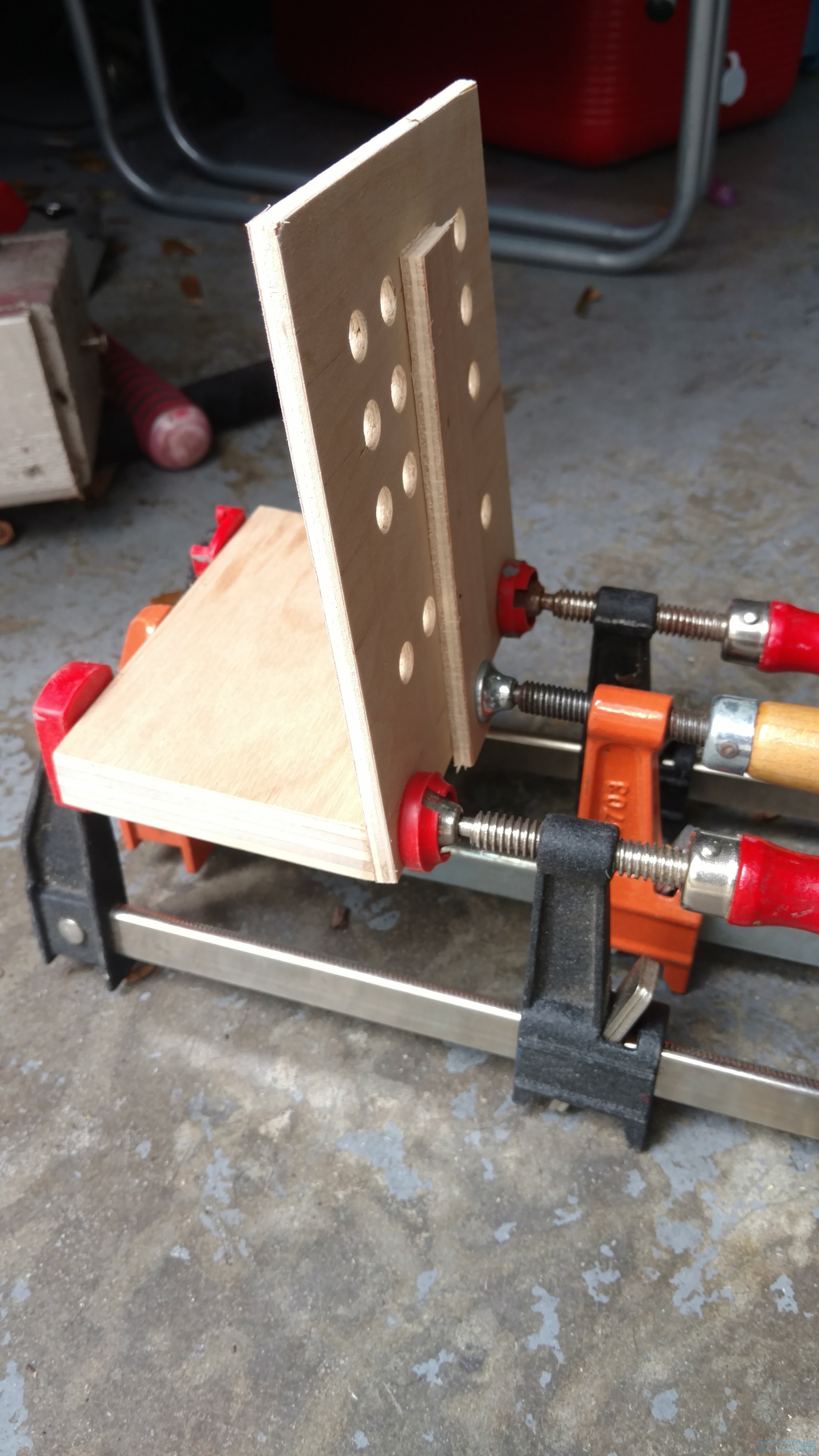

* M9 {' Y8 k4 R, |: c2 D这个箱子更像一个架子，一个5mm的板子作为前面板，粘在一块倾斜面上，涂上浅蓝色。
2 \- ~& n( l' Q  x, m# O
1 m' q, {' E8 T


固件有一个有趣的特点，那就是用Ragel状态机编译器构建的串行命令接口。
未来版本的固件应该可以让你用按钮来设定时间。
8 t6 Y* w- D# F& w7 {0 M* A$ ^
这是一个有趣的小项目。没有用新的主板，只有一些简单的固件。
$ g+ M9 g! f( R: p% ]6 |# L坐下来，做一些东西，最终应该增加一些收尾工作，比如缩短电线，拧紧所有的东西，或者封闭后盖，
% l# }. X: P& f1 a; ]% G8 W但是我喜欢我的新时钟或者是。。。夜灯？？
