: E5 V9 p, d" A/ E+ }1 zMIDI键盘的现代化改造

" D! Y4 Q. E. k6 ^9 b) D4 b1 O描述

  M) g  U! |4 B+ u% J8 `) m& e  _创建一个电路，用尽可能少的组件和最小的尺寸来显示和关闭midi音符(出于成本原因)。

% s! ^/ \# o! {; n* b/ [
细节
" g2 |- @9 g# w6 I1 M
我有一款旧的ROLLS MIDI键盘。
* v. z4 I+ _# o9 f
7 @$ J  W9 f0 V8 C
* \0 j( y1 Z2 y2 C2 G

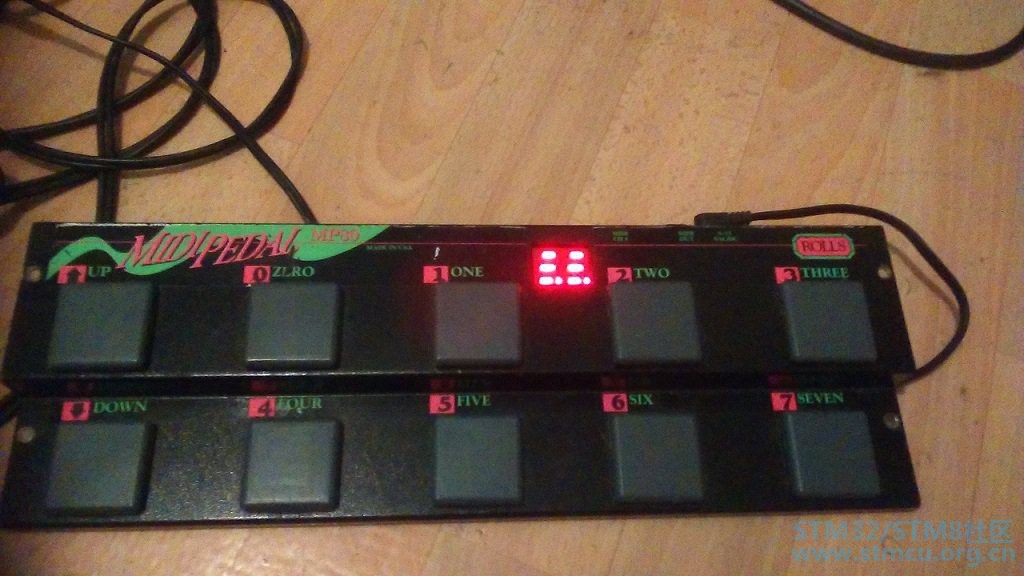

我希他它能够显示和关闭midi音符，而原始电路只显示项目更改。

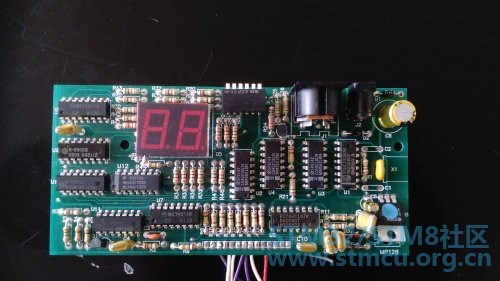

这块板子真的很旧，可能是90年代。没有微控制器，全是数字逻辑电路。
9 Q. a4 h$ C$ {3 C% A
便宜的STM32F0非常适合低端的应用。该板设计时使用了0805的表贴封装。
. u! T2 i, V+ l8 H! r  a3 {$ g0 l0 I' p

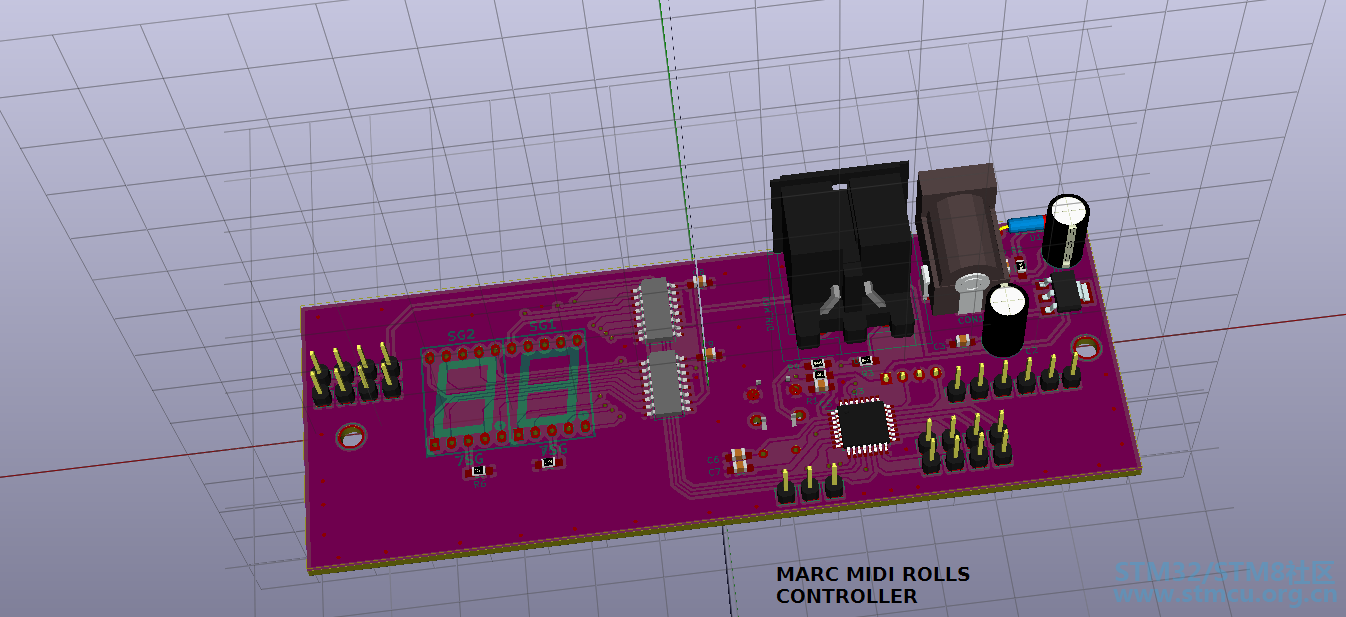

我自己设计了PCB，使其能够用于任何其他MIDI相关应用。
) O" ^7 j0 \2 _& ~/ ?( D5 w* e因此，所有未使用的引脚都可用。这对于另一个项目很方便，比如小型midi控制器。
8 @5 `  s6 L9 ]" ~
0 M! H/ s1 V4 O1 ^4 Z4 l$ x/ k
8 L  J' Q9 G# i; \( w2 X4 [4 C  U
另一个重要因素是价格，我希望PCB的成本尽可能低。因此我都使用了0805封装。
1 W0 C- f  R4 u# S9 E
! g# D/ X, u5 {* Z( W. y4 f
: ^+ e& K) e4 U2 w

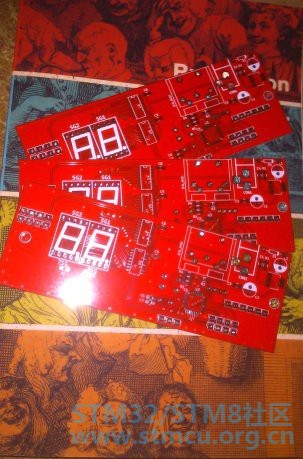

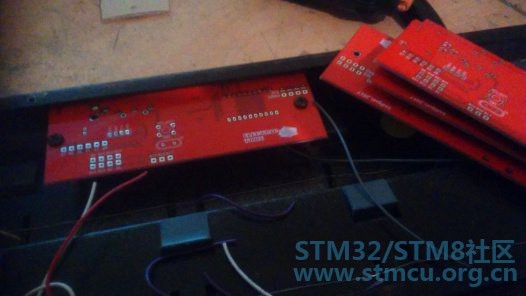

设计电路板有点乏味，因为我需要进行精确的测量，确保能够正确的放置7段数码管和电源接口。

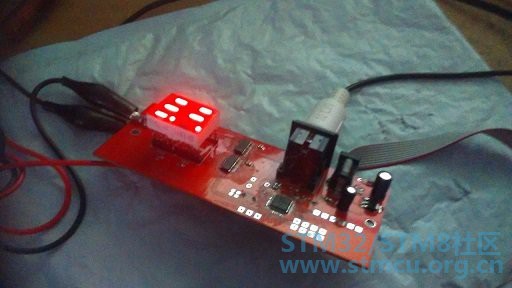

; ^. b3 W7 ?8 Q7 j" _总的来说，结果是我想要的，并且工作正常。

1 y1 D$ }, K' u" d& e
相关资料请见rumorofsmoke
- I0 g  x. G: p
7 g8 N# w2 B9 w- D# s6 s7 O

你这个键盘不是接电脑用的吗？用的不是USB接口？
