' Y( i# x9 H! Z4 N  C9 r: IDIY基于STM32的真空泵控制器。

描述

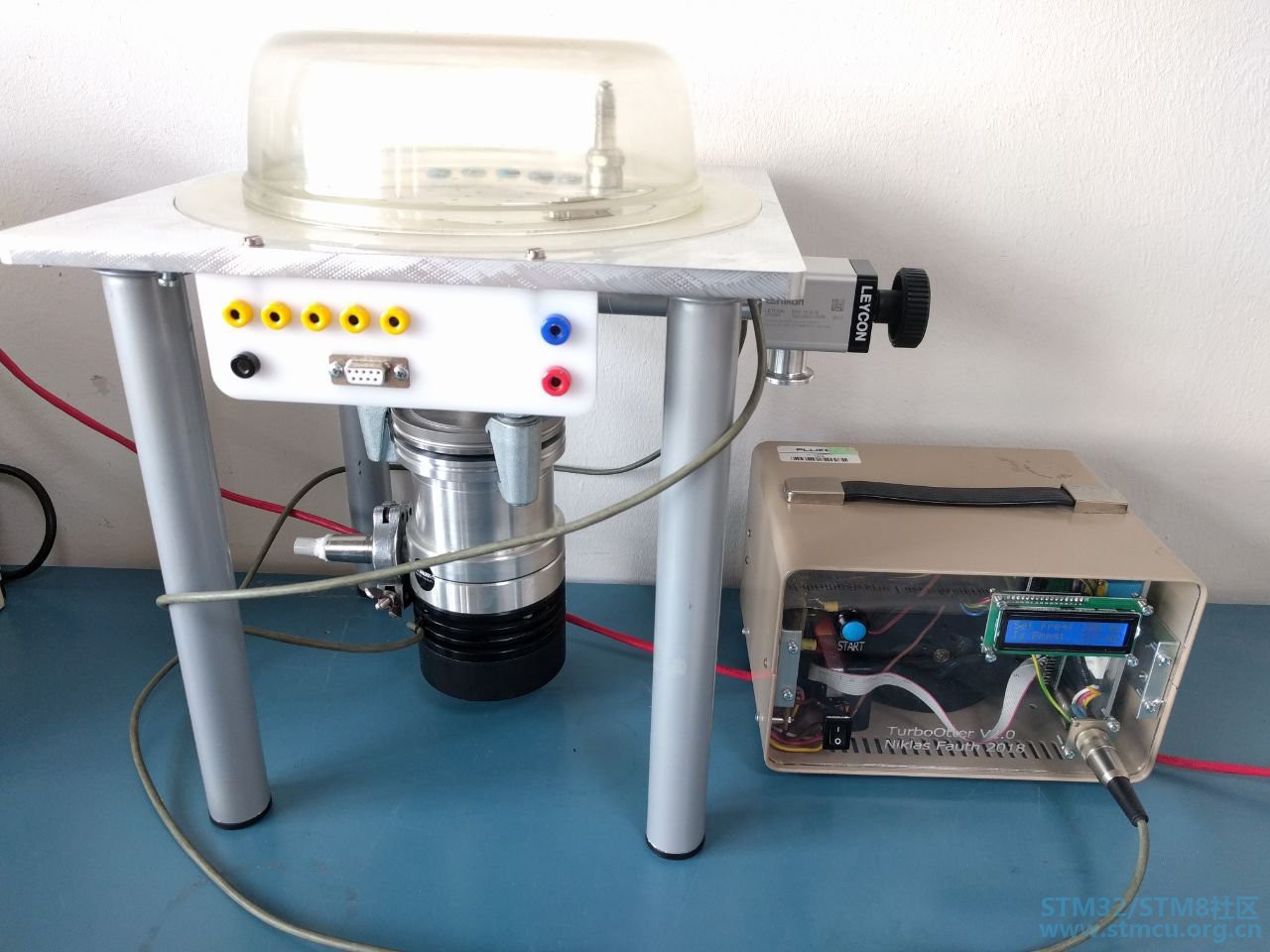

我让这台TURBOVAC 50 涡轮分子泵停了一段时间，因为原来的控制器因电缆断裂而起火。
因为我想在未来用溅射和离子注入做更多的事情，我花了两天时间从头开始构建一个新的控制器。
这并不是一份完整的项目报告，如果你不知道TMP是什么，你可能不需要继续阅读。
无论如何，如果你有幸得到了一个便宜的TMP，而你只是错过了控制器，
那么很有可能在这个项目上找到构建TMP所需的一切。

3 a' s! M! G8 o" x& @1 H6 i7 \; W
" z. {( R( x* A& ?- I8 D细节
) b6 D8 S5 [$ j4 B  N在github上，你可以找到你需要的所有代码。
3 h. f# y3 C3 H0 z  j, k如果你有一定的基础，你可能不需要任何额外的建议。
通过stm32最小系统板、IGBT模块或分立的TO220 MOSFET，
构建栅极驱动器，获得200V DC电流源，仅此而已！

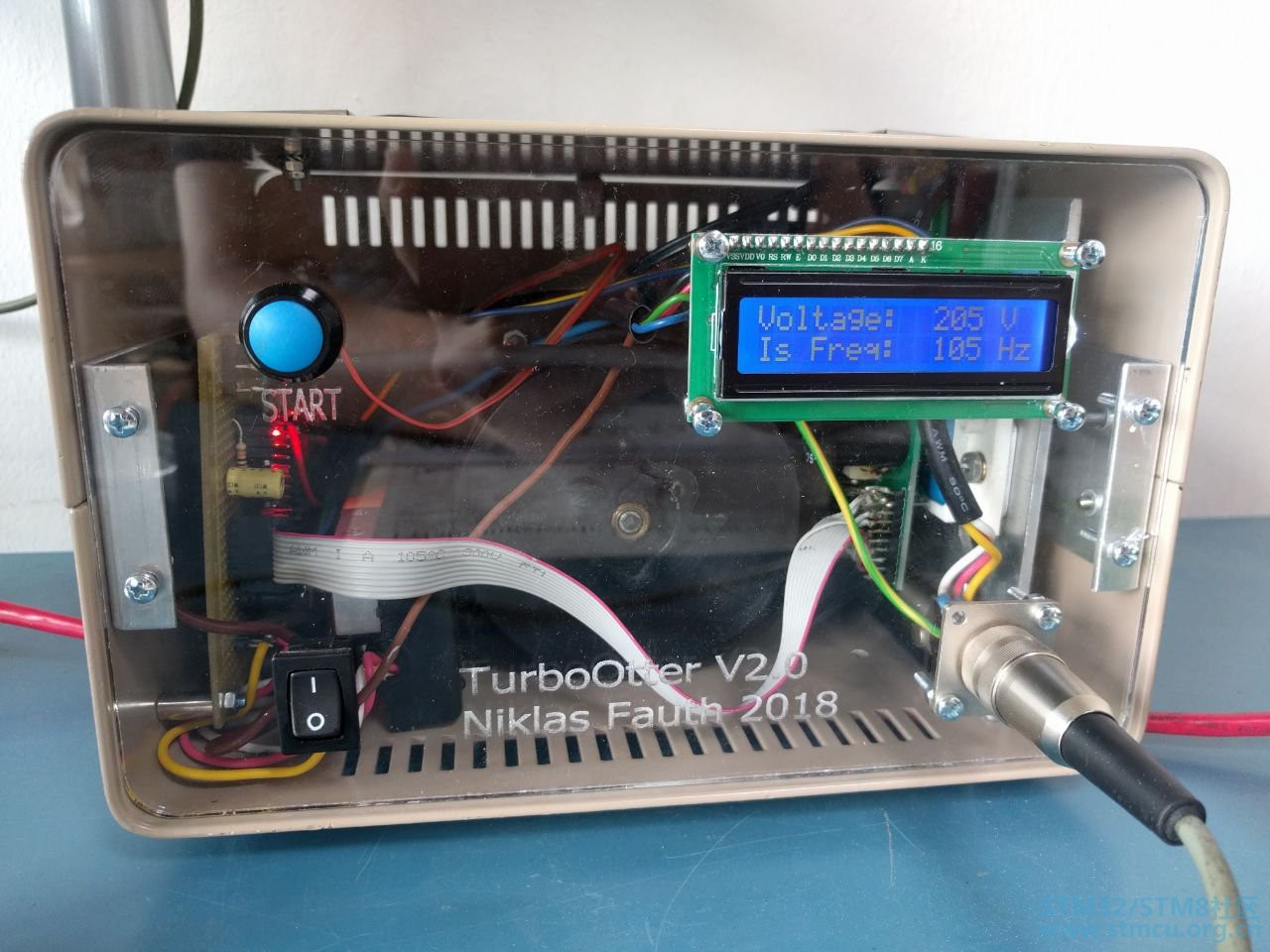

8 Z7 i8 ]& s: T" W! n2 O如果你像我一样使用整流自耦变压器，包括泵、按钮和LC显示器所有电路都处于主电位，那需要尤其注意。
& O' C$ ?( y* k# A  b% S/ }/ T如果你能隔离他们，那没关系。
& @, ]: N2 g6 r* H2 y0 D
1 U3 A& p" G& U' u5 Q5 A" v软件很简单，它基于我的以前的一个项目，所以有一些奇怪的变量名。
* n! Y1 c- }* I7 Y/ N8 k此外，此固件不提供任何安全功能，例如，如果TMP由于泄漏或其他原因在10分钟后未达到全速，你可能就想禁用驱动程序了。
此外，除了TURBOVAC 50，你可能还需要调整几个参数来让TMP顺利工作。
; C( t  I3 a) Z& m如果你使用不同于IR2110的栅极驱动器，你可能需要改变PWM输出的极性。
您可以通过编辑STM32定时器配置的这两行来实现:见GitHub
5 J6 x  @$ f+ c* i' }

0 E8 N3 L- h) d, Y: Z3 X

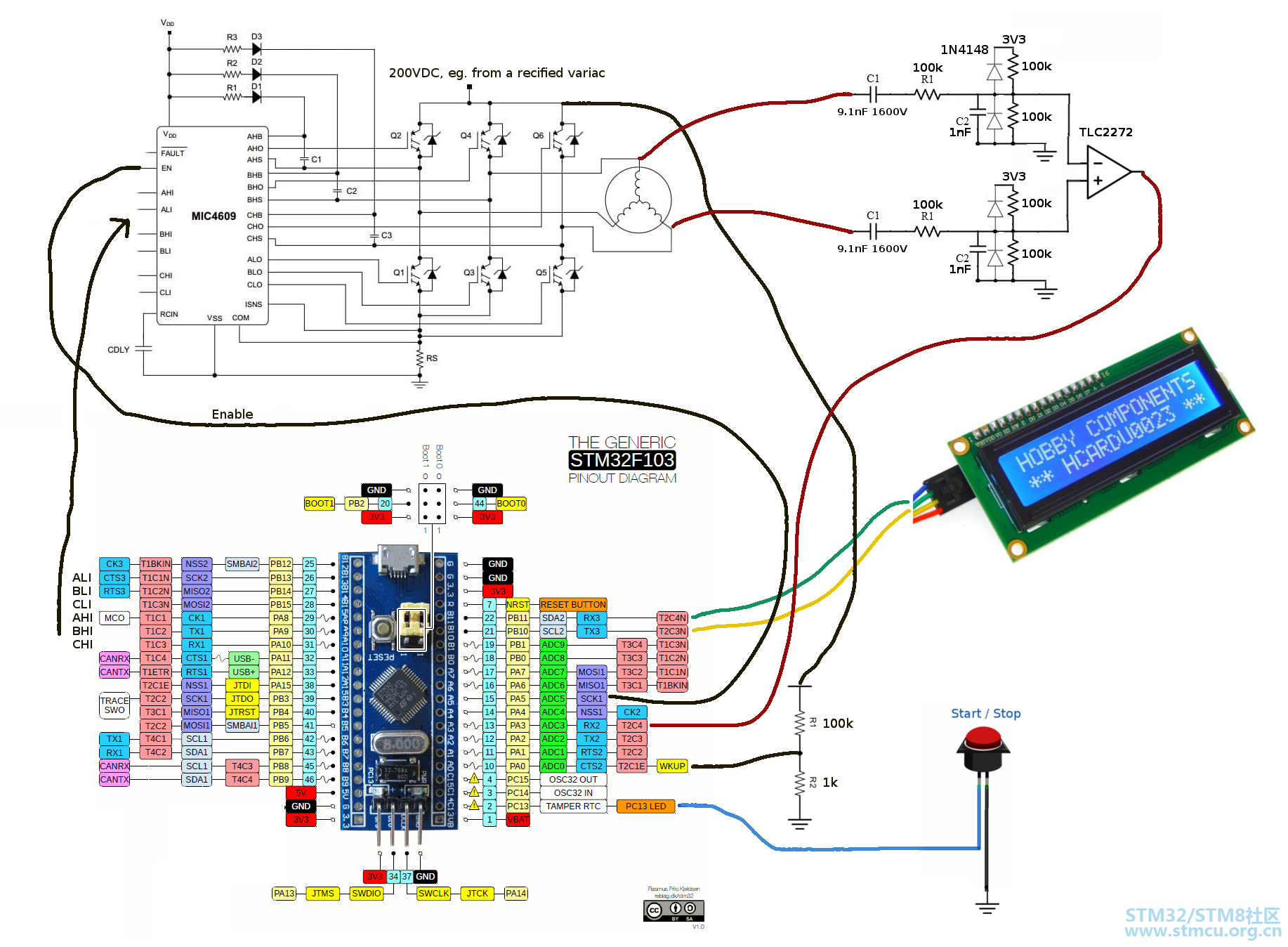

电路被简化了，其实需要更多的部件，比如栅极驱动器需要的15V电源和stm32需要的的5V电源，以及电源相应的整流滤波设备。

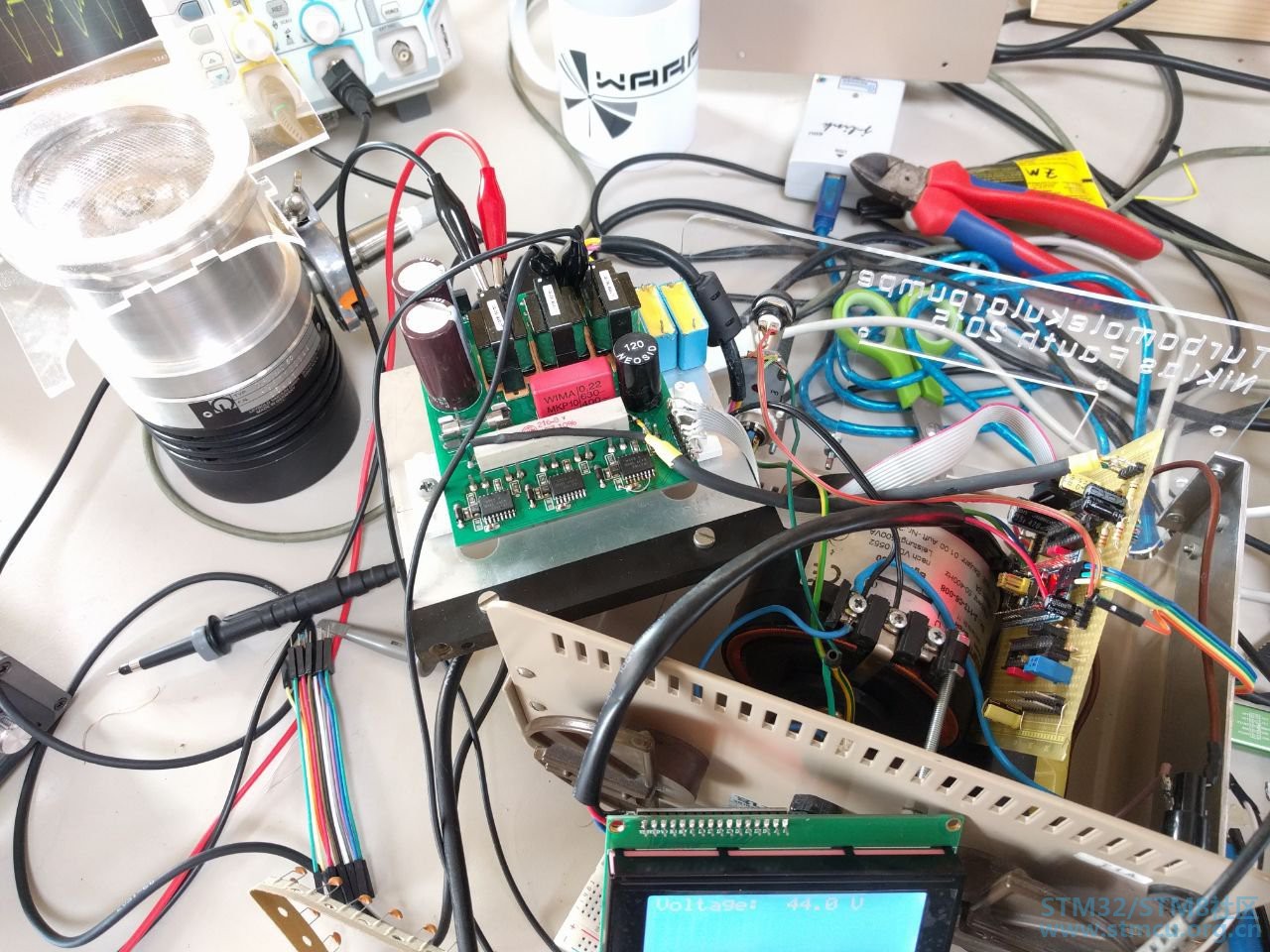

因为我手头有原本(坏的)控制器，所以我简单地将所有输出滤波组件拆下，并将其与栅极驱动器一起放在PCB上(这个凌乱图片中的绿色PCB )。

  _1 o% _5 f1 D* N& d, s! p

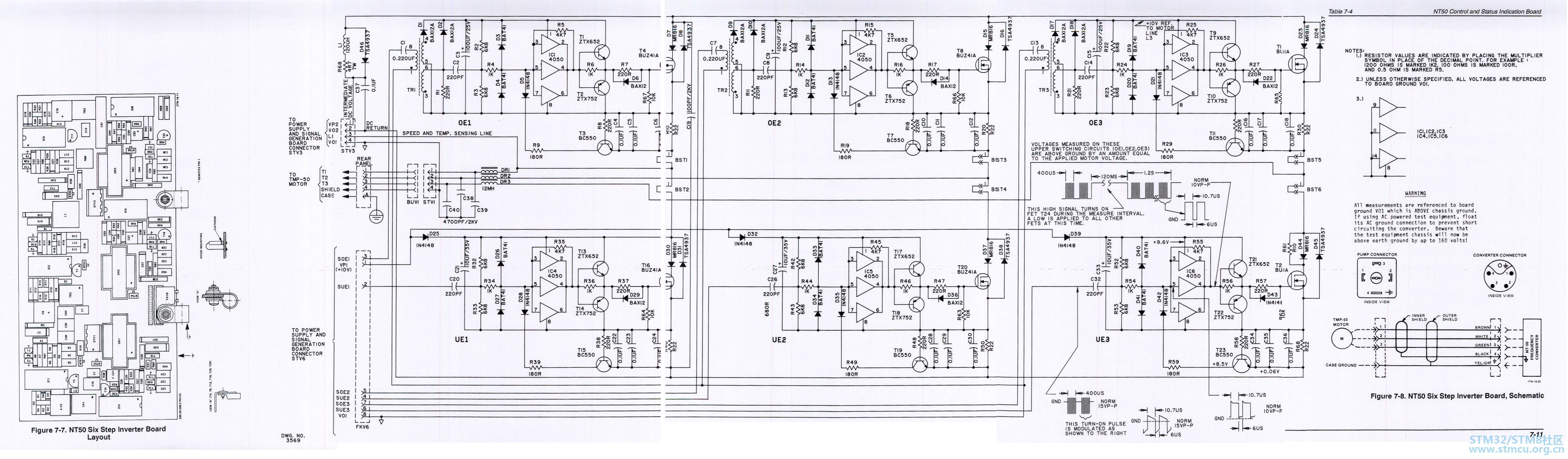

+ I9 U$ `- t$ N) ~. Z为了了解你需要什么，下面是原始控制器的示意图。主要是那些12mH电感和4.7nF电容。
