自1982年以来，人类美丽时钟艺术的又一次尝试

7 d$ N" l$ D9 G
描述
在这里，我将分享我正在进行的用8×15个独立的“时钟”组建的“百万次”时钟的项目。
几年前，我发现了这些神奇的艺术装置，我想自己建造一个。
* e" P; ^! |: A# I$ G- Q! X2 d9 Q, e
组件
120        ×        X40步进电机
30        ×        X12.017电机驱动器
- q( e8 e; v, s3 P. `30        ×        can驱动板
31        ×        stm32
1        ×        ds3231m
5 O/ w  q$ d8 b  ~$ _  ]/ C+ B1        ×        esp8266

步进电机
2 ?3 p5 p+ U. K. i( J( k那么这个大项目从哪里开始呢？第一次实验是用不同的步进电机进行的，以找到一些适合这个时钟电机。
我们从Sonsoboz 6407步进电机开始，它有两个同心轴，看起来非常适合这个项目。
但是价格太高了。
& b3 ~6 [2 S8 B& e+ M

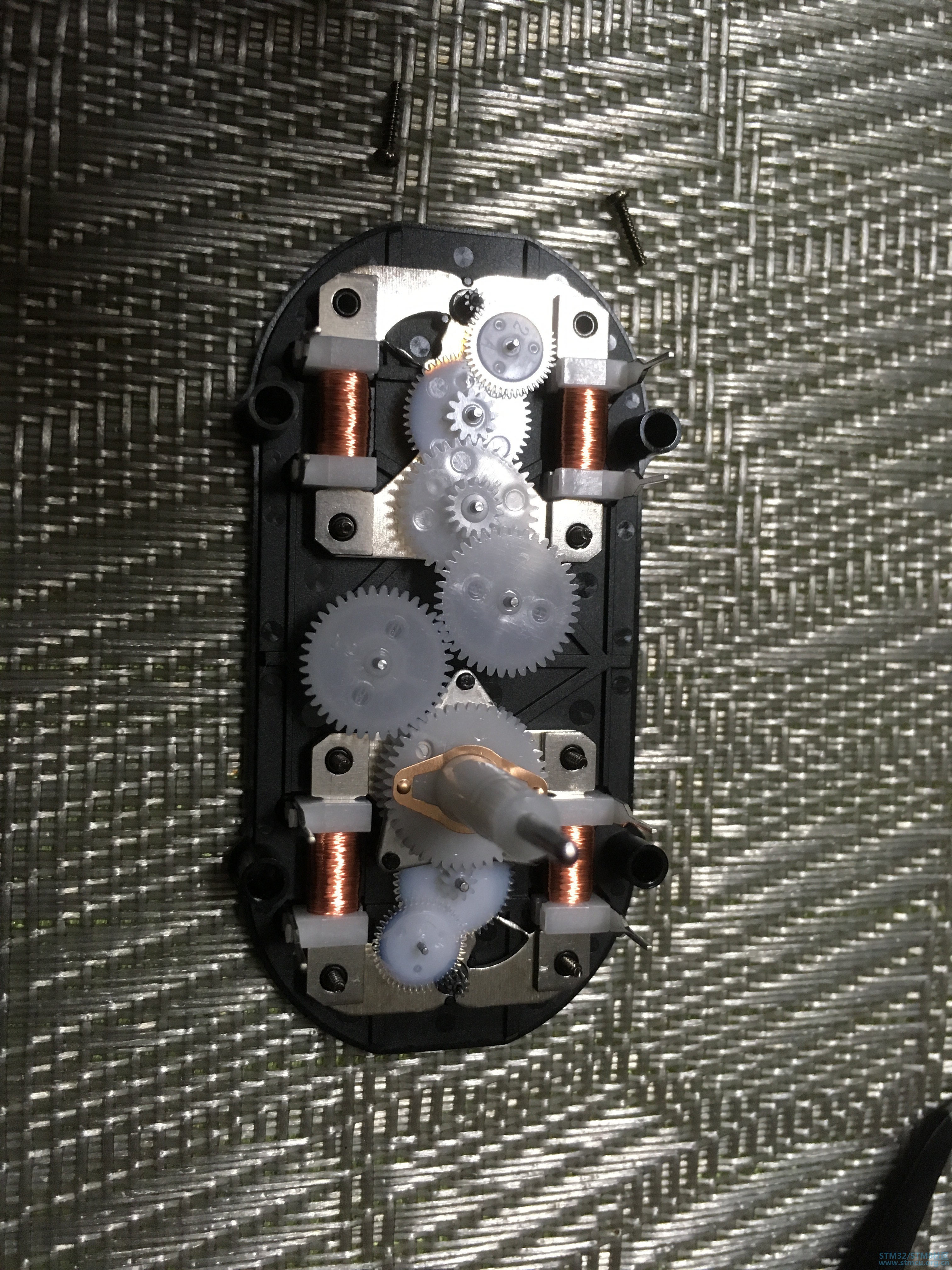

3 h' D# Z( O- w7 g: |: {另一项测试是用VID29-05 (或BKA30D-R5 )进行的，价格比较便宜。这个马达用许多齿轮将两个单独的步进电机连接到一个轴上。
这导致运动时的声音太大。即使只有一个步进器也是让我个人的感觉声音很大。所以，我也放弃了VID29-05。
: H. e' Z" t" ^: ^, V
下一次尝试将使用两个X27步进电机，通过两个外部齿轮(可通过激光切割)连接到一个轴上。
其结构与Sonsoboz 6407非常相似。
9 K& m1 y5 |1 c) @6 _, Q
3 U' Z6 ~& |7 H) V6 W测量转角
9 \- S# E  x& W% F如何自动测量不同的步进电机的转角？我们有不同的想法，但迄今为止最好的解决方案是小磁铁和霍尔探测器。

+ X% K, R5 S- t7 q, W) E8 X
) Y# c! `+ L) k: D

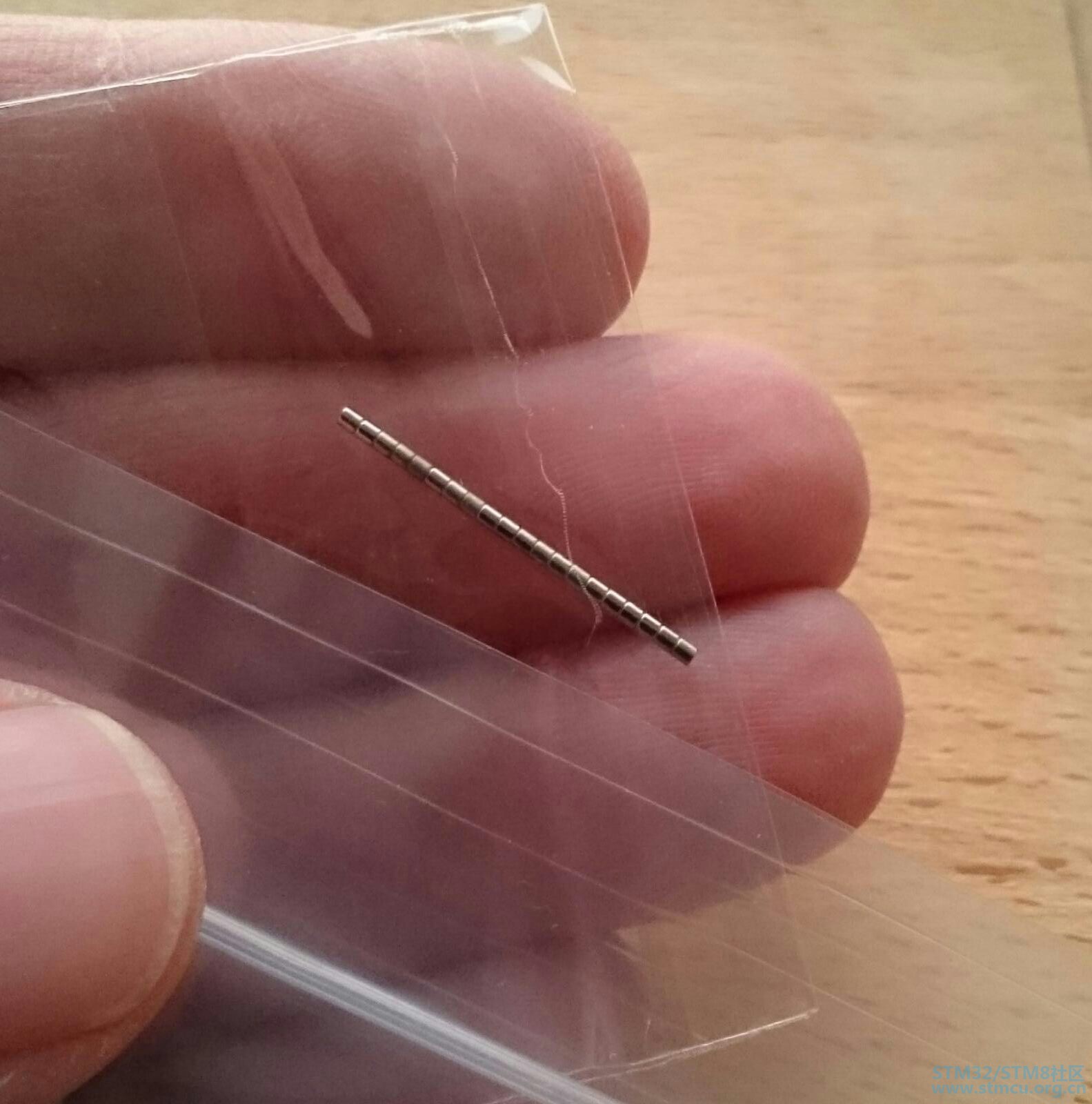

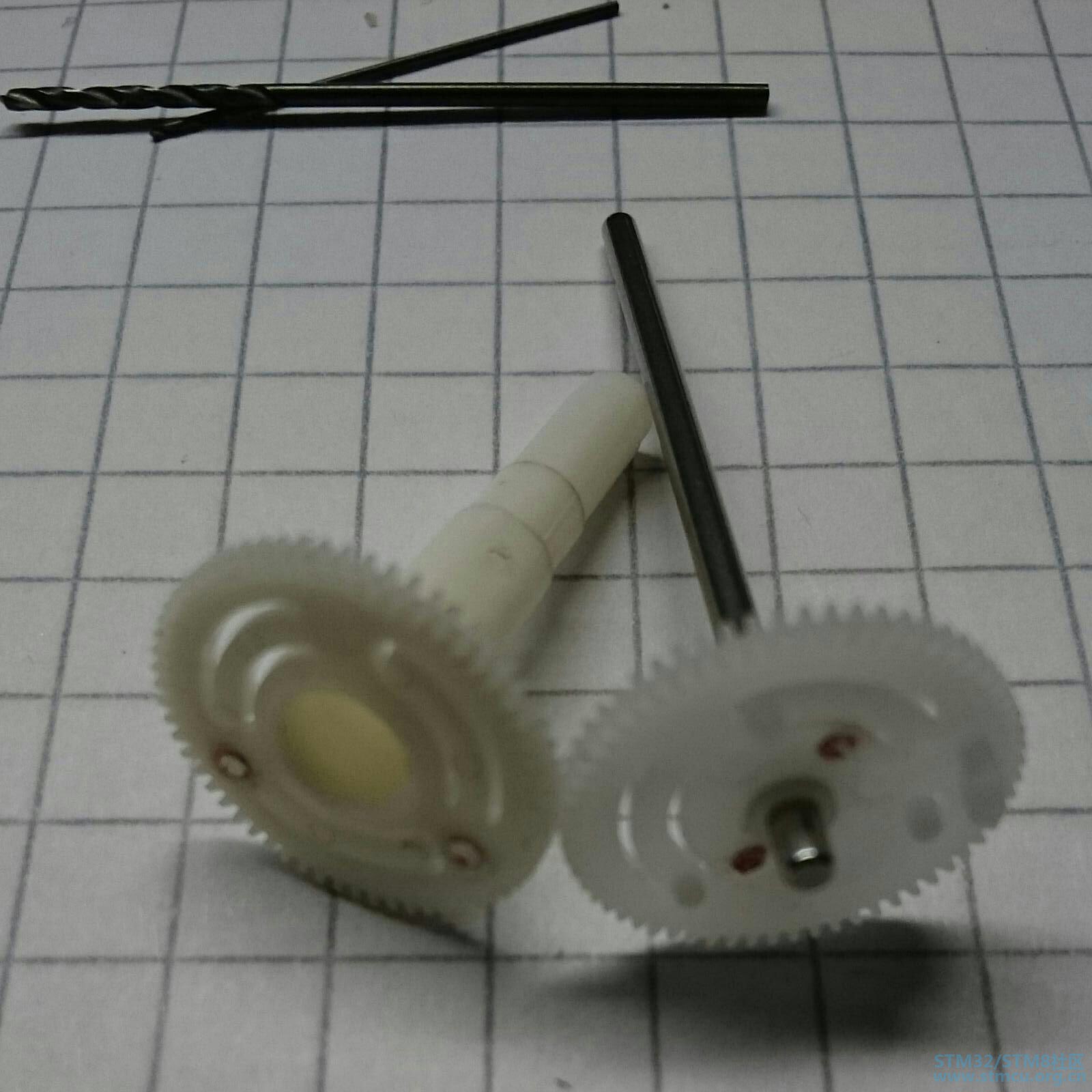

我们使用了1毫米大小的磁铁。把他们直接粘在步进电机的齿轮上或齿轮内。

8 l. w4 d& e: V
0 v- `, G6 R# U  ]& _

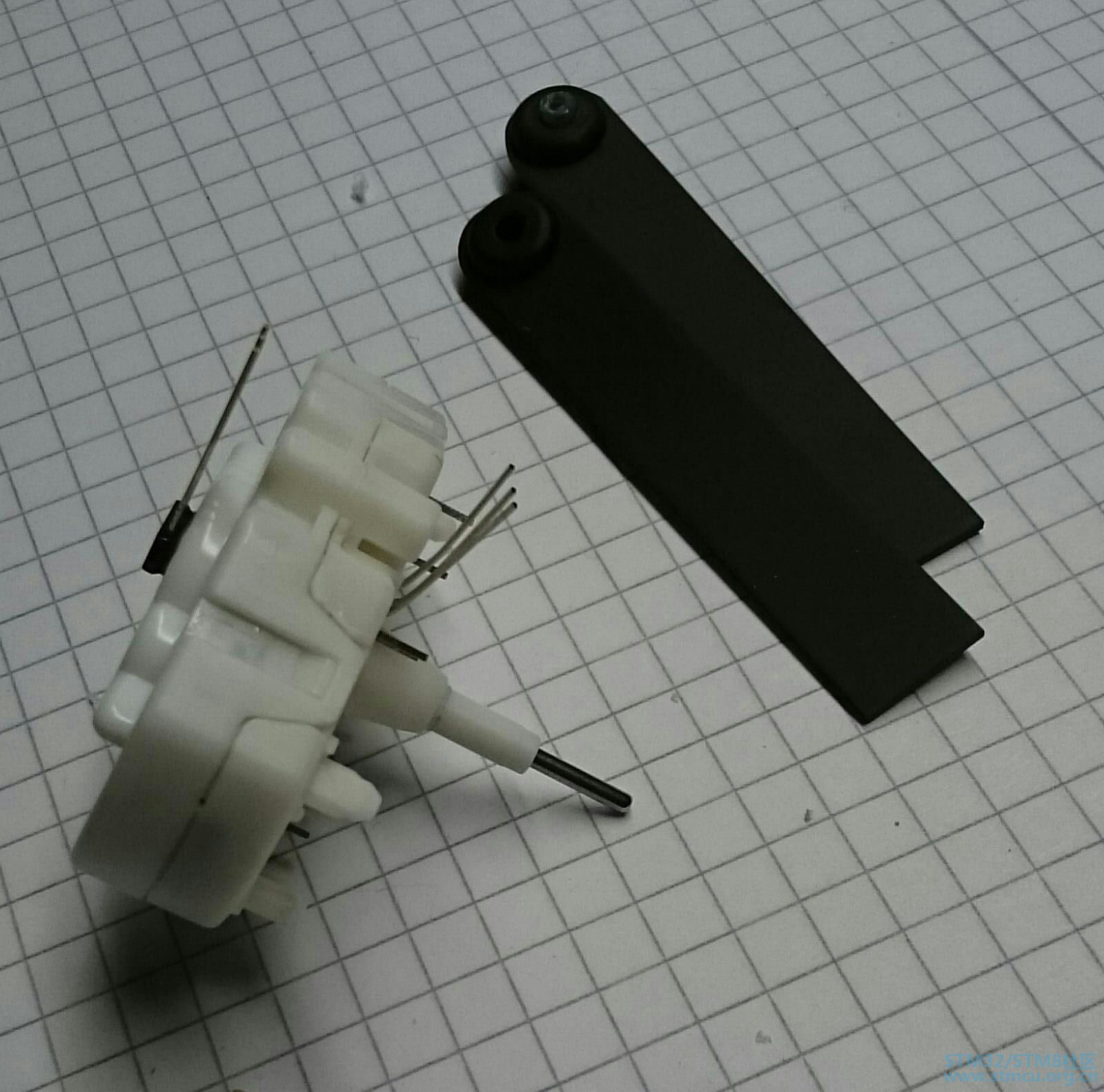

在Sonsoboz步进电机上，这很简单。只需要钻两个小孔，就可以安装磁铁。
步进电机的外壳中有足够的空间来增加霍尔探测器。
$ p/ Y- V0 ~9 ^) I; }

* T. H% Y0 ?+ d8 U) [
6 C$ W$ P6 ^$ I1 J. F8 l检测结果非常有效。
& Z6 V+ k9 U# @: D) h$ w

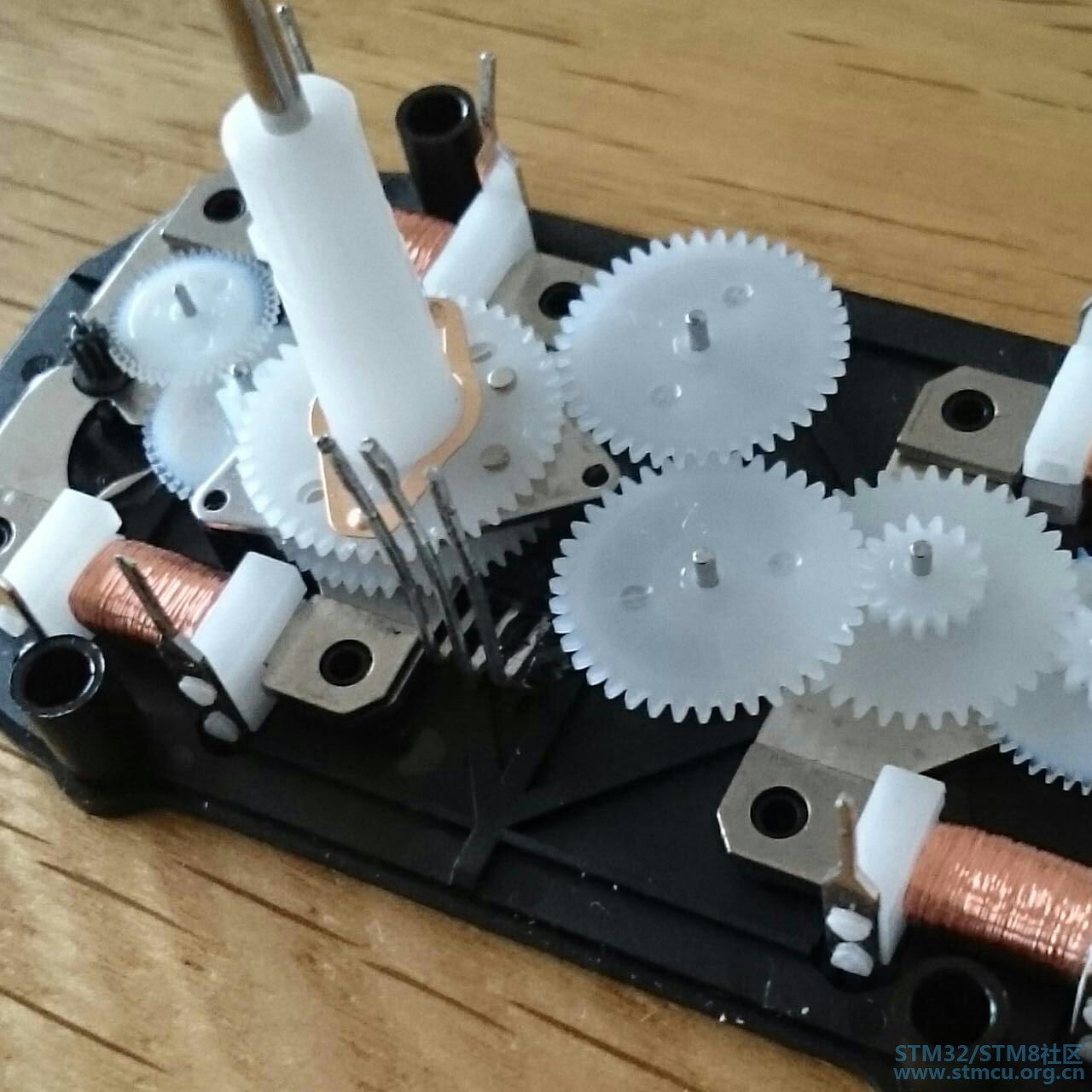

将所有部件添加到VID29-05中比较困难，虽然他更大一些。
3 {0 m- [: V4 [9 {3 o) _
7 [* F  l  F9 E7 p
% f/ u3 n( Y4 C0 n- H- M# c

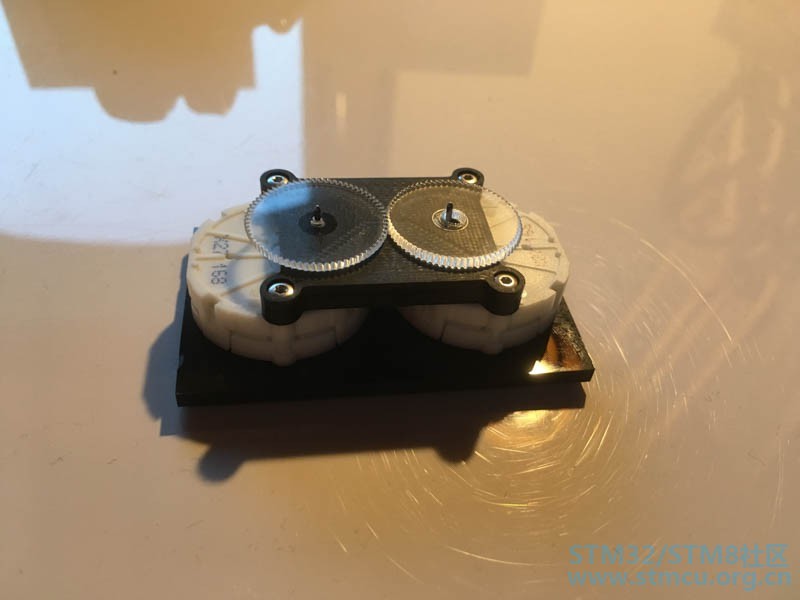

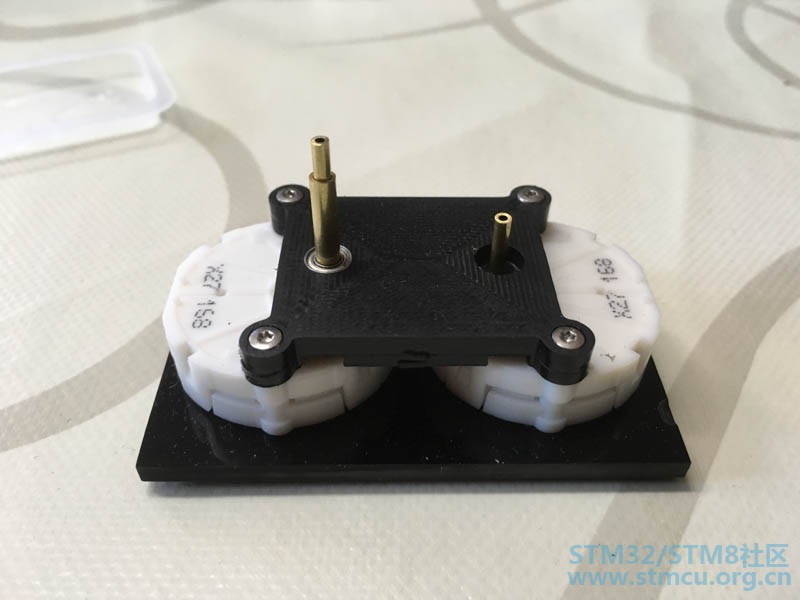

组合两个X27步进电机
3 O1 P" Q% l7 i3 b6 V使用X27步进电机的第一个测试部件已经完成。所有部件都可以直接焊接到PCB上。


( B* P! t% E& E; [8 Z. W9 N

/ x: N* {$ e/ u

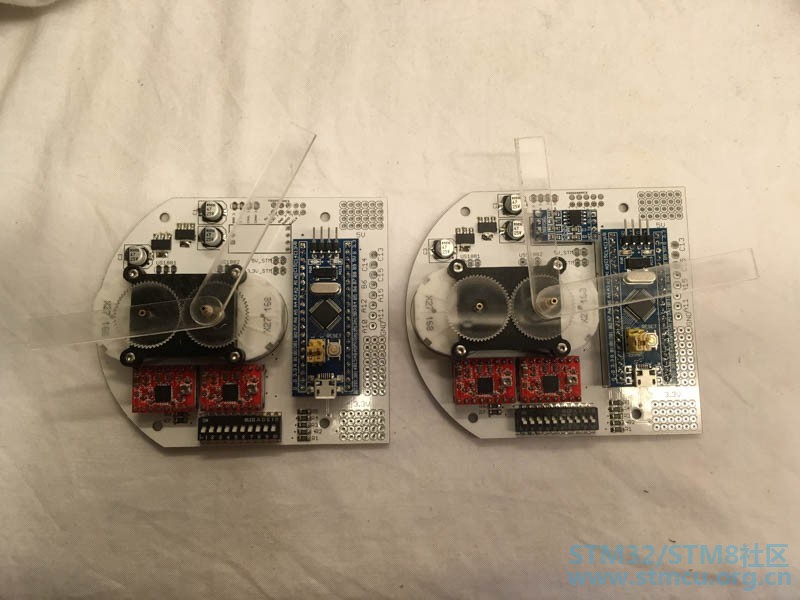

首次测试PCB
3 R9 i- @3 }, r6 S  v第一次运行时，所有东西都焊好了。
齿轮配合得很好。
' F+ B( y6 i7 c, X& s  \$ _* g

& L. p2 a+ Z4 Q5 `' S) N

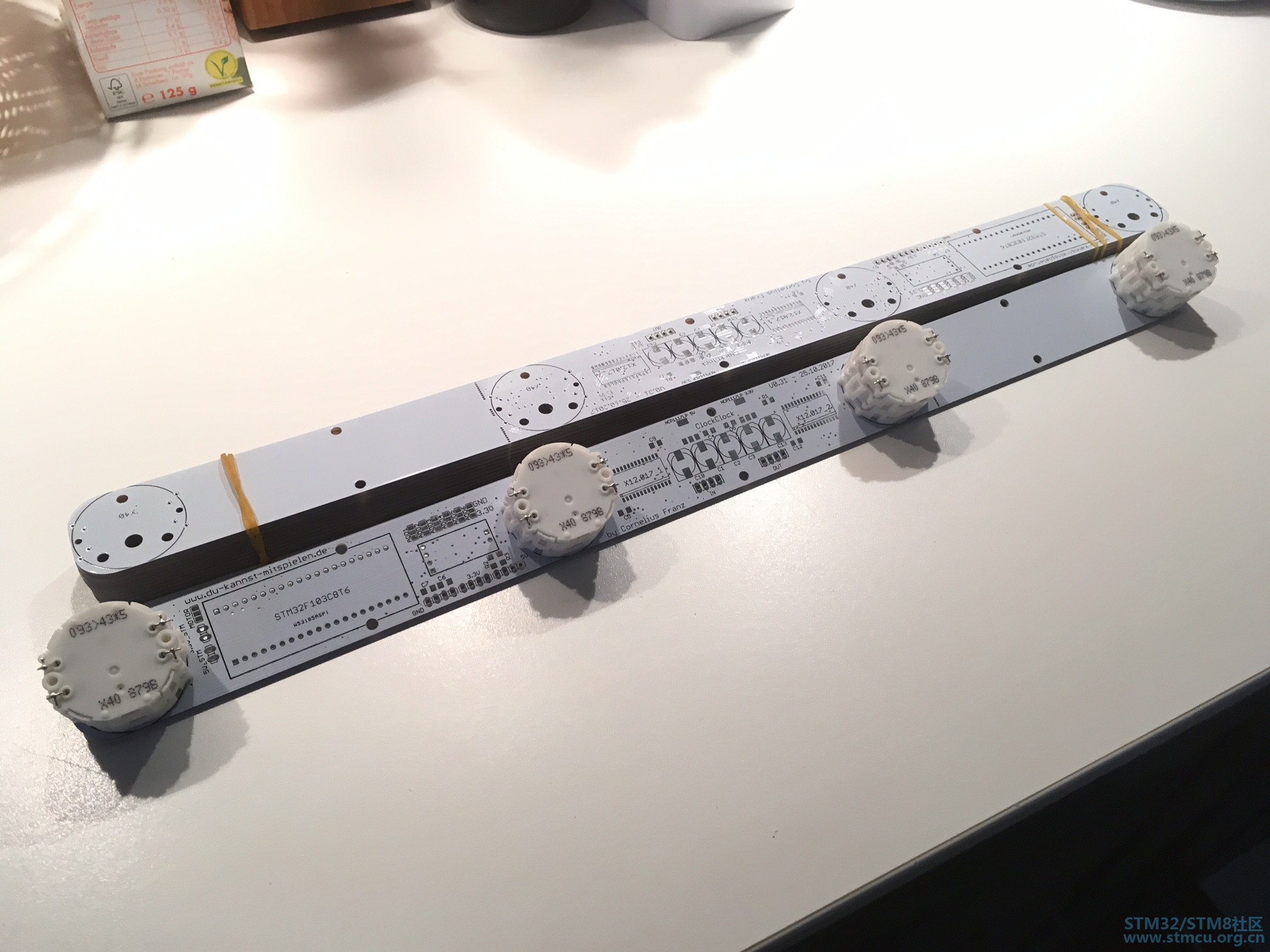

新的概念，新的PCB
; @5 y. Q( v5 E+ y+ X3 {在过去的几周里，我们做了很多不同的电机、驱动器和其他东西的测试。

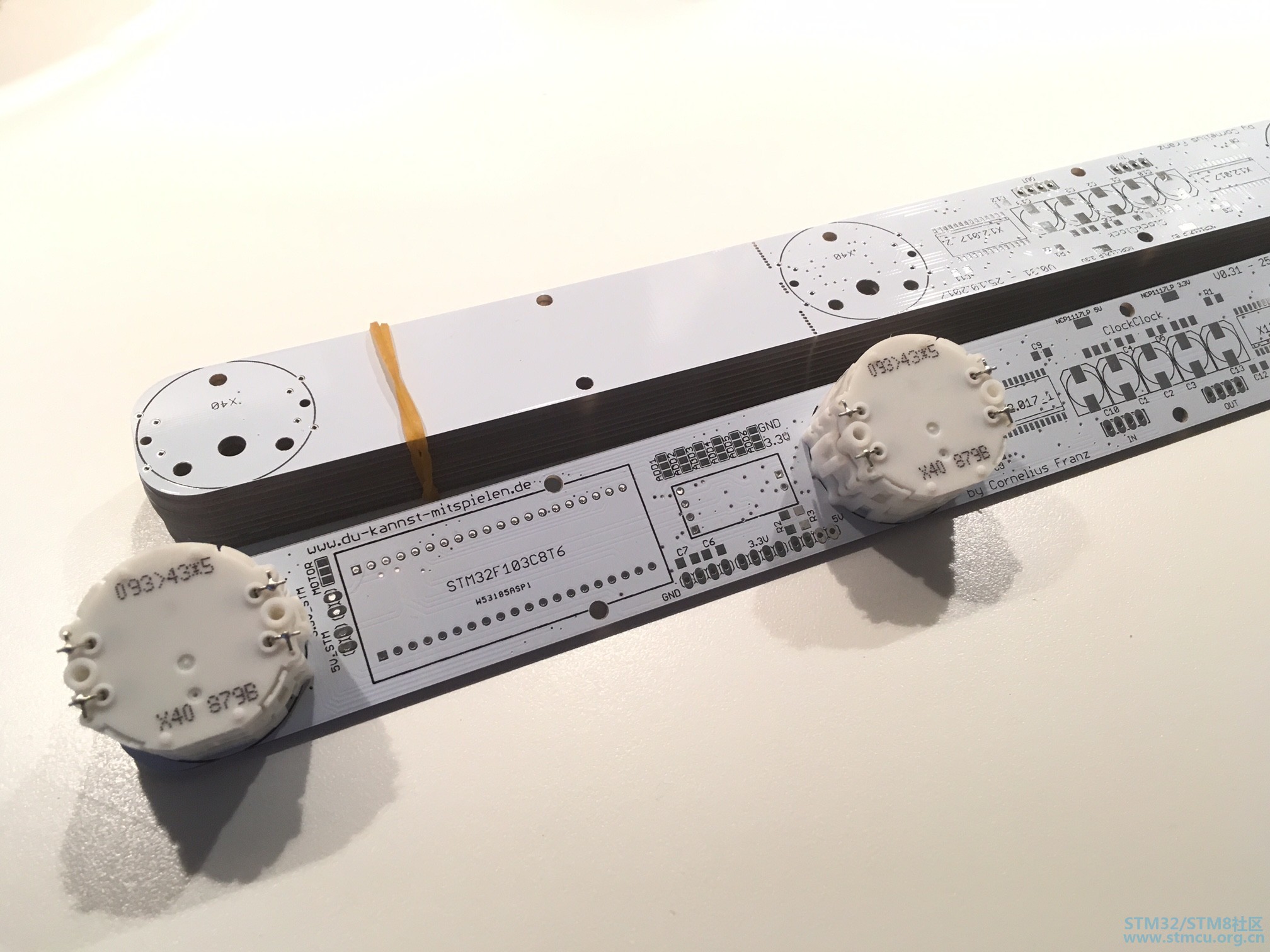

新概念是由一个STM32，来运行两个X12.017驱动和四个X40步进电机。

7 c# D" V0 v  O9 N: A

0 z0 z+ j) m+ Y8 r& K' X* I; {" {% a

& i9 C/ N$ o5 l& l2 v

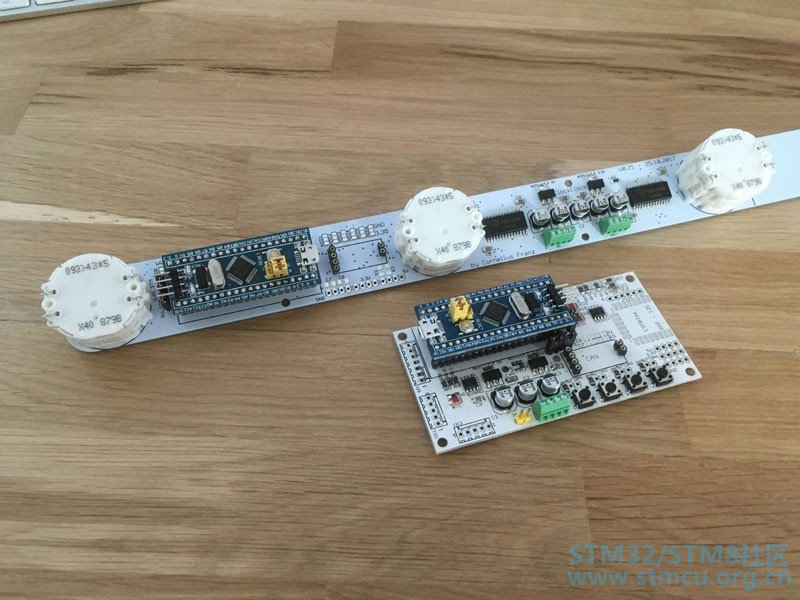

主PCB和试运行
这次只更新了一小段。我们花了大部分时间编写代码，这几乎是总线系统的第一次测试。
+ c! m1 z0 V9 m3 a5 l- Y/ WPCB也准备好了。它包括RTC和ESP，通过无线连接控制一切。

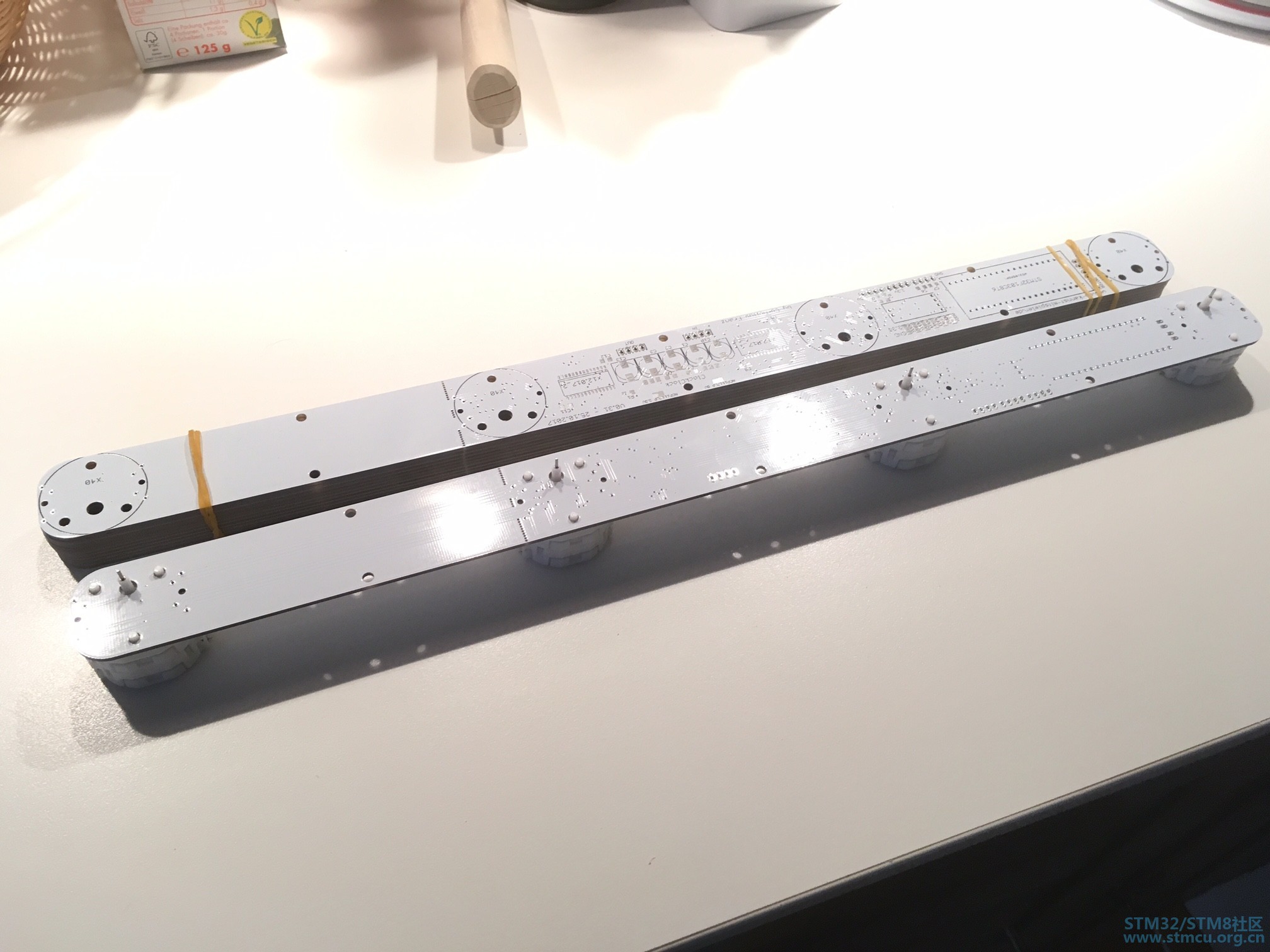

新的PCB
+ @3 L3 C: ~& d! o; k

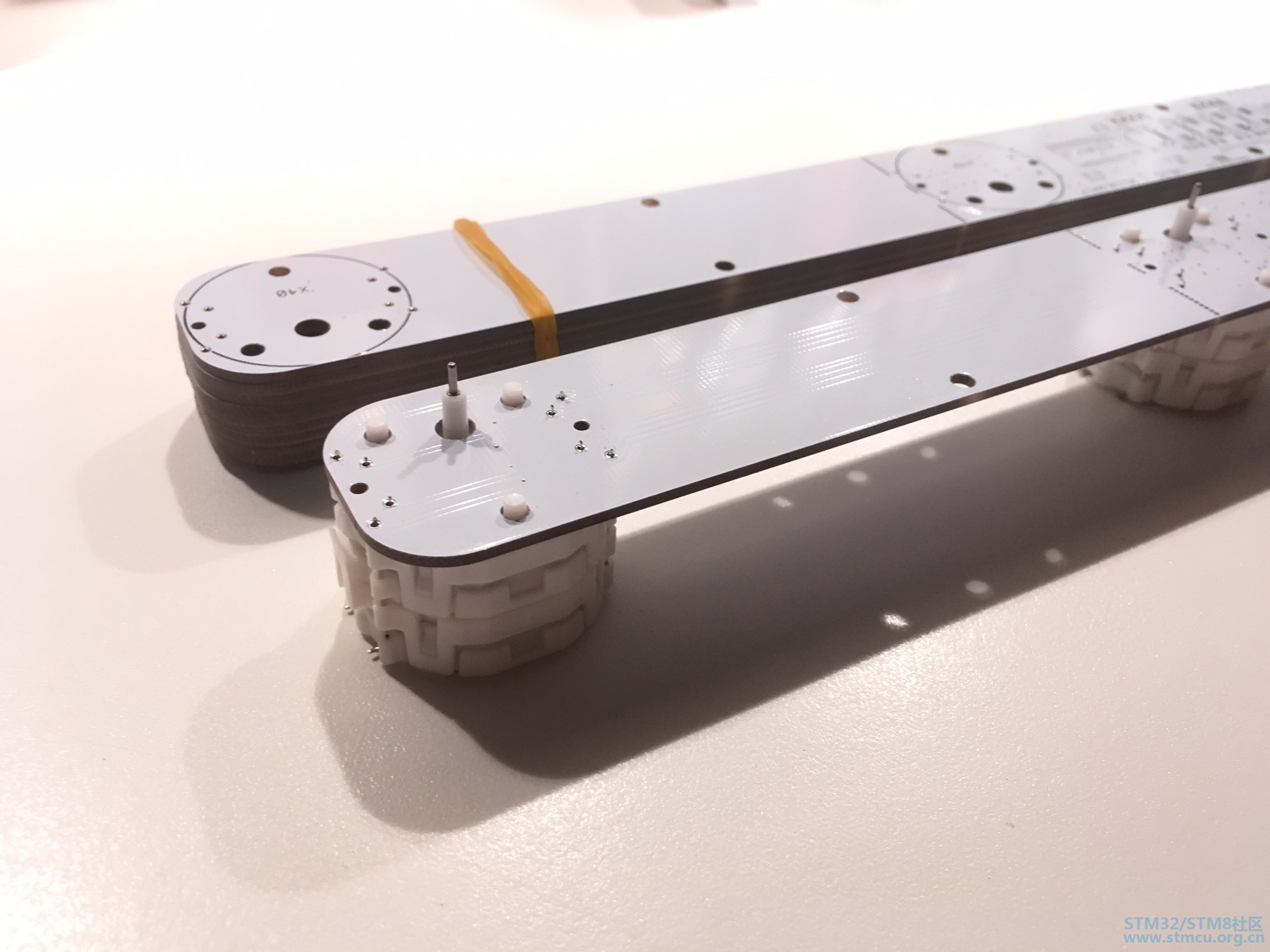

新PCB运行良好。
- c7 R8 ~+ b6 q- i/ H, K4 _我们现在为每个PCB固定了四个步进电机。
7 V: G. w3 u$ u3 I- a' j1 P0 }; ?+ f所以每一个更大的时钟应该有一个水平数量的独立时钟，可以除以4。
0 c2 ^: D: Z3 p2 n5 A对于最小版本的24个时钟来说，它非常适合，对于任何更大的时钟来说，这也不是问题。

' ^9 k5 z( O: f效果见视频
