胶合板制作的四轴飞行器

描述

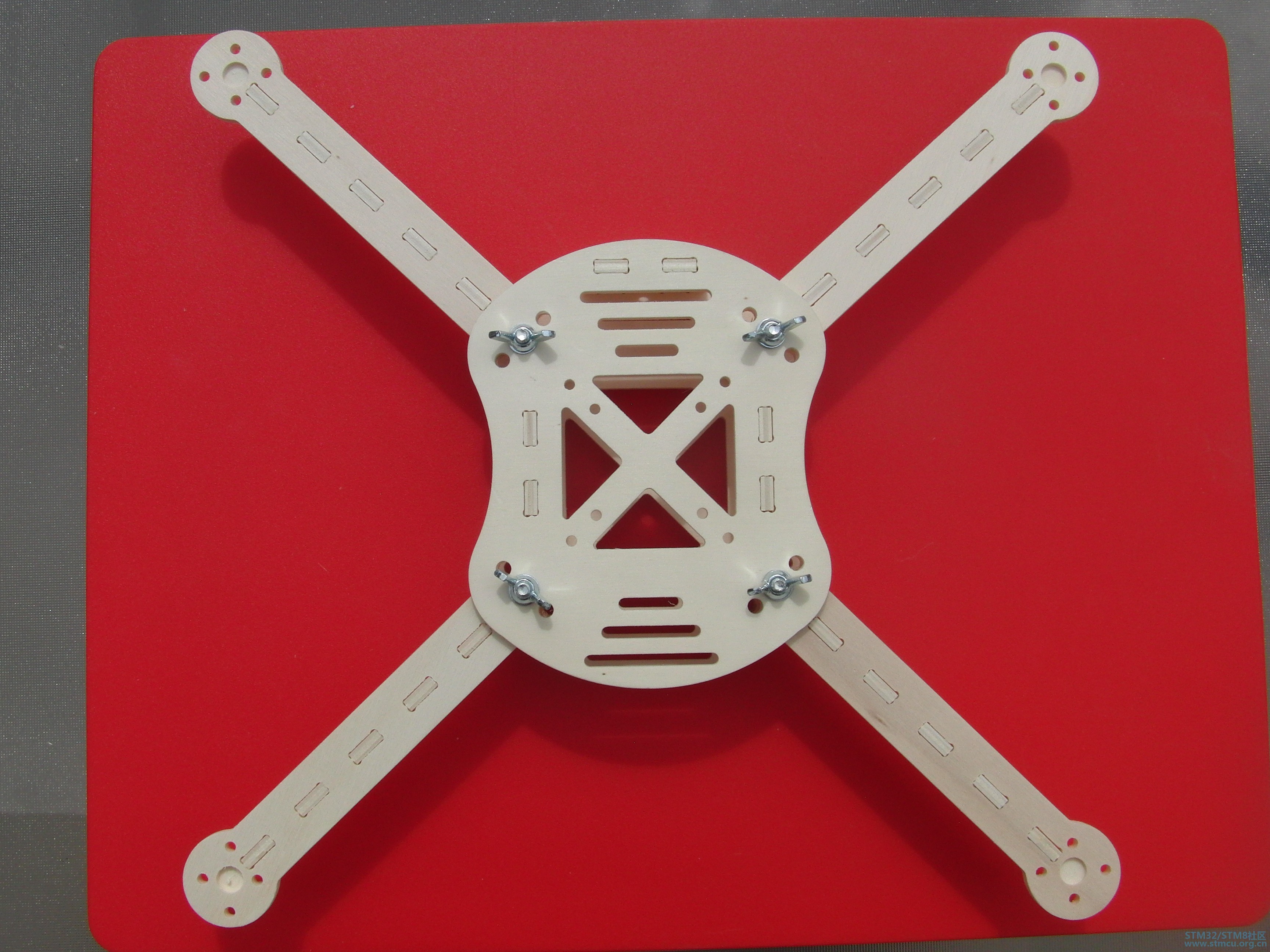

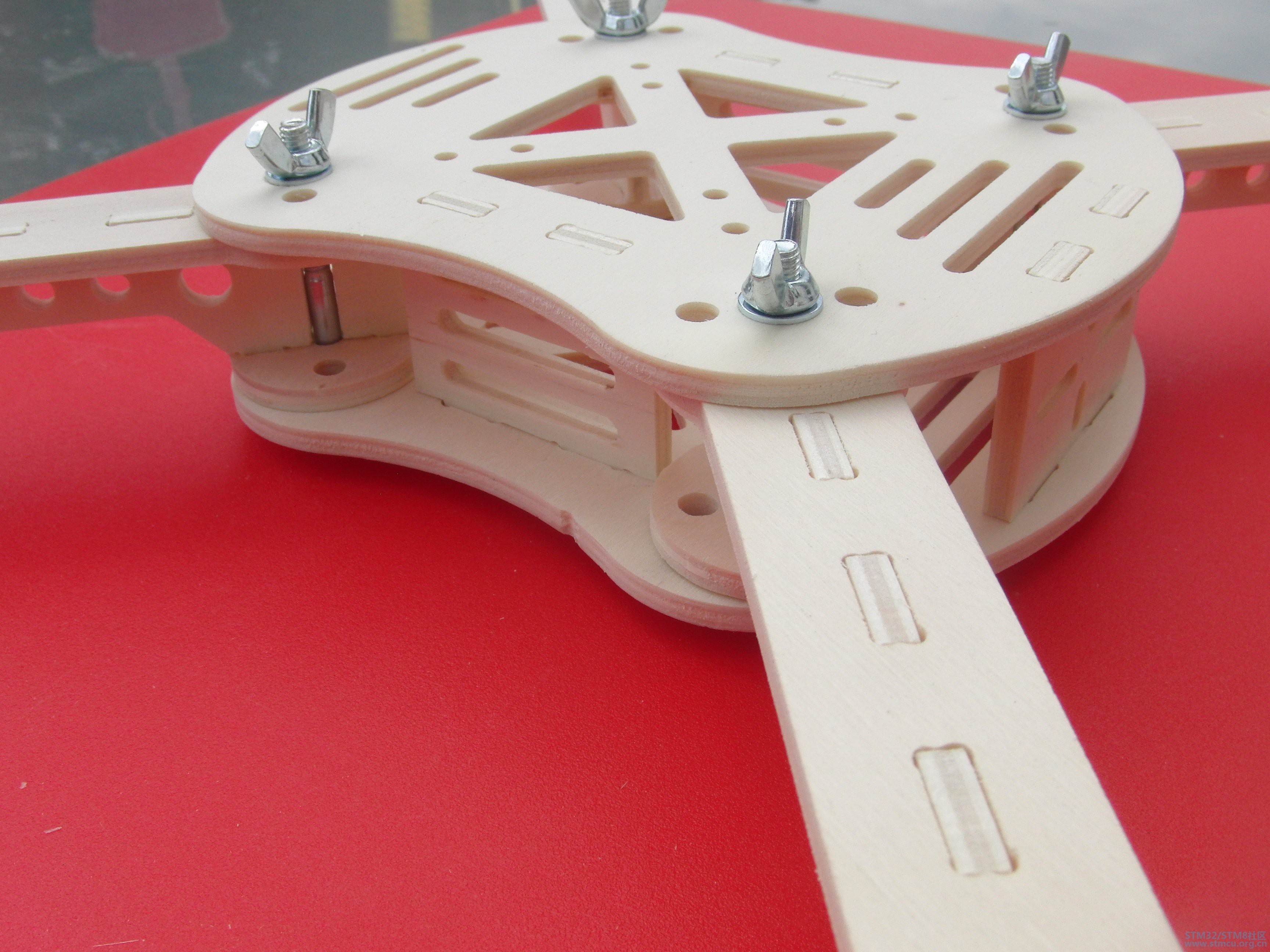

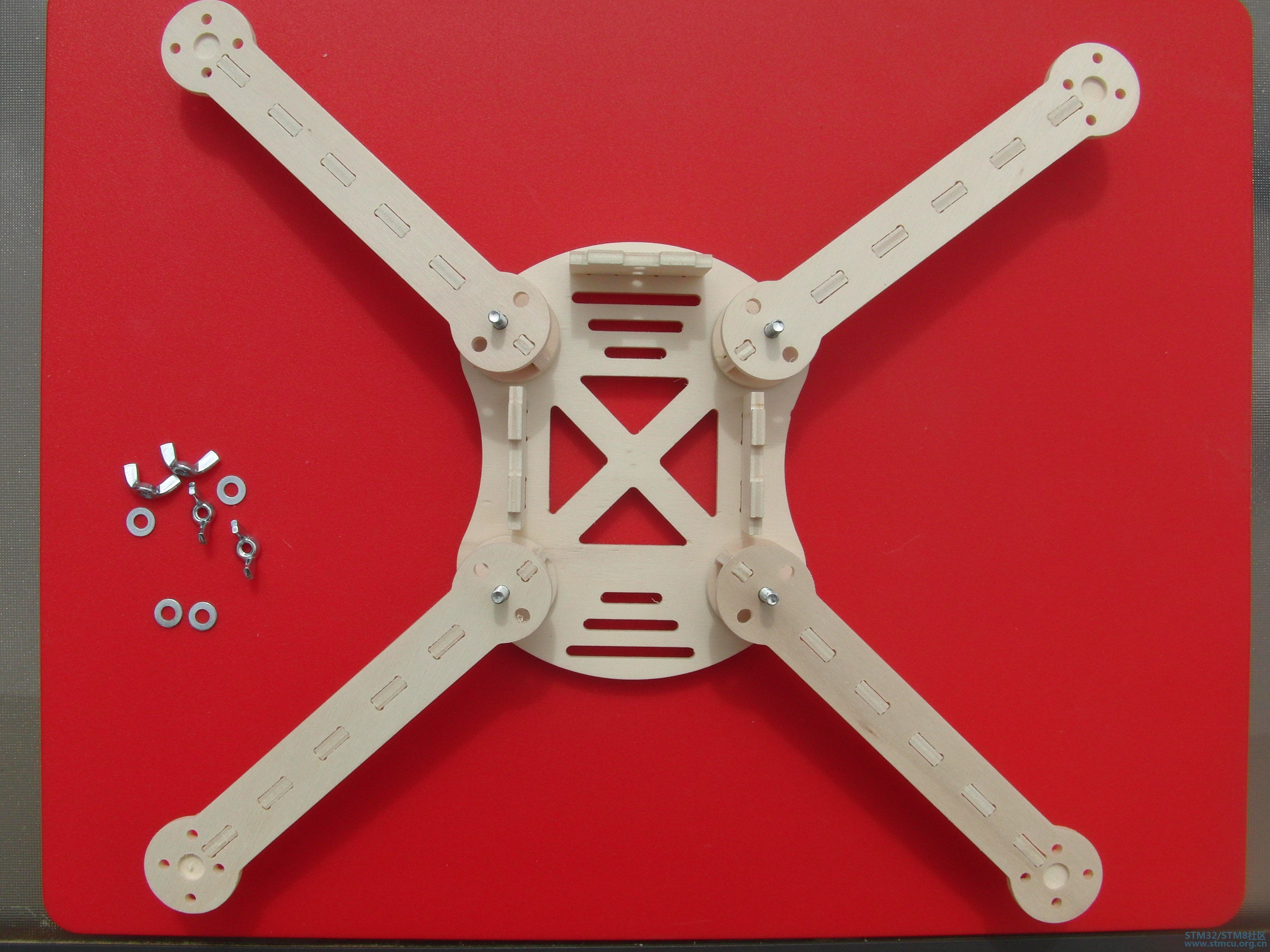

在这个项目中，我使用自制的CNC雕刻机为四轴飞行器制作胶合板机架。
下一步，我想为直升机开发一种定制的基于STM32的飞行控制系统。

组成

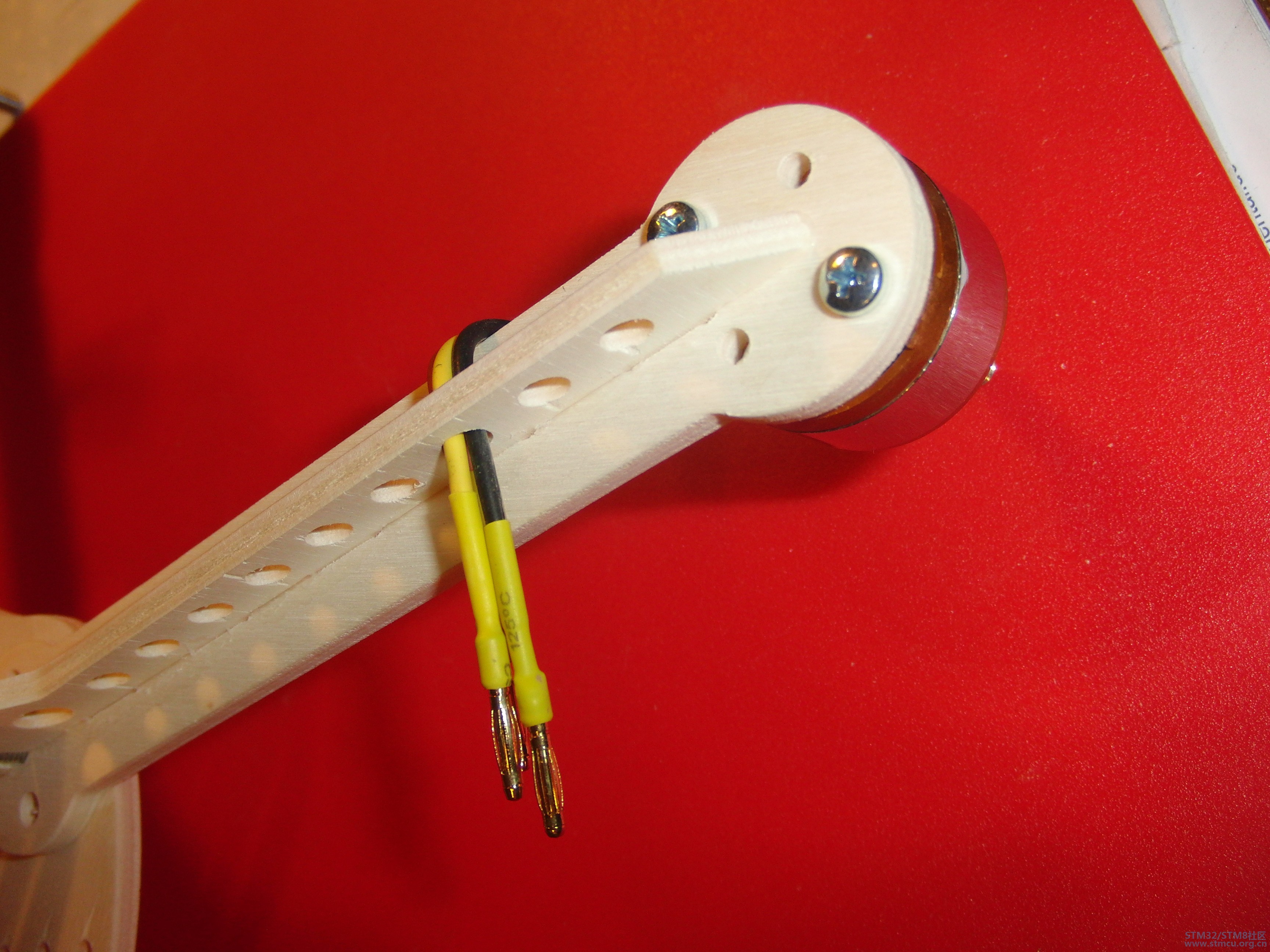

4 × Suppo A2208/17 1100KV无刷电机

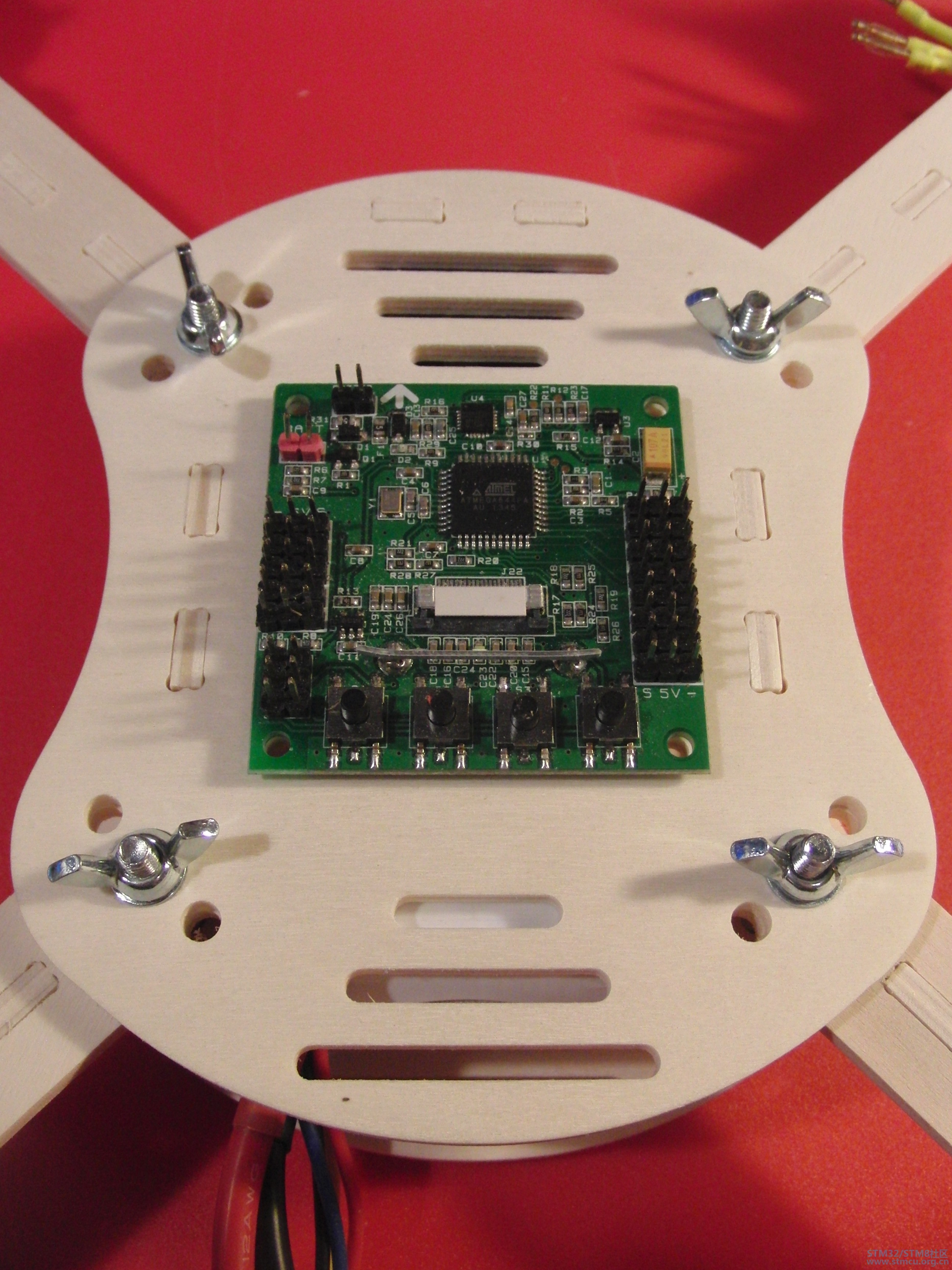

1 × kk 2.0飞控

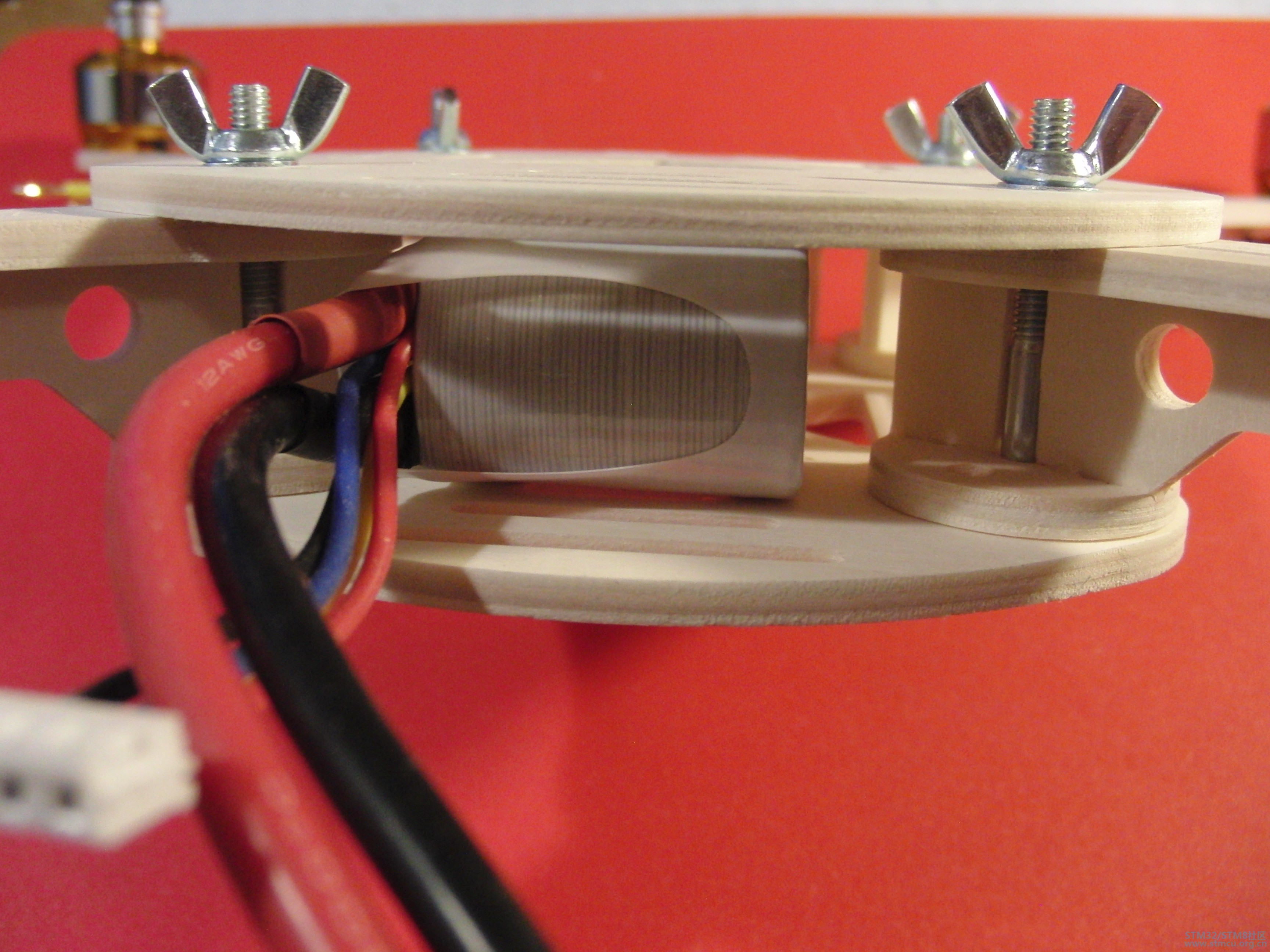

1 × SLS XTRON 2200mAh 3S1P锂电池
4 × 12A Afro ESC´s
1 × Fly Sky R9B 8CH，4Ghz接收器
1 × 6mm胶合板
1 × 10mm胶合板
8 × 2mm ESC电源插头
1 × XT60(公头)

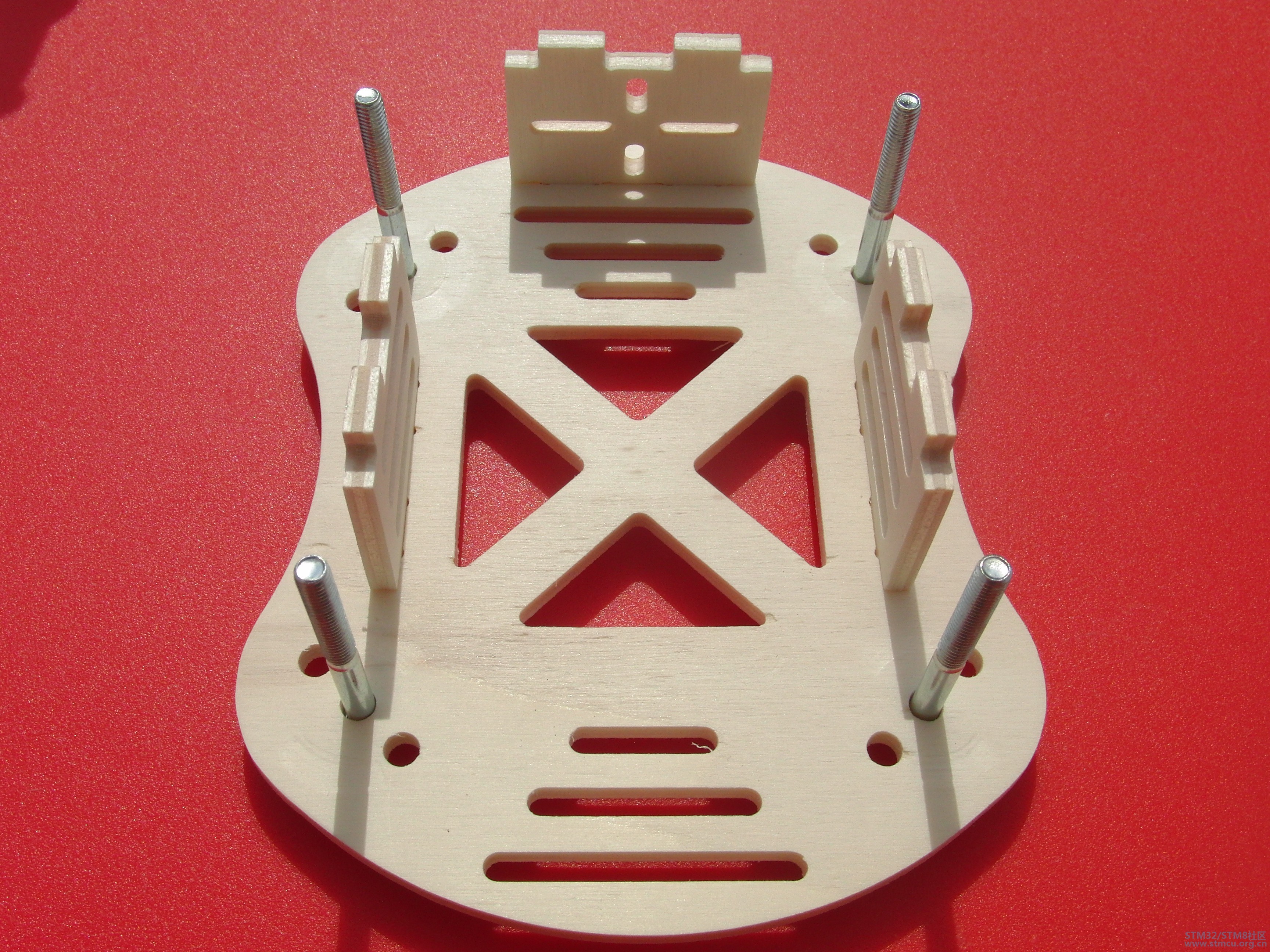

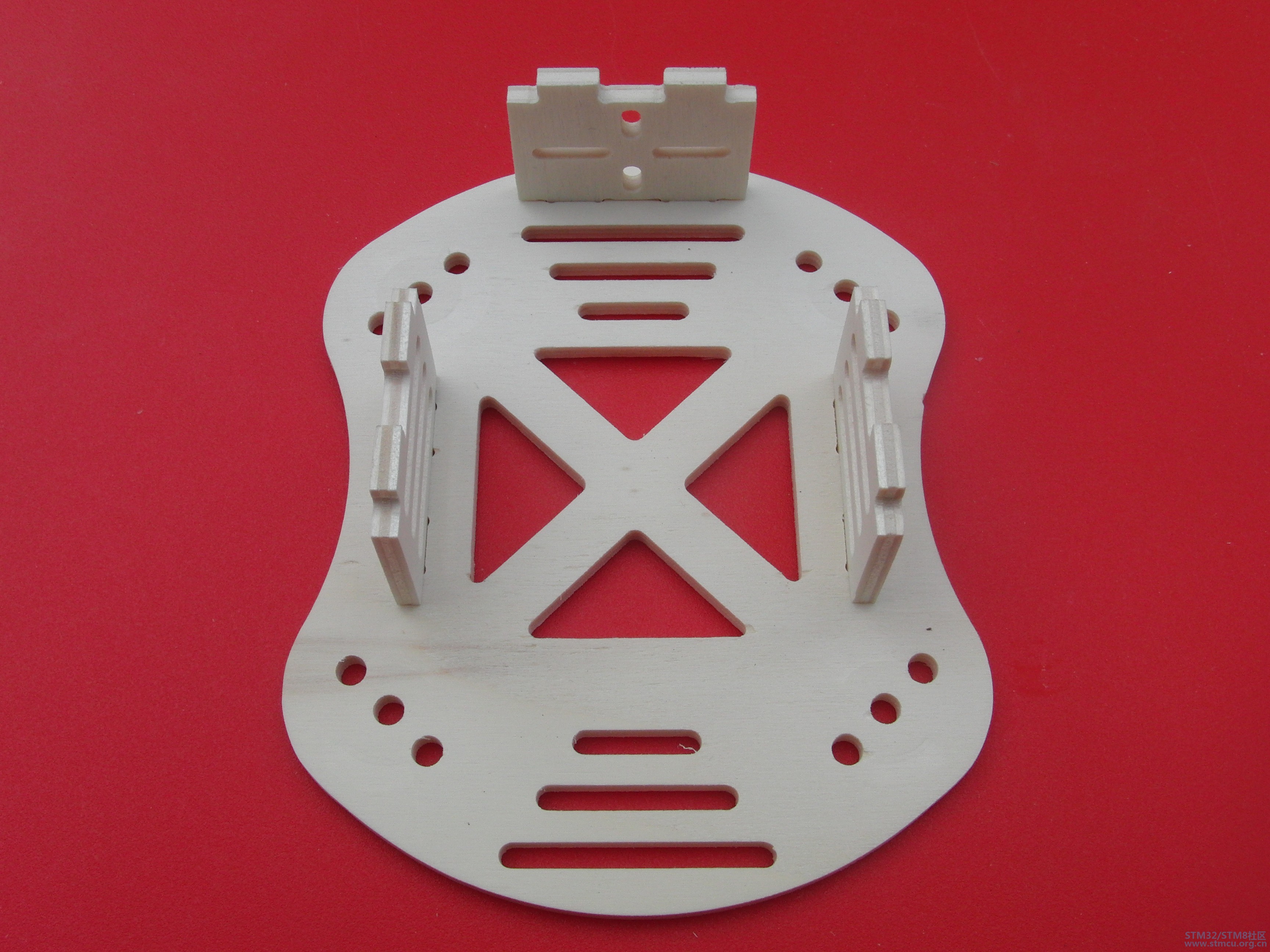

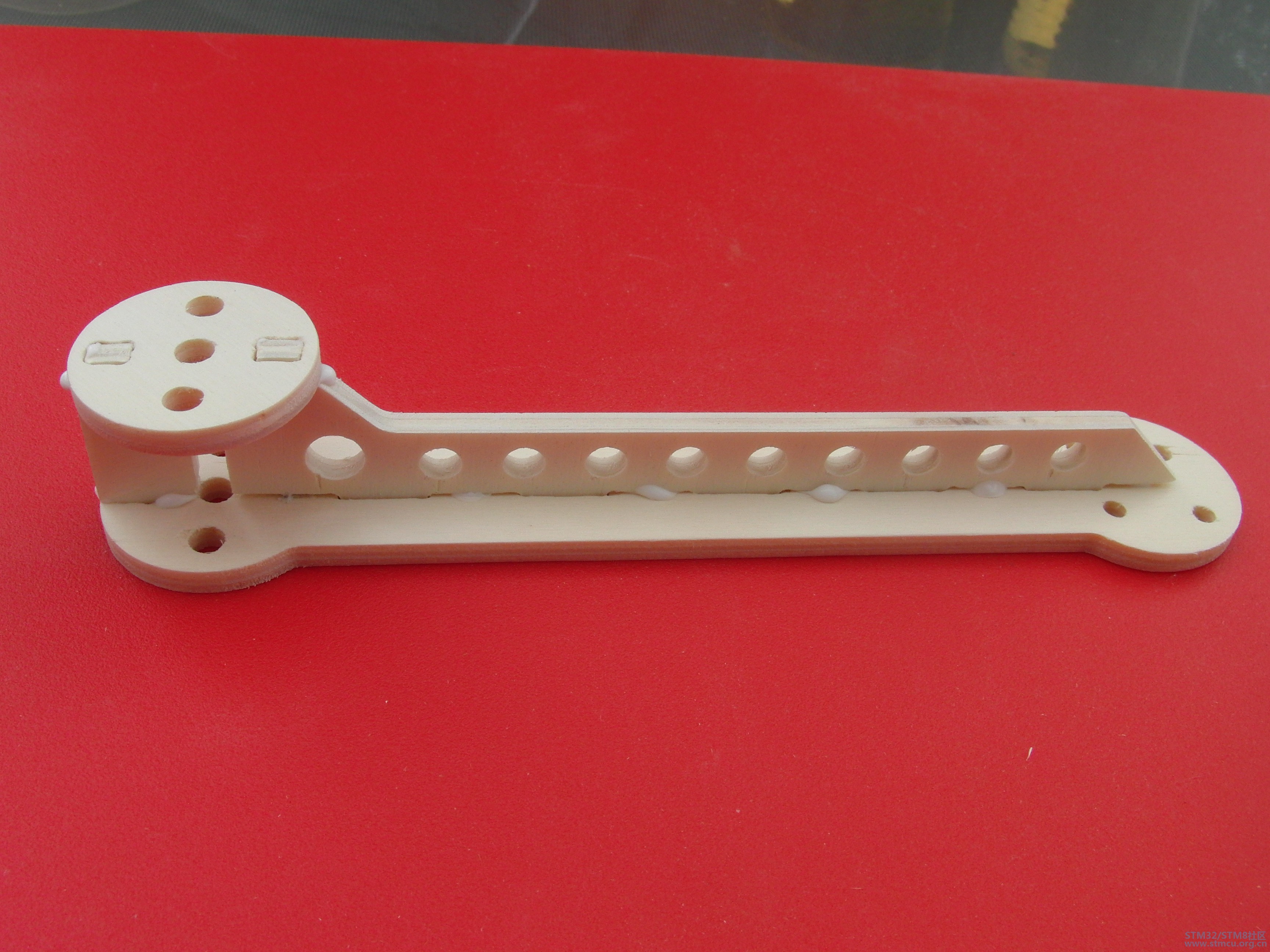

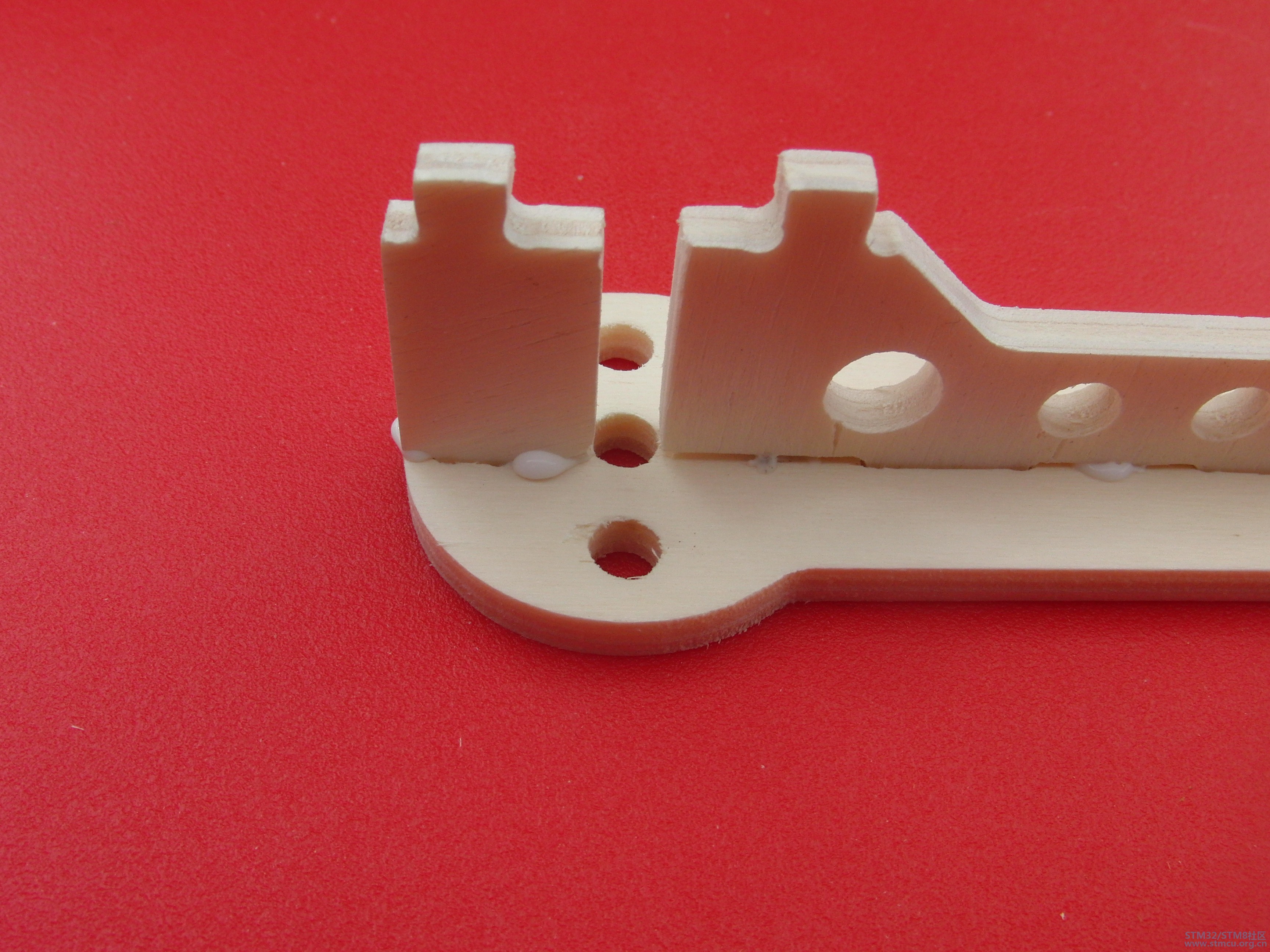

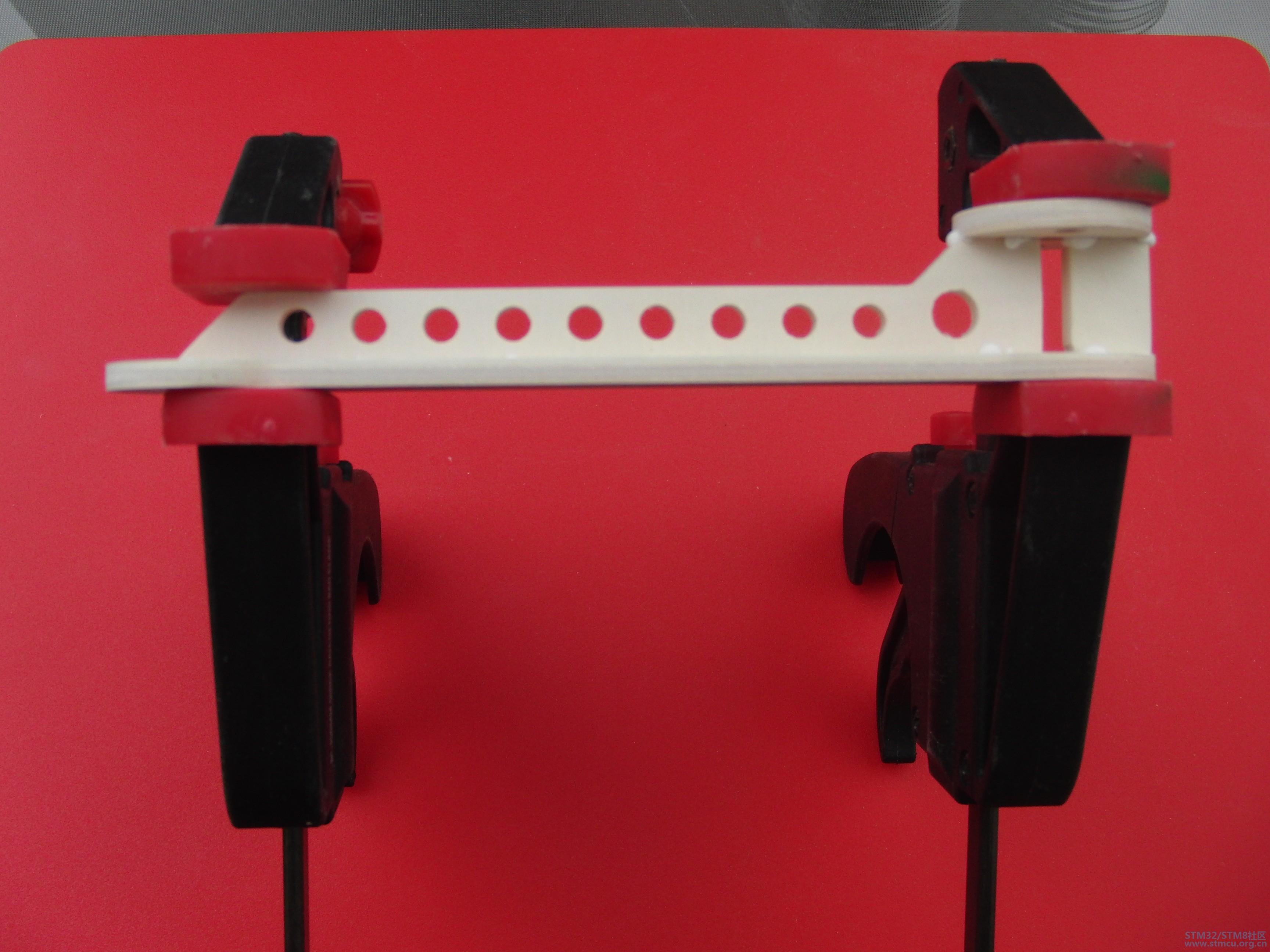

三维设计

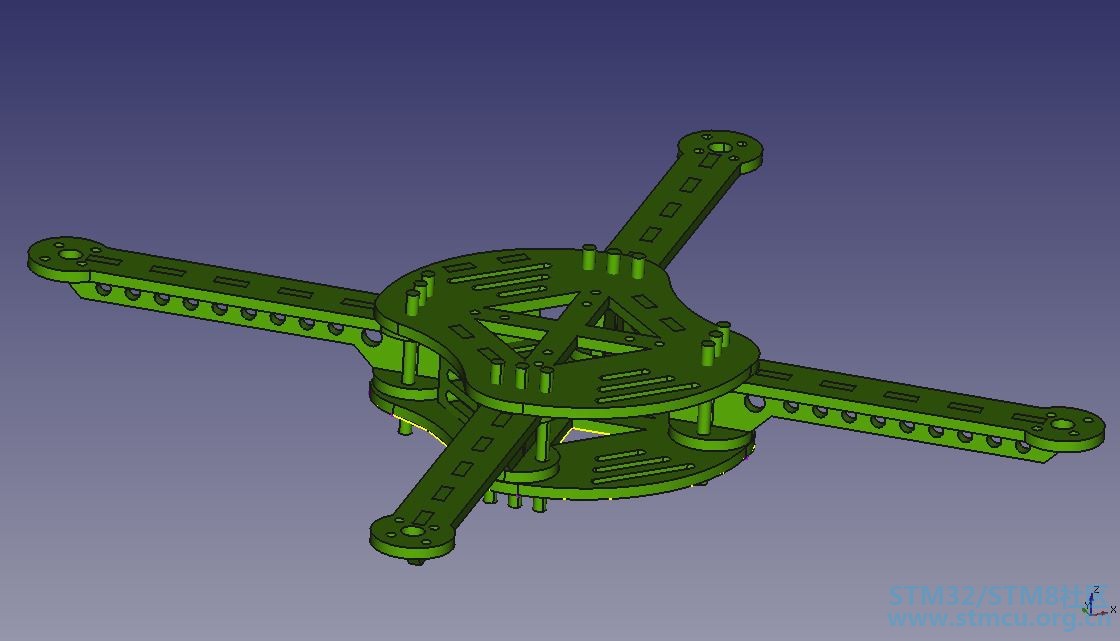

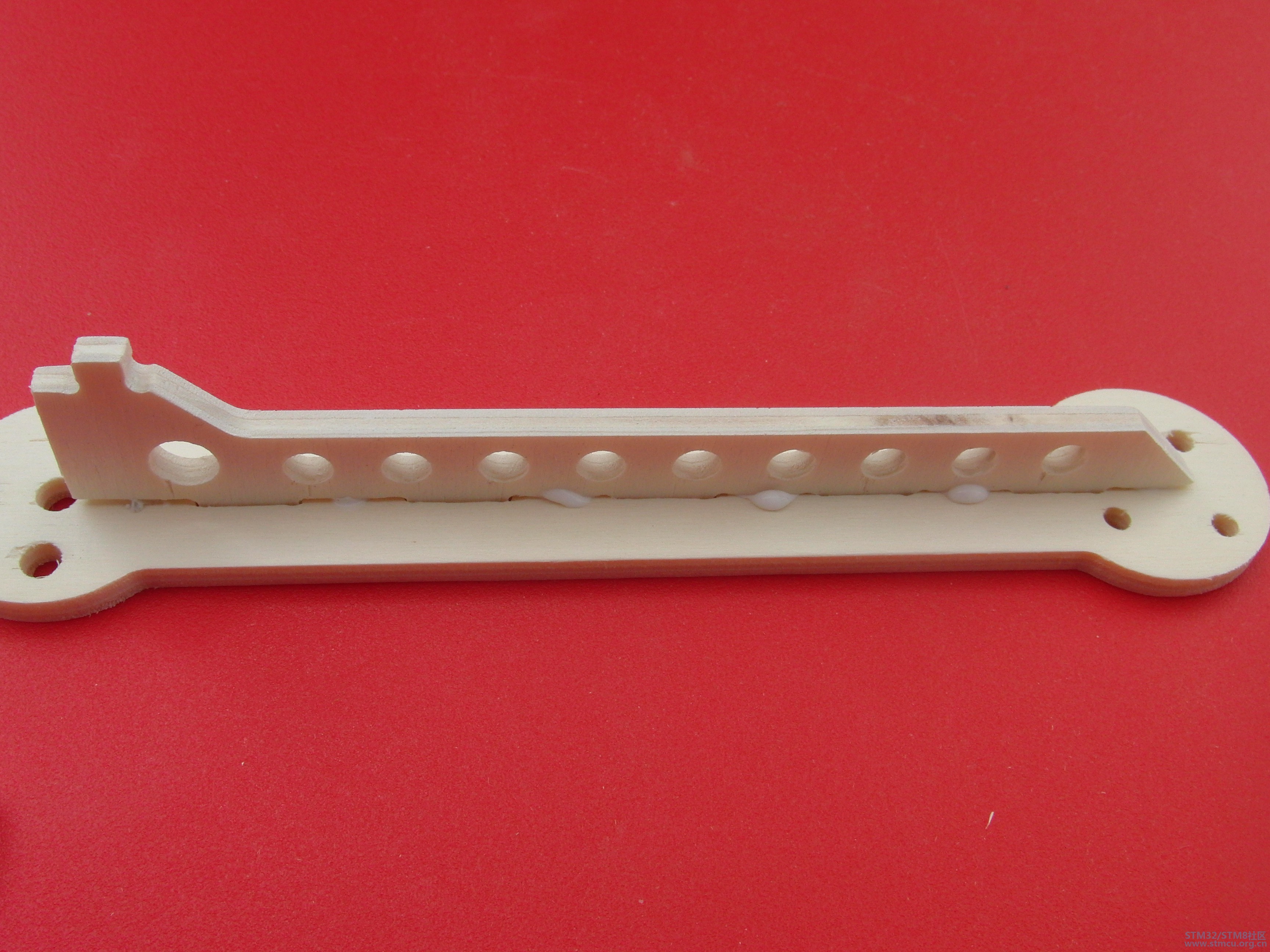

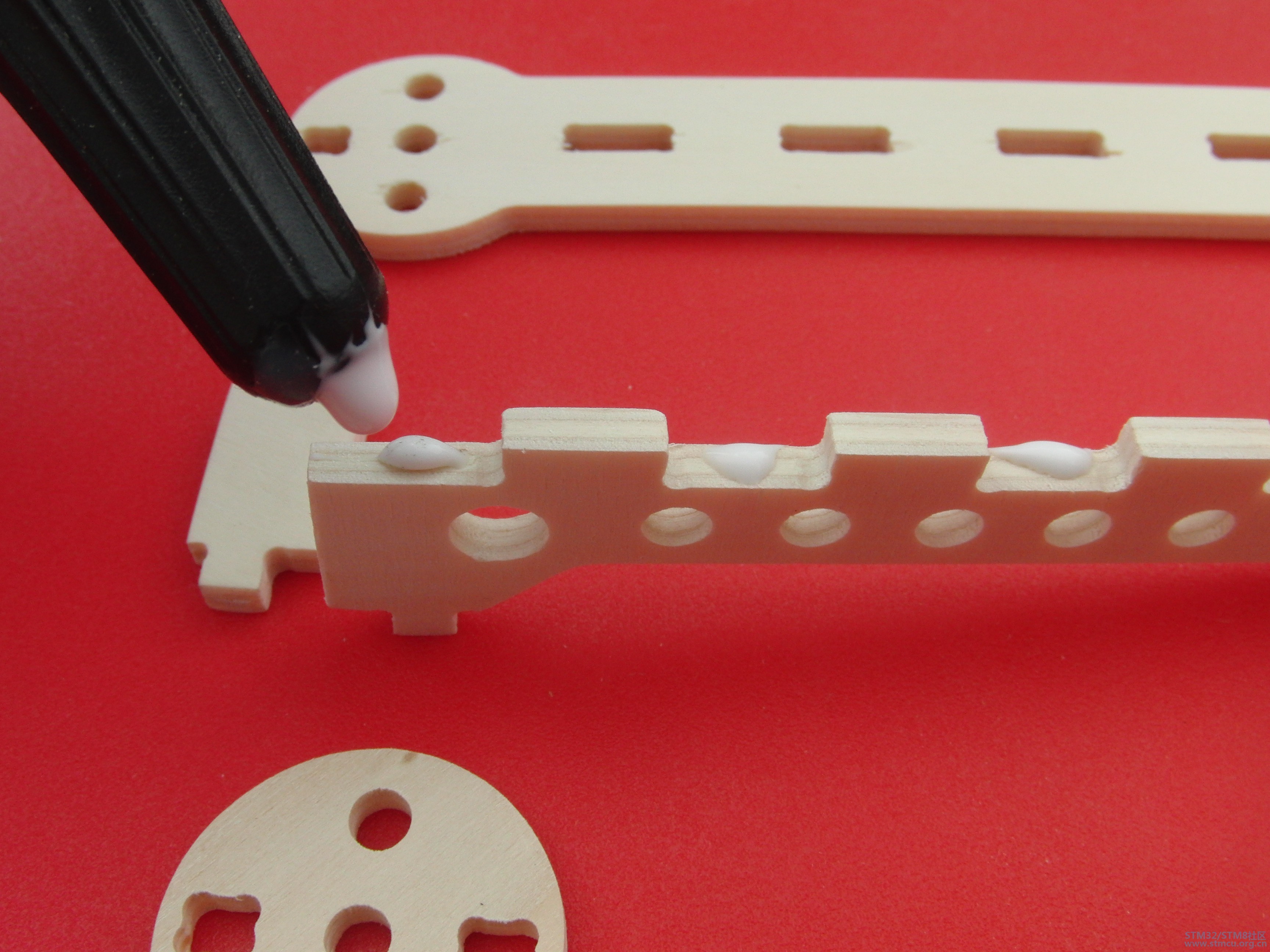

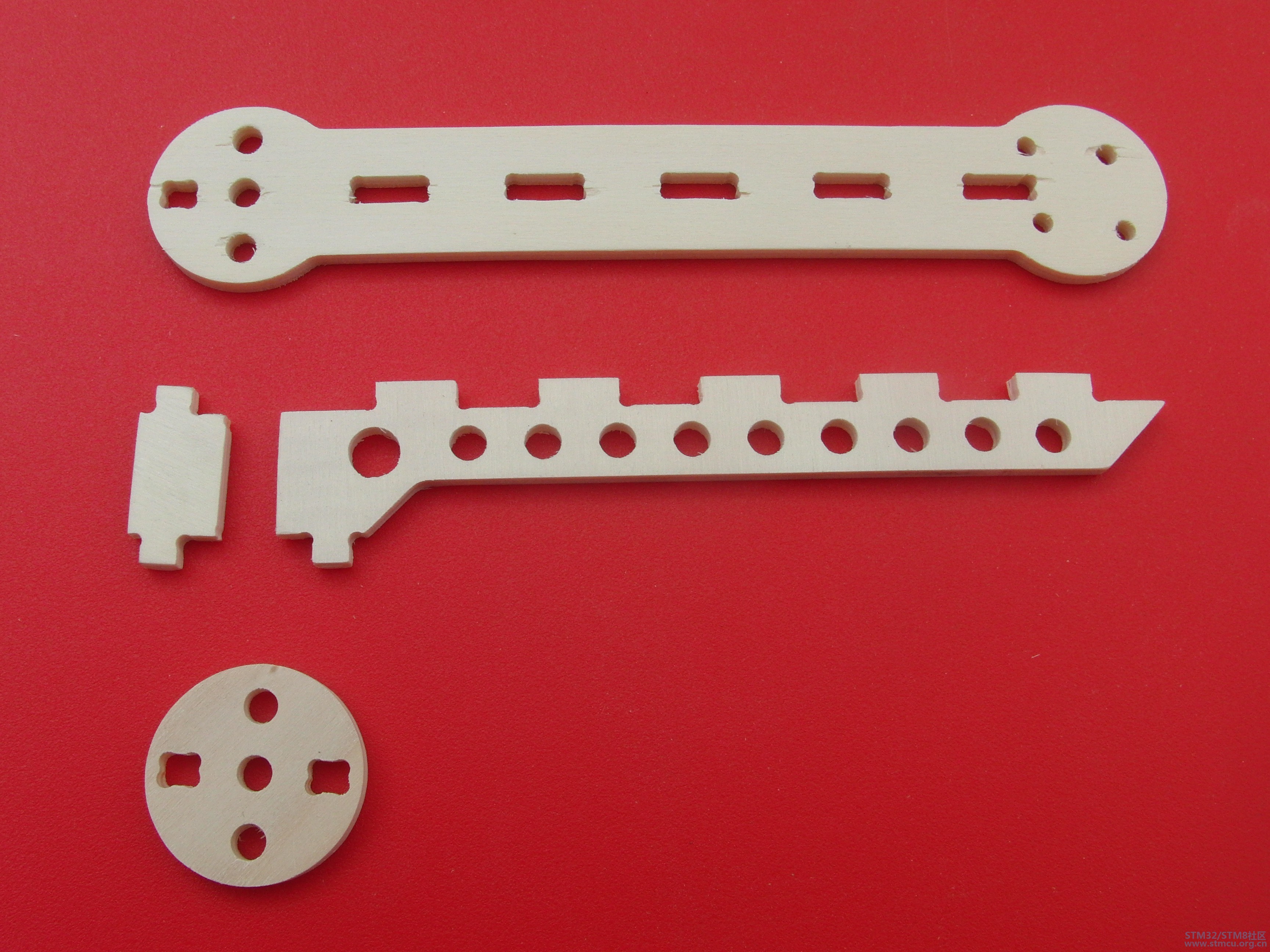

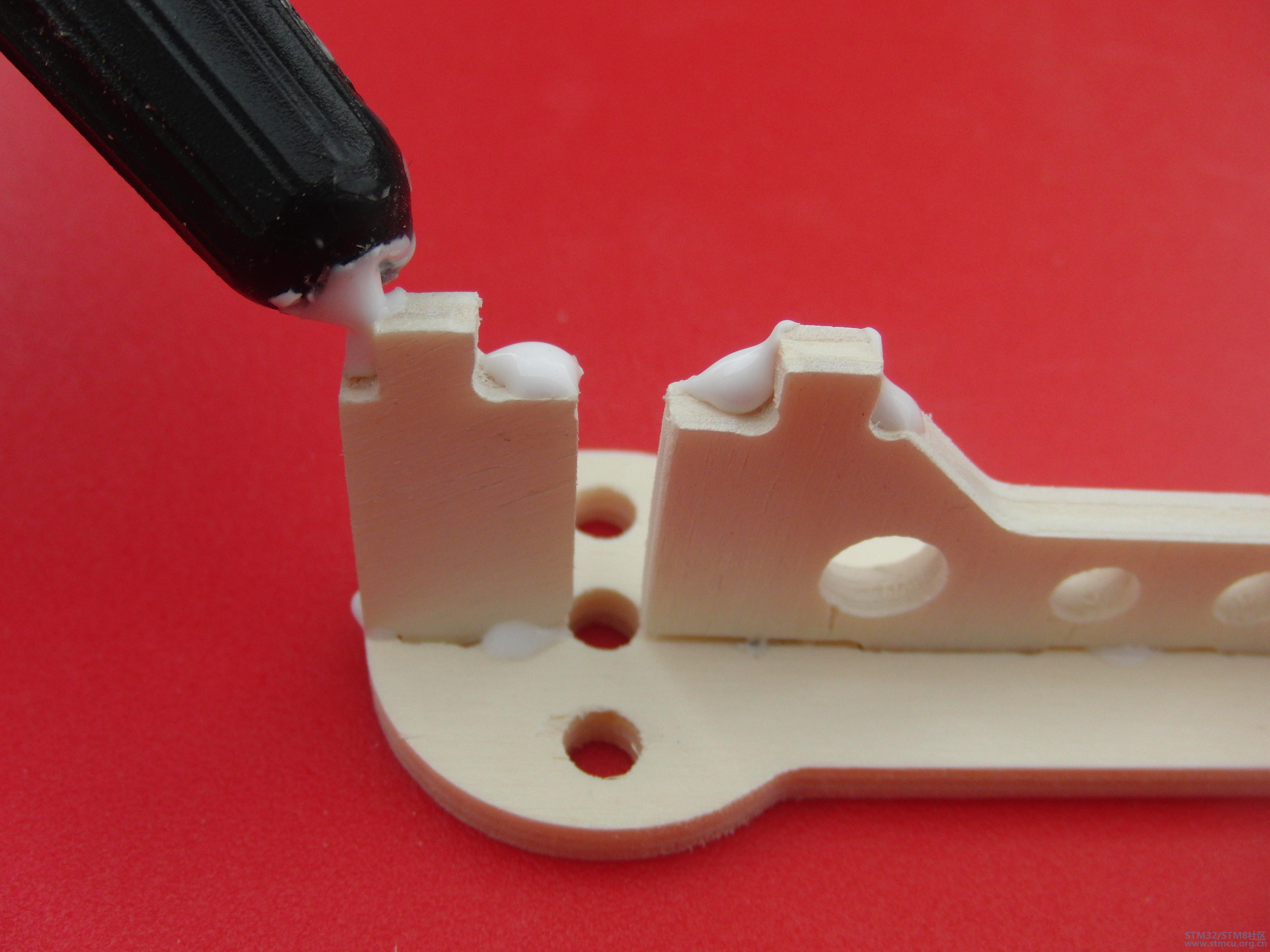

首先，我需要一个框架的3D设计。

对于这项任务，我又一次使用了FreeCAD。
