通过wifi将数据发布到NucleoL476的Ubidots。

在这个项目中使用的东西

硬件组件

STMicroelectronics STM32 Nucleo-64板 ×1

STMicroelectronics X-Nucleo-IDW01M1 × 1

软件应用程序和在线服务

Arm Mbed MBED

目的

本教程介绍如何使用STMicroelectronics ODE生态系统将数据发送到Ubidots站点：

NucleoL476与STM32L476RG

X-Nucleo-IDW01M1 wifi屏蔽

MBed OS在线编译器

背景

我正在寻找一个允许发布数据的物联网平台，并且能够在传感器值超过临界阈值的情况下定义警报。

今天在网上看到有大量的云服务，大多数都提供免费的计划（仅限于少数设备和发送的数据）

物联网提供商公共和开源：

http://www.postscapes.com/internet-of-things-platforms/

然后在与Thingspeak进行一些总结测试之后，我发现了Ubidots（http://ubidots.com/）。基于硬件Arduino，ESP8266等的大量等效项目。我们还可以为每个物联网云提供商找到每个流行平台的特定库（Arduino familly，Energia ......）

但我想介绍微控制器STM32的可能性。这开辟了无限的应用项目，计量传感器，家庭自动化等等。

第1步：Ubidots设置

首先，您需要创建一个Ubidots帐户

file:///C:/Users/ADMINI~1/AppData/Local/Temp/msohtmlclip1/01/clip_image004.jpg

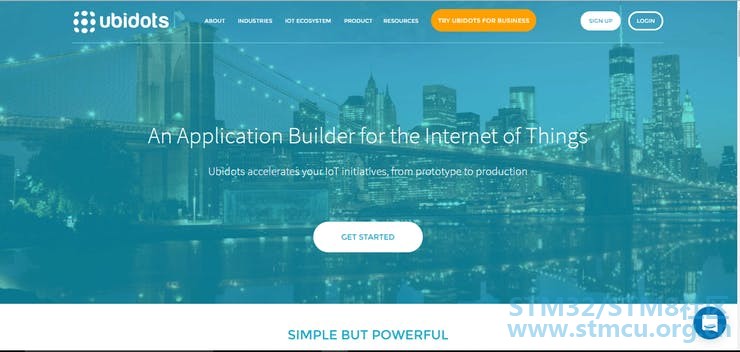

Ubidots主页

file:///C:/Users/ADMINI~1/AppData/Local/Temp/msohtmlclip1/01/clip_image006.jpg

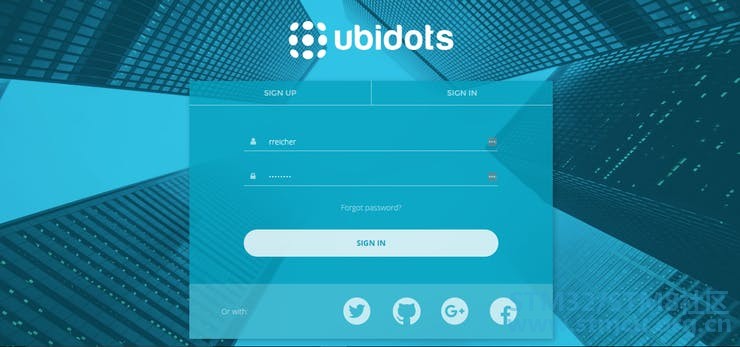

登录到您的账户

在设备选项卡上。我们将创建一个新设备（使用添加设备）

将“NucleoL476”设置为设备名称。然后clic打开设备设置。

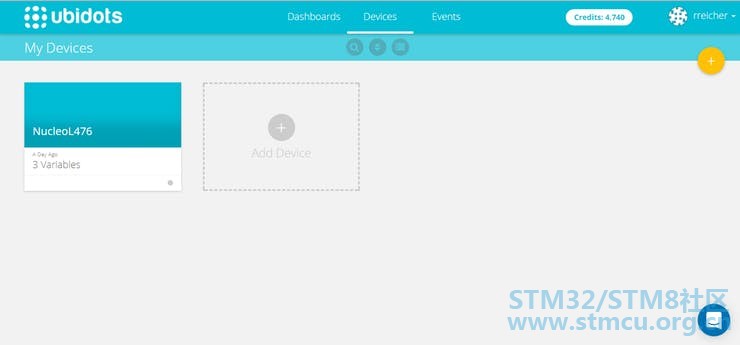

设备创建

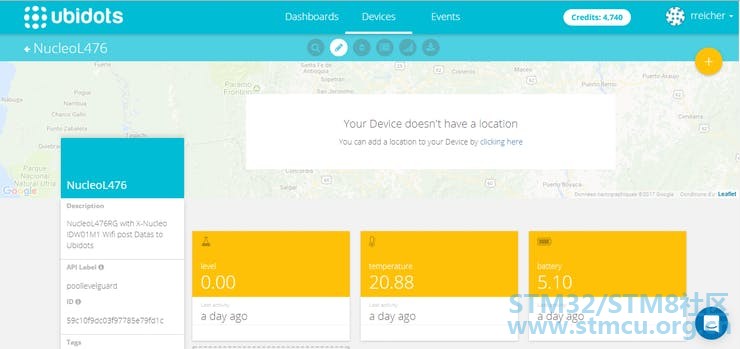

现在在NucleoL476内部，我们将创建3个变量，其名称，级别，温度和电池如下。

变量创建

每个变量都可以通过Wifi通过Nucleo板进行更新。

第2步：API凭证

我们需要为STM32L476RG编写代码，以便通过wifi进行通信并更新3个变量的值。

稍后将使用Mbed在线编译器完成此操作。

对于Wifi本地接入点，我们定义2个字符串。

/* Wifi AccesPoint Settings */

#defineAP_SSID "YOUR_WIFI_SSID"

#defineAP_PASSWORD "YOUR_WIFI_PASSWORD"

为了能够连接硬件并使用TCP与Ubidots进行身份验证，我们需要定义其他2个字符串。

#defineUBIDOTS_TOKEN "YOUR_UBIDOTS_TOKEN"

#defineUBIDOTS_DEVICE "YOUR_UBIDOTS_LABEL_DEVICE"

应从您的帐户API凭据中读取第一个字符串UBIDOTS_TOKEN（参见下文）

视频

第二个字符串是我们在步骤1中创建的设备标签名称：“NucleoL476”

您只需要更改这些定义即可实现本教程。

第3步：Hadware和Mbed

现在我们可以将X-Nucleo-IDW01M1连接到带有Morpho连接器的NucleoL476RG板上。

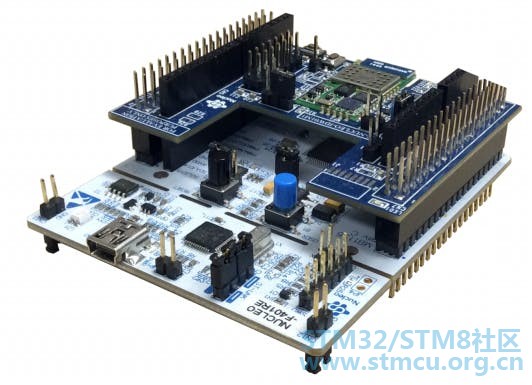

NucleoL476RG带IDW01M1 wifi屏蔽

重要提示：某些X-Nucleo-IDW01M1板需要稍加修改才能执行。检查是否安装了R21电阻器。如果焊接了R21，则必须将其拆下。

现在转到Mbed OS（http://os.mbed.com/），登录并打开在线编译器。

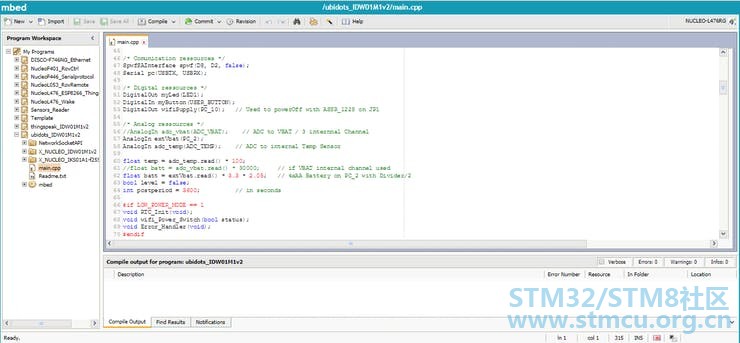

Mbed在线编译器

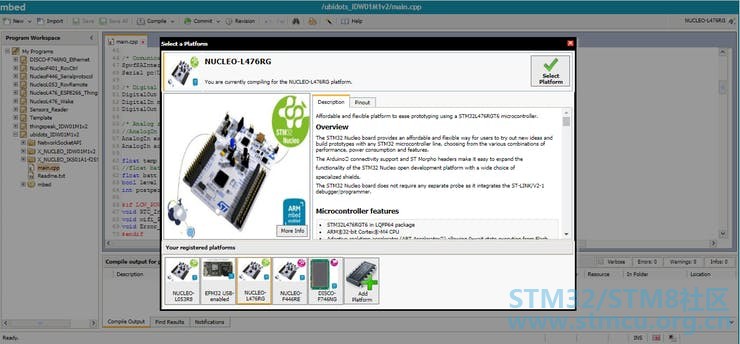

创建一个新项目并使用您的硬件进行配置（此处为NucleoL476）

将Nucleo mini USB连接到您的计算机，并记下您的操作系统分配的Virtual Com端口。

以115200波特，8位和1个停止位Xon / Xoff禁用打开串行终端（如Teraterm或Putty）

第4步：Mbed代码

该代码可在下面作为附件提供。

您可以将其复制并粘贴到Mbed Compiler中。评论很好，不应成为问题。

您必须包含一些额外的库，例如：

NetworkSocketAPI

X_NUCLEO_IDW01M1v2也是如此

和mbed

level 变量是一个布尔值，显示Nucleo Board上用户蓝色按钮的状态。

温度变量通过STM32更新内部温度传感器连接到ADC。

然后使用VBAT / 3内部ADC通道更新电池变量。

复位后，程序将转换VBAT的ADC内部通道和mcu的内部温度传感器。这是一个例子，您可以使用任何数据。转换后的值存储在vbat和temp变量中。

它还将获得Nucleo Board用户按钮的状态（蓝色按钮）。

并尝试使用您提供的SSID和WPA密钥连接到wifi网络。

然后它将与Ubidots api建立TCP套接字连接。

如果已建立连接，则应用程序将构建Rest API命令HTTP请求，并POST HTTP命令。

POST /api/v1.6/devices/{LABEL_DEVICE}/?token={TOKEN} HTTP/1.1

Host: things.ubidots.com

Content-Type: application/json

Content-Length: 76

{"temperature": %0.2f, "battery": %0.2f, "level\": %d}

有关更多信息，请参阅http://ubidots.com/docs/api/#rest-api-reference

通过使用终端控制台，您将看到该程序的每个步骤。以及HTTP请求的反馈响应（如果你得到200就可以了）

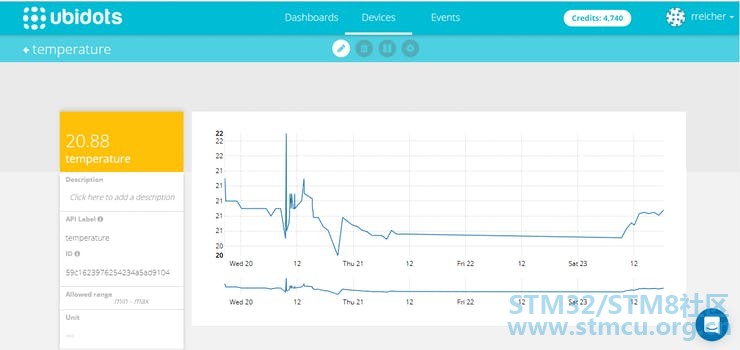

现在您应该在线查看您的数据。

应用程序将进入一个闪烁的循环。如果要再次发送数据，则需要通过重置重新启动它。

这是一个简单的教程，它是完全正常的。

您可以将它用于您自己的项目，并且很容易实现真实环境传感器的其他数据发布。

代码

main.cpp中C / C ++

Mbed代码

This program is free software: you can redistribute it and/or modify

it under the terms of the GNU General Public License as published by

the Free Software Foundation, either version 3 of the License, or

(at your option) any later version.

Thisprogram is distributed in the hope that it will be useful,

but WITHOUT ANY WARRANTY; without even the implied warranty of

MERCHANTABILITY or FITNESS FOR A PARTICULAR PURPOSE. See the

GNU General Public License for more details.

You should have received a copy of the GNU General Public License

along with this program. If not,see <http://www.gnu.org/licenses/>.

About

---------------------------------------------------------------------

Sendsensors value to Ubidots.

Thisexample sends 3 variables to Ubidots.

-STM32L476 VBAT/3 internal channel in mV

-STM32L476 Internal Temperature Sensor in C

-The status of onboard User Button (blue) on NucleoL476RG

UseNucleoL476RG with X-Nucleo-IDW01M1v2 wifi shield

Importantnote: Some IDW01M1 wifi shield had resistor R21 mounted

whichinterfere with STLink/SWD programmer.

Pleaseunmount R21 to fix it.

romain reicher

Date : 20/09/2017

Revision : v0.1

#include "mbed.h"

#include "SpwfInterface.h"

#include "TCPSocket.h"

/* Wifi Acces Point Settings */

#define AP_SSID "YOUR_WIFI_SSID"

#define AP_PASSWORD "YOUR_WIFI_PASSWORD"

#define UBIDOTS_SERVER "things.ubidots.com"

#define UBIDOTS_PORT 80

#define UBIDOTS_TOKEN "YOUR_UBIDOTS_TOKEN"

#define UBIDOTS_DEVICE "YOUR_UBIDOTS_LABEL_DEVICE"

/* Communication ressources */

SpwfSAInterface spwf(D8, D2, false);

Serial pc(USBTX, USBRX);

/* Digital ressources */

DigitalOut myLed(LED1);

DigitalIn myButton(USER_BUTTON);

/* Analog ressources */

AnalogIn adc_vbat(ADC_VBAT); // VBAT / 3internal to ADC channel

AnalogIn adc_temp(ADC_TEMP); // InternalTemp Sensor to ADC Channel

/* Global variables */

float temp = adc_temp.read() * 100; // Converted in C

float batt = adc_vbat.read() * 30000; // Converted inmV

bool level = false;

/**

*@brief Main program

*@param None

*@retval None

int main()

{

/* Configure Serial baud rate */

pc.baud(115200);

/* Update level variable state depending USER_BUTTONstate */

if (myButton == 0)

level = true;

else

level = false;

TCPSocket socket(&spwf);

char sendBuffer[256];

char message[64];

int err;

/* ######################## WIFI CONNECTION ########################*/

pc.printf("IDW01M1 NetworkSocketAPI TCPClient Ubidots\r\n");

pc.printf("Connecting to AP\r\n");

//* Connect to wifi acces point */

if(spwf.connect(AP_SSID,AP_PASSWORD, NSAPI_SECURITY_WPA2))

{

pc.printf("Now connected\r\n");

}

else

{

pc.printf("Error connecting to AP.\r\n");

return -1;

}

/* #################### GET CONNECTION INFOS######################## */

/* Get and print network connection parameters ip and macadress */

const char *ip =spwf.get_ip_address();

const char *mac =spwf.get_mac_address();

pc.printf("IP address is: %s\r\n", ip ? ip : "NoIP");

pc.printf("MAC address is: %s\r\n", mac ? mac : "NoMAC");

/* ##################### UBIDOATS SEND DATA######################### */

printf("Sending HTTP Data to Ubidots...\r\n");

/* Open a socket , create a TCP connection to Ubidots */

err = socket.connect(UBIDOTS_SERVER, UBIDOTS_PORT);

if (err!=0)

{

pc.printf("\r\nCould not connect to Socket, err = %d!!\r\n", err);

return -1;

}

else

pc.printf("\r\nconnected to host server\r\n");

/* Construct content of HTTP command */

sprintf(message, "{\"temperature\": %0.2f, \"battery\": %0.2f, \"level\": %d}", temp, batt, (int)level);

printf("Content Length = %d\r\n", (int)strlen(message));

/* Construct HTTP command to send */

sprintf(sendBuffer, "POST/api/v1.6/devices/%s/?token=%s HTTP/1.1\r\nHost: things.ubidots.com\r\nContent-Type:application/json\r\nContent-Length: %d\r\n\r\n%s", UBIDOTS_DEVICE,UBIDOTS_TOKEN, (int)strlen(message),message);

pc.printf("HTTP command %s\r\n", sendBuffer);

wait(2.0);

/* Send http request to Ubidots */

int scount = socket.send(sendBuffer, (int)strlen(sendBuffer));

printf("sent %d [%.*s]\r\n", scount, strstr(sendBuffer, "\r\n") - sendBuffer, sendBuffer);

/* Receive a simple http response and print out theresponse line */

char respBuffer[64];

int rcount = socket.recv(respBuffer, sizeof respBuffer);

printf("recv %d [%.*s]\r\n", rcount, strstr(respBuffer, "\r\n") - respBuffer, respBuffer);

/* Close the socket to return its memory and bring downthe network interface */

pc.printf("Close Socket\r\n");

socket.close();

/* Disconnect */

pc.printf("Disconnect Wifi\r\n");

spwf.disconnect();

wait(1.0);

pc.printf("Done\r\n");

myLed = 0;

while(1)

{

myLed= !myLed;
