您的Arduino项目需要快速便宜的激光测距仪吗？您可以使用激光卷尺！
硬件组件 Arduino Nano R3 × 1 Elecrow OLED 0.96''128x64 × 1 X-40激光卷尺 × 1 LM2596 DC-DC模块 × 1 软件应用程序和在线服务 手动工具和制造机器 烙铁（通用） ST-LINK程序员 介绍 您的Arduino项目需要快速便宜的激光测距仪模块吗？ 当然，您可以使用专门的模块来完成这项任务，但其中大部分都有很高的价格。VL53L0X / VL53L1X模块价格便宜，但它们具有非常大的视野。 所以我找到了一个解决方案：使用便宜的“X-40”激光卷尺作为激光测距仪。这些设备售价20美元甚至更低，它们可以测量距离达40米，精度约为3毫米。但是有两个问题 - 无法从磁带读取数据并且测量速度很慢 - 小于1 Hz。 为了解决这些问题，我对激光测量仪进行了逆向工程，并为激光测距仪模块的STM32 MCU编写了自己的固件。测量速度对我来说很重要，我可以达到~60 Hz，但最大距离减少到~6 m。 距离测量精度可在1 mm到10 mm之间变化，具体取决于目标颜色和距离。 模块尺寸：25x13x50 mm。 重要通知：您将丢失原始固件，因此该设备不能用作激光胶带测量！ 请注意，“X-40”激光卷尺可以对激光测距仪模块进行不同的修改，我的固件仅支持其中一些！ “X-40”并不是使用这种模块的激光卷尺的唯一名称 - 我知道存在几种不同的中国激光卷尺和合适的模块。 第1步：拆卸激光卷尺 让我们拆开激光卷尺，从中获取激光测距仪模块。

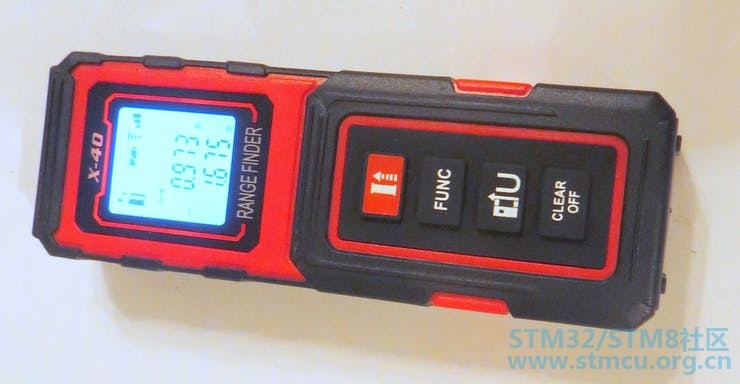

这就是激光卷尺拆卸前的样子 你需要从机壳上拧下7个螺丝：
请注意，贴纸下面是一个螺钉 拆卸激光卷尺：
激光测距仪模块标记为蓝色 您可以在设备的外壳内看到小型激光测距仪模块。您需要从模块断开带状电缆并从外壳中卸下模块：
激光测距仪模块 请注意，模块标记为“701A”。我的固件仅支持“512A”和“701A”模块版本。我知道存在“703A”版本，现在不支持（我没有测试过）！ 如果支持您的模块，则需要从模块中拆除电源线。 第2步：编程激光测距仪模块 您需要将专用固件写入模块的MCU以获得所需的功能。 1.首先，你需要焊接一些电线来编程MCU。Pinout如图所示：
电线连接 连接键盘连接器的引脚7-8 - 需要上电。 线路“GND”和“Vbat”必须连接到电源。电源电压范围为+2.7 ... + 3.3V。当为模块供电时，“Vdd”线路上必须有+3.5 V电压。 必须将“GND”，“SWDIO”，“SWCLK”，“NRST”线连接到ST-LINK编程器。“NRST”线非常重要 - MCU的原始固件被锁定，因此需要该线进入MCU进入编程模式。 有些程序员有这条线，有些（便宜）不行，但这个问题有一个解决方法。 另外，一些程序员（如原版“ ST-LINK /V2 ”）需要“Vbat”线与编程器的“VCC / TVCC”线连接。 连接示例（该程序员没有“NRST”行）：

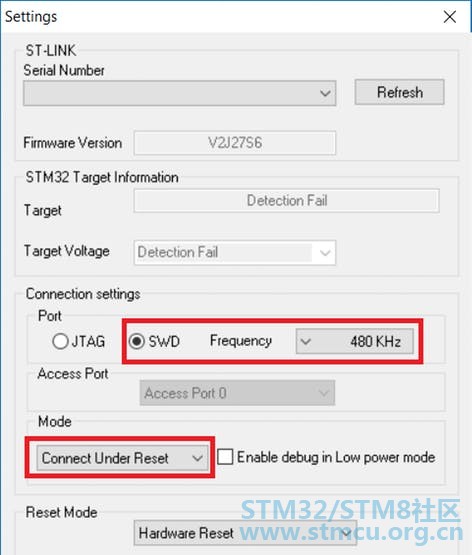

ST-Link连接到激光测距仪模块 2.将“ST-LINK实用程序”安装到PC。如果您没有使用该软件的经验，那么Web中有很多教程。 您需要配置实用程序（目标 - >设置）：
设置标记值 如果您的程序员有“NRST”输出，您只需打开电源并按下该实用程序上的“目标 - >连接”。 如果它没有这样的行，则需要执行以下步骤： · 打开电源。 · 将模块的“NRST”线连接到GND。 · 按下公用设施上的“目标 - >连接”。 · 快速断开“NRST”线与GND的连接。 · 实用程序必须显示连接 Yon必须得到这样的图片：
正常连接 3. MCU闪存被锁定以进行读取，因此您需要禁用“读出保护”。您将在此步骤中丢失原始固件！ 打开目标 - >“选项字节”菜单。必须有这样的设置：
选项字节菜单 将“读取保护”切换为“已禁用”并按“取消全选”按钮，然后按“应用”按钮。尝试重启模块（断开电源）。 按目标 - >连接。在日志窗口必须有关于成功连接的信息，您必须看到内存内容 - 填充0xFF。现在您可以将自定义固件加载到MCU。 4.所需的固件放在这里：https ：//github.com/iliasam/Laser_tape_reverse_engineering/tree/master/Code/Firmware_dist_calculation_fast 为您的模块选择合适的HEX文件，并使用“ST-LINK实用程序”将其下载到MCU闪存。 步骤3：将激光测距仪模块连接到Arduino 您需要将电线或某个连接器焊接到电路板上的TX焊盘：

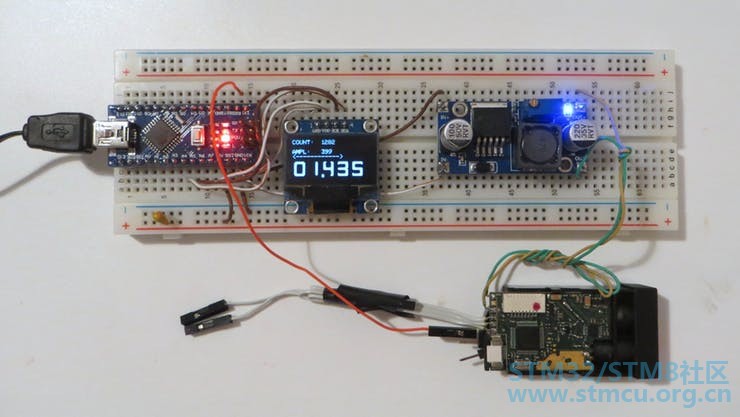

701A模块引出线 请参见下面的连接示意图。 首先，您需要检查测距仪模块是否正常工作。在此步骤中，您无需将OLED显示器连接到Arduino - 只需将激光测距仪模块的TX线连接到Arduino的TX线，将模块的电源线连接到+ 3V电源。 创建空草图并将其加载到Arduino。在Arduino IDE中打开“Serial Monitor”。选择波特率：25600 如果测距仪模块工作正常，您将获得相同的数据： DIST; 01937; AMP; 0342; TEMP; 1223; VOLT;115 DIST; 01937; AMP; 0343; TEMP; 1223; VOLT; 115 DIST; 01938; AMP; 0343; TEMP;1223; VOLT; 115 DIST; 01938; AMP ; 0343; TEMP; 1223; VOLT; 115 其次，您需要组装完整的原理图和显示。 将激光测距仪模块的TX线连接到Arduino的RX线（在加载程序到Arduino时需要断开该线）。 如果一切正常，您将得到相同的结果：
组装的面包板 您可以看到带有3个数字的显示： · “COUNT” - 收到的值的计数器 · “AMPL” - 信号的幅度。下面的符号条（“<--->”）以图形方式显示幅度（以对数标度表示）。 · 最大的价值 - 以米和毫米为单位的距离。 第4步：零校准 首次启动后，需要校准激光测距仪模块。 您需要在距模块一定距离处放置一些白色物体。到此对象的距离将变为测距仪模块的零距离。要开始校准过程，您需要从激光卷尺连接键盘并按下最低按钮。模块将发出两次哔声 - 在校准开始时和结束时（校准持续时间接近10秒）。
校准过程 现在您可以使用此激光测距仪模块。 原理图
" P9 C+ a. Z1 @+ y |
