HUB75 LED显示驱动器

[复制链接]
木木&点点 发布时间:2019-3-18 16:28
本帖最后由 点点&木木 于 2019-4-12 12:26 编辑
. X0 a" x& M( y' H
: F. x8 d, y1 h0 B( J. k' q
介绍
这是定制的5x5cm ArduinoUNO板,可以简单连接到HUB75接口LED显示屏。如果您不熟悉此类显示器,可以从Adafruit 16X32 RGB LED MATRIXPANEL 或 Aliexpress购买
HUB75接口LED显示屏通常配有用于数据和电源线的扁平电缆。因此,焊接完PCB后,您需要做的就是将电源线连接到螺钉端子。并将扁平电缆插入PCB和LED显示屏。
Pinout与Adafruit“RGB矩阵面板”库兼容,但我想了解HUB75接口的工作原理。
五个自由引脚可用于连接传感器或其他设备。
附加了SeeedstudioFusion PCB服务的Gerber文件。生产10个PCB将花费10美元。

2 q. S- o/ {3 w0 t" M+ T# N& O, \

) B$ B) m) Y5 G) [/ T* o9 L" N
) w3 `* Y1 l8 ]9 D# t! l
% N3 P7 a' A$ E6 [4 u
硬件组件
ATmega328与ArduinoOptiboot(Uno)   ×    1
电阻10k欧姆     ×     1
电容器22 pF       ×     2
电容器100 nF     ×     5
16 MHz晶振       ×     1
电容470μF        ×     2
直流电源插座/连接器      ×   1
两个销钉螺钉接线端子3.5mm间距      ×   1
SparkFun按钮开关12mm    ×  1
DIP插座,28触点     ×   1
通用跳线(0.1)      ×       2
公头40位1排(0.1)   ×  1
电阻330欧姆              ×  5
RUEF250U FUSE      ×       1
带状电缆连接器2x8    ×  1
2 d5 {2 k- C$ Y. x$ r) J

0 W5 h9 q0 @3 c, q4 ~+ V
手动工具和制造机器
烙铁(通用)

$ v! L* F' B7 Z1 L) N9 g# w8 a
1 y, Y$ `4 Z4 K2 U8 Q* J4 B3 g

! p; A4 x5 q! k# P9 S

! J9 c2 P+ Q: R' v7 i7 x2 z
4 F, u$ c- }7 {, ~0 Z
概要
概要

* o6 l9 a8 x# i0 A; {: j( p. X+ |+ B; L. P

( `7 f$ T# d$ e$ S% ]
零件清单
你需要流动的部分:
·  ATmega328与ArduinoOptiboot(Uno)
·  电阻10k
·  电容器2pF x2
·  电容器100nF x5
·  水晶16MHz
·  电容器470uF x2
·  直流电源插座/连接器
·  两个销螺钉端子块3.5mm节距像
·  DIP插座,28触点可选
·  两个跳线
·  电阻330欧姆x5(可选)
·  RUEF250UFUSE(可选)
·  带状电缆连接器的2x8像  你也可以焊头两行。它也可以正常工作。
6 Z5 ^, A; v# f
RUEF250U是3A保险丝。这是可选的。如果你不需要它,你可以简单地用电线短接它。电阻300欧姆也是可选的。如图所示,您可以在电阻器前焊接接头。
, F) P3 d+ n  X3 u  v0 l

0 [; E: n4 T9 Y, [' n

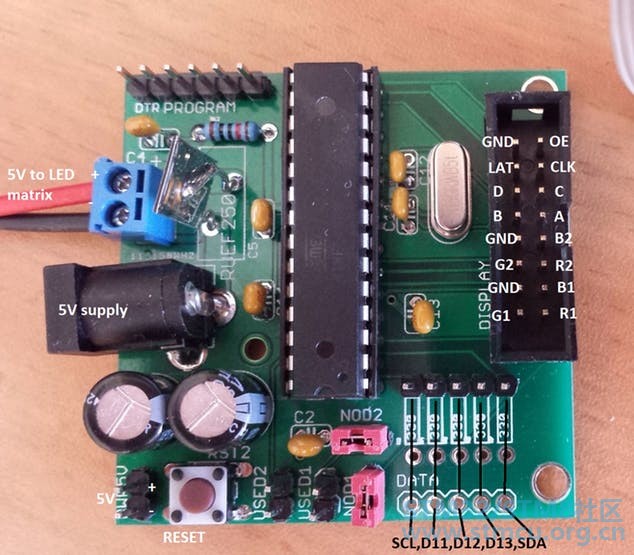

电路板
/ X0 z. o: B) M- X
* b% C# z2 Z$ U8 N( P3 Y8 J/ c0 H

8 y; J) C. J* _. D6 b, T" a' C
) I) u( B: k# c( L( i0 ~
% a  F* B) H4 u/ W6 b! ?

+ A3 B1 y7 L8 q+ g9 A
如您所见,它上面没有USB接口,因此您需要一些USB转串口线来上传草图。我正在使用  SparkFun FTDI Basic Breakout - 5V

% I) ^% s2 i8 |/ {, X* ^& x6 H/ C2 \

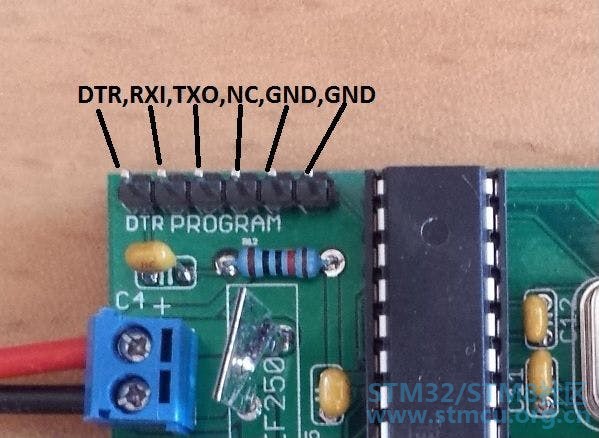

FTDI连接器
* O+ \/ S6 a0 e1 y

- @* S; o6 h0 f
对于具有3位行地址(A,B,C)(通常为16x32)的面板或具有4位地址(A,B,C,D)的面板(通常为32x32面板或更大),可以使用跳线板。
对于具有3位行地址的面板,您需要缩短NOD1,NOD2跳线。
对于具有4位行地址的面板,您需要从NOD1,NOD2中移除跳线并将它们放在USED1,USED2标头上。
它没有电压调节器。请使用良好的5V电源。对于16x32面板,您将需要大约2A电源。对于32x32面板,您需要大约3A电源。
仅将5V电源连接到Barrel电源连接器。 左下角的连接器用于连接外部设备,如RTC,传感器等。此连接器板上的迹线太窄,无法为LED矩阵供电2A!

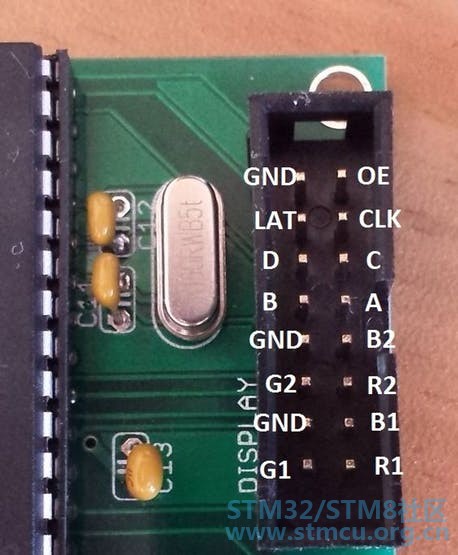

HUB75接口
/ N, U2 O1 d; `1 K  Y# K% a- \, X4 z

4 a! c9 [* ^# i0 h9 j6 S6 \# |% b' [- E# S# S% r
1 ?. f8 u5 l/ M* J/ M
8 z; \/ ~5 D# N: o+ _% S' w# H
: Y# i  X; ~) a3 E

1 Z+ X0 e9 t) R2 |# M
. q! h, e5 m* l9 D
+ x2 u/ j2 x) A- V4 b; g' v! O

: |6 N6 |4 [4 ?
HUB75接口用于大量LED显示屏。如果你想了解它,下面是几个链接。面板之间的细微差别,但对于Adafruit和其他许多人使用的面板,基本上你需要的是流动操作显示器:
·  整行数据的时钟(使用R1,G1,B1,R2,G2,B2表示数据,CLK表示时钟)
·  OE很高
·  选择行地址(A,B,C,D)
·  拉特高
·  拉特低
·  OE低
重复每一行

1 l& w- w+ a. |( g1 r# u8 K" v; z- s0 ?# q! n

: k) S4 W3 M$ N# o& b
正如我之前写的,这个主板可以与Adafruit“RGB矩阵面板”库一起使用。但写我自己很有意思。所以我做了。您可以从GitHub HUB75driver下载最新版本,  也可以下载附带的HUB75driver.zip zip文件。
该库也可以与普通的Arduino Uno一起使用。
HUB75driver库参数
刷新率125FPS
12位clolors,每种颜色4位(RGB)
3500字节的程序存储器
RAM:如果没有双缓冲则为40字节+ 768字节,如果使用双缓冲则为1536字节
使用draw_point()函数填充所有矩阵需要7ms(512次)

0 B! F( w+ C0 Y0 ~6 N& Z+ w  b, d* d9 X% G8 @- \) K; V, B+ p
用法示例
以下几个例子说明了你可以用这块板和16x32面板做些什么

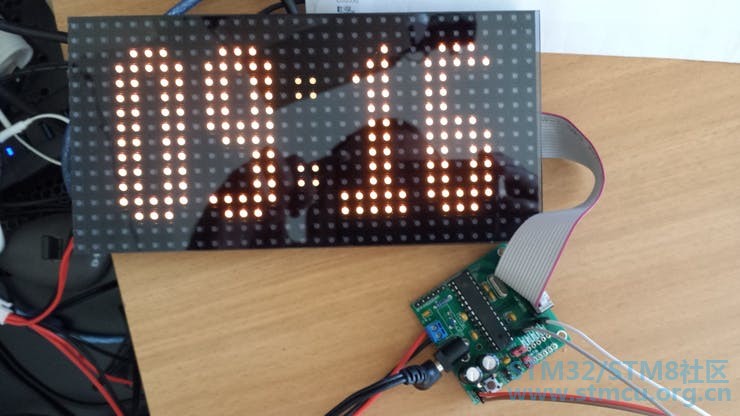

时钟示例是clock.zip,它使用通过I2C DS1307分线板作为RTC连接
时钟
- f6 n. V% h& F) `1 Q
滚动文本示例是scrolltext.zip

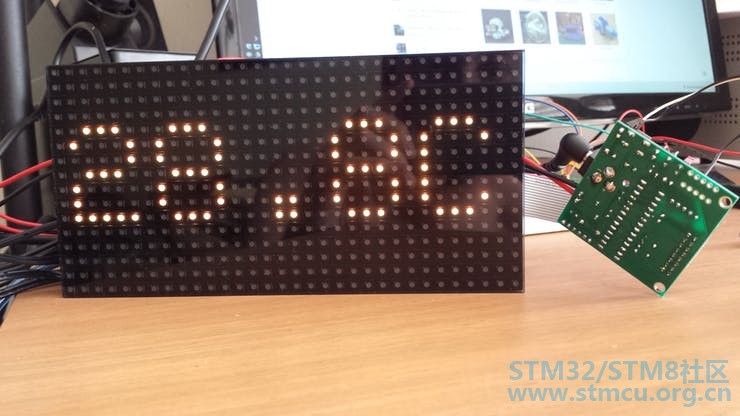

温度显示  使用Adafruit库和DS18B20传感器。
温度显示

$ {& z' O- T5 u& g. ~
. g2 t# ?* a& {. B" k0 S$ V: Z
参考
内联汇编程序
http://www.nongnu.org/avr-libc/user-manual/inline_asm.html
http://www.codeproject.com/Articles/15971/Using-Inline-Assembly-in-CC
http://www.ibiblio.org/gferg/ldp/GCC-Inline-Assembly-HOWTO.html
http://asm.sourceforge.net/articles/rmiyagi-inline-asm.txt
http://www.atmel.com/webdoc/AVRLibcReferenceManual/inline_asm_1io_ops.html
HUB75接口
http://learn.adafruit.com/32x16-32x32-rgb-led-matrix/how-the-matrix-works
http://github.com/hzeller/rpi-rgb-led-matrix
http://esdblog.org/how-to-drive-4096-rgb-leds-each-24bit-rgb-brightness-with-one-stm32-microcontroller-without-much-cpu-load/

1 b: \. t' v" {* e' a: `3 L# w

3 {: J' ^6 G+ p2 W
定制零件和外壳
Gerber为Seeedstudio Fusion PCB服务提供文件
这是链接--- seedstudio.zip (48.44 KB, 下载次数: 97)
收藏 2 评论5 发布时间:2019-3-18 16:28

举报

5个回答
Kevin_G 回答时间:2019-3-19 13:13:45
收藏!
天天向上123 回答时间:2019-5-30 00:33:49
你好,有STM32驱动HUB75和相关例程吗?
木木&点点 回答时间:2019-5-30 13:15:31
lijunlinv 发表于 2019-5-30 00:33& G3 U) A8 d! N6 |
你好,有STM32驱动HUB75和相关例程吗?
) q! J* p' F. F- c- p
附件有哦
syhygogo 回答时间:2019-8-7 18:04:54
正在学习这一块,很有参考价值
generalcircuits 回答时间:2019-8-8 14:36:16
Mark    HUB75 LED显示驱动器
