ST Nucleo防护罩采用易于制造的太阳能防护罩。

& \& ^5 j+ ?8 v0 Q" M2 r

4 i( F& a$ O4 U. F$ s

硬件组件

STMicroelectronics STM32 Nucleo-64板    ×    1

Nucleo Motion Mems扩展板    ×     1

STMicroelectronics STM32 MCU Nucleo-32板   ×     1

面包板（通用）      ×  1

介绍

我的西班牙语缺乏很多方面，所以我会用英语翻译，谷歌翻译一些西班牙语的重要内容，以帮助非英语人士。

该项目分为三部分：

·         设置Arduino以与Nucleo板一起使用

·         太阳能电路板

·         为各种传感器编程Nucleo板

当我拿到Nucleo电路板时，我感到困惑，花了一两天的时间来试图弄清楚如何编程。

第1 部分

http://www.instructables.com/id/Quick-Start-to-STM-Nucleo-on-Arduino-IDE/ 关于如何解决Arduino IDE问题的跨程序问题。这是针对映射的Github存储库和一个简单的草图：https ：//github.com/sriksh9/Nucleo-PinMapping-for-Arduino

第2 部分

我的项目使用一块连接太阳能电池板的小板，它为Nucleo板提供动力。我将包括Fritizing文件和Gerber文件以发送到PCBway.com 。对于电路板而言，成本相当低（5美元），但运费有点高（25.00美元），当它到达时，税收就高居榜首。

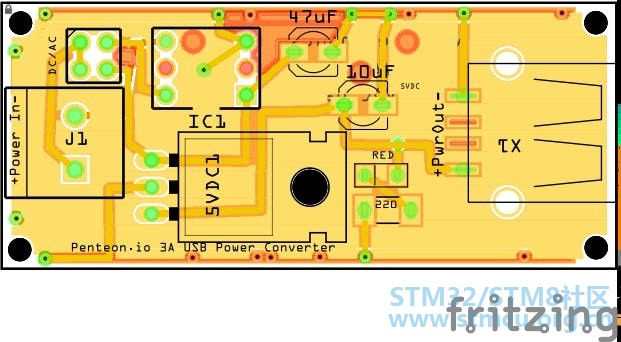

Fritizing文件如下。

" m" k" v4 M% e# F3 d

: X  o7 r! o9 R& M& {

将图片刻录为JPeg

. x* [9 \& Q, S) w

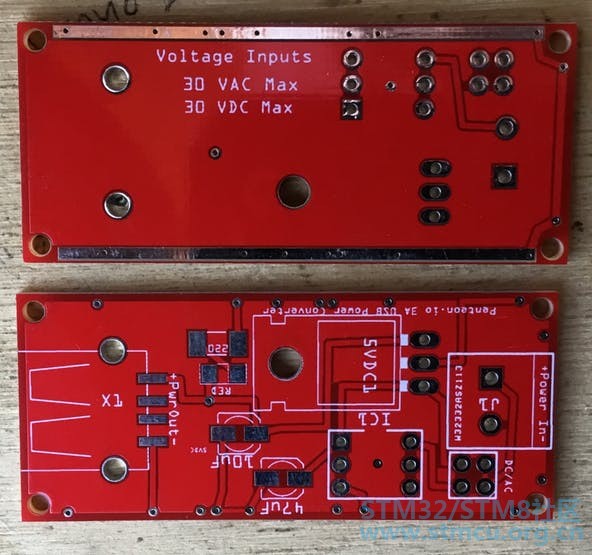

来自PCBWay.com的真正生产的电路板

板的正面和背面

! s* y9 H6 _( h: N

7 f; F! X2 Y0 w: @, x: _: h

材料清单

由于BOM不包括整流器，因此我将在此处包含一些更改。另外，确保获得适当的电压调节器。它们并非都是一样的。

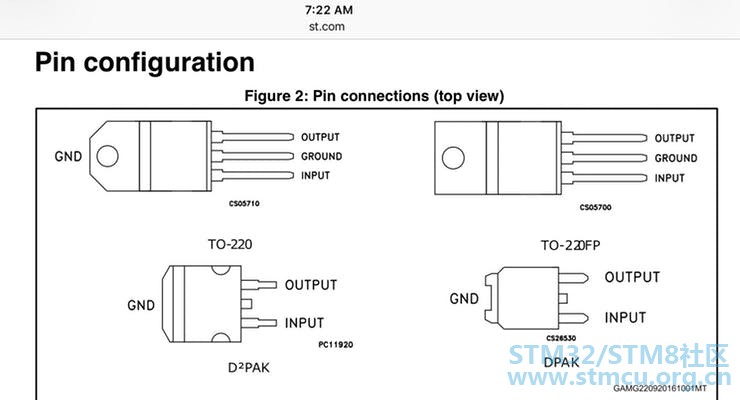

正确的引脚配置

4 a9 r. h1 T: m( Y- X

我将在此列出并提供购物清单的链接。

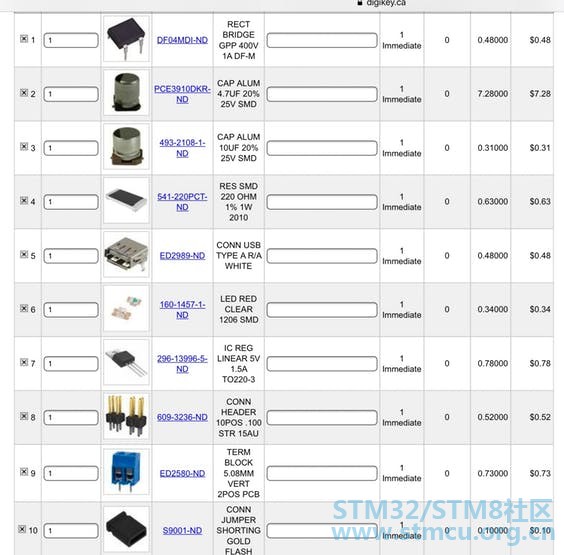

购物清单

包括电路板在内的总费用为16.65美元。

2 J5 N4 z1 @; x$ g3 |* X

购物清单可以在这里找到：http ：//www.digikey.com.mx/short/jmvww0

·         1电解电容器; 电容47μF; 电压50V; 封装0405 [贴片，电解]

·         1电解电容器; 电容10μF; 电压16V; 封装0405 [贴片，电解]

·         220Ω电阻容差±5％; 电阻220Ω; 2010年[SMD]

·         电压调节器芯片78005; 变种-to-220; 电压5V; 包到-220-alt1

·         通用双排公头 - 4个针脚; 引脚间距0.1英寸（2.54毫米）; 针脚4; 形成; 包THT; 排双; 孔尺寸1.0mm，0.508mm 1 IC引脚间距300mil;

·         整流器-RECT BRIDGEGPP 400V 1A DF-M

·         螺钉端子 - 2个引脚; 针距0.2in（5.08mm）; 针脚2; 包THT; 孔尺寸1.25mm，0.508mm

·         2垫层铜01红（633nm）LED; 颜色红色（633nm）; 包1206 [SMD]

·         USB连接器变型-a-smd; usb-as-nosilk-female; 目标USB-A

4 G* o/ j% H$ M# {9 v3 _0 C

5 ]6 i$ L4 g/ _3 \! g& p" t5 k$ [

以下是焊接SMD零件和孔部件的方法。

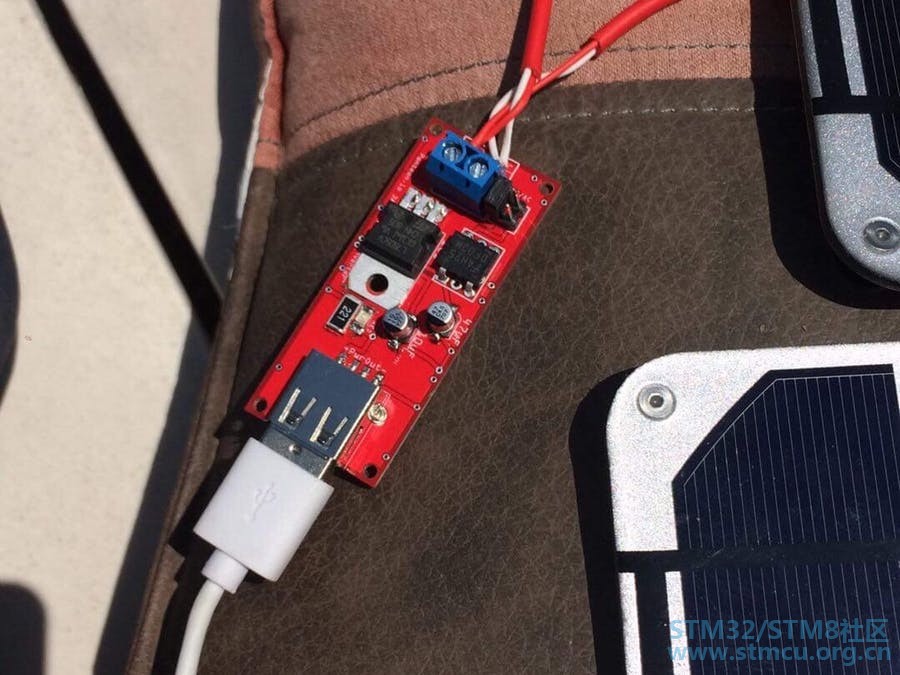

完成的板

我从这里订购了一个散热器来帮助产生热量。我还订购了一台3D打印机，我将在今后的文档中提供用于背包的3D打印机。

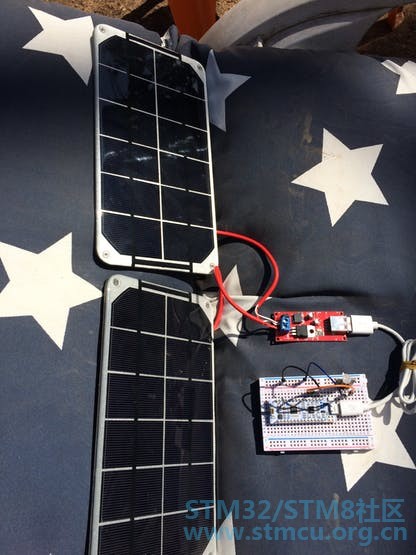

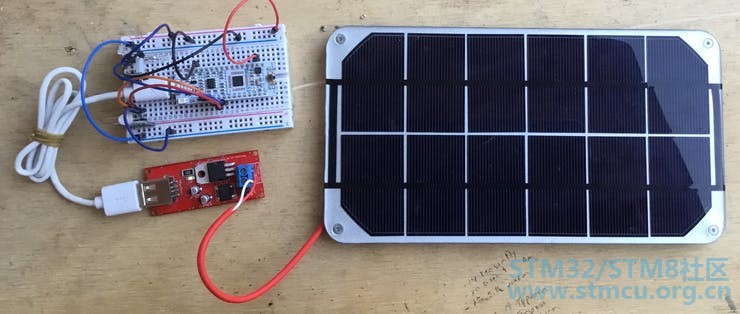

低光连接

. k, J( J( Z8 v5 U. }0 C( y. h+ a/ y

2 Q, e' `5 d  C/ F7 W: w0 i

代码

#include <f401reMap.h>

: M4 I- j# T4 M4 t

int LED1 = D2;

. y$ N7 U6 z6 Y. J$ X+ o: L7 A

void setup() {

Serial.begin(9600);



pinMode(LED1, OUTPUT);

0 q" W  R& ?! P* i5 o+ P6 o+ q

}

void loop()

# u" C; p* ]+ f, o

{

( E* m1 p, w) t/ F7 W7 ~; E0 p. u0 z



digitalWrite(LED1, HIGH);

  C) E8 S6 k, E- F

delay(500);

digitalWrite(LED1, LOW);

delay(500);



// read the input pin:

+ k- m. s% a: N- M

  intbuttonState = digitalRead(LED1);

  // print out the state of the button:

8 g) \+ F! ]: ?

Serial.print(buttonState);

0 y( Y- s/ U5 B1 ]7 c. E0 [

Serial.println("__LED1");



}

! B9 o. M' y* ~, e1 \
