STM32F76/77xxx和STM32H7x3系列微控制器中的硬件JPEG编解码外设
* R, ~" R$ X$ ^
引言

9 C* w+ m7 ]1 h5 c1 U" P$ J6 s本应用笔记描述在STM32F76/77xxx和STM32H7x3系列微控制器中如何对JPEG解码/编码应用使用硬件JPEG编解码外设。

STM32F76/77xxx和STM32H7x3系列微控制器嵌入了专用的硬件JPEG编解码外设，它提供了快速又简单的硬件JPEG图像压缩程序和解压程序，具备：
• JPEG文件头的全面管理能力，
5 \  r  E3 w* E0 S9 C! F• 完全可编程的霍夫曼表（两个AC表和两个DC表），
7 O0 X' K9 R% K$ t# z• 多达四个可编程量化表，
• 完全可编程最小编码单元（MCU）。
- R5 n+ R; c, L+ \6 f
8 I9 p1 h' q/ [$ p2 c* P) k硬件JPEG编解码器支持YCbCr或RGB（3个颜色分量）、灰度（1个颜色分量）和CMYK（4个颜色分量）模式的像素输入/输出格式，每个分量的下采样因子完全可编程。
1 l0 R3 Y% q1 B4 h- b0 y. W% p( N
) C* ]% F) _% }8 m/ G为了充分利用本应用笔记，用户应熟悉：
1 N1 q/ B/ m8 ~4 Z1 _+ M/ R• STM32的JPEG编解码外设，如STM32F76/77xxx参考手册（RM0410）所述，该手册可从意法半导体网站www.st.com上获得。
" r% c5 E3 g" ~# q1 I6 o2 i0 M• STM32的JPEG编解码外设，如STM32H7x3参考手册（RM0433）所述，该手册可从意法半导体网站www.st.com上获得。
& ~2 ]% z! J! k• JPEG压缩标准（JPEG ISO/IEC 10918-1 ITU-T建议T.81）和JFIF文件格式标准（JPEG文件交换格式）。
! T" @0 p$ V4 w% N, V. z9 {8 f
参考文档

, E$ T( q9 N. e% K• STM32F76xxx和STM32F77xxx基于32位MCU的高级Arm®参考手册（RM0410），
• STM32H7x3基于32位MCU的高级Arm®参考手册（RM0433），
& }3 A' _: _% [. O3 A- t: k& Q• STM32F7系列（STM32CubeF7）和STM32H7系列（STM32CubeH7）的嵌入式软件
' i* G0 C# \# |& k* ^& p0 u

- Y% O9 N" n2 G0 C9 ?# E

1 硬件JPEG编解码器概述

硬件JPEG编解码外设符合JPEG标准（JPEG ISO/IEC 10918-1 ITU-T建议T.81）。它可以解码/编码JPEG压缩图像，每个样本8位。

硬件JPEG编解码外设为熵编解码段（ECS）编码和解码提供硬件加速。它支持JPEG文件头生成和解析。硬件JPEG编解码外设还支持JFIF（JPEG文件交换格式），使用事实标准对JPEG图像进行编码。但是，在这些数据流中找到的所有应用特定的标记段均被忽略。JPEG编解码器支持最多四个颜色分量、四个量化表和两组DC和AC霍夫曼表。

硬件JPEG编解码器可以灵活地指定要对每个分量使用的量化表和霍夫曼表。

JPEG标准定义的JPEG编码和解码操作按块执行。JPEG标准将MCU（最小编解码单元）定义为可以编码或解码的最小块数。在硬件JPEG编解码外设中，MCU的构成是可编程的。硬件JPEG编解码器可以定义每个MCU中属于特定颜色分量的块数。每个块是样本的一个8x8数组，每个样本被定义为8位（1个字节）。因此，每个块均是一个64字节数组（每个样本1个字节）。

! ~9 e$ J2 N, _2 G; h

硬件JPEG编解码器支持YCbCr或RGB（3个颜色分量）、灰度（1个颜色分量）和CMYK（4个颜色分量）模式的像素输入/输出格式，每个分量的下采样因子完全可编程。

7 n: G8 G8 p+ y$ K2 t

使用STM32H7x3系列器件进行JPEG解码操作，当输出颜色格式为YCbCr时，Chrom-ArtAccelerator™外设（也称为DMA2D）能够将YCbCr块（JPEG解码器的输出）转换为可直接显示的RGB像素。

使用STM32H7x3系列器件进行编码（所有颜色格式）或非YCbCr（灰度或CMYK颜色格式时）颜色格式的解码时，从/至RGB像素的转换不进行硬件加速且必须通过软件执行。

% [( u4 j: W! L" X# Q. D9 r$ h

使用STM32F76/77xxx器件进行解码或编码时，YCbCr至RGB的转换不加速且必须通过软件执行。

  B: i0 e7 ~9 Y0 w0 {7 o

STM32CubeF7/H7固件包提供包含必要API的专用JPEG实用工具软件，能够执行JPEGMCU块至/从RGB像素的转换（位于\Firmware\Utilities\JPEG目录下）。

STM32CubeF7/H7为JPEG编解码外设提供专用HAL（硬件抽象层）驱动程序：

• STM32CubeF7：stm32f7xx_hal_jpeg.c/ stm32f7xx_hal_jpeg.h

6 O  Z: b: s1 X& \+ G  A7 Y, u. X. s

• STM32CubeH7：stm32h7xx_hal_jpeg.c/ stm32h7xx_hal_jpeg.h

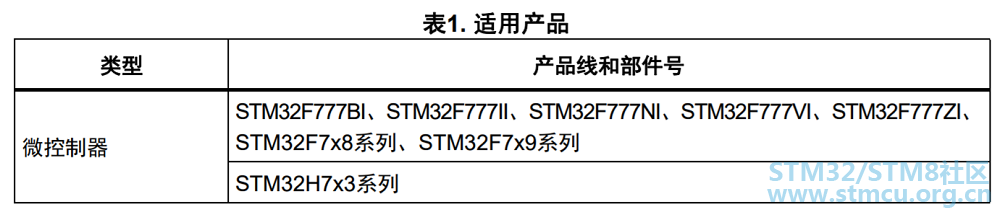

本文档适用于基于Arm®的器件。

2 A. F) x  o) M/ B" l, r

2 不同色彩空间的硬件JPEG编解码器设置

2.1 YCbCr色彩空间

2.1.1 YCbCr与RGB之间的相互转换

0 K; }5 ?0 G& Q  d! C/ m9 t  c, j( C

JPEG文件交换格式（JFIF）标准描述了YCbCr与RGB之间的相互转换和色度采样。JFIF合规文件通常具有如下扩展名：.jpg、.jpeg、.JPG、.JPEG。

JPEG标准（JPEG ISO/IEC 10918-1 ITU-T建议T.81）没有定义要对源行图像使用的色彩空间，而JFIF标准则定义了两个可能的色彩空间：灰度（Y亮度）或彩色（YCbCr亮度和色度）。

  |. ~/ Y! l# A' u+ C& l/ Q

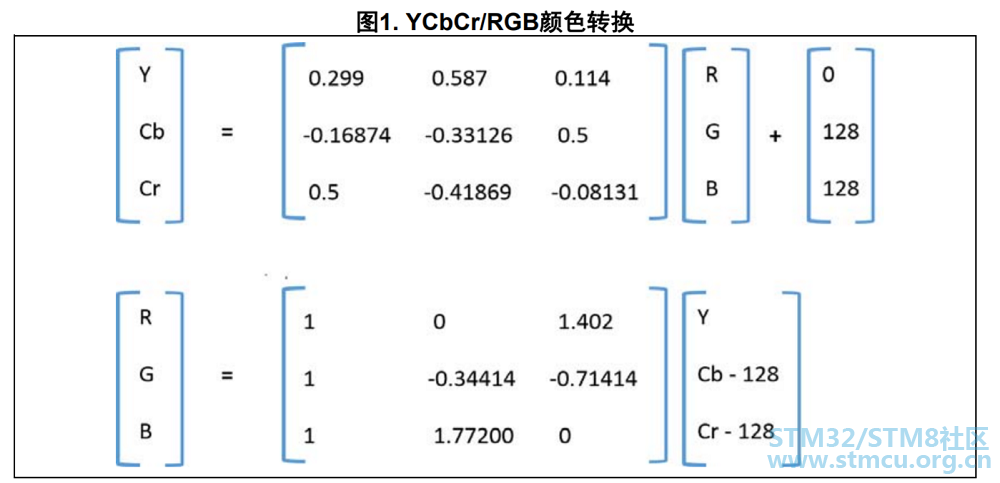

JFIF标准使用YCbCr颜色而不是原始的RGB色彩空间。该色彩空间能够从给出像素颜色的2个色度分量Cb和Cr中分离出亮度分量（Y），即像素亮度（本质上是灰度信号）。RGB色彩空间与YCbCr之间相互转换的转换矩阵如下：

8 |; \7 g9 B* d0 ]2 f& n

已知人眼对亮度变化比对颜色变化更敏感，可使用YCbCr对两个独立的量化表进行定义，分别用于亮度和色度（Cb和Cr）分量，以便进一步量化色度（至少对于低频率）。

, L. Q& a1 S' n* h

2.1.2 YCbCr量化表

; h6 ]2 s3 `8 h* w1 M1 k* e+ p* W

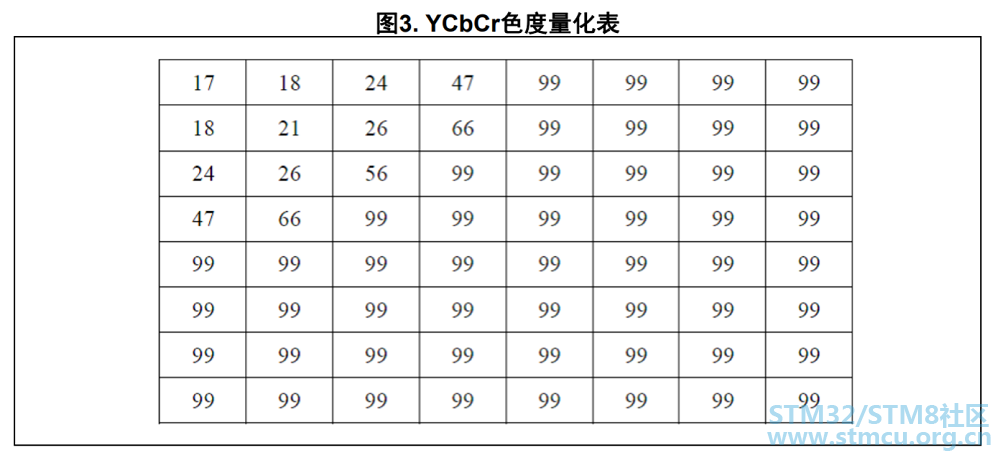

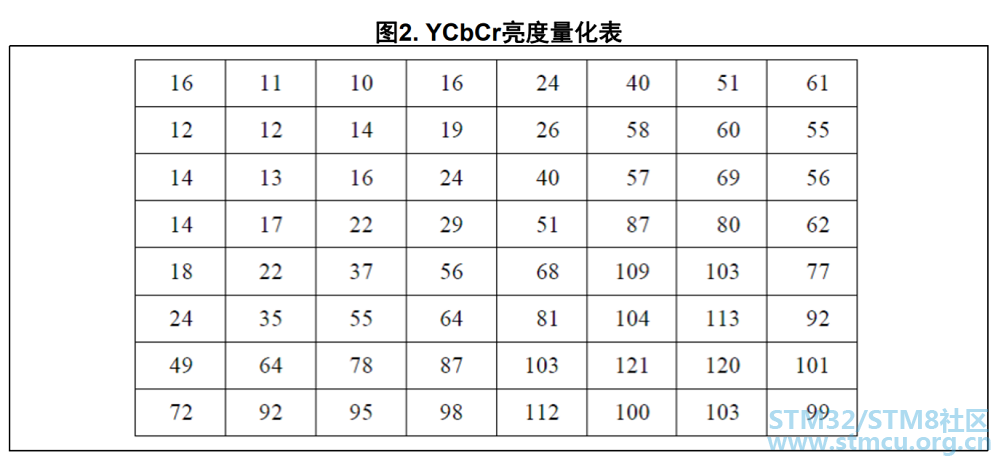

图 2和图 3所示为JPEG标准提供的样本亮度和色度量化表。按照标准中的描述，这些表在每个样本8位的亮度和色度图像上给出很好的结果（对于STM32F7/H7硬件JPEG编解码器）。

! B3 ~' g8 x. S0 m, h: U% l

该标准还对这些表格做了如下描述：如果将这些量化值除以2，得到的重构图像与源图像的差异通常难以辨别。

: L5 |: D4 m& k1 V: F

1 X% P0 l/ x+ ~0 d+ P3 e; n. f

0 h4 |* Y+ j. A% ?

请注意，这些表格采用Z形排序。

6 S# D2 g8 D: u, u

- _- d" ]5 P/ a

. }: k# a- J! M8 k/ ^1 U3 B

..............

4 v; u" p2 K/ M( J6 A. u
