ST 微控制器电磁兼容性 (EMC) 设计指南 5 A* Z( m# ~. s3 b5 R 简介 伴随着用户对更高的性能、更复杂的任务以及更低的成本等要求的不断提升,半导体工业必须采用更高的密度和更快的时钟频率来开发 MCU。但这同时也将增加噪声的发射以及噪声敏感性。因此,要求开发人员必须在系统级别中对固件和 PCB 布线的设计中使用 EMC“加强”技术。本应用笔记旨在介绍 ST 微控制器的 EMC 特性以及兼容标准,从而帮助应用设计人员实现最佳 EMC 性能。 % X2 i0 w! K' z( ~9 d5 S) c2 P, Q1 e0 ` 1 EMC 定义 & g9 Z- P8 n# q4 N) F* @ 1.1 EMC 0 V9 M2 s- W6 s 6 p E% b: z9 {1 ~ 电磁兼容 (EMC) 是指系统在基本电磁环境中正常工作能力,同时不会产生电磁干扰影响其他设备的运行。 {5 R* s- A) K/ z k 1.2 EMS 器件的电磁敏感性 (EMS) 级别是指器件抵抗电气干扰和传导电噪声的能力。静电放电 (ESD)测试与快速瞬变脉冲群 (FTB) 测试可用于确定器件在非理想电磁环境下工作时的可靠级别。 7 L R$ G8 q. N 3 h+ @9 f( L& Z5 N; s O 1.3 EMI ' L2 h$ t: S4 b, ~% P 电磁干扰 (EMI) 是指由设备产生的传导电噪声或辐射电噪声的级别。传导电噪声通过电缆或任意互连线路传播。辐射电噪声通过空间传播。 2 ST 微控制器的 EMC 特性 2 L' `& z2 j" m, V6 \0 H' S G& K. X3 H 2.1 电磁敏感性 (EMS) # s9 ~3 j( w; l* A" D # j& w$ ^4 |, w% H/ y2 S0 ~ 需要执行两种不同类型的测试: + r1 C# v" P* D& h$ h0 x $ M* i- a' A' F3 Q5 O ■ 在为器件供电的情况下,执行两次测试(功能性测试和闭锁):在施加应力期间监视器件的行为。 2 S& W; B5 j2 u1 u+ D7 i ■ 在不为器件供电的情况下,执行一次测试(绝对电气敏感性):施加应力之后,使用测试仪检查器件的功能和完整性。 8 I4 @" W. D* w5 x 2.1.1 功能性 EMS 测试 功能性测试用于测量 ST 微控制器在应用中运行时的稳健性。在器件上运行一个简单的程序(通过 I/O 端口切换 2 个 LED),器件会承受两种不同的 EMC 干扰,直到出现失控情况(故障)。 ! n) _8 U5 z1 k \ ' v# p+ g: j$ l" p* p- Y 2.1.1.1 功能性静电放电测试(F_ESD 测试) 此测试适用于任何新型微控制器器件。它使用单独的正电放电或负电放电,对每个引脚分别进行测试。这可以检测芯片内部的故障,并据此进一步提供适用的建议,以保护相关的微控制器敏感引脚不受 ESD 的影响。 高压静电可以是自然形成的,也可以是人为的。某些特定设备可以再现这种现象,以模拟真实条件对器件进行测试。下面将对测试设备、测试序列以及测试标准进行介绍。 + s) d; g% Q- x& l# }9 a ST 微控制器 F_ESD 的认证测试使用表 1 中给出的标准作为参考。

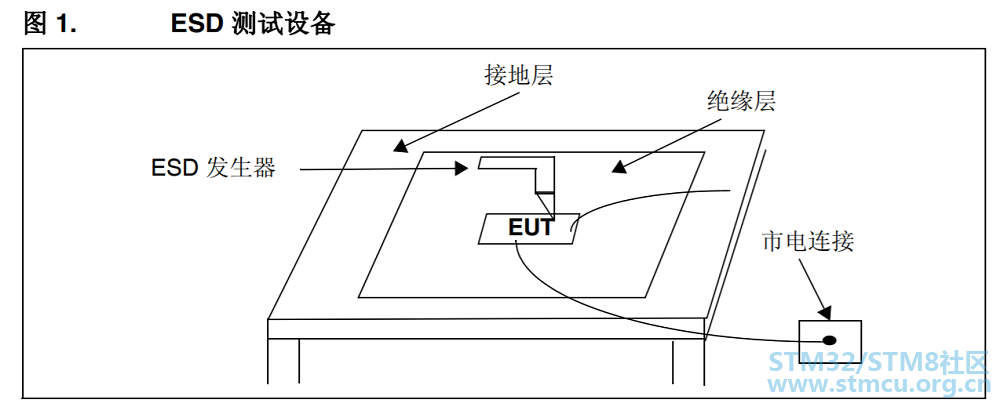

AEC-Q100-REUE 是汽车控制文档。 * i# w8 ~ ?! }( b; I5 bF_ESD 测试使用信号源和功率放大器对微控制器产生高电平电场。绝缘体使用锥尖。此锥尖被放置在测试器件或测试设备(DUT 或 EUT)上,然后施加静电放电(参见图 1)。

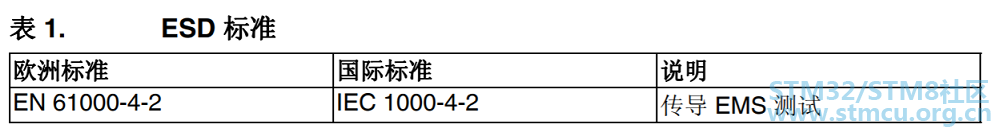

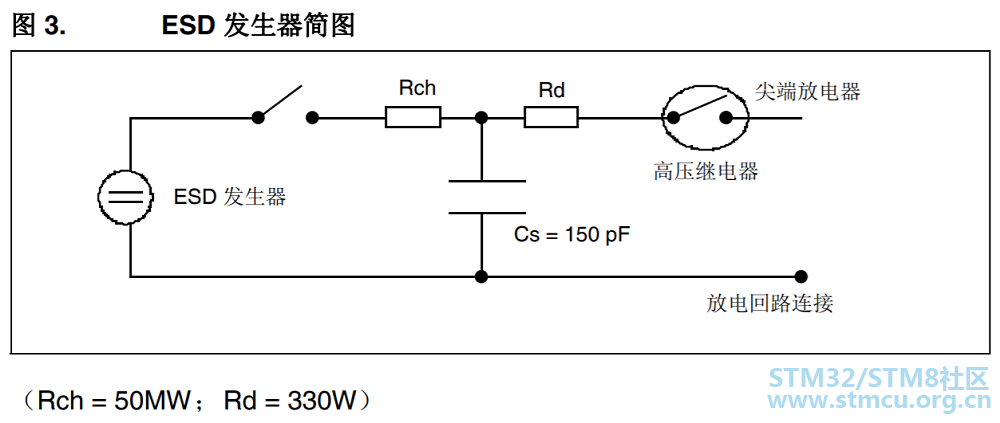

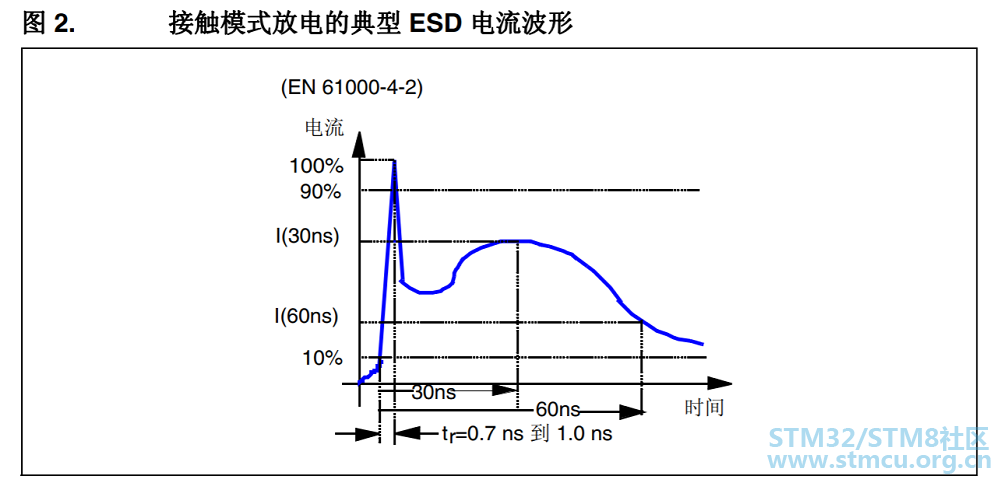

F_ESD 测试所使用的设备是符合 IEC 1000-4-2 标准的发生器 NSG 435 (SCHAFFNER)。在测试中会直接将释放的电流施加到 MCU 的各个引脚。
........... 7 e$ b/ E4 C' ~' ~# h: i& w% z 想了解更多,请下载原文阅读 |
