使用 STM32F2 和 STM32F4 DMA 控制器
/ c  P* }! C4 k6 b( q
前言

本应用笔记对如何使用 STM32F2xx 和 STM32F4xx 系列直接存储器访问控制器 （DMA）进行了说明。STM32F2xx/F4xx DMA 控制器所具有的系统架构、多层总线矩阵和存储系统等，使其能够为应用提供很高的数据带宽，让用户可以开发出响应迅速的应用软件。

% @  I) M. x- A+ Y  I# w% H  Q8 w本应用笔记还提供了一些使用DMA的技巧，以便开发者能够充分利用STM32F2和STM32F4DMA 的特性来为不同的外设和子系统的 DMA 请求保证足够快的响应时间。
$ L4 q* P$ H% Q, m; V, ^5 r# x
% @+ ]" d9 a+ o6 g本文档中，使用 "STM32F2/F4 设备 " 代替 STM32F2xx 和 STM32F4xx，使用 “DMA” 代替DMA 控制器。
2 P, k1 L& D* j5 G

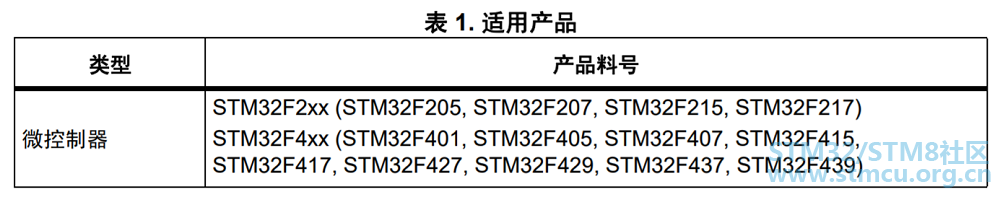

, \5 p- s9 t2 |+ C- {本应用笔记适用于表 1 中所列产品。

) [) A) F5 z2 e% p1 u$ l

本应用笔记应与 STM32F2/F4 参考手册 （RM0031、 RM0090 和 RM0368）共同阅读使用。

1 DMA 控制器说明

( h/ P0 I6 q( S. `

DMA 是一种 AMBA 先进高性能总线 （AHB）模块，它具有三个 AHB 端口：1 个用于 DMA编程的从端口和 2 个允许 DMA 在从模块之间进行数据传输的主端口（外设和存储器端口）。

1 v( o5 n, R2 \

DMA 使得数据传输在后台进行，而无需 Cortex-Mx 处理器干预。在数据传输过程中，主处理器能够执行其他任务，仅当需要处理一个完整数据块时才会被中断。

8 m2 c! P+ X. b! m* E

可以在不显著影响系统性能的情况下进行大量数据的传输。DMA 主要用于实现不同外设模块的集中数据缓冲存储 （通常在 SRAM 中）。在分布式方案中，每个外设均需实现其各自的本地数据存储，该解决方案从硅片面积的使用和功耗方面来说是比较便宜的。

STM32F2/F4 DMA 控制器充分利用了 Cortex-Mx 哈佛结构和多层总线系统的优势，保证了DMA 传输和 CPU 中断响应的及时性。

1 _- Z7 T) t% y

1.1 DMA 传输属性DMA 传输的属性如下：

/ ^2 k8 D! G0 `2 I

• DMA 数据流 / 通道

• 数据流优先级

• 源和目标地址

• 传输模式

• 传输数据量大小 （仅当 DMA 为流量控制器时）

! k) l7 Q( Q9 Q$ c, p. L# e: q

• 源 / 目标地址递增或非增

• 源和目标数据宽度

• 传输类型

( x9 n. X2 q6 {" v5 s

• FIFO 模式

3 g9 |0 F2 m! R# E

• 源 / 目标批量传输数据量大小

• 双缓冲区模式

• 流控

STM32F2/F4 器件集成了 2 个 DMA 控制器，每个 DMA 有两个端口，一个外设端口和一个存储器端口，它们可以同时工作。

  X; z# i2 d  S) z6 T3 Z

图 1 显示了 DMA 框图。

" N* j: U) l7 l& f- H

..........

5 S' W% h! L  B8 w8 w# _( W

想了解更多，请下载原文阅读

下载地址1>>下载地址2>>更多中文文档>>
