添加芯片FALSH的加载算法

+ W) }! T4 M, B/ G' T4 |

点击load下载程序（先连接好线和电源，再通电）。

正常下载程序后，通过按板子的USER1按钮，即可启动电机；

或通过WOROBENCH的在线调试界面调试，选择相应的串口，波特率设置为9600

0 T; z8 @4 W# I; t

正常转

2.1编码器接口生成工程设置补充说明

电机参数界面设置

4 T' h/ z9 o8 z# y5 Z8 _- y. I% ^$ }8 h

反馈接口启动接口设置，选择为编码器模式

启动设置（电流可以根据实际需要设置大些）

: @- e; P2 \3 t: h& N# O; P

生成工程后，通过WORKBENCH在线调试，可以实现6转（不过转速不太稳）；需要根低转速则需要修改FOC库

; T, l( F1 a; H% e8 U

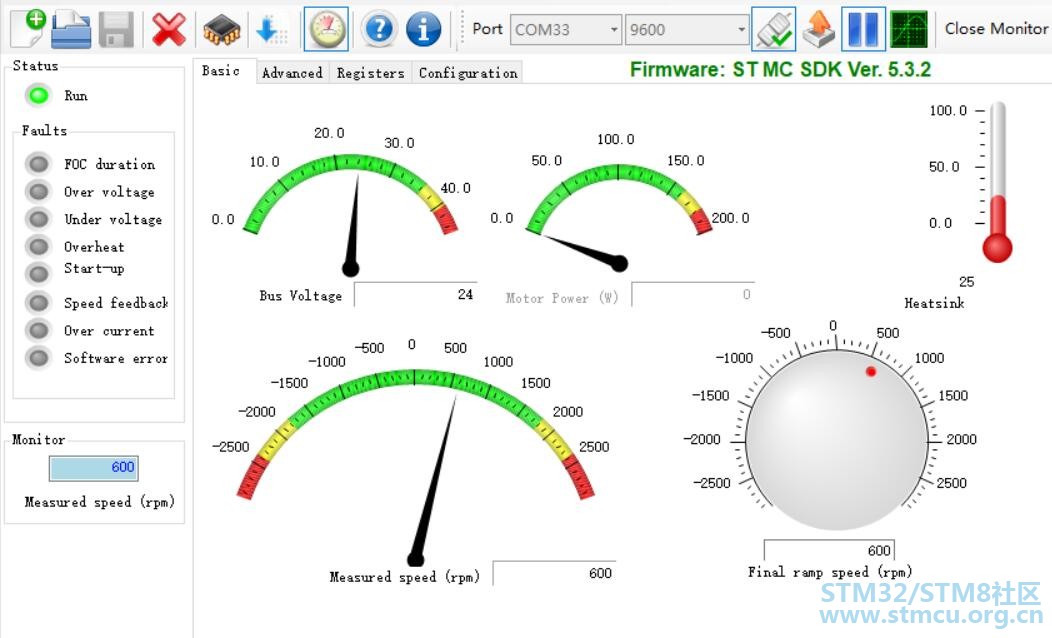

600转的效果

三、调试补充说明
最好先确定下电机参数（电机找电机厂或自己测试或用我们IHM07或IHM08 V3或IHM08 V4板子等进行测试）。

首先，需要再次确认ST MC Workbench中所有设置的参数是否和实际的硬件
. [/ B0 |# V4 e  w# e4 w( L参数一致：如电机的相关参数，驱动部分的参数，单片机IO设置等。
- W! H/ }* L9 v! c$ W6 [' Q! W. l• 如果有其中任意一个参数设置错误，可能导致电机永远也无法正确启动。
- k- v* ~0 \" ?2 G3 f• 如果有需要，可以让电机运行在开环模式，来测量Tnoise和Trise相关参数。

如果启动后立即出现硬件过流保护，可能由以下原因导致：

• 选择了错误的电流采样方式

• 选择了错误的电流采样参数：如取样电阻值，放大倍数， ICS增益， Tnoise, Trise等.

• 电流环的调节带宽过高：3电阻采样建议为2000rad/s, 单电阻采样建议为1000rad/s

• 由于布线受到干扰而导致误触发硬件过流保护，需要检查硬件设计。

如果出现电机只动一下，但是没有加速动作：

• 这种问题一般是因为开环电流不够大导致无法拖起转子加速，有时出现开环启动完成，

但报启动失败故障，这时：
• 需要减低加速率，或提高开环启动电流
8 \" U$ o% V  l0 Z0 p如果以上方法可以解决，但是不能保证100%有效，请尝试增加定位功能。

如果转子可以转动并且有加速动作，但是还是会停止并且报“速度反馈失败”错误，可能由以下原因导致：

   • 启动成功的限制条件过于宽松导致过早切入闭环。

   • 如下的方法可以解决这样的问题：

   • 提高“连续成功启动输出测试”值，正常情况下请不要大于5。

   • 提高最小启动输出速度。

如果采用 以上方法导致开环的最终速度过高，或没有解决问题，可以尝试以下方法：
5 v0 q+ k% X8 M- q   • 减少观测器的增益G2,它可以降低扰动对速度反馈的影响。
- m8 \  S5 a" j& E3 ~   • 通常G2应该按照/2,/4,/6,/8方式来减少。
   • 放宽观测器的收敛条件，这样使观测器更容易收敛：
   • 使用新的电机库，可以设置速度变化波动为80%（PLL） ,或400%（Cordic)。
! |# ^; `7 B' ^+ K. x" I- L/ `. }   • 这种情况下需要增加反向电动势幅度与估算速度一致性的检查。
   • 更改速度/扭矩的爬升率：根据实际负载和转子的惯性等情况，让加速度更加柔和，防止突然加速导致对反向电动势估算的扰动。

四、开源补充说明
    如果确实需要原理图和PCB的用户，请联系我们的客服或管理员私下索取谢谢！
