导读使用过STM32开发版、或是使用过机智云自助开发平台的MCU代码自动生成工具(STM32)的电子爱好者对STM32Cube或多或少都有些了解，其中最耳熟能详的工具是具有配置MCU管脚、外设，产生初始化代码等功能的STM32CubeMX，那机智云和ST合作芯片开发工具 I-CUBE-GizWits又有作用呢？

上篇内容中，简单的介绍了I-cube-gizwits软件包、I-cube-gizwits软件包嵌入了机智云的GAgent，开发者可以根据Gagent相关协议实现MCU与GAgent之间的通信，以及实践环节需要准备的软硬件材料和Gagent API相关知识点。

- e8 z) ?& r1 Q- |9 C+ K& V: d3 k

接下来，将通过介绍“项目源码修改”，实现外设的驱动初始化代码添加、上报云端状态事件处理、WIFI信息配置、上线情况以及日志查看、APP控制等环节。

[ 3.项目源码修改 ]

# y& c  N& l* y8 A* O9 V' j3.1 打开工程文件(下面以IAR Embedded Workbench for ARM为例)

（1）安装好IAR Embedded Workbench for ARM 软件
（2）解压I-cube-gizwits固件包，打开路径 Gizwits_V1.1.1_Lib\Projects\B-L475E-IOT01\Applications\Cloud\Gizwits\EWARM 下的 Project.eww 文件

' n4 n6 M3 H  ?, |7 d3.2 基本信息修改

3.2.1 基本信息介绍：
Product Key ：
5 u9 u4 Q/ I& s6 d3 B6 [. _定义：产品标识码，开发者通过机智云后台创建新产品后，自动生成的一个32位字符串。在机智云的数据库中是一个唯一的号码，开发者将ProductKey写入设备主控MCU后，机智云通过此标识码对设备进行识别并自动完成注册。

Product Secret :
定义：产品密钥，在生成Productkey的时候云端会对应生成一个Product Secret，该参数为关键性机密参数，不应向第三方泄露。

版本号：用来区分不同版本代码。

- L% w( L7 S+ p2 L

3.2.2 获取项目基本信息

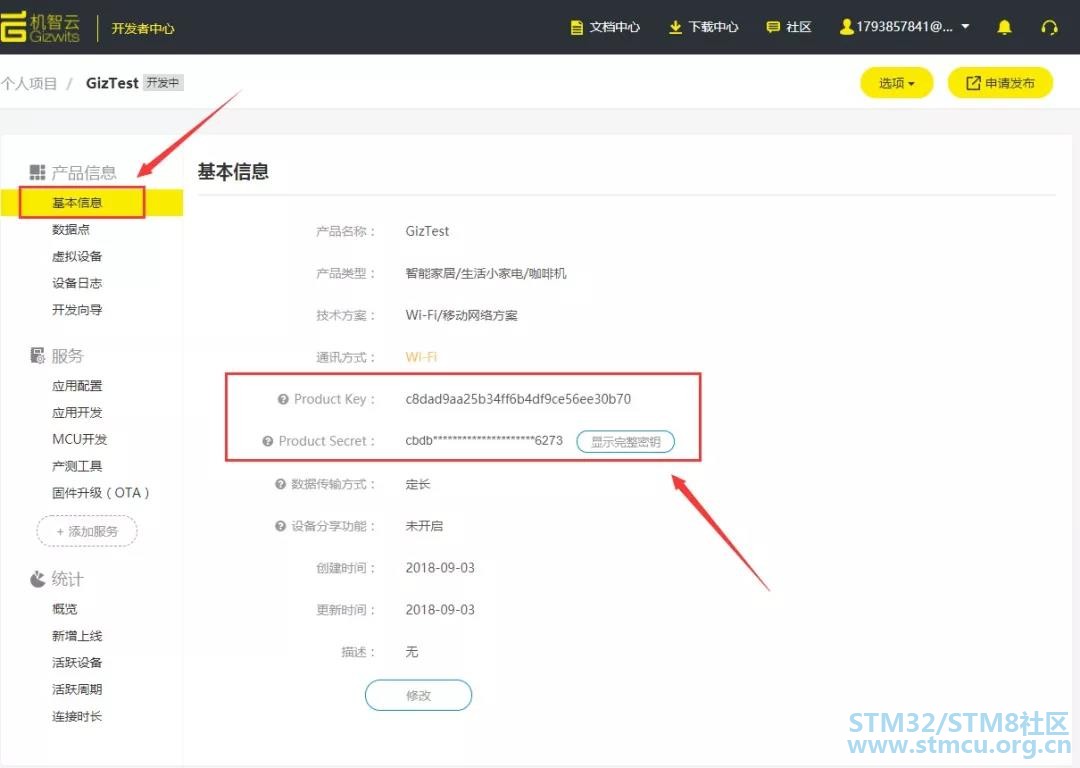

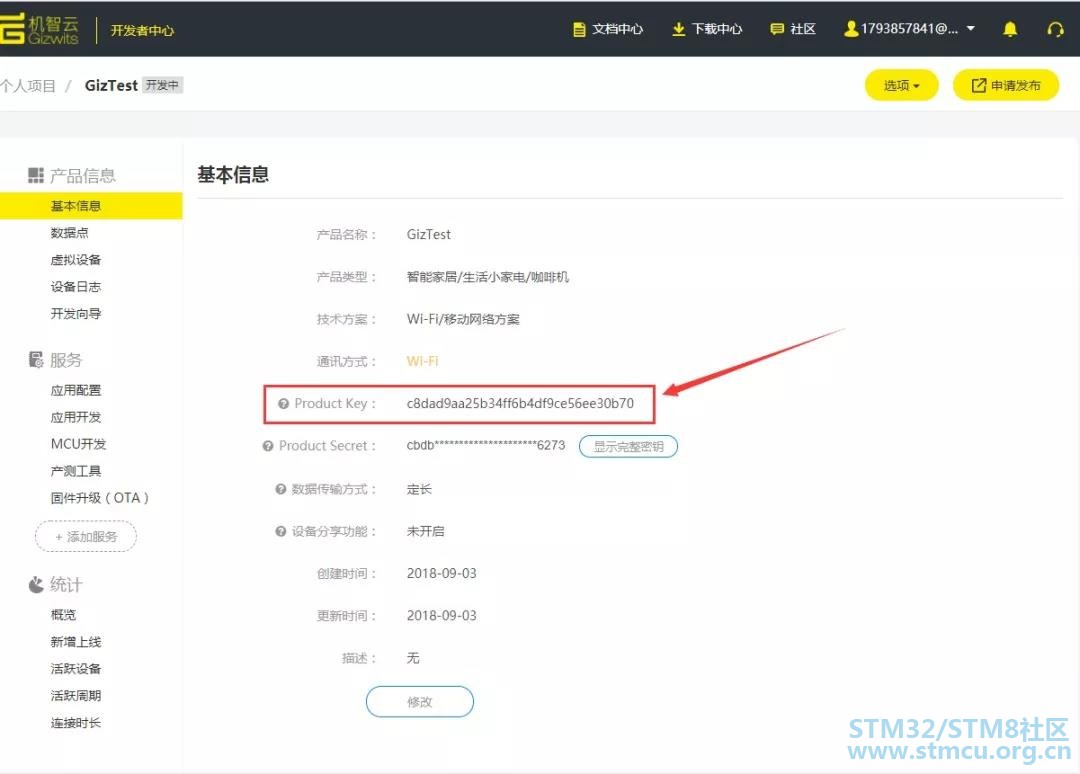

在机智云开发者平台中打开项目，点击左侧基本信息，从中可获得本项目的Product Key和Product Secret(需要输入登录密码获得)；版本号由用户决定。

8 Z* Z6 b1 l7 \7 [  g' n; ^( r9 A

3.2.3 源码相应修改位置
打开工程路径 Application\Common下文件gagent_iot_test_basic_connectivity.c 修改文件中的STR_PK和STR_PS相关参数，将从机智云平台获取的Product Key和Product Secret填入相应位置：
8 u3 f, N. c: k( \1 d. R( {

#define STR_PK     "plese replace your product PK" ( l; \3 |) b7 }: a                   //find it on your Gizwits Platform Project * U. C: O8 v. n6 V#define STR_PS    "plese replace your product PS" " |1 I/ u4 k# P8 [; ^- W                   //find it on your Gizwits Platform Project 5 v8 u# B- C. q7 Q程序提供了1byte用于版本号，版本号范围是1-255，程序中值是用十六进制表示的，所以填写时请按十六进制格式填写（01-FF）：   w6 V& T. c$ }; l* e#define GIZ_VER        "01" //is your project version,you can change it. * N9 I1 [# w! s : u0 I" m, ?3 c: w

3.3 外设的驱动初始化代码添加

请在工程路径Application\Common下文件gagent_iot_test_basic_connectivity.c文件中

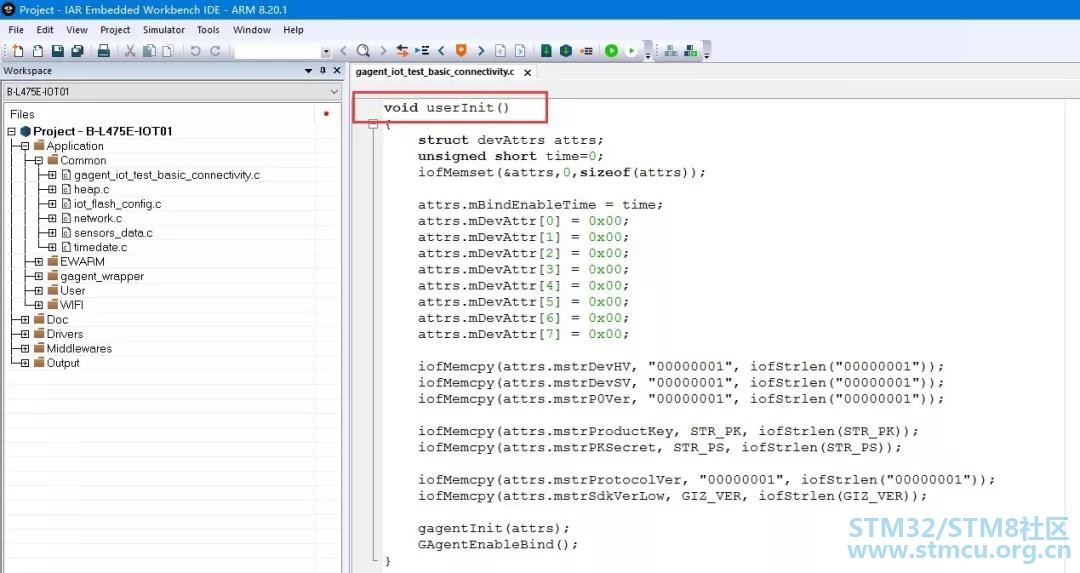

的userInit()函数中添加外设的驱动初始化相关代码

4 h$ e( N$ E4 ]; f% z5 L; w, J- q

3.4 云端下发数据处理

3.4.1 设备和云端通信协议

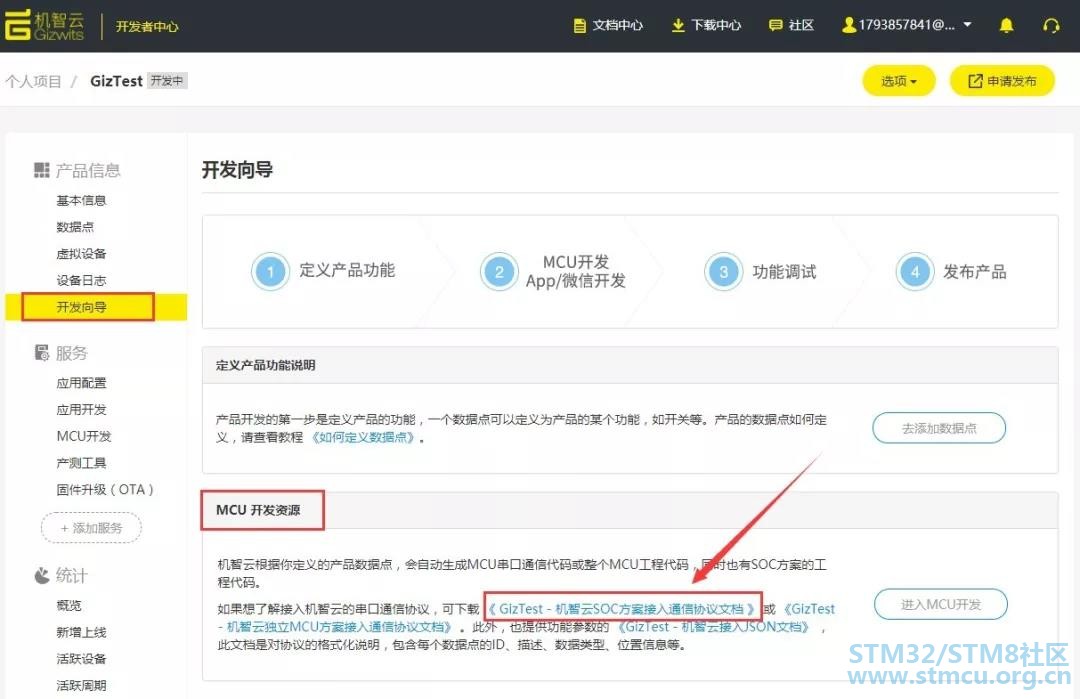

请在机智云开发者平台项目页面中点击开发向导，在MCU开发资源中下载《GizTest - 机智云WiFi类设备接入协议文档-SoC方案.pdf》

在文档中查看控制设备的相应指令协议格式，定义的数据点不同，生成的文档内容会不同，请以你生成的文档为准。
% ^# G- ?- o  u3 _  U4 h

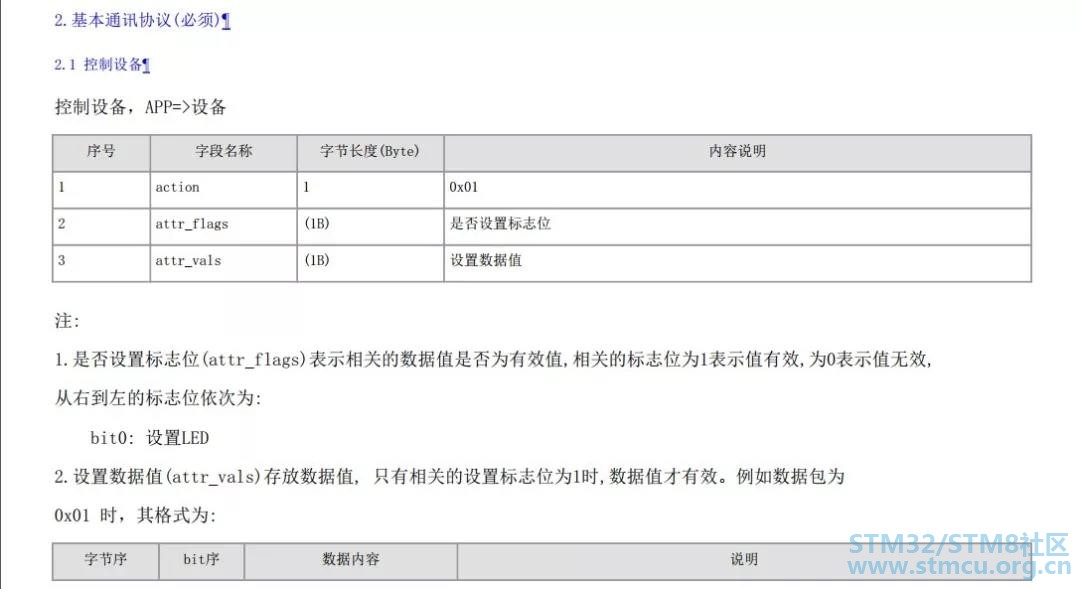

举例：例如收到的控制设备数据是：01 01 00
+ m/ T4 s5 G. b4 h3 O; D

则action为01，是控制设备指令（不同指令action不同）
attr_flags为01，bit0为1，表示设置LED
/ E% z) v6 c" L, V( j+ D: battr_vals为00，bit0为0，表示设置LED的值为0，关闭LED

3.4.2 源码相应修改位置
打开工程路径Application\Common下文件gagent_iot_test_basic_connectivity.c

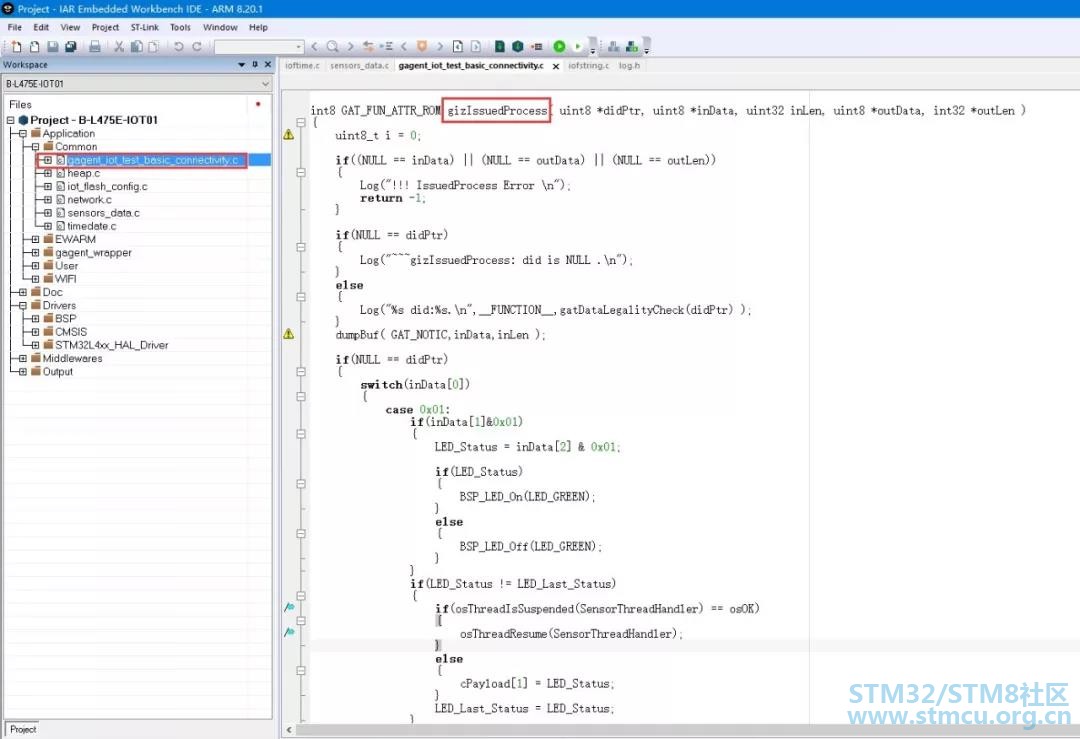

在gizIssuedProcess ()函数中处理云端下发的数据，传入的数据格式跟协议中对应，请参照协议文档在函数中对action进行判断得到指令类型，然后进行相应处理。

6 u$ y9 Z* b6 A6 D

" ]3 `& K6 y) J, C$ P$ `" h' Q! U+ ]

3.5 上报云端状态事件处理
' I2 Z% c( A1 \( B4 j

3.5.1 设备主动上报当前状态

1)设备和云端通信协议

请在机智云开发者平台项目页面中点击开发向导，在MCU开发资源中下载《GizTest - 机智云WiFi类设备接入协议文档-SoC方案.pdf》,在文档中查看控制设备的相应指令协议格式，定义的数据点不同，生成的文档内容会不同，请以你生成的文档为准。

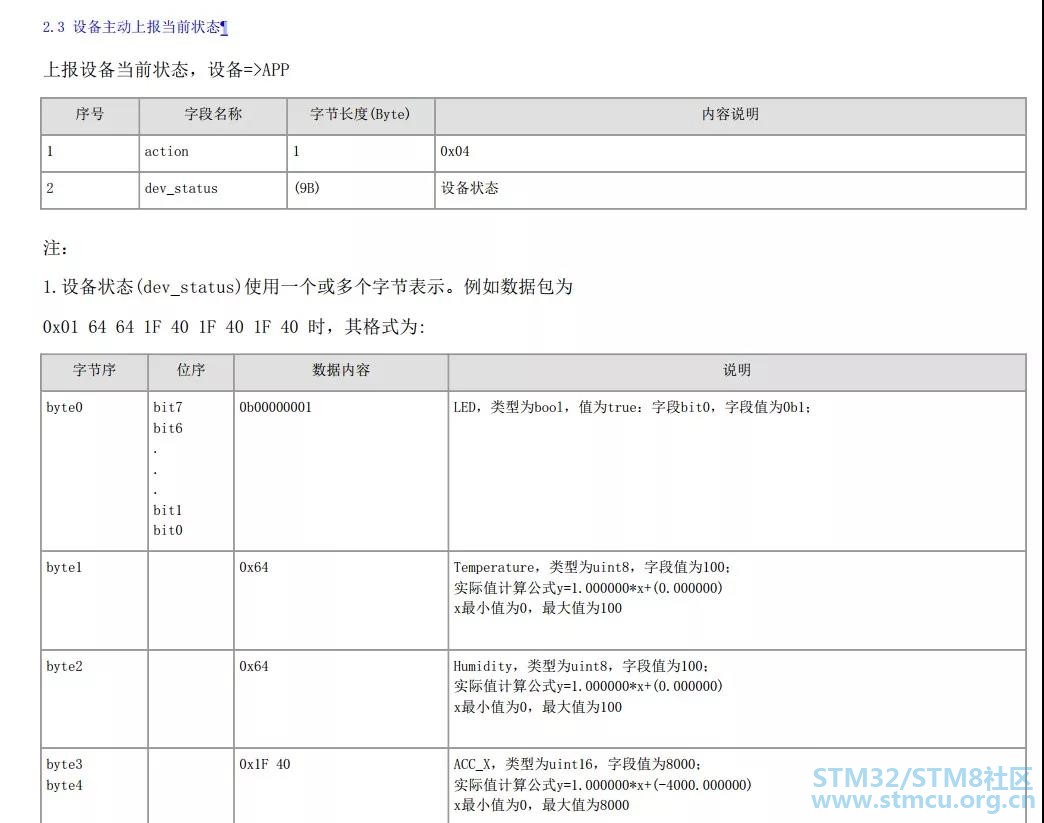

设备主动上报当前状态相关协议：
( m7 {7 b  [$ R& M; C# x- F  w

: }7 X% E$ T( ~- b5 y6 ~
7 |- X* h- Z% D: f8 L

2）源代码修改位置

打开工程路径Application\Common下文件sensors_data.c，在PrepareMqttPayload ()函数中根据协议指令格式对当前状态的数据进行组包。

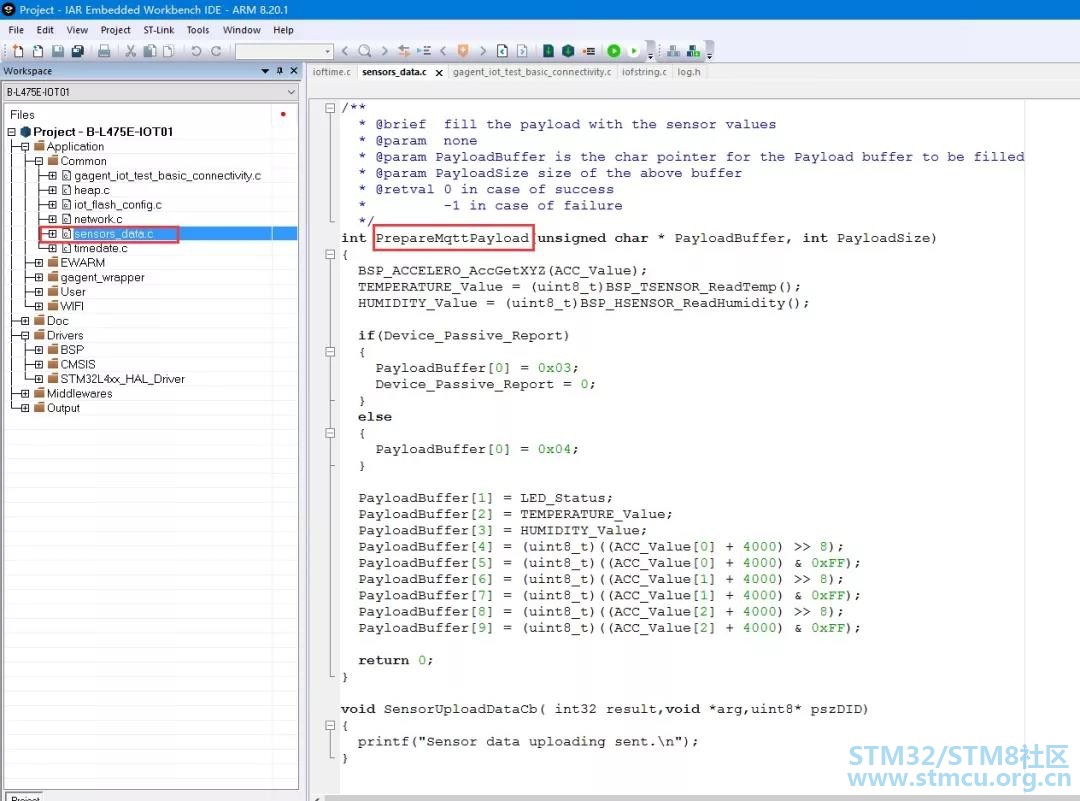

下图中按照前面的协议对数据进行了组包：

同时还需要根据组完包后PayloadBuffer数组的大小修改对应的初始化。

需要触发主动上报的情况：

• 设备定时上报当前状态
• 设备状态发生变化时主动上报（包括云端下发控制指令后设备状态变化）



a.设备定时上报代码相应修改位置：

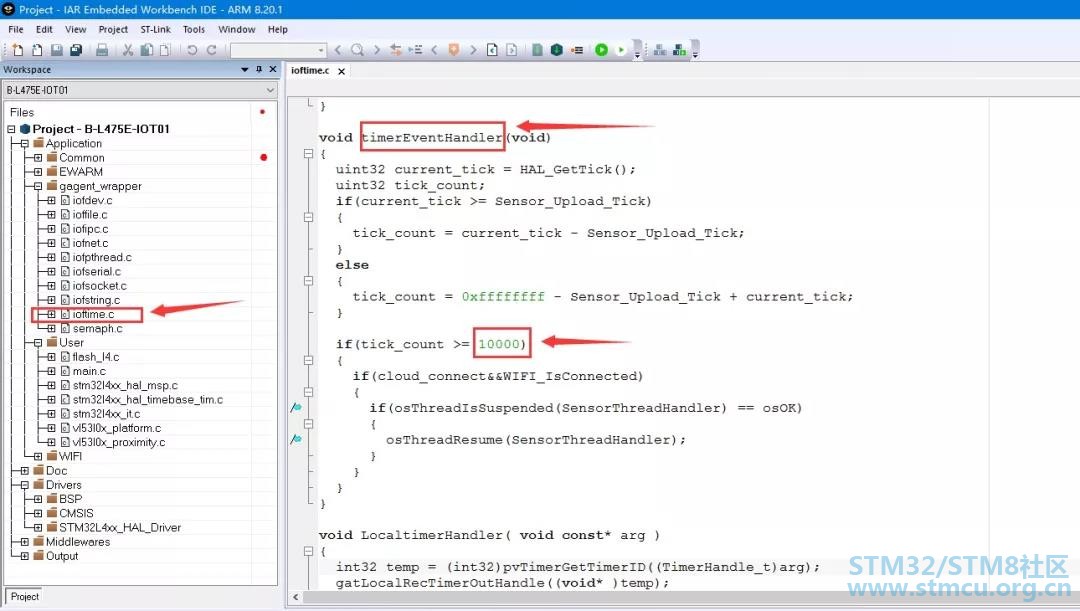

0 ]7 \0 V9 k5 O9 Q0 K打开工程路径Application\gagent_wrapper下文件ioftime.c，在timerEventHandler ()函数中可修改定时上报的周期，单位是ms
9 u+ q) Z6 Z1 d/ ~9 y2 I# Jif(tick_count >= 10000) //修改后面的数值
4 Y1 u- j8 Z$ `6 q3 v, R

b.设备状态发生变化时主动上报代码相应修改位置：
在需要触发主动上报的位置添加如下代码：

if(osThreadIsSuspended(SensorThreadHandler) == osOK) 2 `. t2 Y4 N1 M$ q; y+ N{ osThreadResume(SensorThreadHandler); } 1 D0 Z' p0 ?/ K  ~/ M6 Y8 p

+ M! o* g9 ^1 B; J! {& X

3.5.2 收到读取设备当前状态的指令后上报当前状态
1)设备和云端通信协议

请在机智云开发者平台项目页面中点击开发向导，在MCU开发资源中下载《GizTest - 机智云WiFi类设备接入协议文档-SoC方案.pdf》，在文档中查看控制设备的相应指令协议格式，定义的数据点不同，生成的文档内容会不同，请以你生成的文档为准。

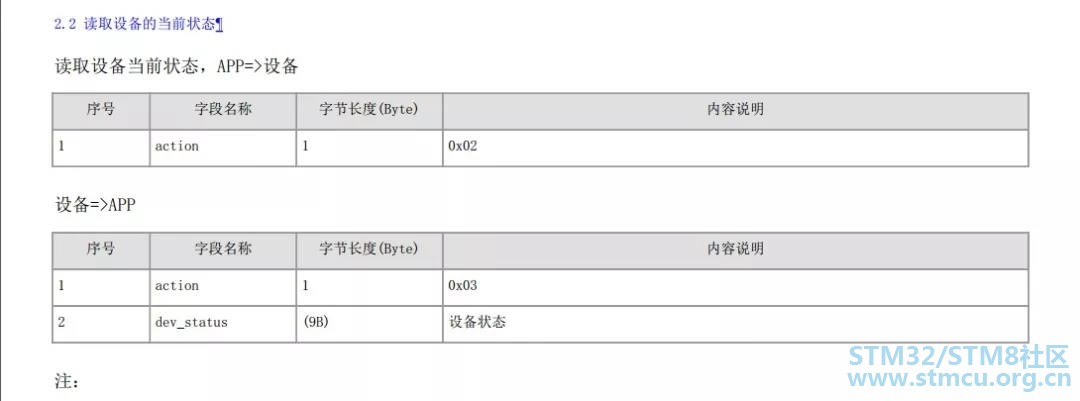

读取设备当前状态相关协议：
5 @  y" |6 p! q& r; H* Y& l: P/ Z

! }4 d7 T1 D1 p) m5 D' y

2）源代码修改位置

打开工程路径Application\Common下文件gagent_iot_test_basic_connectivity.c，在gizIssuedProcess ()函数中需要对云端下发的数据进行判断，判断action是否为02，是则添加相应的代码触发数据上报：
9 O, \* x$ }5 Q) ~

if(osThreadIsSuspended(SensorThreadHandler) == osOK) { Device_Passive_Report = 1; ; Y, d& }) f$ Z# }! kosThreadResume(SensorThreadHandler); } # Y2 x. x) X3 `6 R + @) q" f3 ]! O2 w

' _/ G7 v, Q8 \1 F+ y, U3.6 程序编译和加载

3.6.1 程序编译(下面以IAR Embedded Workbench for ARM为例)

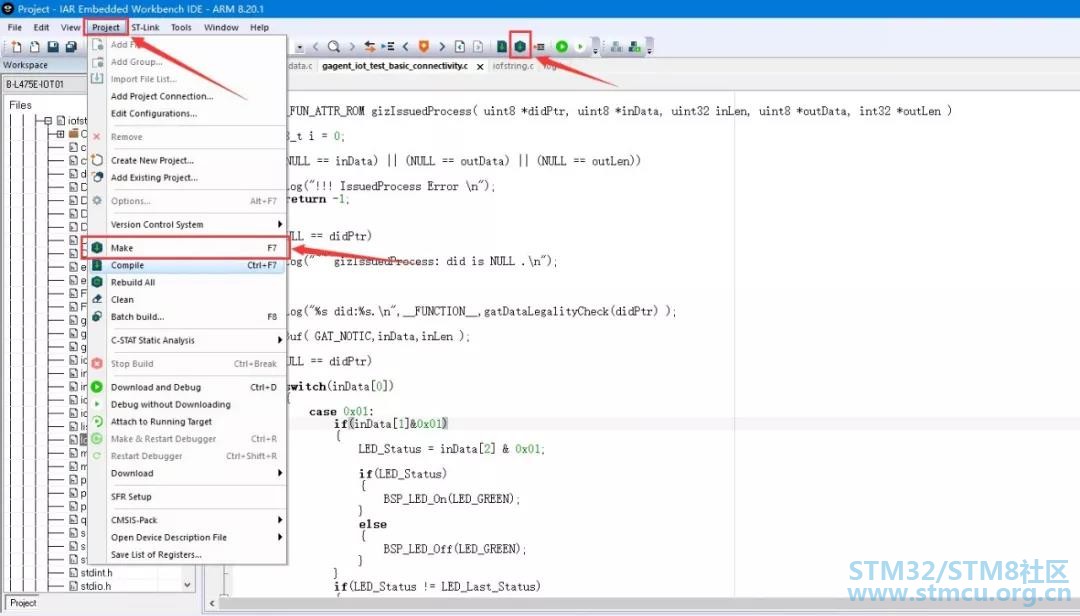

可选择菜单栏 ProjectMake ，或者点击工具栏对应图标开始编译

3.6.2 程序加载

1）程序编译完成后，在路径
Gizwits_V1.1.1_Lib\Projects\B-L475E-IOT01\Applications\Cloud\Gizwits\EWARM \B-L475E-IOT01\Exe下会生成 Project.bin 文件，复制该文件；

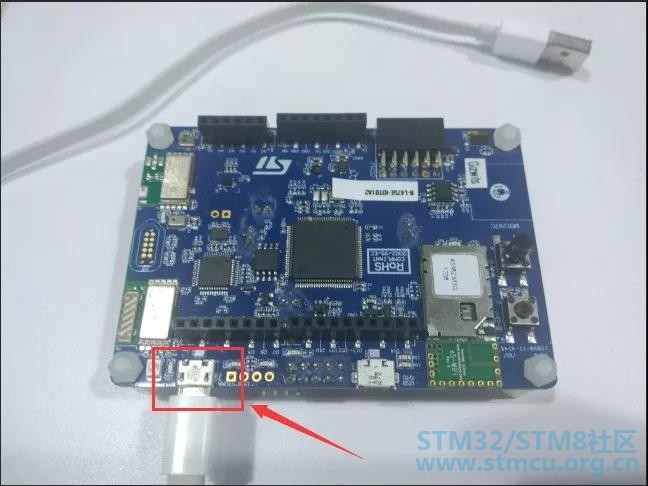

2）将Micro USB线插入开发板的USB STLINK接口（如图），另一端连接电脑。
, i2 P: S& P- Z/ K) m

插入电脑后，在我的电脑会出现一个名为DIS_L4IOT的盘，进入DIS_L4IOT，将前面复制的Project.bin文件粘贴到里面，复制完成后会自动退出DIS_L4IOT盘，表示文件加载完成。
0 P8 M- a; E# R4 H0 v
2 [3 D/ Z$ K1 V9 q& u9 H

3.7 WIFI信息配置

3.7.1 设置波特率
使用串口工具（可以用SecureCRT）打开设备串口（串口号在设备管理器中查看），波特率为115200

3.7.2 进入WIFI信息配置模式方式：

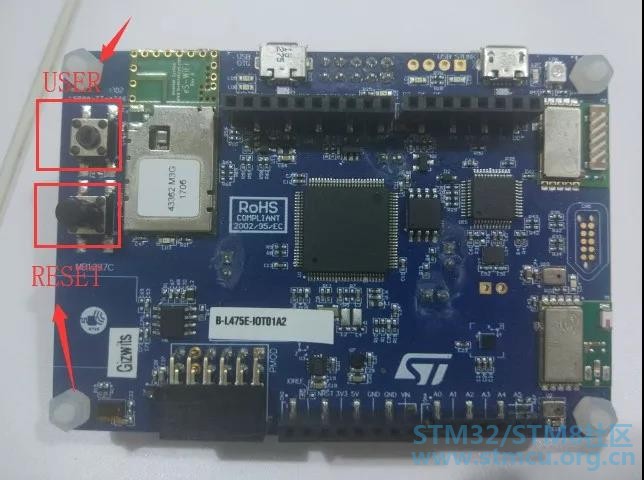

1）按下开发板上的RESET按键，如果没有配置过WIFI信息，则自动进入配置模式
2）按下开发板上的RESET按键，如果配置过WIFI信息，则在按下RESET按键后的5s内按下开发板上的USER按键进入配置模式

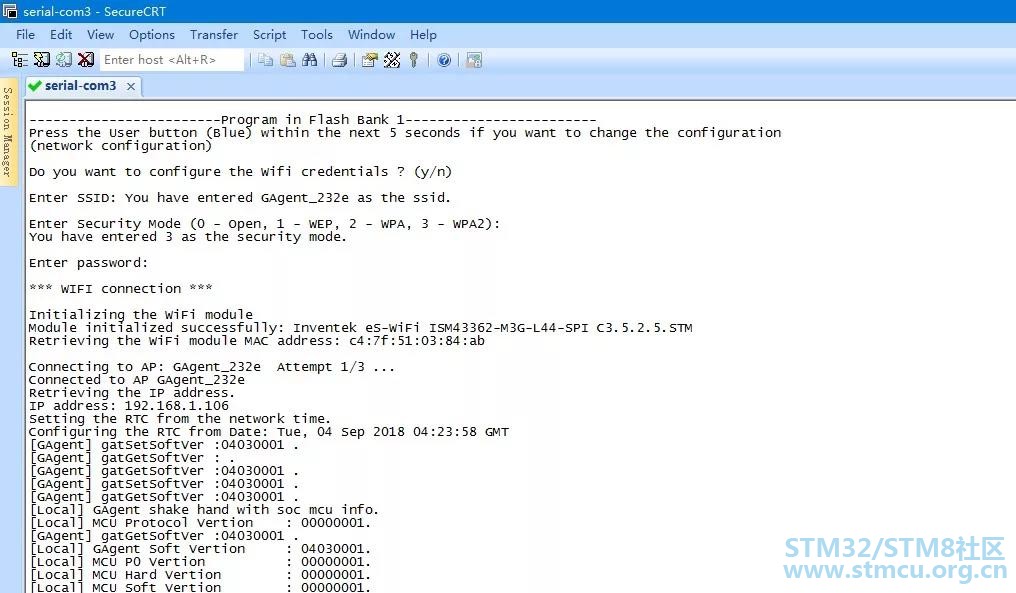

（3）信息配置

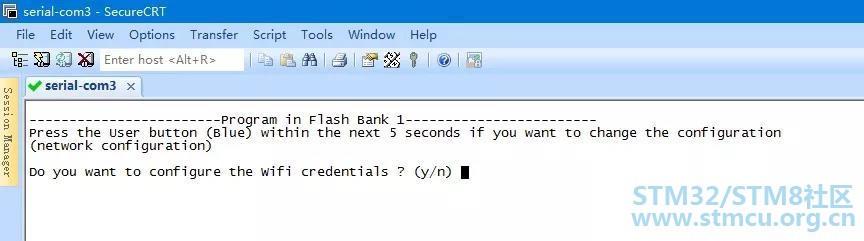

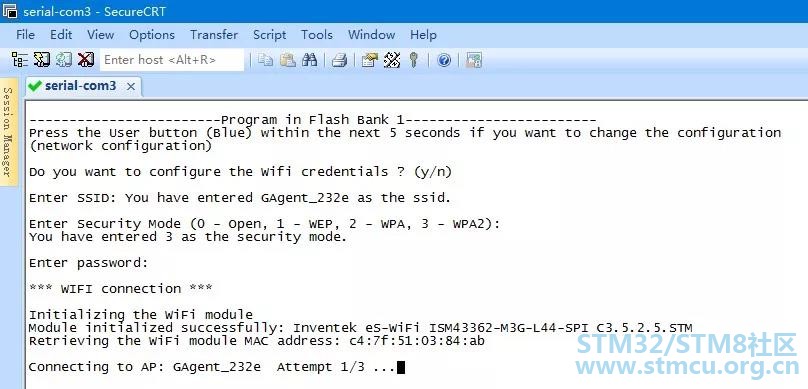

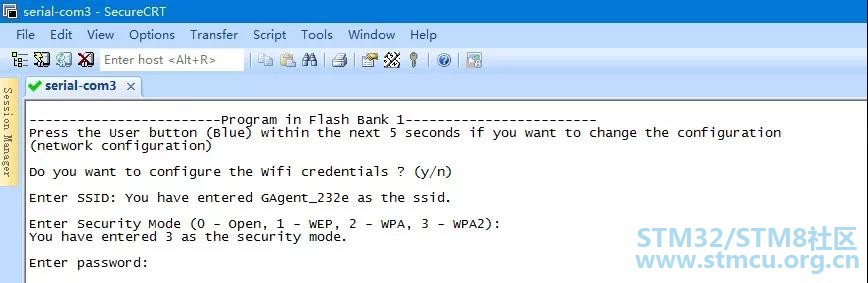

进入配置模式后开发板会打印如下信息
$ m* I8 E5 C8 p$ x+ D4 I

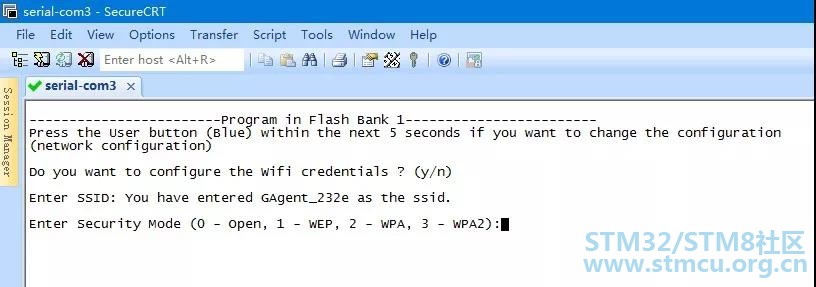

1）输入：y ，会请求输入SSID（WIFI名称）
9 R3 f1 Z& J3 h; k& }

2）输入SSID，按回车键（注意：这里输入SSID的时候是没有显示的，输入完成回车后才会显示SSID信息）
! F1 C3 L: _0 s8 S& X+ H8 n2 }

3）输入WIFI模式，根据路由器的配置来选择，如果WIFI没有密码，则输入0，如果WIFI有密码但不知道是哪一种模式，则输入3（如果后面无法连接上则要去查看路由器的配置）

4)输入WIFI密码，按回车键，WIFI信息配置完成，开发板会尝试连接WIFI

5）如果连接上WIFI，开发板会正常运行打印其它信息，如果无法连接上WIFI，请检查输入的WIFI信息是否有错误
. F/ r  \$ I$ D/ H8 _* M7 Y

, Z  H/ r& `% g3.8 上线情况以及日志查看

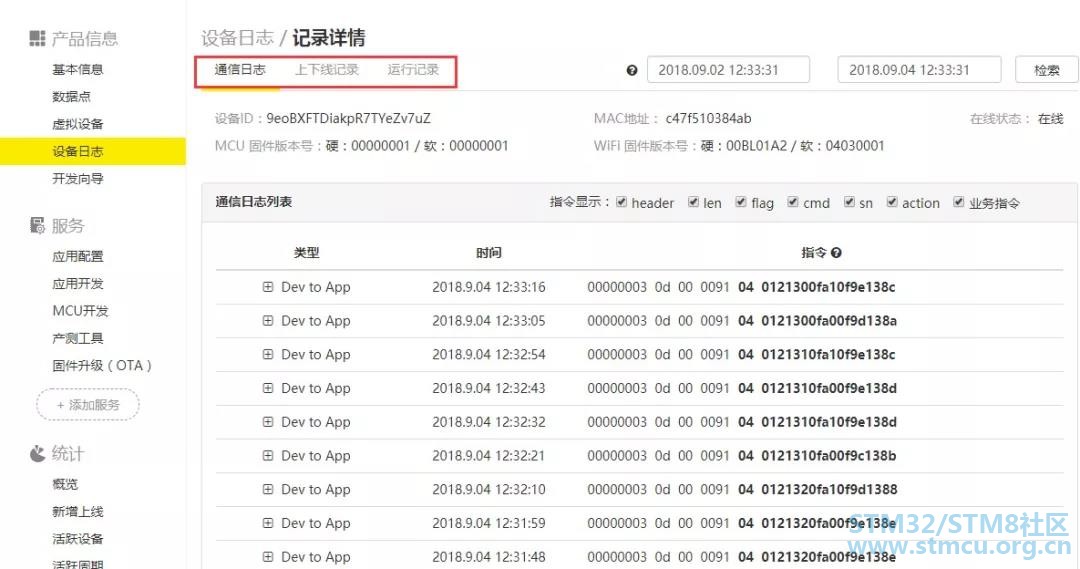

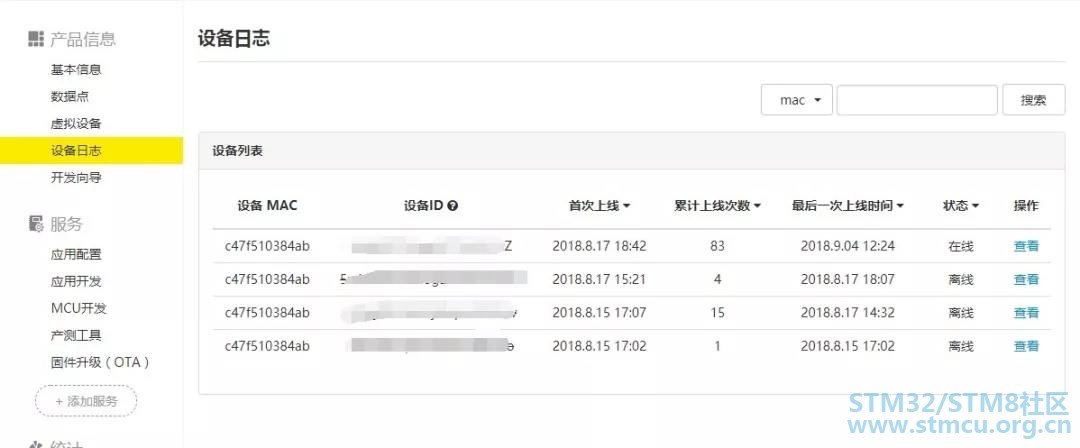

设备运行后，可在机智云开发者平台对应项目中设备日志中查看，点击查看可浏览通信日志、上下线记录、运行记录
  Q  A9 ^" [- Z! {- o) m3 @- s, m

3.9 APP控制设备

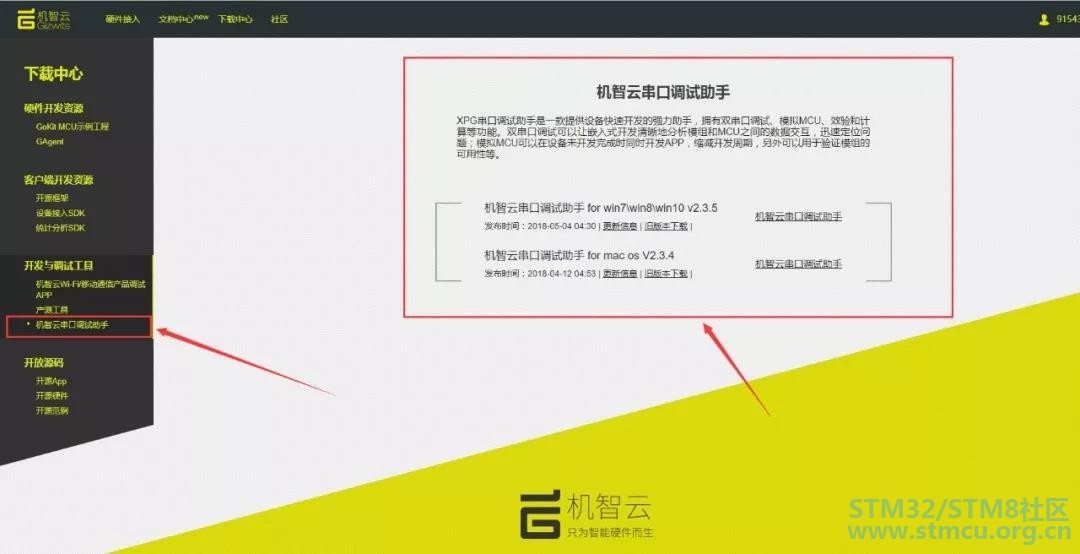

从机智云下载中心下载机智云串口调试助手绑定设备

) E1 m% ~( |2 m, U" P) a' e& e7 G1 x

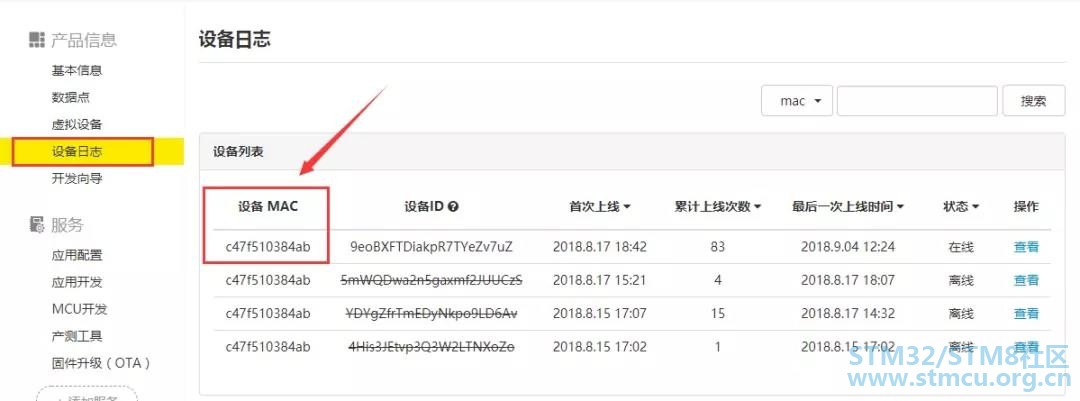

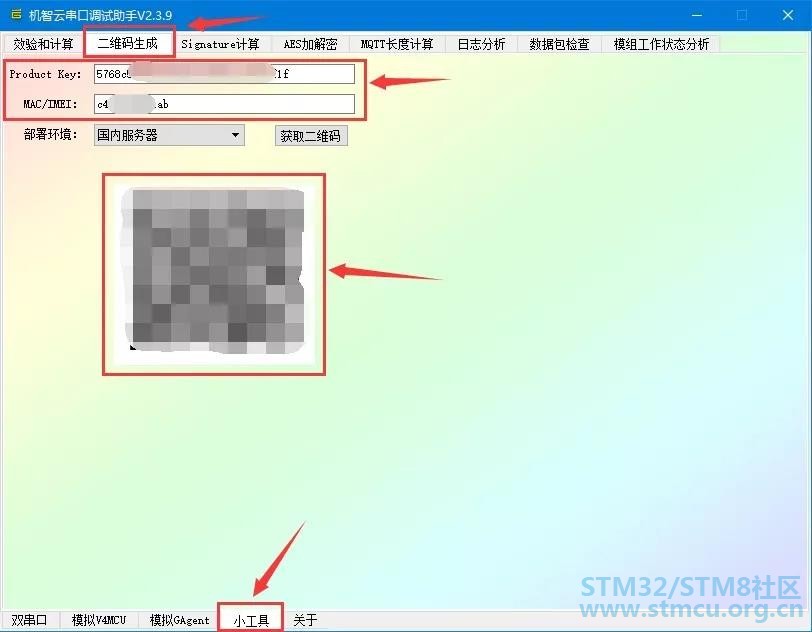

打开机智云串口调试助手，点击下方“小工具”，然后选择上方的”二维码生成”，输入项目的Product Key和设备的MAC，点击“获取二维码”。
9 v8 l' a+ ~( R" S  i( {

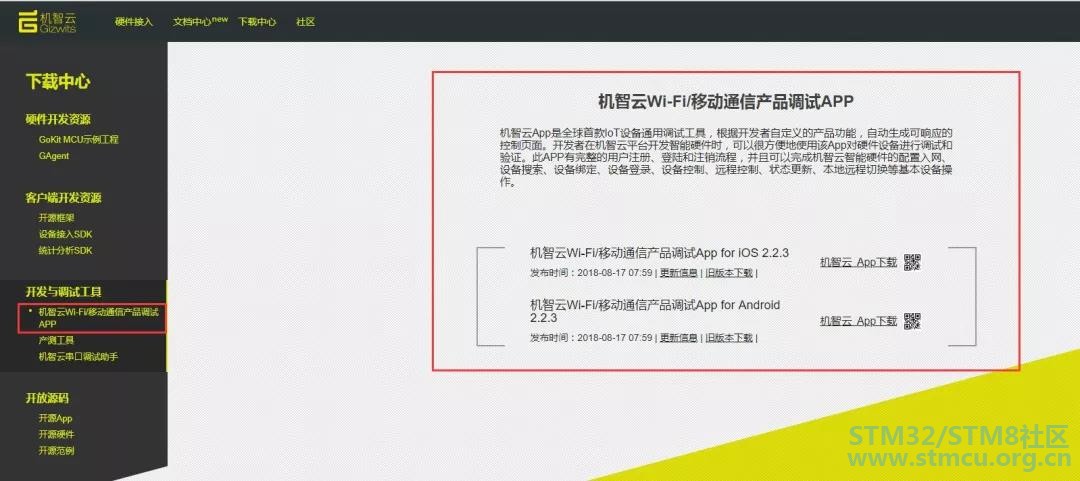

从下载中心下载机智云调试APP，安装，打开APP
9 x. O( L: Z8 ]0 Y1 u9 N

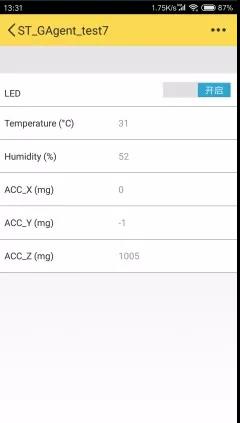

点击左上角“我的设备”，扫描生成的二维码，扫描完成列表会显示相应的设备，点击设备就可以进入设备控制界面
