RT-THREAD
中国的操作系统，还算对STM32友好，
稍微调试了下终于把攻略做出来了，
目前github上还没有l496zg-nucleo的工程，正好手上有一块板子，做起来。
在操作系统上点亮一个小灯，应该比较简单。
http://github.com/RT-Thread/rt-thread

github上地址：
先把文档稍微看一遍：
http://github.com/RT-Thread/rt-thread/blob/master/bsp/stm32/docs/STM32%E7%B3%BB%E5%88%97BSP%E5%88%B6%E4%BD%9C%E6%95%99%E7%A8%8B.md
按照文档基本可以开始实际操作了：
文档中第一步

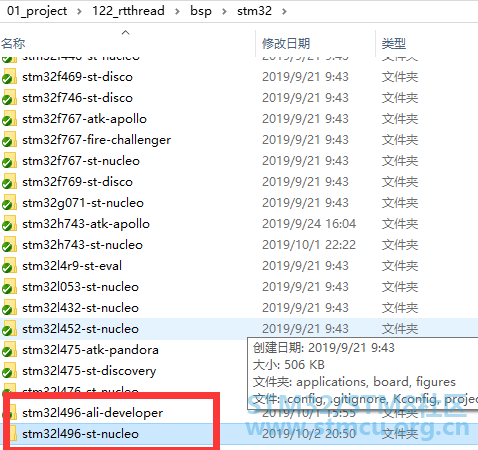

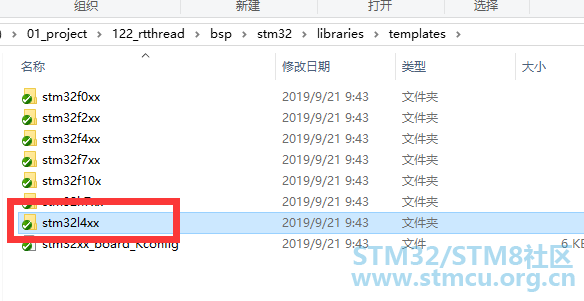

我们来新建一个文件，从stm32l4xx拷贝出来

第二步：进到目录board\CubeMX_Config

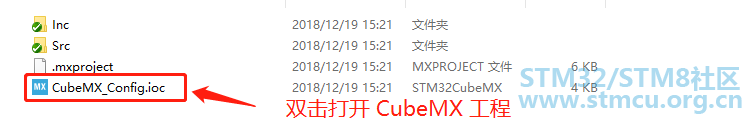

在制作 BSP 的第二步，需要创建一个基于目标芯片的 CubeMX 工程。默认的 CubeMX 工程在 CubeMX_Config 文件夹中，双击打开 CubeMX_Config.ioc 工程，如下图所示：

对板子做相应的配置
1. CPU要选一下吧，选择L496ZGTX

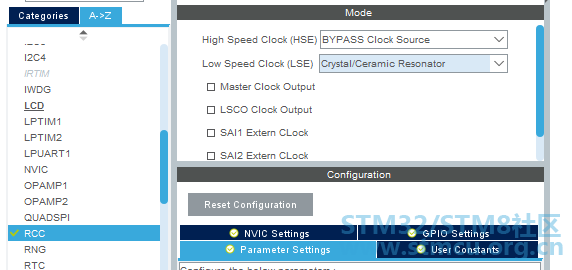

2. RCC要选对，这边我这板子选择如下：

这部分比较重要，要对自己板子比较熟悉才行。

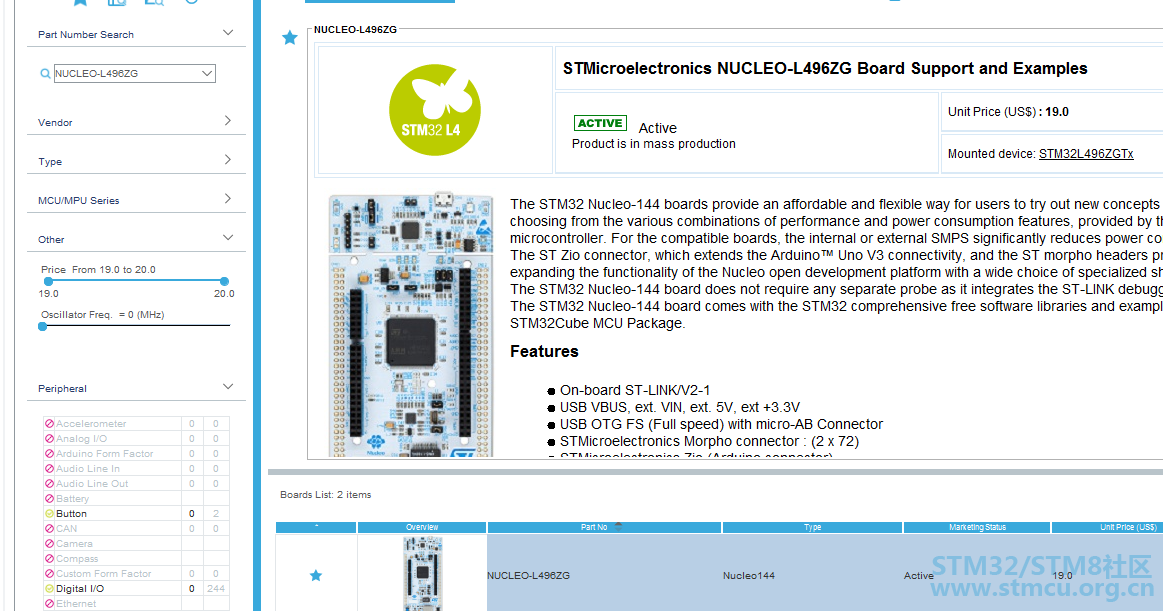

如果实在不知道怎么配置，NUCLEO还提供了选择板载的配置（这个配置出厂已经帮你配好了）我也是参考这个配置来改的

默认的链接ST-LINK的uart是lpuart1，引脚是PG8 PG7

选择配置LPUART1如下图：

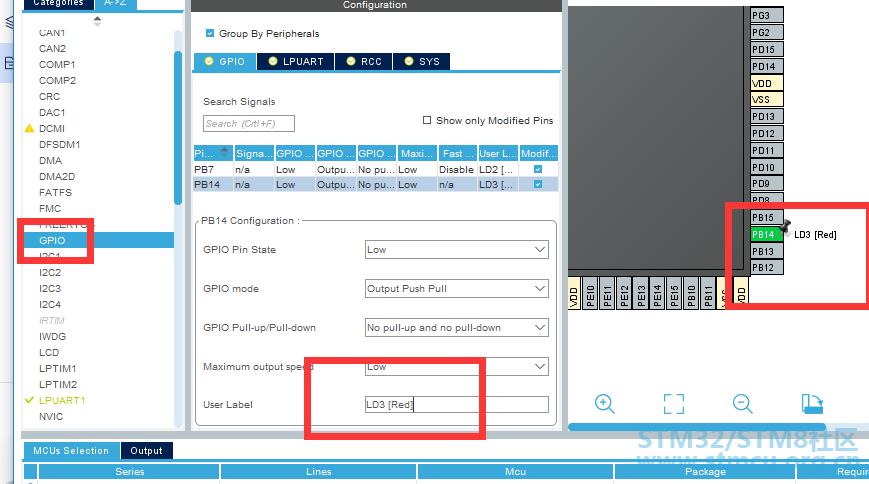

LED 是PB14 PB7

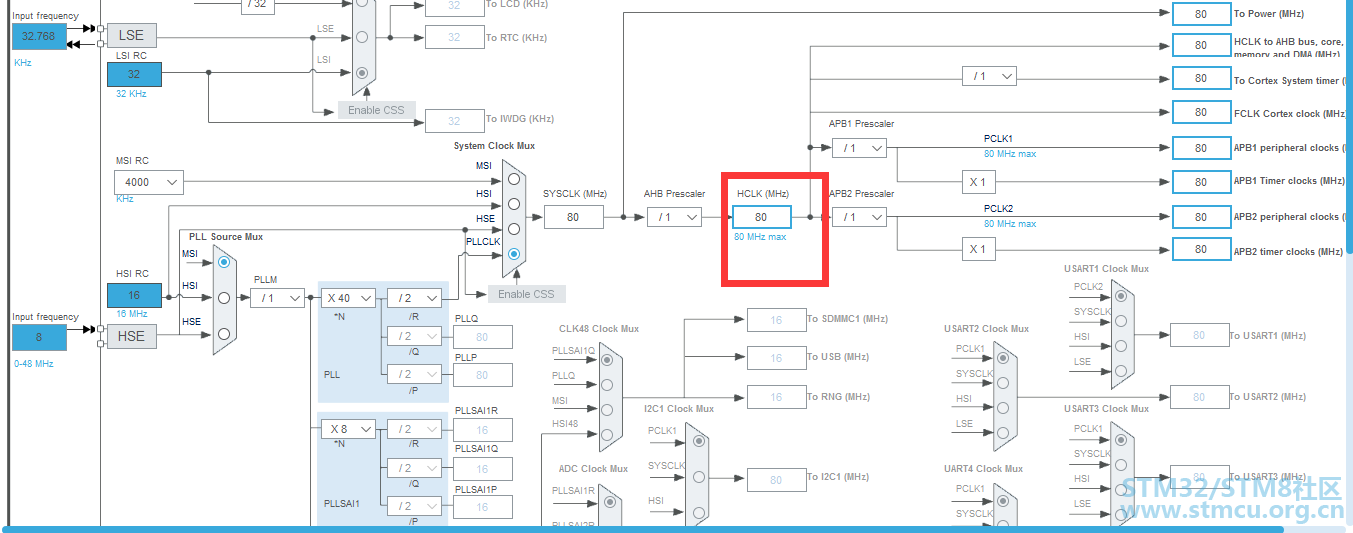

下面就是配置clock了
这里选中80Mhz会自行匹配

拷贝初始化函数
之后就是生成工程生成完如下图所示，只需要保留两个文件夹就可以了：

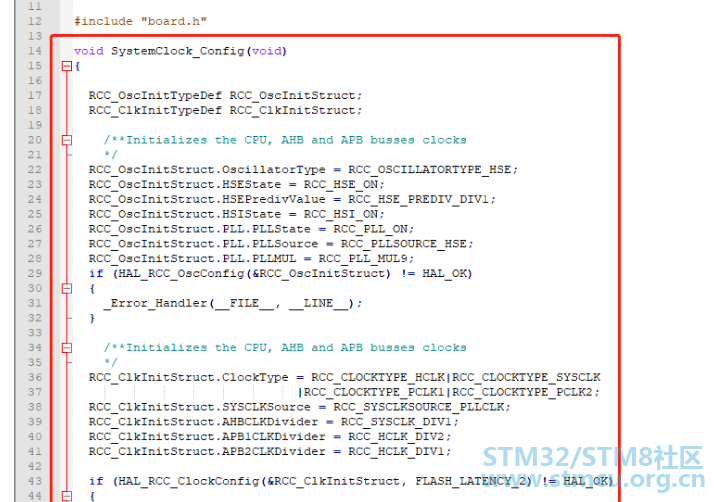

在 board.c 文件中存放了函数 SystemClock_Config() ，该函数负责初始化系统时钟。当使用 CubeMX 工具对系统时钟重新配置的时候，需要更新这个函数。
该函数由 CubeMX 工具生成，默认存放在board/CubeMX_Config/Src/main.c 文件中。但是该文件并没有被包含到我们的工程中，因此需要将这个函数从 main.c 中拷贝到 board.c 文件中。在整个 BSP 的制作过程中，这个函数是唯一要要拷贝的函数，该函数内容如下所示：

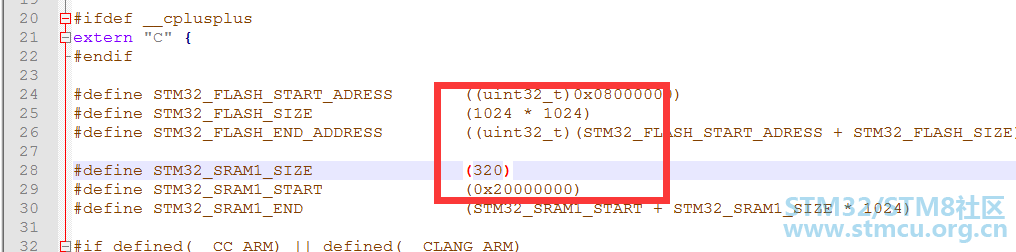

在 board.h 文件中配置了 FLASH 和 RAM 的相关参数，这个文件中需要修改的是 STM32_FLASH_SIZE 和 STM32_SRAM_SIZE 这两个宏控制的参数。本次制作的 BSP 所用的 STM32L496ZG 芯片的 flash 大小为 1024k，ram 的大小为 320k，因此对该文件作出如下的修改：

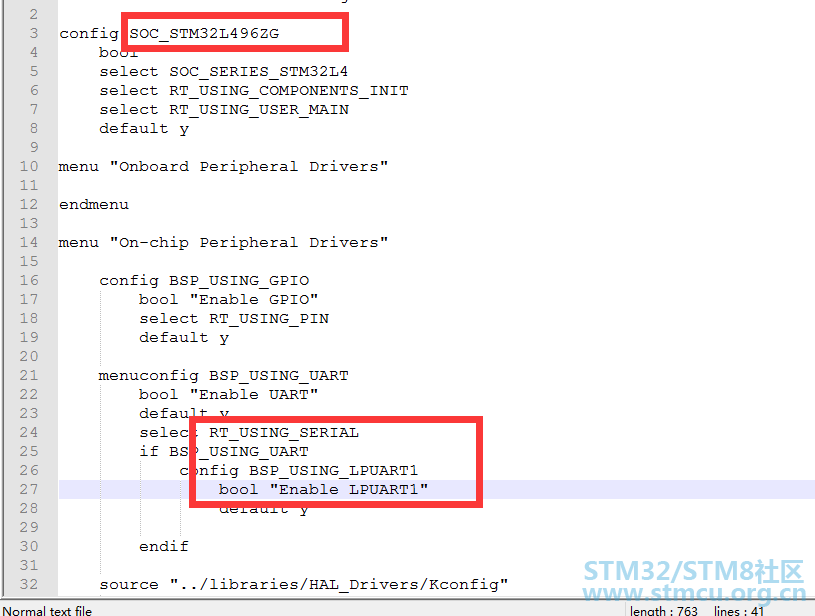

接下来修改 board/Kconfig 文件：

修改链接脚本

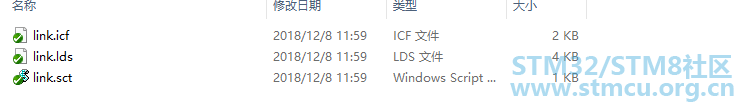

linker_scripts 链接文件如下图所示

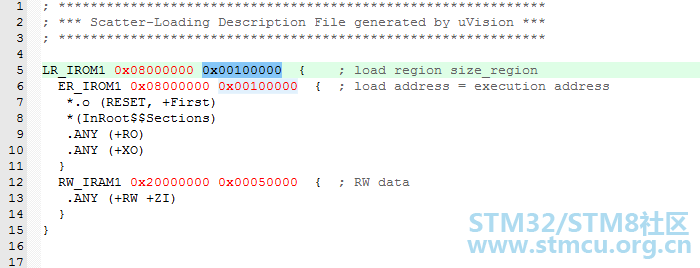

下面以 MDK 使用的链接脚本 link.sct 为例，演示如何修改链接脚本：

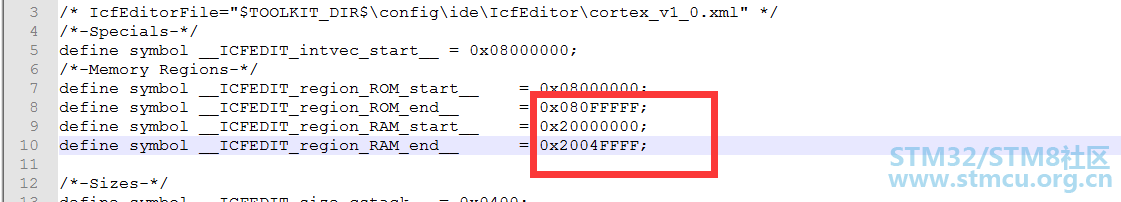

实际修改如下：

3个文件都需要改一下

修改构建脚本

SConscript 脚本决定 MDK/IAR 工程的生成以及编译过程中要添加文件。

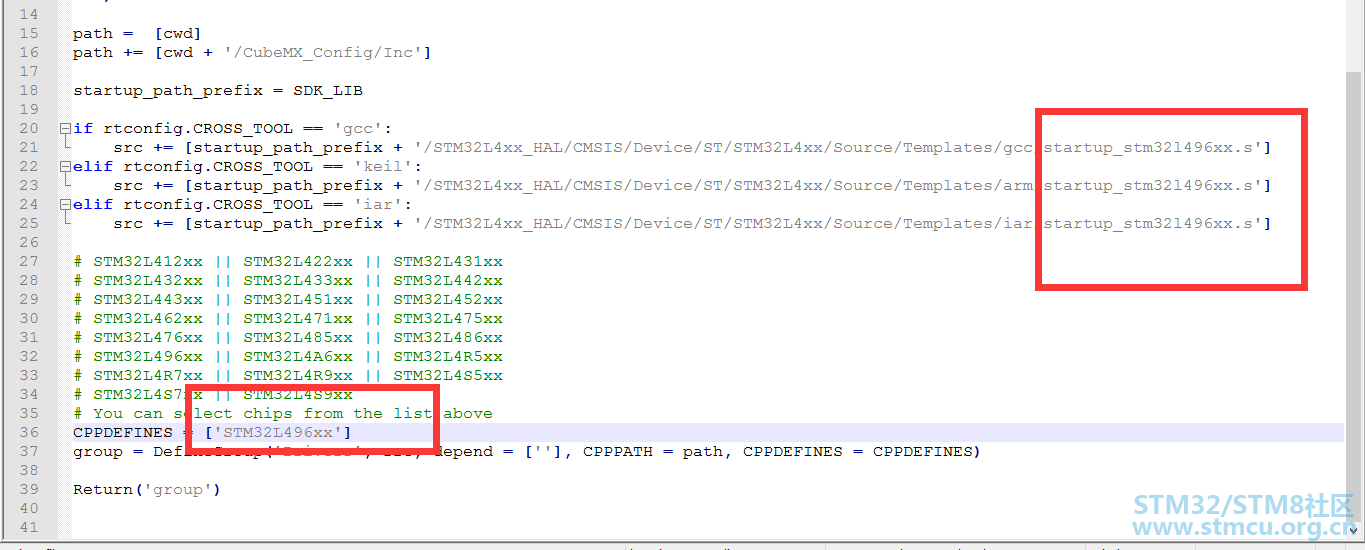

在这一步中需要修改芯片型号以及芯片启动文件的地址，修改内容如下图所示：

修改工程模板

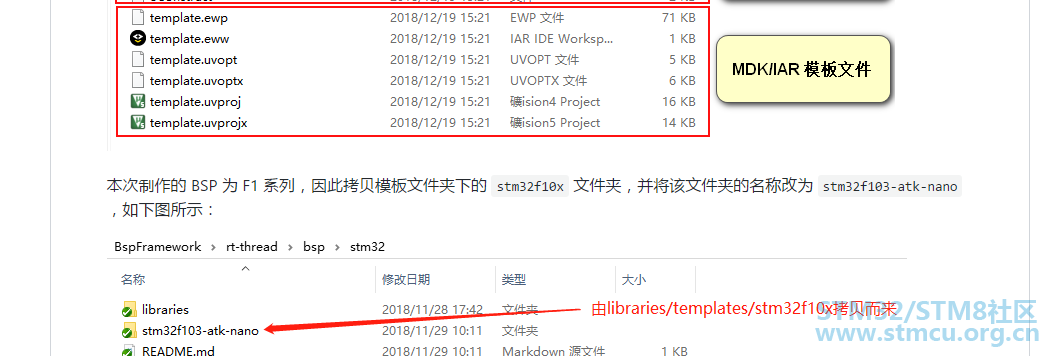

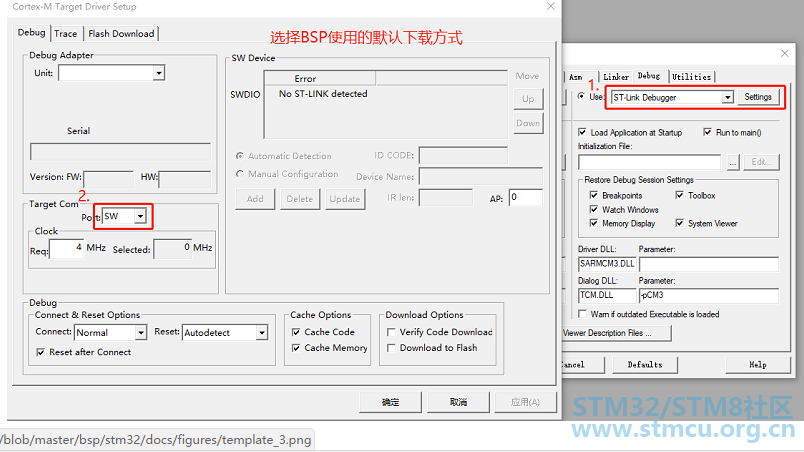

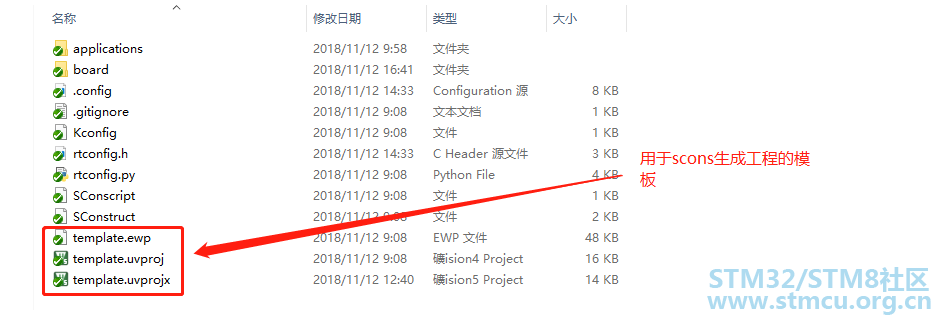

template 文件是生成 MDK/IAR 工程的模板文件，通过修改该文件可以设置工程中使用的芯片型号以及下载方式。MDK4/MDK5/IAR 的工程模板文件，如下图所示：

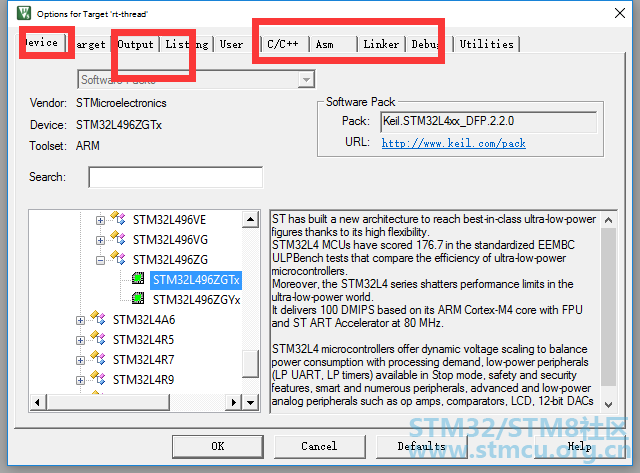

这边就简单配置一下你要生成的project中的配置，基本上就是选择一下调试器和target

重新生成工程

重新生成工程需要使用 env 工具。

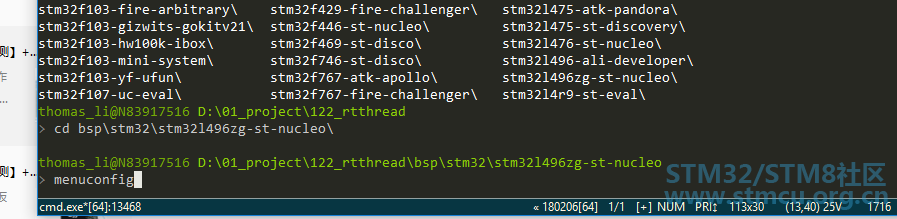

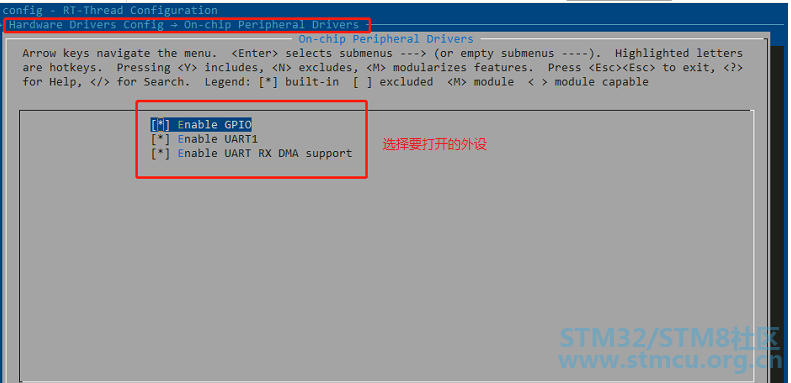

在 env 界面输入命令 menuconfig 对工程进行配置，并生成新的 rtconfig.h 文件。如下图所示：

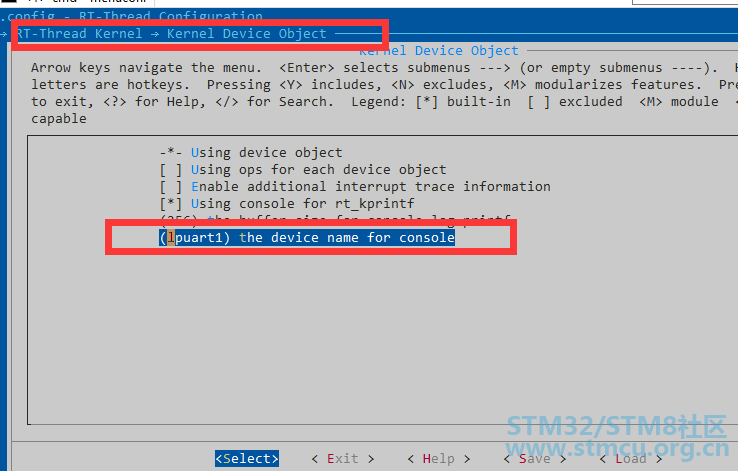

下面我就要说重要的一步了，这个地方文档没有写，会影响到最终console的使用，这边默认console名字如果不是默认的uart1的话，会打印不出来，这边我们要选择lpuart1

下面以重新生成 MDK 工程为例，介绍如何重新生成 BSP 工程。

使用 env 工具输入命令 scons --target=mdk5 重新生成工程，如下图所示：
接下来我们可以分别使用命令 scons --target=mdk4 和 scons --target=iar，来更新 mdk4 和 iar 的工程，使得该 BSP 变成一个完整的，可以提交到 GitHub 的 BSP。
好~到此为止，工程应该就可以用了，
但是还需要稍微改一点东西：

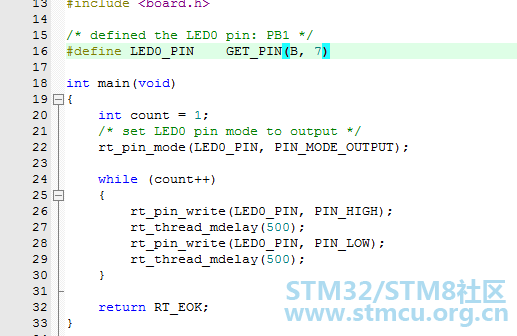

打开project，默认LED小灯是B1，要改成B7

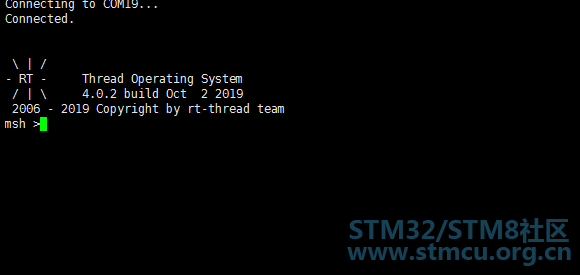

烧入，串口如下：

小灯在闪烁，ok，整个工程建立完成。
RT-THREAD就这样跑起来了。虽然一步一步比较复杂，但是看得出RT-THREAD还是付出了很多工作量的。但是，我还是想说，其实有更好的办法处理bsp，我觉得目前STM32这种办法只能说根据STM32的工具做了出来，实际上，还是有很多可以优化的地方的。
附件是bsp工程，放在bsp/stm32目录下面就可以工作了。
