做了一个DAPLink高速版,速度很不错

[复制链接]
wuxxb930f9 发布时间:2019-10-13 11:16
目前市面上好像就正点原子出了USB High Speed的DAP仿真器,而且是基于CMSIS-DAP做的,ARM Mbed社区已经停止对CMSIS-DAP的支持了,目前官方社区一直在力推DAPLink的方案,DAPLink相当于CMSIS-DAP的升级版,支持更多的功能。
2 r& E+ B2 x- q: z' L' r: M! z& pDAPLink的WEBUSB和拖拽烧录确实很有用,尤其是在板载仿真器、或者儿童教育开发板如Micro-Bit之类的场景,用户侧可以不需要安装任何IDE和驱动即可完成编程。, ]" u8 a' J% a$ ?! e

( N- s$ f$ c+ D对于使用USB中断传输的DAP协议,USB High Speed 可在1ms内传递8个microframe,而每个micriframe又包含3个packet,每个packet最大可为1024Bytes,传输速度为
% {6 y/ _2 ^/ f3 n- _) `2 u$ a1000 * 3 * 8 * 1024  = 23.4375MB/s,而USB全速设备则只能在1ms内传输64Bytes,传输速度为62.5KB/s,而DAP协议又是应答式的通信,host发送请求数据包 -> DAP回复数据包,所以烧录flash的话速度还得打个对折,极限仅为31.25KB/s。
2 z! }' t/ j3 t" W" n对于USB High Speed来说,实际上此时的编程瓶颈已经不受限于USB传输速度了,已经完全取决于目标芯片的flash编程速度,以及使用的烧录算法了。5 W7 W9 N0 t4 Z, U: e2 G

% t2 D  X/ \, }/ S! `0 W关于DAPLink的前世今生请见这篇文章
# U" p( V$ U- ?+ Y/ X  h痞子衡嵌入式:飞思卡尔Kinetis开发板OpenSDA调试器那些事(上)- 背景与架构4 Z& C: [$ l" ^+ R
: D7 L. y4 b! {/ [  ?% d# N# ]  T, i

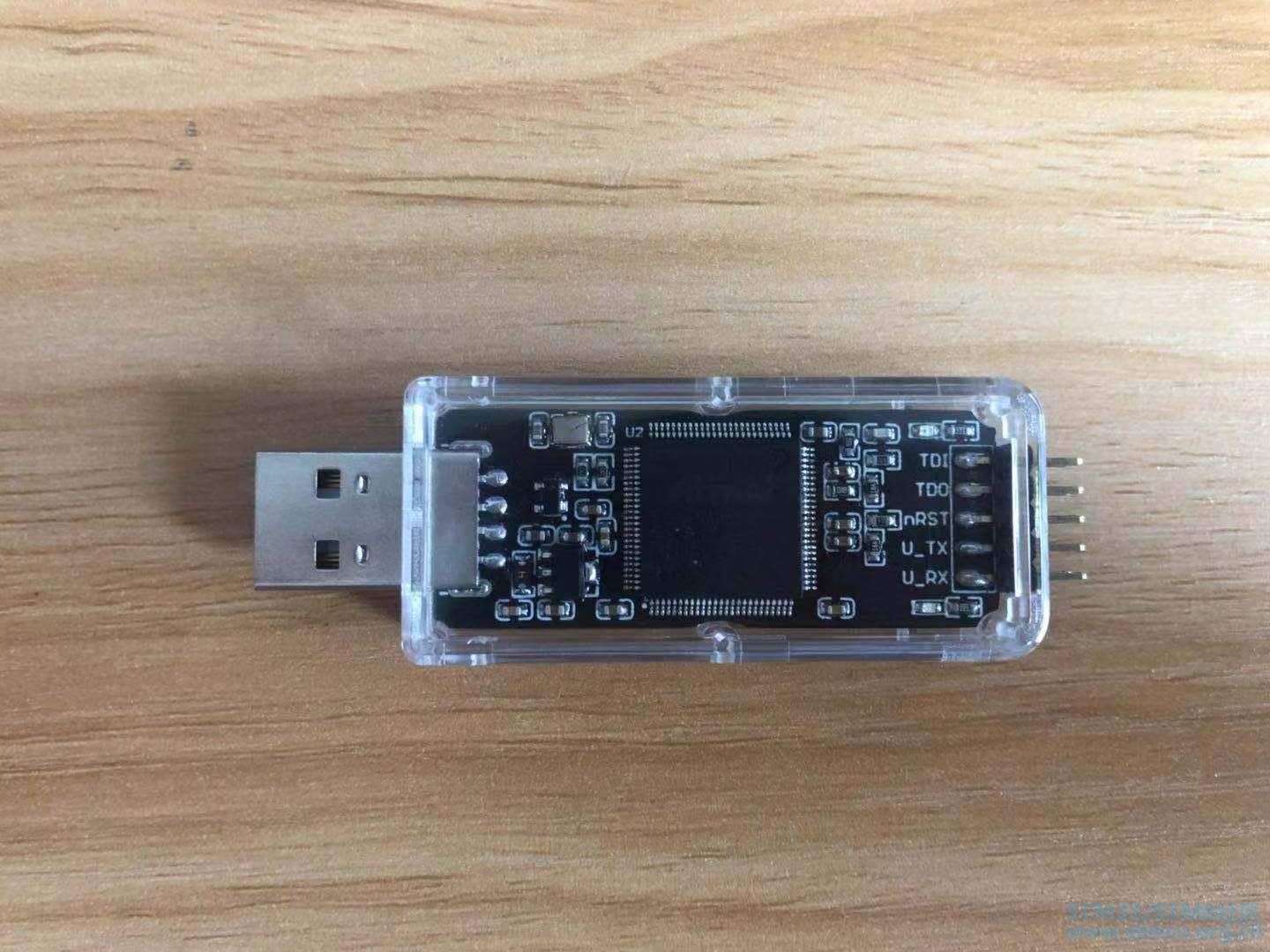

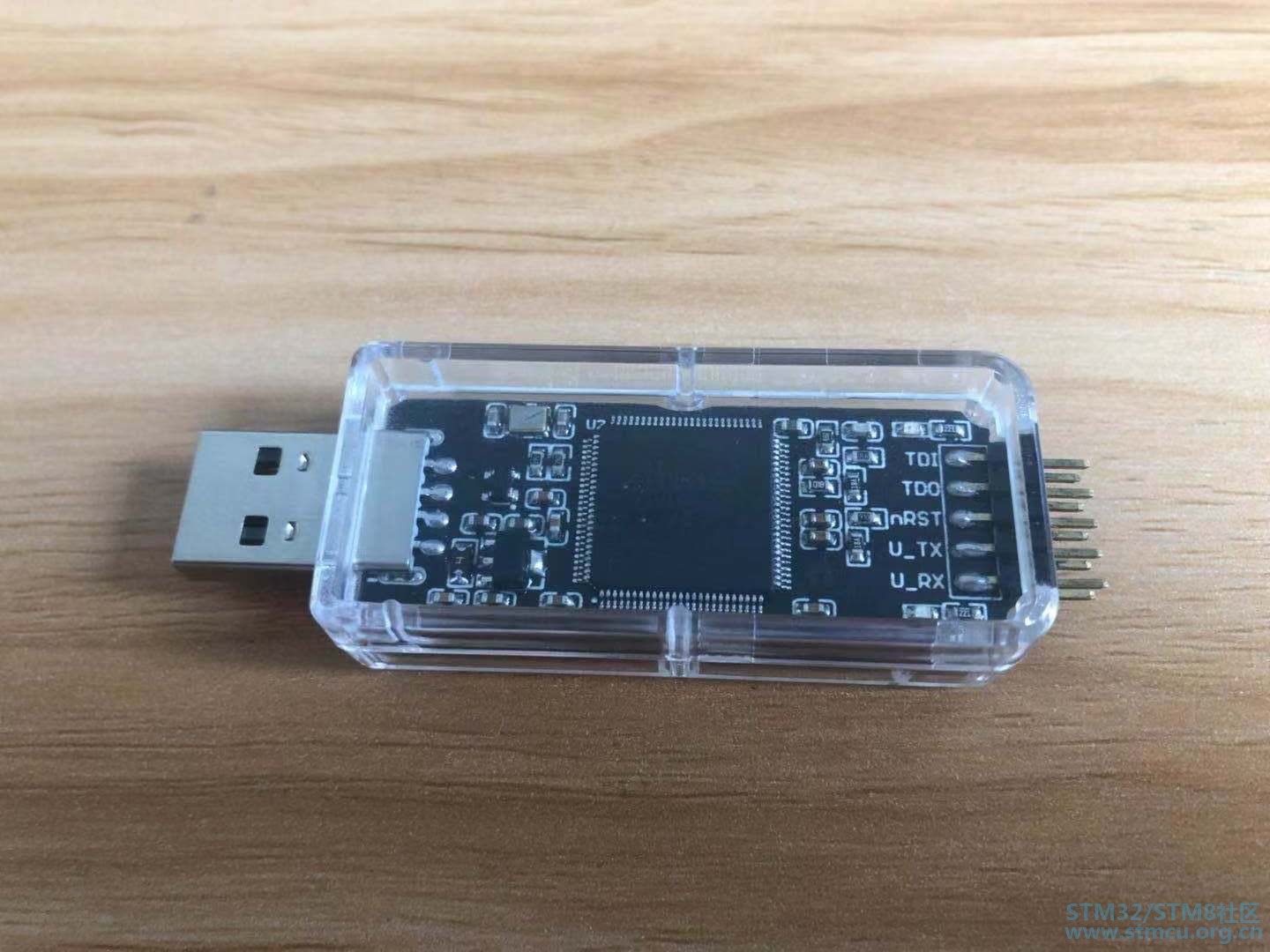

这是基于官方DAPLink实现的方案,芯片是Atmel SAM3U2C,USB High Speed,内置USB高速phy,主频为96Mhz。
7 w3 {4 ]! D1 `- S/ d# W目前官方DAPLink支持USB High Speed的方案有SAM3U2C,K26F,LPC4322,综合调研了一下,成本上考虑,SAM3U2C应该是最合适的。
  e1 N8 h- O, _7 |初步测试了一下速度,烧录STM32F4 928KB的镜像,时间在27s左右,从正点原子当前公布的数据来看,应该比他们的快,比jlink v10和stlink v3也要更快一些。: K4 i/ A0 x+ E
下面是一个和DPALink普通版对比的测评视频
1 C4 W' |5 L* `! K3 ^8 B" G) G3 Ihttp://www.bilibili.com/video/av71037093! j$ Q8 d6 N0 _' D1 `! x

/ E( P" M* L7 `目前方案正在众筹,由于芯片成本比较高,估计价格在50-60之间(众筹相当于是福利,为大家服务:) 楼主基本上是不赚钱的)。0 }' Z/ O3 P6 ^2 p" B
欢迎感兴趣的朋友加入众筹QQ群940182296 一起讨论~!
4 f" z9 h; F+ S( Z! c4 j3 w7 G( N4 L- C5 Z
+ R4 A/ g/ _1 U9 g

3 h& V; f: m- o+ r3 B$ z( \
7 R7 B4 k1 w6 Y' c& O6 J; c0 I1 x/ t; L, @- Y

2 k: p5 a2 A) o0 e" s) n# h  L# ?( h. g8 Z
* n/ o, u# r1 h* e4 _% P0 C

2

2

1

1

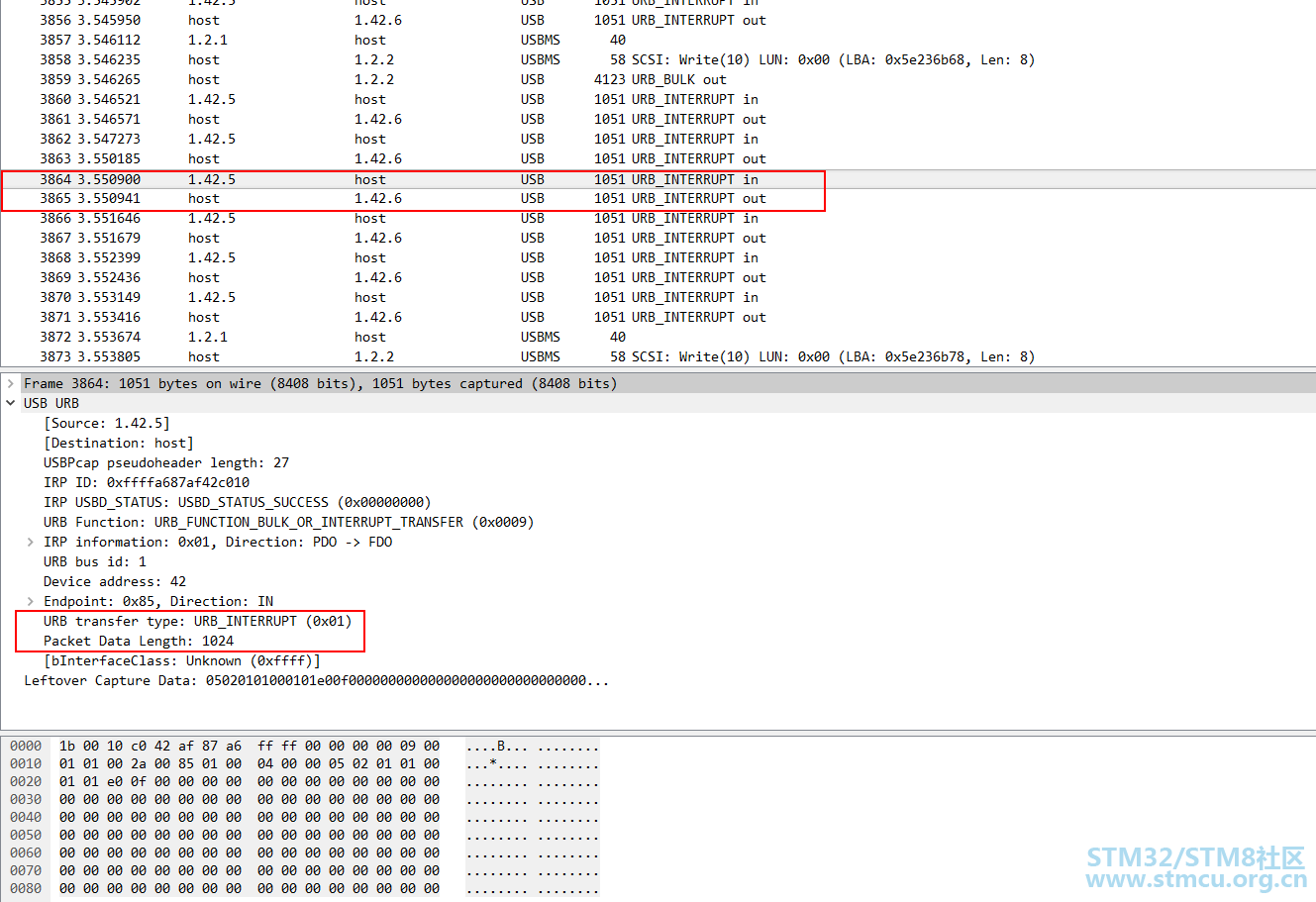

USB High Speed

USB High Speed

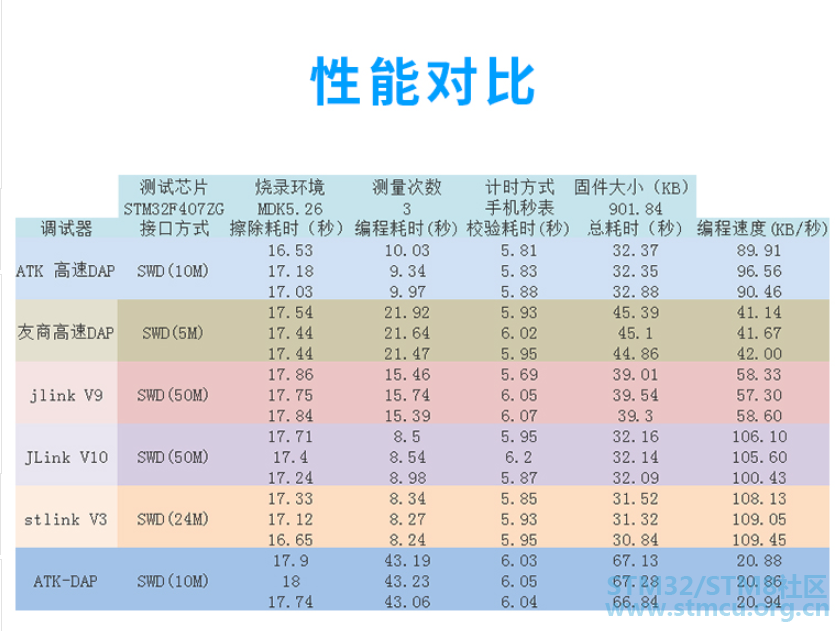

正点原子测试数据

正点原子测试数据
赞 收藏 1 评论10 发布时间:2019-10-13 11:16

举报

10个回答
mmuuss586 回答时间:2019-10-13 11:43:44

- ~6 L2 j; M- ]7 v! Q" c& x成本高的话买ST LINK V3 MINI的也可以啊
radio2radio 回答时间:2019-10-13 12:37:33
楼主, 你的DAPLink是否支持STM32的IC,我怀疑。9 _4 V& Q- v7 d* b: R4 ^. m) O
) O0 [- l8 R; m  Q
楼主的视频中使用Keil软件下载程序,其实只是用到了CMSIS-DAP的功能。
$ B) W7 o9 {) W% p9 f8 S0 T* o0 F+ n8 f7 Z5 z' e4 Y" V
DAPLink只有捆绑开发板一起销售才有意义,因为不同的目标板IC不同,下载算法不同,都需要不同版本的DAPLink固件,这对于我们这些码农来说太麻烦了。 最大的问题是现成的DAPLink的固件,支持的IC非常有限,比如官网上面SAM3U2C的DAPLink还不支持STM32,支持STM32的DAPLink几乎只有STM32F103xx一种(最麻烦的还是,F103也不支持所有的STM32,只支持有限的几种)。 用户不可能个个都去自己研究DAPLink,把自己的目标板IC搞到DAPLink支持。5 D# J' i$ x% @1 }0 e

* l& X3 i/ u4 ?$ U6 p* g4 E所以,独立的DAPLink工具,用途不大,建议楼主卖方案给开发板供应商。
& H# ]2 Y) \7 ?或者不提DAPLink,只是卖高速的CMSIS-DAP给大家。
$ T' l& p& z0 _& j
) v8 e; N* u2 F1 E8 D
0 h, B+ d( i5 F+ l: U$ n4 h
wuxxb930f9 回答时间:2019-10-13 13:31:41
占位
wuxxb930f9 回答时间:2019-10-13 13:33:24
radio2radio 发表于 2019-10-13 12:373 f4 t: y& s* n; E2 m6 B% [& n
楼主, 你的DAPLink是否支持STM32的IC,我怀疑。
, B" c6 U: P( }. ?4 H; s* T2 J( h# Q9 X, n
楼主的视频中使用Keil软件下载程序,其实只是用到了CMSIS ...

) I: B5 U  R8 u4 V" A0 y6 r: J# [是的,DAPLink一般来说是做在开发板中作为板载的调试器最为方便。大部分人确实只要用到CMSIS-DAP就够了,但是跟着社区走,后面相信会有更多更强的功能推出来。
0 c% ]! W8 B' n& a8 C- D; V你说的目前不支持STM32拖拽烧录,其实支持STM32可以很简单,编程的框架都有了,只是社区没有做而已(推测可能是版权的关系),社区已经提供了工具,STM32的所有烧录算法都在C:\Keil_v5\ARM\Flash下的flm文件中(当然这个下面不止STM32,所有你安装的pack包包含的其他芯片的烧录算法都在下面,市面上卖的脱机烧录器应该也都是从这里面扒的算法),flm就是一个elf文件,里面就是是对应芯片的擦除、编程的函数,用工具扒出来,套到官方的框架里就可以运行了。
天臆弄人 回答时间:2019-10-13 13:35:24
我用STM32 f103c8做的 DAP 支持10M,支持3线复位,
radio2radio 回答时间:2019-10-13 14:30:27
wuxxb930f9 发表于 2019-10-13 13:33' o2 A; N- @+ B4 J5 E
是的,DAPLink一般来说是做在开发板中作为板载的调试器最为方便。大部分人确实只要用到CMSIS-DAP就够了, ...

/ e7 |9 g* e6 L) [CMSIS-DAP,功能类似于JLINK/STLINK,可以用于各种常见的开发环境,适合码农,但不适合儿童使用。
/ z/ x* ^5 e) S. y' s6 [
, m8 M( b5 T  EDAPLink,包括CMSIS-DAP的全部功能,增加了拖拽下载/WebUSB下载功能,是ARM公司为开发板供应商提供的一种廉价开发环境,也可以说是与开发板供应商共同发展出来的。 有几个原因:
- E4 Q1 [! j" R$ R2 b) v1 o1 r) F/ q& s1. 价格便宜,整套开发板的价格就不贵,不必要求终端用户购买JLINK等仿真器,也不需要MDK/Keil等收费的IDE即可使用。 常见的有pyOCD, mBed, GCC等等。
. y* p, ]3 F+ g' \6 A% [! v8 f4 G2. 带有DAPLink的系统,开发板供应商/第三方软件商,可以包装出一种儿童使用的硬件+软件开发环境,儿童不需要知道DAPLink的存在和C语言什么的,基本上都是图形化的,各种图标在屏幕上面拖来拖去的,也能完成计算机教育从娃娃抓起。 国外很流行。
" n% D+ |, Q/ k) I3 l3 @3 ]
; w1 L$ ?, A4 Z& ^3 W. F对这里的码农来说,DAPLink可以看作是CMSIS-DAP的同义词。
wuxxb930f9 回答时间:2019-10-13 15:20:09
radio2radio 发表于 2019-10-13 14:306 @% ^  G/ U5 J; D
CMSIS-DAP,功能类似于JLINK/STLINK,可以用于各种常见的开发环境,适合码农,但不适合儿童使用。
2 v9 I# H- H% }  }. f( R6 K1 t6 V+ D8 p& _5 U
DAPLi ...
5 x" O. s! ?" d, H8 m. W3 ~
依我之见,DAPLink有以下几个好处
, j; a9 k( W4 T) L4 o) R1. 由于实现了MSD Bootloader,升级固件极为方便,可轻松升级成不同的固件以实现不同的功能,这个MSD Bootloader甚至可以利用到自己的产品中,而且由于是开源的,可方便的进行定制,例如实现镜像加解密等。4 g3 `9 Q# t7 o9 [5 W( E6 I
2. 产品交付给客户或者经销商时,可附带一个DAPLink,万一发现产品中有bug需要升级,经销商不需要安装上位机软件,可自行用DAPLink拖拽升级产品固件。; W' n) P! A/ L" y1 Q, O1 V; d
3. DAPLink本身是开源的,而且使用了RTX OS,对于学习嵌入式的朋友来说也是很好的资料,关于USB传输、FAT文件系统、RTX 也有较大的参考学习价值。
原来的你 回答时间:2019-10-13 17:35:18
没有价值,速度不可能比jlink快,daplink有几个瓶颈,如果基于官方的,是永远不可能比jlink快,需要修改几个地方才可以赶上jlink
STM1024 回答时间:2019-10-14 08:05:29
支持一下~~
七哥 回答时间:2019-10-14 09:28:20
支持开源方案
