0 前言4 s. A \% v* m% A8 Y 从大学开始接触stm32以来，已经差不多有3年了。由于stm32入门相对简单，资料多，生态比较完善，再加上其芯片本身性能相对不错，功耗较低，成本也不算高（至少本科生拿来做些小作品成本并不高）。通过stm32做一些简单的小作品，参与一些竞赛，参与一些活动，也使得大学生活丰富了不少。包括2017电赛做滚球控制系统，还有大创做多足机器人，又或者是在开源飞控的基础上增加功能，或者单纯在OLED上播放个BadApple（/滑稽），都能体会到不少乐趣。相较于Ti、NXP等，在生态上，有标准库和HAL库支持使得st开发相对简单，加上CubeMx直接生成初始化代码，即使没接触过单片机也能较为容易的上手实现简单功能。micropython、MBED的支持也使stm32的受众面更加广阔，纵使优化可能并不是最好，或者说资源占用确实较大，但却让很多非专业人士也能按自己想法来实现功能。再有ST官方对开发人员的支持在国内也非常出色，不仅有专门的中文官网，资料齐全，使用较为普遍的型号也有官方的汉化手册。还有ST线下培训，线上活动，我也参与过一二，也感到非常友好。作为一名高校本科生，虽然能力较差，基础薄弱，但在ST的各类活动中并不会遭到歧视或者忽视，总之ST在生态上做的确实不错。& n g/ m3 B( l 下面放几张图片，都是用stm32做过的作品，有的是团队作品，有的是个人作品。! f9 I s2 Z+ B9 y7 |9 d

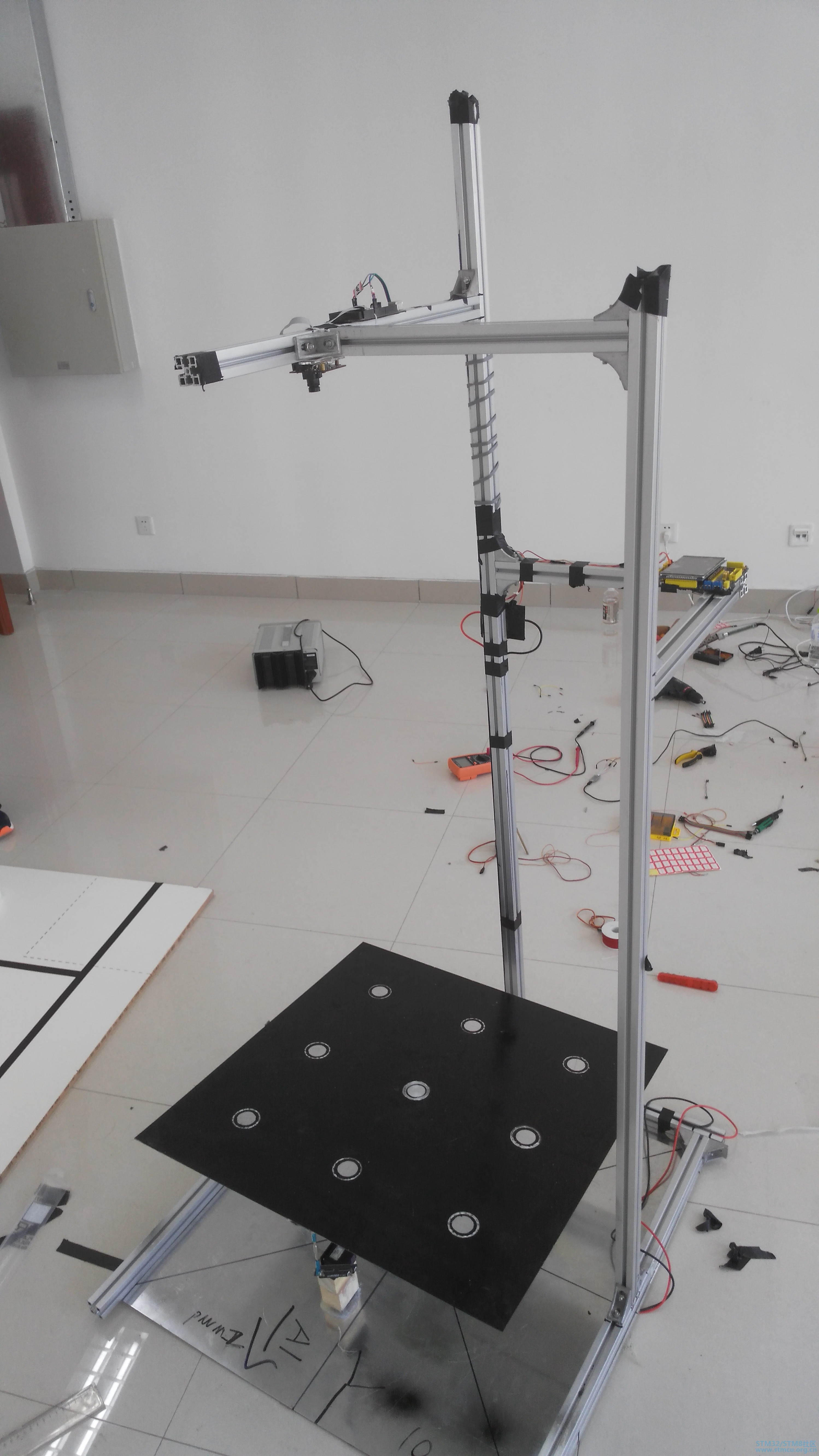

滚球控制系统 / [6 O& X1 T6 n* K( g+ G$ a

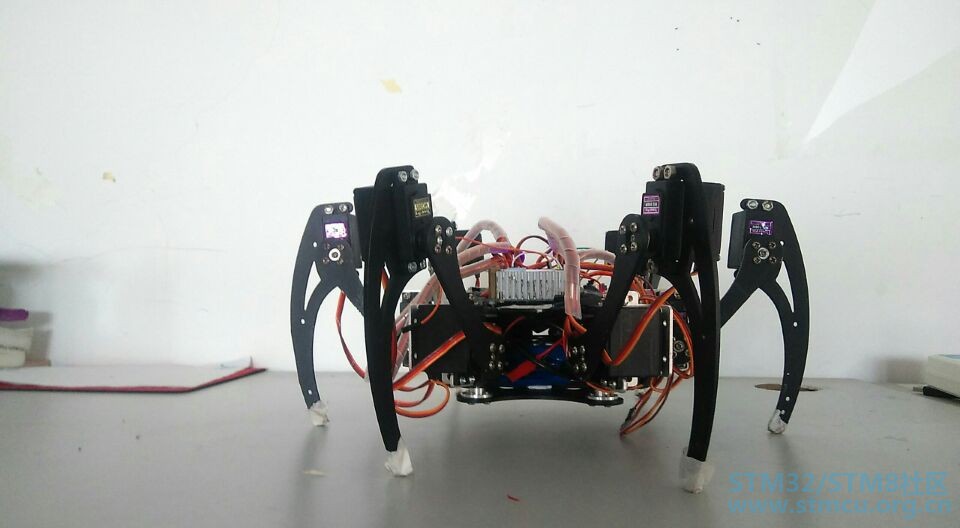

六足机器人 农业机器人大赛作品 & |. k9 ~& j3 \% ?

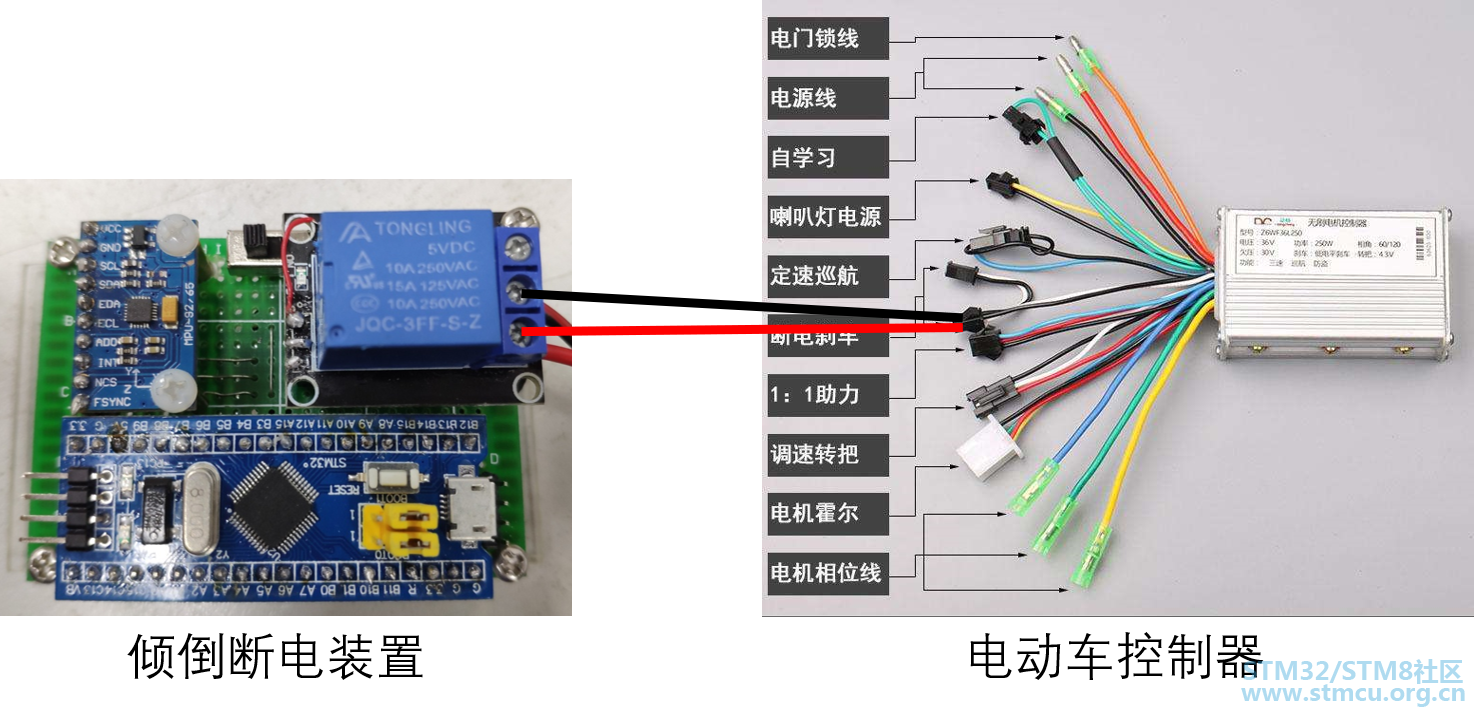

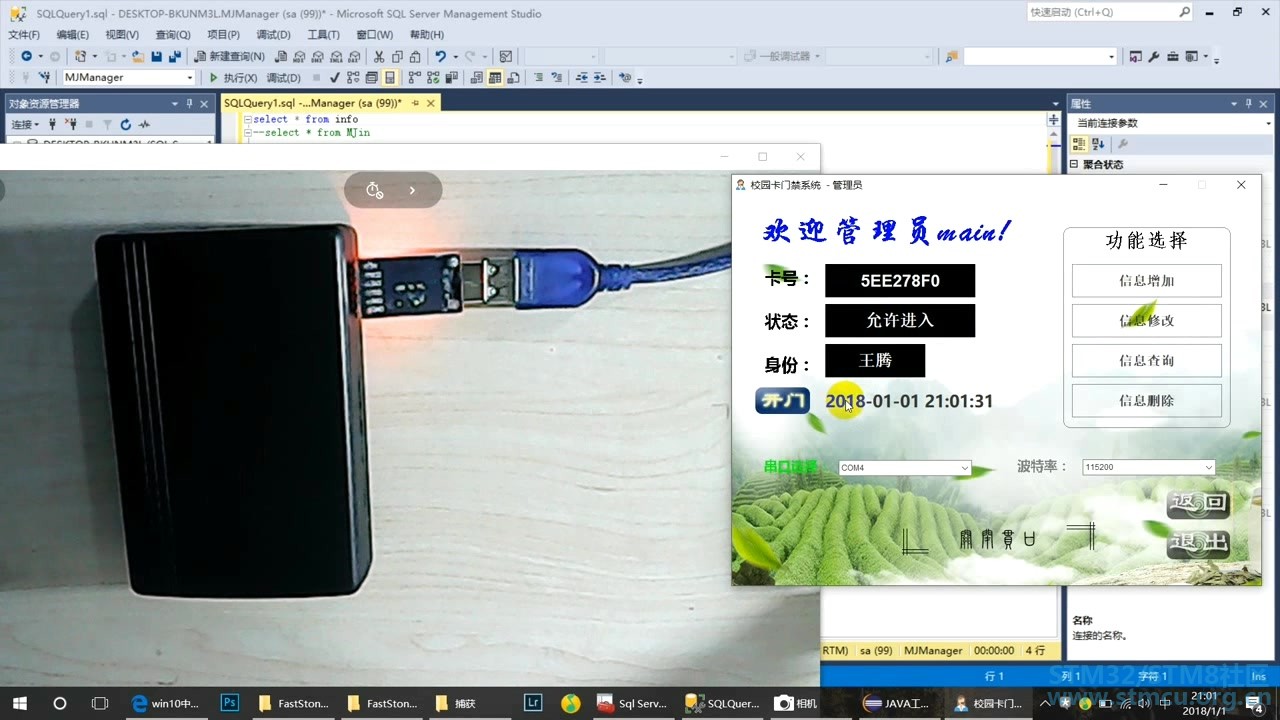

校园卡门禁系统 电动车倾倒断电装置 4 u$ }: G8 v$ @8 G

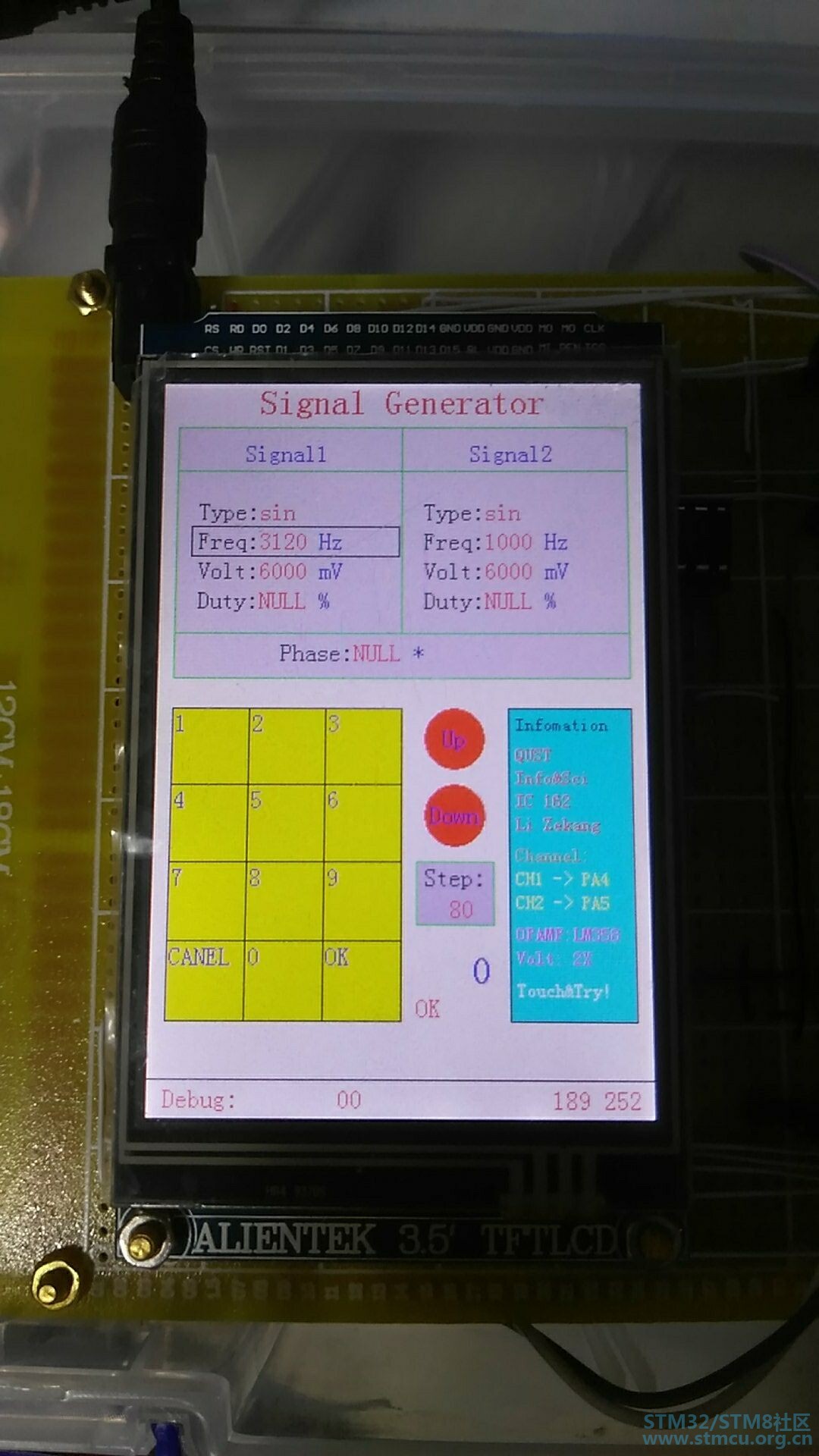

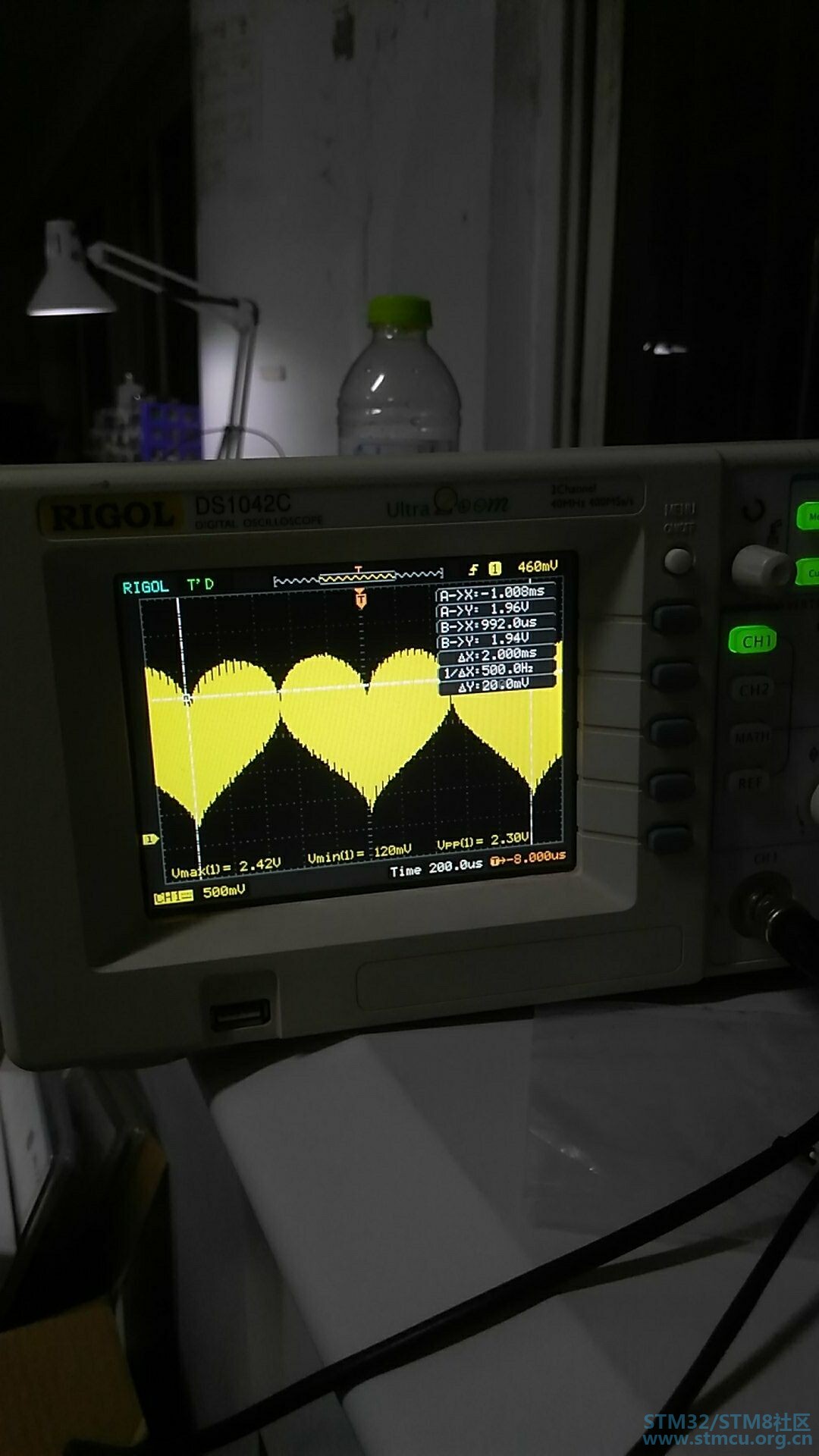

信号发生器 + h/ S, Q6 J$ {$ s

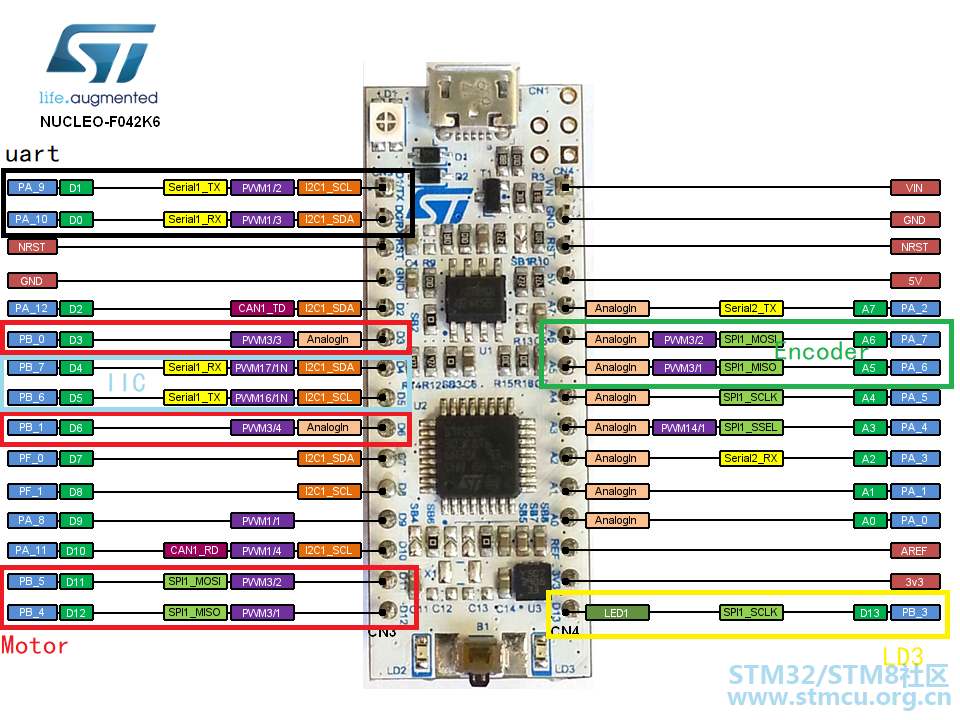

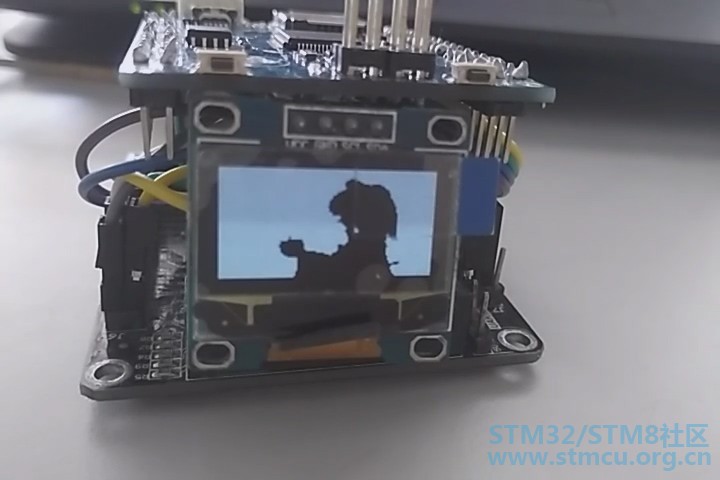

BadApple + R/ A9 g! C4 Y$ O9 ?然而今天我想介绍的并不是这些，而是最近利用空闲时间自己做的基于stm32f042的智能履带小车。# r0 j. `1 u3 i; K+ _! a" Q' M / ^; b+ m' h& I& h; U( F- P% s 1 开发板介绍 这次用的开发板为st官方的NUCLEO32-F042，F042是一款基于M0内核的MCU，flash容量不算大，适合做一些简单的小作品。5 k7 N" ^+ h1 g Z. q5 \+ z  之所以选用这块主板，其实主要是去年参加st活动赠送了一块，在手里有闲置的板子就总想玩玩。至于该板子详细介绍，直接参考官网即可，不在献丑搬运了，直接放链接：http://www.st.com/content/st_com/en/products/evaluation-tools/product-evaluation-tools/mcu-mpu-eval-tools/stm32-mcu-mpu-eval-tools/stm32-nucleo-boards/nucleo-f042k6.html J3 W( t( h. E( W1 f 至于这款产品的优势，个人感觉功耗相较于M3内核是较低的，而且在一些小作品中需要核心板并无法提供较大空间来安放，而这款产品在如此小的体积下还自带着编程器，只需要一根mcro usb线即可调试。由于支持MBED平台，想做简单的验证直接在线编程即可，想做优化也可以直接用keil编程、下载。2 a3 v1 N& \2 N4 z( { 这次在我的履带小车的项目中，我自己在keil中手动新建了HAL库的工程模板，具体步骤可以参考我的CSDN博客，如有错误的地方也非常欢迎大家来指正批判！, N' n5 X/ G, v. ? http://blog.csdn.net/u011619535/article/details/801591881 J* V8 z: G9 O5 a4 v3 ~3 c 另外还有一篇是关于visual studio + visual GDB来新建工程并同时移植了下1.44寸spi屏的文章/ P l9 t- F1 a$ p0 }/ ^7 _ http://blog.csdn.net/u011619535/article/details/823552395 A/ e$ ^9 e! M1 g, c0 e 2 项目功能 目前项目还在进行过程中，由于最近忙于课程设计暂时暂停了该芯片的开发而替换为FPGA，课程设计结束后继续stm32的开发。 目前履带车实现的功能有： （1）PWM控制电机转速（驱动L298）! c* J& R! A; _4 A$ i. b4 [ （2）PWM输入捕获采集光栅编码器信号计算转速( b% b; E( g" g8 J/ Q) f" @; k! ~ （3）PID控制调节电机转速; l7 a. ?6 ^5 r: A0 r5 G （4）UART+DMA实现数据传输（传输小车控制指令）" g. m. {6 `" S' e' K# p （5）移植DMP实现了MPU9250初始化，调用功能函数时但由于flash不够暂时屏蔽掉了 （6）移植APDS-9930实现接近检测与环境光检测3 `: a/ F' ~* a1 O$ ?. i （7）连接esp8266实现局域网内的tcp控制，esp8266通过串口与stm32进行连接3 g; ?( K8 _2 ~2 x0 u ; h+ c" c G9 i3 `& D* ?7 r* V 后期准备开发的功能：9 Q. K8 X, L. _9 o5 Y （1）ADC采集，检测CO浓度& n/ Y+ `, h) t9 n& y# R; G （2）DHT11采集温湿度信息2 D1 k# G3 ?: e3 d# [. u7 h （3）蜂鸣器控制# _* _8 i5 M2 e1 a- O （4）根据flash情况决定MPU9250和1.44寸TFT的开发，可能考虑将这两部分放到esp8266中 另外，从网上随便找了个Qt的TCP源码，等小车功能完善之后再详细做下上位机，目前只是能控制下小车运动以及采集一下反馈的信息。 由于小车并没有参与什么活动，所以算是给自己开了个坑随缘开发，而且毕业生各种事情，因此进度比较缓慢。 ) F: i4 w) X2 f 3 引脚连接 由于外设大部分采用标准设备，只有测速模块以及蜂鸣器电路是自己根据原理图焊接的，因此没有画原理图，直接放张连接图以及CubeMx的引脚配置信息。
4 项目效果
& C Z. z% `5 K. M; @. s 5 小车源码 由于还在开发阶段，工程文件暂时不分享了。如果有感兴趣的欢迎大家支持我，若支持的人较多我会考虑将源码上传至GitHub。 在开发过程中在开发APDS-9930时发现资料较少，于是移植了arduino的源码。arduino是C++编程，因此我把C++相关的特性都改成C的版本。 APDS-9930 arduino的库源码可参考以下链接：- _( K9 ^, ? u$ E" y http://github.com/Depau/APDS9930 移植采用了正点原子的软件IIC，移植后的APDS9930源码见附件。需要注意与自己的IIC要匹配。(附件不包括原子的IIC文件)6 n$ W) a8 ]# V" g1 `& }7 t- s; O
APDS9930_C.rar
(5.77 KB, 下载次数: 1)
|
