有人想使用STM32的TIMER及DMA，通过DAC实现指定的模拟输出，实现起来似乎不太顺畅。我这里借助于STM32F334Nucleo开发板，通过TIM6触发DMA传输，让DAC输出一路正弦波【半波】，做个简单示例，仅供参考。
$ h: K' x/ L( _" j$ ^/ N7 Y) L
- g2 u4 A7 T, S* G1、基本原理：TIM6的更新事件周期性的触发DMA；DMA将预备好的内存数据写入到DAC的输出数据寄存器；以实现DAC通道1输出一路半波正弦波信号。
9 f0 `( e7 B% _, Z2 @. r* E
. w) y* g- T  l% b* f: ?. J0 Q
2、初始配置：【使用STM32CubeMx图形化工具进行配置】

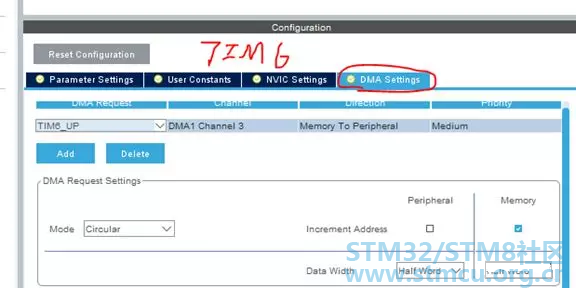

+ Q& n) B3 R' g: w- M2.1 TIM6的配置，做基本时基参数配置即可，同时开启基于TIM6更新事件的DMA传输配置【circula 模式】
0 T, r3 C6 i8 e5 L( i9 |
3 h1 ?1 g9 ^. z6 W9 l. x  R, w
! q; y) ~) F9 B8 r. g
6 |0 `2 S# a' ~/ x8 o" q& s. t" P
8 u( |+ O. R' U; n) v
* }) Q; P( `3 h6 f" w
3、完成上述配置后，生成含有初始化代码的工程。
# ], b0 A1 u4 q5 ^$ y  J) ?
) H% f( U4 s* r! g* f! {4、添加用户代码。
$ D5 X/ J: L/ @& _! J4 w+ D- {/ t
, {* A. C) P( t4.1 准备用于DAC输出的数据。


4 v. l2 T4 F$ f6 @7 v) r$ A2 c( }5 x我这里准备的数据基于如下正弦函数来做。准备好的数据放在数组 TodisplayData【】里，供DMA取用。


: I+ @& ]' H, K; i5 I4 E+ w# p

. v. Y* Y4 {4 U1 G! m* A) ]5 U
  P* n& v5 `  a" V! y& m' N#define Step      (200)
" {8 P2 @$ {& d! n  c* Z( _9 w
: t6 z" K9 B( U/ |
#define half_pai (3.141592/2)
2 N9 s0 T4 W: a- P: X" Z0 x7 ?9 ^
0 N8 Z1 Y. g! M! l' {
5 F1 p- {, W. h- c& I) O) d0 U; P#define StepAngel (half_pai/Step)
3 z0 I8 R0 u8 k0 q% H

#define Size_Array  (Step* 2)
0 u" A; |. Z7 F" U3 _0 o
7 |( x1 t3 A. J8 z
uint16_t TodisplayData[Size_Array] = {0};

/ Z0 @9 C/ \& v8 Efor (i=0;i<Step;i++)


2 _( E7 v. X8 I& I{


TodisplayData=(uint16_t)(4000*sinf(StepAngel*i));
- G" h0 z8 r8 Y8 B5 P7 D4 a+ N, P' s# ~
5 @. s3 N/ ?& h4 P: A3 M! t; j/ V
4 U, m8 V3 `8 z, q1 O, j- Z+ [3 \}

2 ?* g( c/ X: l3 {
! M; x- \2 [3 Hfor (i=Step;i<Step*2;i++)
( @7 i; d) Z) M6 C& z( c! I1 K

. L% V3 l; D! N: c, V) u{

9 x# V9 T' k5 ~/ d3 A" u# [, h
. t% u! t1 n2 P6 |TodisplayData=(uint16_t)(4000*sinf(StepAngel*(Step*2-i)));

, m" n) _8 p" c
1 O% ?+ v3 A, W$ n7 |7 ~3 [}
* v! [( h9 [7 X7 A" g

4.2使能TIM6的基于更新事件的DMA请求。

2 I# R) H2 x- W6 R+ Y( R
  __HAL_TIM_ENABLE_DMA(&htim6,TIM_DMA_UPDATE);
1 \0 |/ W/ N- |6 g1 G1 i8 d. |
4 R) d* M. I* B# h) V- h4.3使能TIM6的计数器计数。
- |6 o; L& [1 m) p% ]: B

7 H% V9 o) V  b2 F* w4 u  __HAL_TIM_ENABLE(&htim6);
# Y1 [9 v/ I/ U2 W/ P1 M
2 F7 S, ^; p8 P/ L! b
4.4使能DAC通道1输出启动。

' f9 V% @4 X6 B
  HAL_DAC_Start(&hdac1,DAC_CHANNEL_1 );
( d! D( o! c! e. ~
4.5完成基于TIM6更新事件的DMA传输的相关配置，并开启该传输相关中断。

+ F! W: a% H  Q$ M: X
3 ?/ Y: _. _' ]9 T6 B3 j% W: [HAL_DMA_Start_IT(&hdma_tim6_up,(uint32_t)TodisplayData, (uint32_t)&DAC1->DHR12R1 , Step*2-1);

# p$ c9 K% M/ S: ?& m' b5、验证结果。
& W' X+ B8 }' {3 C1 s; l

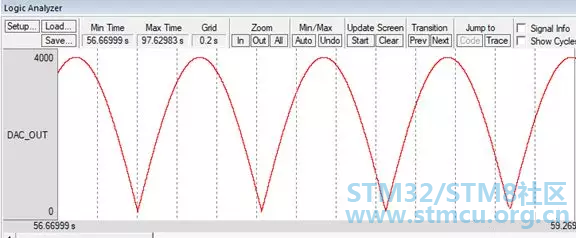

' b9 P& {$ L- g+ v% y我们可以通过示波器看到DAC通道1输出周期性的波形。我这里是借助MDK IDE自带的逻辑分析仪看到的结果，可以参考。如下图：
: Y9 D/ l3 H  Y5 G
& Y2 v1 X8 a& `0 n" O
" x3 C& P+ O! l/ Q' y( O2 r

0 q6 W5 R8 t; S7 n* Q4 ^
OK,到此也实现了预期的结果，其实整个过程也比较简单。

* U- Q8 m( Y1 y( t* d' H最后，稍微提醒两点：

, d3 j; v" t; H5 H7 E# R" b
1、对于DAC输出数据寄存器多说几句，以12位为例。
7 p: r" I+ p, R9 h

3 ?& @' W9 |$ V- i3 I我们要写入的DAC数据输出寄存器是DAC_DHR12Rx或DAC_DHR12Lx，即数据保持寄存器，具体使用哪个看你选择的是左对齐还是右对齐数据格式。而真正体现在输出端所对应的输出数据寄存器是DORx寄存器，该寄存器是只读的，即不能被写入的。DAC_DHR寄存器的内容被加载到DOR寄存器，可能是自动完成，也可能需依靠触发事件激发完成。具体跟我们的配置有关。我们读取DAC通道实际输出的数据时应以DORx寄存器为准。

8 T4 \. `2 Z0 O. _/ @7 `2、关于DMA配置有个地方也提醒下。用cubeMx配置时选择的内存数据宽度【BYTE/HALF WORD/WORD]注意要跟你实际定义内存数组的数据类型一致。不要DMA配置时MEMORY宽度选择WORD,而在定义内存数组数据类型时使用HALF WORD（uint16）类型。这个地方很容易出错，还很隐蔽。特作提醒。
