6 T m2 c# w2 n 我们在使用ST公司的STM32CubeMx工具对STM32芯片做管脚初始化配置时,点到某个管脚时会自动拉出一条长长的可配置的菜单选项。有人可能发现某些类似上面图形的情况,某管脚可以配置为ADC某输入通道,怎么同时还有个GPIO_analog选项呢?二者有什么差别? ADC_Inx这个不难理解,就表示该GPIO可以作为ADC模拟输入通道,此时该GPIO也确实处在Analog模式。那还额外弄个GPIO_Analog干什么呢?跟ADC_Inx不是一个意思吗?5 v* r0 f. l0 h/ B% { * L5 K( V3 M- B1 m" E 的确不是一个意思。 . e& N7 ~+ T* U# m$ L% o 其实,GPIO_Analog跟GPIO_Input或GPIO_Output一样,也是GPIO工作模式的一个选项。具体到这里,ADC_Inx作为模拟输入通道,此时GPIO处于analog模式。但是,不能说GPIO配置在analog模式就是做ADC转换通道,它还可能做比较器、DAC等模拟外设的复用通道,也有可能纯粹只是被配置成Analog模式,跟其它模拟外设没有任何关联。 ' n$ O) u& J+ u . ?/ i- D* v7 K" E, | 一般来讲,STM32的GPIO输入状态分为三类,其中Analog状态是GPIO输入模式的一种。, P- o7 f3 D2 C! g 2 @$ Z4 X; u3 ~: S 1、 上拉/下拉输入【push up/pull down】 + I: v4 w' q: q 7 {7 s; ~$ `1 c& W% I9 q/ } 2、 浮空输入【Floating input】- p! H! h I' v3 [0 p0 s 6 [" E+ `8 Z* W 4 K$ K7 P* _, D0 @( ]) D 3、 模拟状态 【Analog】 对于前面1、2两种输入模式的GPIO功能框图如下:! E3 a( k+ Y$ L* a- a' Q 1 F- i" Y/ T7 e0 [

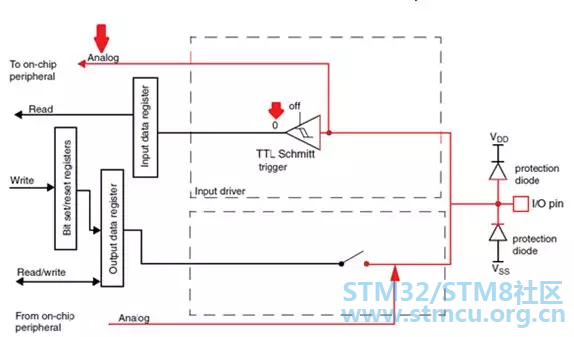

此时,输出缓冲被禁用;图中的施密特触发器被启用;IO脚的数据被采样到数据输入寄存器可被读取。上/下拉电阻根据需要可以被打开或禁用。当上下拉电阻同时被禁用时即为浮空输入模式。 . _2 J5 q. F2 K Y$ F# \ 对于STM32芯片,复位后GPIO默认为浮空输入状态。对于不使用的GPIO,不建议让GPIO处于浮空输入模式。当它没有外接信号时,那个施密特触发器往往在随机地做电平翻转跳变,从而带来噪声并增加芯片的功耗。同时浮空脚对外部噪声或干扰敏感,对过ESD也极为不利。 0 d5 l2 V3 I# X! m 上面是介绍的浮空输入与上下拉输入的框图与特征,而GPIO的Analog模式的功能框图如下:* q( O' C g6 j3 T# W ' v6 o& M8 o9 @5 i' G % @' D% h `( N2 H/ q1 f6 a3 @) M: L
这个Analog模式的GPIO状态跟上面的带可配置上下拉输入的GPIO状态主要有两个明显差别: 1、 那个施密特触发器被关闭了,该触发器输出恒为0。: r3 V& {& y6 c. v# c 5 J" y6 b4 D9 W- t 2、 内部的上下拉电阻被关闭了。 : k' u F& E m( U) I & m" t: R! w9 x6 y- d 这个施密特触发器被关闭了,GPIO的数字输入功能被取消。如果此时读取输入数据寄存器的值,结果恒为0.由于关闭了施密特触发器,上面提到的因它而起的电平跳变噪声和相应的额外功耗就没有了。& L7 Q9 h2 T+ I8 a ' T' G8 s: k% k0 L b 换句话说,当GPIO状态由浮空或上下拉输入状态改为Analog状态时,既消除了因为施密特触发器带来的噪声,同时又因它的关闭而降低了芯片动态功耗。 U& F% w- Y: w+ T % @' `% ]. L& }# S 1 y' g( ^1 B. [6 ~1 G3 Y1 R( B) i 另外,配置在GPIO_Analog状态的GPIO属于高阻态,这点也有利于保持模拟信号的真实性。 5 `* `) Z9 n" @- j5 x# g' a- `4 A 聊到这里,我们基本可以消除开篇的疑惑了。GPIO可能被配置为某些模拟外设的复用脚,比如ADC,DAC的复用功能脚等,但也完全可能不做任何模拟外设的复用脚,只是配置在Analog模式而已。比方对于那些不用的管脚,我们都可以将其配置为GPIO_Analog状态。做过STM32芯片低功耗应用的人可能会在ST官方例程里发现过,在进低功耗模式之前对不用外设的对应GPIO都配置为Analog状态了。9 E2 P2 h9 C+ w0 d, t |
