三大招,帮助你掌握PID算法及参数整定(上)

[复制链接]
eefishing 发布时间:2020-1-10 16:22
0 U- B% U$ }, {% h4 y% r6 K5 E
在过程控制中,按偏差的比例(P)、积分(I)和微分(D)进行控制的PID控制器是应用最为广泛的一种自动控制器。它具有原理简单,易于实现,适用面广,控制参数相互独立,参数的选定比较简单等优点;而且在理论上可以证明,对于过程控制的典型对象──“一阶滞后+纯滞后”与“二阶滞后+纯滞后”的控制对象,PID控制器是一种最优控制。PID调节规律是连续系统动态品质校正的一种有效方法,它的参数整定方式简便,结构改变灵活(PI、PD、…)。
' |5 w% k/ B% g! z2 [' H. Z9 A8 i# G2 v$ d& x+ ~0 f
3 ]; P0 J- @) m) N, c( S/ f
PID是闭环控制算法
  a6 L: \9 D( J- p8 K' A, ]# i, X
因此要实现PID算法,必须在硬件上具有闭环控制,就是得有反馈。比如控制一个电机的转速,就得有一个测量转速的传感器,并将结果反馈到控制路线上,下面也将以转速控制为例。+ H5 t& e5 q5 f

" K" b8 {* L8 y. x" ?& {' k
0 G2 g2 ~& r7 W+ b7 G' O; O! |
PID是比例(P)、积分(I)、微分(D)控制算法2 u* ^3 a6 Z, w" M% X- w
但并不是必须同时具备这三种算法,也可以是PD,PI,甚至只有P算法控制。我以前对于闭环控制的一个最朴素的想法就只有P控制,将当前结果反馈回来,再与目标相减,为正的话,就减速,为负的话就加速。现在知道这只是最简单的闭环控制算法。
( U, ?3 N+ v/ V

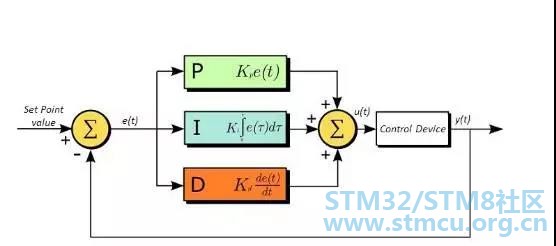

: a, c, n5 `3 DPID控制器结构
* ^8 B. n) X3 @

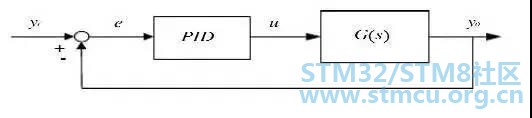

PID控制系统原理结构框图
9 J; G0 |* e0 K
对偏差信号进行比例、积分和微分运算变换后形成一种控制规律。“利用偏差,纠正偏差”。6 Z! W  E( ]# P

5 }; P; s- L: C* W' t

2 R% Q1 o, s1 f% [模拟PID控制器8 z: F$ W: |$ p2 Y1 ^+ }3 {

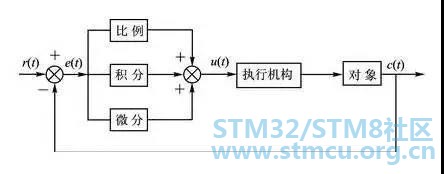

模拟PID控制器结构图
* b- a" K6 @5 ]9 J9 d

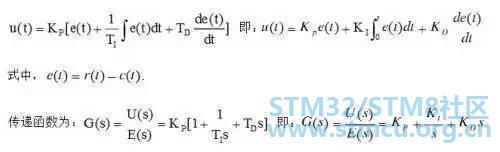

PID控制器的输入输出关系为:# V3 j* ~% O: i& ~# H1 d8 p' t6 F
& P! r! F  q# T% y$ R
, ~/ N7 N( f& B: {" t' n
比例(P)、积分(I)、微分(D)控制算法各有作用
3 p2 ~) q$ y$ |6 Q
比例,反应系统的基本(当前)偏差e(t),系数大,可以加快调节,减小误差,但过大的比例使系统稳定性下降,甚至造成系统不稳定;( \" x. X% y! H* V; Z& I- x% C
# p# W" D9 P# _  v

/ a( }8 g4 w* e  [7 L积分,反应系统的累计偏差,使系统消除稳态误差,提高无差度,因为有误差,积分调节就进行,直至无误差;6 w& _) M0 r1 y$ B% o- N

, T0 C/ V2 N- A

9 h# ^7 ]' E. ?" j3 v1 C. ?% [" t) M微分,反映系统偏差信号的变化率e(t)-e(t-1),具有预见性,能预见偏差变化的趋势,产生超前的控制作用,在偏差还没有形成之前,已被微分调节作用消除,因此可以改善系统的动态性能。但是微分对噪声干扰有放大作用,加强微分对系统抗干扰不利。 积分和微分都不能单独起作用,必须与比例控制配合。- x2 Z2 ^) w* ]
4 `+ g" ~& i; J( Q0 R8 z; v/ ]6 W

' @& r3 A0 C. ~, @; r3 H控制器的P,I,D项选择
2 Y' ?8 q% d5 F4 k8 v, G! j2 |
下面将常用的各种控制规律的控制特点简单归纳一下:
/ T2 l5 p, r0 ?1 s# A  E7 e
(1)、比例控制规律P:采用P控制规律能较快地克服扰动的影响,它的作用于输出值较快,但不能很好稳定在一个理想的数值,不良的结果是虽较能有效的克服扰动的影响,但有余差出现。它适用于控制通道滞后较小、负荷变化不大、控制要求不高、被控参数允许在一定范围内有余差的场合。如:金彪公用工程部下设的水泵房冷、热水池水位控制;油泵房中间油罐油位控制等。
  [/ ~6 x: m; c9 }# y8 z
, T3 }- o4 |( y) R. [7 N% H

2 Y! C- O5 u0 _/ _(2)、比例积分控制规律(PI):在工程中比例积分控制规律是应用最广泛的一种控制规律。积分能在比例的基础上消除余差,它适用于控制通道滞后较小、负荷变化不大、被控参数不允许有余差的场合。如:在主线窑头重油换向室中F1401到F1419号枪的重油流量控制系统;油泵房供油管流量控制系统;退火窑各区温度调节系统等。; ]6 n( |% n$ B( N3 P& J

: ]' z5 g7 h5 O- _7 ~0 ]
8 z$ K8 B4 s% U) j8 |. F6 T
(3)、比例微分控制规律(PD):微分具有超前作用,对于具有容量滞后的控制通道,引入微分参与控制,在微分项设置得当的情况下,对于提高系统的动态性能指标,有着显著效果。因此,对于控制通道的时间常数或容量滞后较大的场合,为了提高系统的稳定性,减小动态偏差等可选用比例微分控制规律。如:加热型温度控制、成分控制。需要说明一点,对于那些纯滞后较大的区域里,微分项是无能为力,而在测量信号有噪声或周期性振动的系统,则也不宜采用微分控制。如:大窑玻璃液位的控制。  i: V" a1 C" L, J% w- O7 @0 ^
+ x4 U( M7 U) F9 _0 Z
7 s# y, m1 V2 |8 l: O3 L
(4)、例积分微分控制规律(PID):PID控制规律是一种较理想的控制规律,它在比例的基础上引入积分,可以消除余差,再加入微分作用,又能提高系统的稳定性。它适用于控制通道时间常数或容量滞后较大、控制要求较高的场合。如温度控制、成分控制等。/ ?! b! j% I" i  S' C
, r1 ]3 ~, @) O0 u, [

8 Q4 l. V- c0 Q. Z5 A  h鉴于D规律的作用,我们还必须了解时间滞后的概念,时间滞后包括容量滞后与纯滞后。其中容量滞后通常又包括:测量滞后和传送滞后。测量滞后是检测元件在检测时需要建立一种平衡,如热电偶、热电阻、压力等响应较慢产生的一种滞后。而传送滞后则是在传感器、变送器、执行机构等设备产生的一种控制滞后。纯滞后是相对与测量滞后的,在工业上,大多的纯滞后是由于物料传输所致,如:大窑玻璃液位,在投料机动作到核子液位仪检测需要很长的一段时间。
( @2 q8 @% J9 A+ p) v+ ?0 L! |. d, V6 Y/ i, W: {
- t- u3 q; `1 d' Y5 |7 r
总之,控制规律的选用要根据过程特性和工艺要求来选取,决不是说PID控制规律在任何情况下都具有较好的控制性能,不分场合都采用是不明智的。如果这样做,只会给其它工作增加复杂性,并给参数整定带来困难。当采用PID控制器还达不到工艺要求,则需要考虑其它的控制方案。如串级控制、前馈控制、大滞后控制等。
: }) {6 C5 P; T5 E$ b. c
9 u! ^' t$ P8 A3 q: E

; T  ~0 C  L  \/ ~- N+ x9 fKp,Ti,Td三个参数的设定是PID控制算法的关键问题。一般说来编程时只能设定他们的大概数值,并在系统运行时通过反复调试来确定最佳值。因此调试阶段程序须得能随时修改和记忆这三个参数。" p) c7 t' U" U1 {
# e' @" k  L) j# p5 E* b+ m/ i! d
1 `, i. o& H# u. ~. z4 O+ q; j2 E- r3 `
数字PID控制器
( D) W1 l0 p6 [8 ]7 }1 N

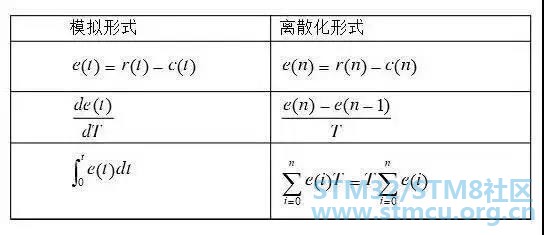

(1)模拟PID控制规律的离散化
; Q% i3 t* k' v2 r8 x

4 a( y! w, a# ~+ x( ?! r5 q3 f) A- _

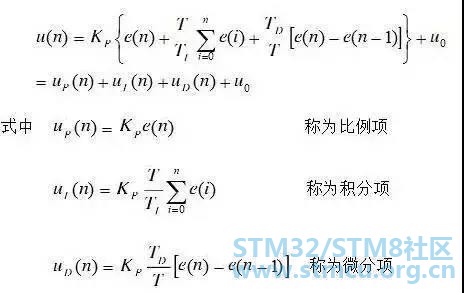

(2)数字PID控制器的差分方程) k" q/ T4 g& [1 c% v
+ G; V: d% e6 D) a9 ^) _3 m

2 n% i& |# ]4 E* [3 y1 b
