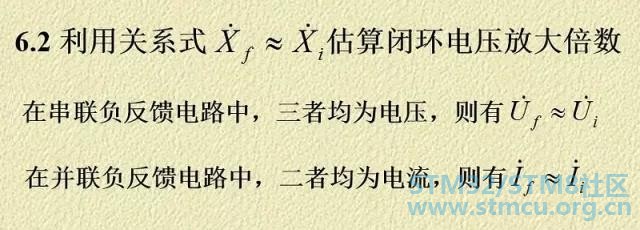

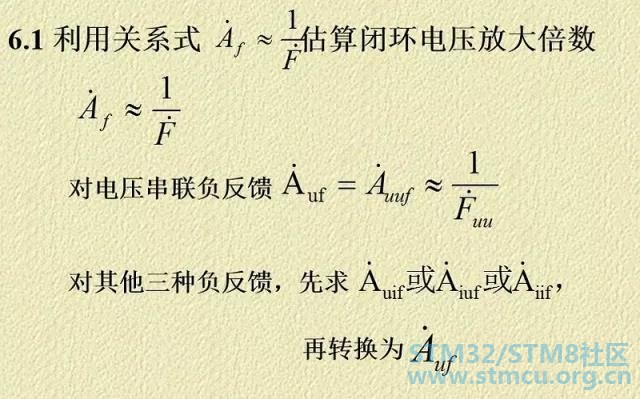

六、深度负反馈对放大电路的近似计算

5 L( u* B% H- ]6 ]: \

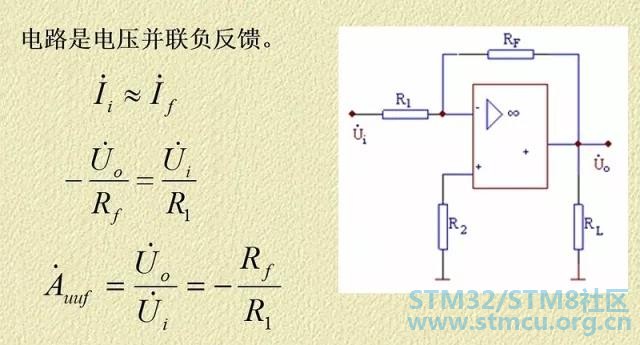

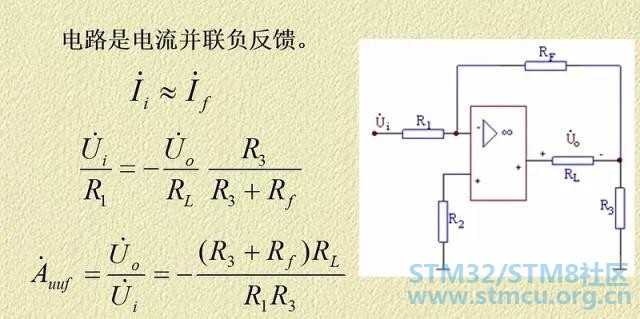

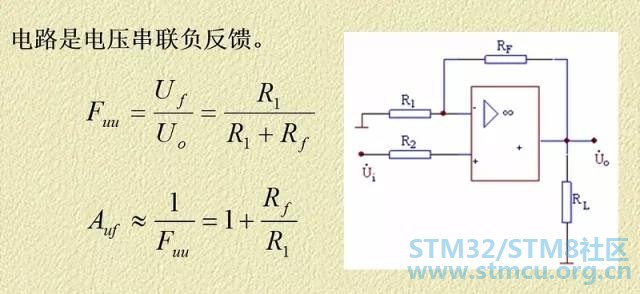

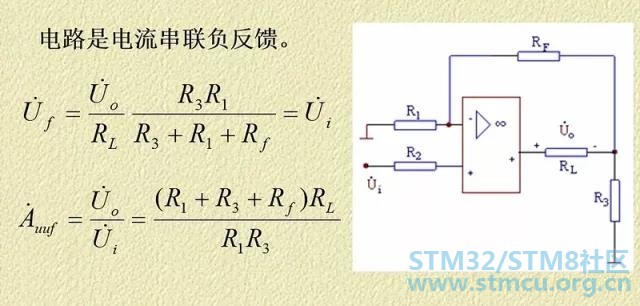

例3：计算图中各放大电路的电压放大倍数。

七、负反馈放大器自激振荡及消除方法

7.1 产生自激振荡的原因及条件

8 C  P! X  x7 L5 K% ~6 B* F

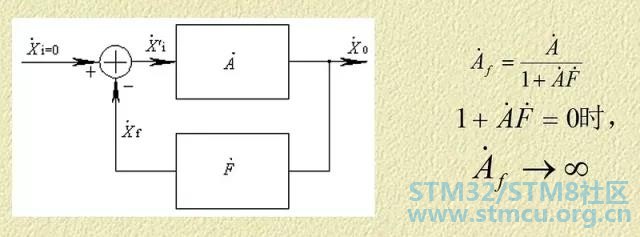

（1）自激振荡产生的原因

# A1 F  D, |. T; v$ A) g2 m

此时即使没有输入信号，放大电路仍将有一定的输出信号，说明放大电路产生了自激振荡。

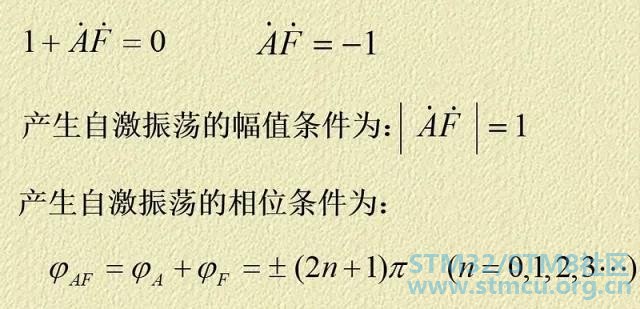

（2）自激振荡产生的条件

( B) g/ |! Q! {& {, b* P

/ r# |8 B. s# f3 {% r. x& @! q

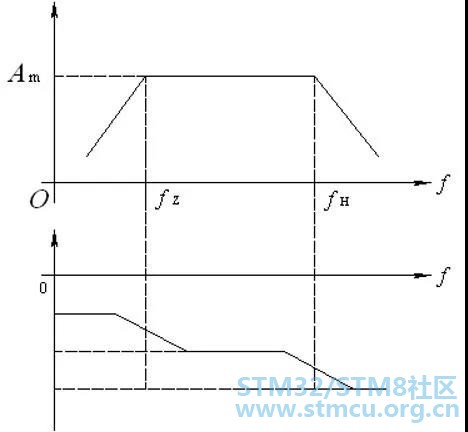

如图所示为阻容耦合单级共射放大器的频率特性，中频相移180度，在低频段和高频段，还将分别产生附加相移90度，三级负反馈放大电路则只要达到一定的反馈深度即可能产生自激振荡。

+ S! _' f( B$ H! P, M; I

7.2 消除自激振荡的方法

" U3 ]6 _6 f! Z/ e& p5 x0 `" L' \

（1）滞后补偿

7 \! P3 R7 c; J/ `  J. W

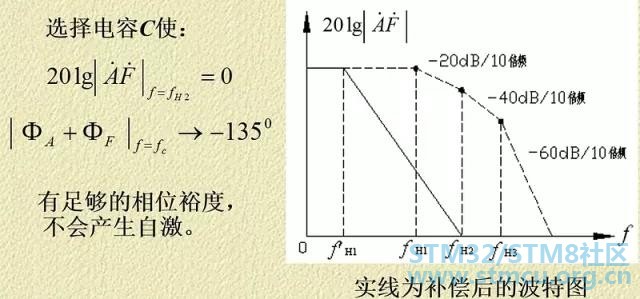

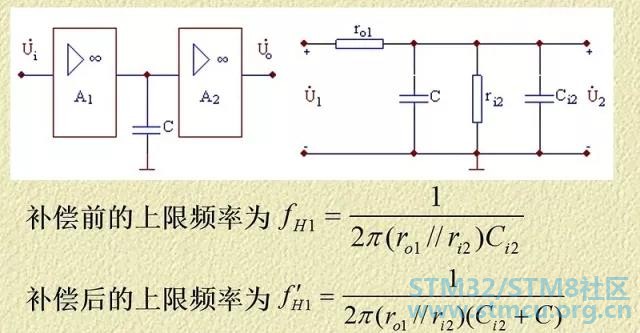

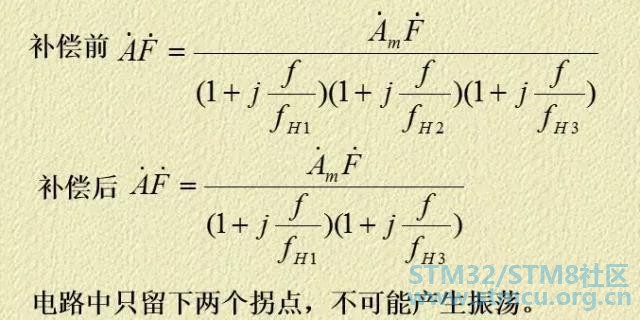

a.简单的滞后补偿

4 I! \6 ^8 p" }8 g& C8 |% k4 l

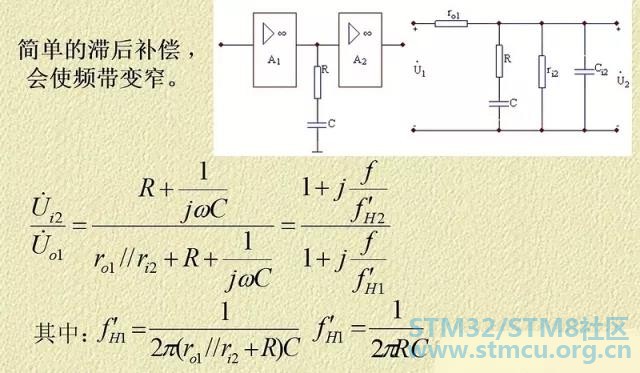

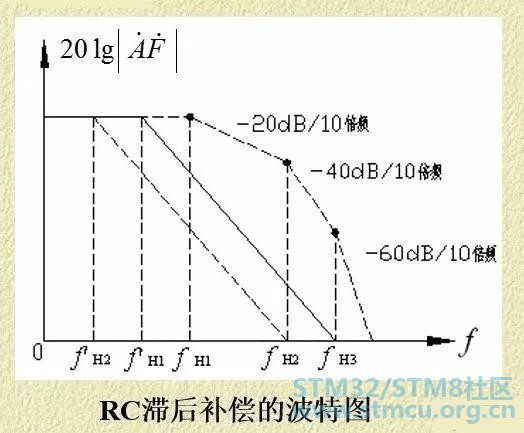

b.RC滞后补偿

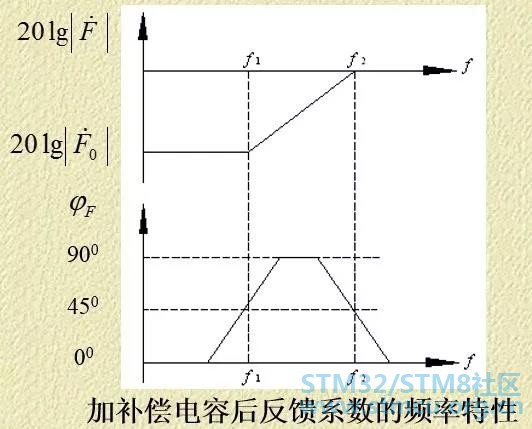

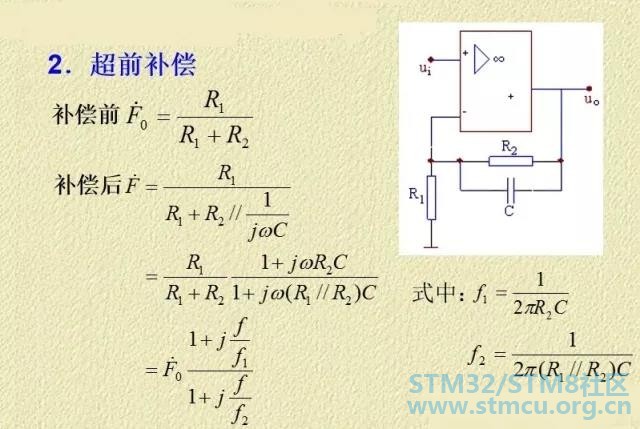

（2）超前补偿
