与传统PWM（脉宽调节）变换器不同，LLC是一种通过控制开关频率（频率调节）来实现输出电压恒定的谐振电路。它的优点是：实现原边两个主MOS开关的零电压开通(ZVS)和副边整流二极管的零电流关断(ZCS)，通过软开关技术，可以降低电源的开关损耗，提高功率变换器的效率和功率密度。

学习并理解LLC，我们必须首先弄清楚以下两个基本问题：

1.什么是软开关；

2.LLC电路是如何实现软开关的。

" W4 A4 b4 d! g% x

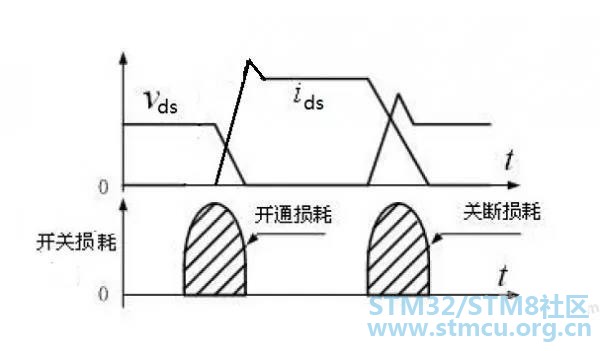

由于普通的拓扑电路的开关管是硬开关的，在导通和关断时MOS管的Vds电压和电流会产生交叠，电压与电流交叠的区域即MOS管的导通损耗和关断损耗。如图所示：

为了降低开关管的开关损耗，提高电源的效率，有零电压开关(ZVS) 和零电流开关（ZCS)两种软开关办法。

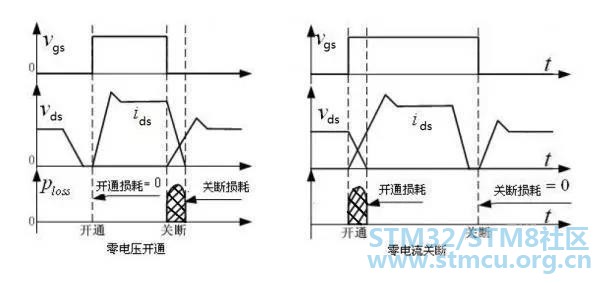

1.零电压开关 (ZVS)：开关管的电压在导通前降到零，在关断时保持为零。

" I1 K5 w) [& R  l

2.零电流开关（ZCS)：使开关管的电流在导通时保持在零，在关断前使电流降到零。

, T2 s# w; g) c9 V1 ^

由于开关损耗与流过开关管的电流和开关管上的电压的成绩（V*I）有关，当采用零电压ZVS导通时，开关管上的电压几乎为零，所以导通损耗非常低。

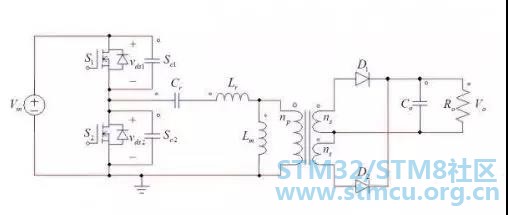

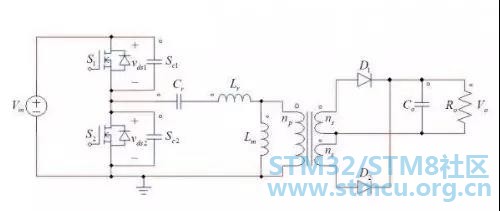

● Vin为直流母线电压，S1，S2为主开关MOS管（其中Sc1和Sc2分别为MOS管S1和S2的结电容，并联在Vds上的二极管分别为MOS管S1和S2的体二极管），一起受控产生方波电压；

* h& |! V: y3 a" `! n+ h

● 谐振电容Cr 、谐振电杆Lr 、 励磁电杆Lm一起构成谐振网络；
' X3 g* [) d1 J

● np，ns为理想变压器原副边线圈；
& d. i2 K7 l' \  @. g

● 二极管D1, 二极管D2，输出电容Co一起构成输出整流滤波网络。

- C: x" ?! e8 r% Y4 I% Q% l+ u

那么LLC电路是怎么实现软开关的呢？

2 I' J" B  O2 L

要实现零电压开关，开关管的电流必须滞后于电压，使谐振槽路工作在感性状态。
' {) m: @& t: A- P9 J6 }' m6 j

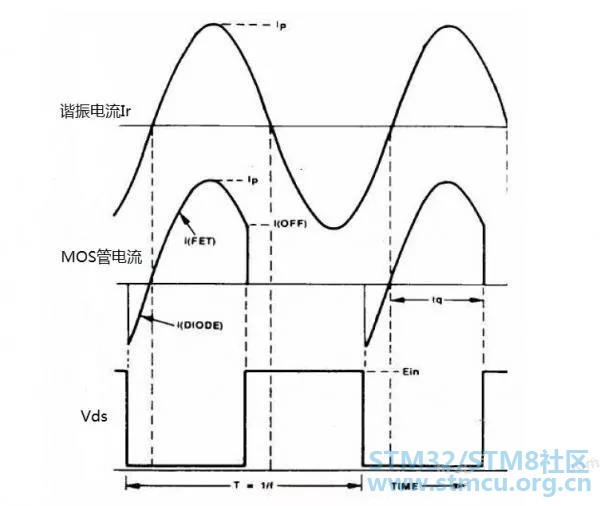

LLC 开关管在导通前，电流先从开关MOS管的体二极管（S到D）内流过，开关MOS管D-S之间电压被箝位在接近0V（二极管压降），此时让开关MOS管导通，可以实现零电压导通；在关断前，由于D-S 间的电容电压为0V而且不能突变，因此也近似于零电压关断（实际也为硬关断）。

; P% S: k% N; {: }3 k8 B3 ^

那什么是谐振呢？我们不妨先看看电感和电容的基本特性：

8 C0 h! c0 G& Q! J0 ^+ E- P

与电阻不同，电感和电容都不是纯阻性线性器件，电感的感抗XL和电容的容抗Xc都与频率有关，当加在电感和电容上的频率发生变化时，它们的感抗XL和容抗Xc会发生变化。

: e2 n9 _- ~. w; c9 G" {' w

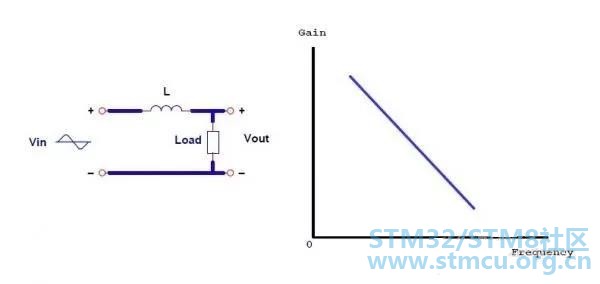

1、如下图RL电路，当输入源Vin的频率增加时，电感的感抗增大，输出电压减小，增益Gain=Vo/Vin随频率增加而减小。

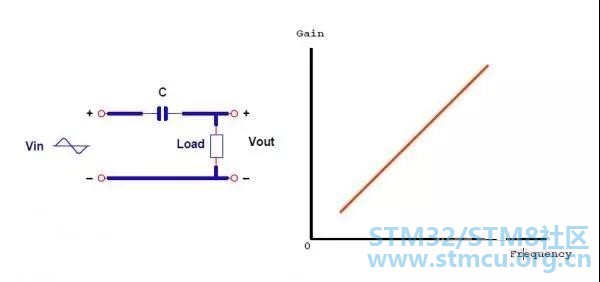

2、如下图RC电路，相反，当输入源Vin的频率增加时，电容的容抗减小，输出电压增大，增益Gain=Vo/Vin随频率增加而增加。

8 E' N+ q1 \  \, B& N$ }, |0 [% C那么LC谐振电路的特性是如何呢？请看下一期：深度剖析LLC原理，建议加收藏！（二）
